抛丸机

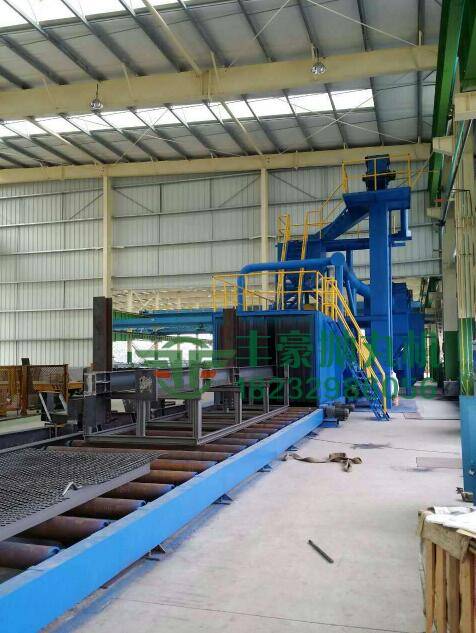

H型钢抛丸除锈机简介，H型钢抛丸机，H型钢表面除锈机，是一般的钢结构厂所需要用到的抛丸清理机，其清理效果好，除尘效果也好，能够大大增强H型钢表面的抗腐蚀能力，给H型钢表面增加粗糙度同时增强油漆的附着力，使得H型钢的使用寿命或者H型钢焊接件的使用寿命大大增强。

H型钢抛丸机工作原理：

是将工件吊挂在输送辊道上，辊道输送系统将工件向前输送，当工件进入清理室时，抛丸器开始顺序工作。经过抛丸处理后，钢材表面的氧化皮、污物及其它附着物被清理干净，处理过的表面可达Sa2-2.5级。抛丸机的工作方式是连续循环进行的。抛丸器抛出的丸粒经过循环处理系统收集、处理，继续供抛丸器使用。循环系统的工作方式为：散落的弹丸经过下部纵向螺旋输送机和斜坡输送至斗式提升机，斗式提升机将丸料及杂物提升至清理室上部，由上横向螺旋输送器输送给高效BE分离器，经过BE分离器处理后，灰尘和杂物与好的丸料分离，好的丸料进入储料斗储存，待供抛丸器使用。为了处理抛丸除锈时产生的大量粉尘，该机配有高效新型的脉冲滤筒式除尘器一台，该除尘器体积小、除尘效率高、安装维修方便，经其净化后的空气大大低于同行业烟尘排放标准。

H型钢抛丸机技术参数：

• 1、清理室进出口尺寸
• 宽×高=1500mm×2200mm
• 2、清理等级
• 国家标准：GB8923-88 A-B Sa2.5- Sa 3.0
• 3、工作速度
• 0.5-4m/min（变频调速）
• 4、抛丸器
• 型 号 Q034
• 数 量 10台
• 功 率 11kw×10=110kw
• 最大抛丸量 250kg/min×10=2500kg/min
• 5、除尘系统
• 型 号 LT-48
• 处理风量 30000m3/h
• 风机型号 4-72-10C
• 功 率 30kw
• 滤筒数量 48只
• 6、纵向螺旋输送器
• 数 量 1台
• 输 送 量 150t/h
• 功 率 7.5kw
• 7、上横向螺旋输送器
• 数 量 1台
• 输 送 量 150t/h
• 功 率 5.5kw
• 8、提升机
• 数 量 1台
• 输 送 量 180t/h
• 功 率 7.5kw
• 9、上料辊道输送机
• 数 量 1台
• 辊 距 1000mm
• 长 度 12000mm
• 辊道有效工作宽度 1500mm
• 摆线减速机功率 5.5kw
• 承载能力 1000kg/m
• 10、下料辊道输送机
• 数 量 1台
• 辊 距 1000mm
• 长 度 12000mm
• 辊道有效工作宽度 1500mm
• 承载能力 1000kg/m
• 11、抛丸室输送辊道
• 辊道有效工作宽度 1500mm
• 承载能力 1000kg/m
• 12、清丸装置
• 处理风量 3166m3/h
• 处理风压 5323MPa
• 风机型号 9-19-5A
• 功 率 15kw
• 13、总功率 181kw左右
