2 相关技术与理论

2.1 Arduino 技术
Arduino 是一款广受欢迎的开源电子原型平台，由硬件和软件组成，为开发者提供了便捷且低成本的解决方案，尤其适用于快速搭建交互式电子项目，在本智能家居环境监测系统中担当核心角色。​
硬件方面，Arduino 拥有多种类型的开发板，本系统选用的 Arduino Nano 尺寸小巧，却具备强大的功能。其拥有 32KB 的闪存用于存储程序，2KB 的 SRAM 作为数据运行空间，1KB 的 EEPROM 可用于存储一些需要掉电保存的数据。丰富的 I/O 引脚为系统扩展提供了便利，14 个数字输入输出引脚中，部分引脚支持 PWM（脉冲宽度调制）输出，能够精准控制诸如 LED 灯亮度、风扇转速、舵机角度等模拟量设备。6 个模拟输入引脚可连接各类模拟传感器，如本系统中的光照传感器，将环境中的光信号转换为模拟电信号输入到 Arduino Nano 中，再通过内置的 10 位 ADC（模拟数字转换器）将模拟信号转换为数字信号，供后续程序处理，为系统感知环境信息奠定了硬件基础。​
软件层面，Arduino 基于简单易用的 C/C++ 语言进行编程，通过 Arduino IDE（集成开发环境）进行代码的编写、编译与上传。Arduino IDE 具备直观的操作界面，即使是编程初学者也能快速上手。其丰富的函数库极大地简化了开发流程，例如，在读取 DHT11 温湿度传感器数据时，只需引入相应的 DHT 库，调用库函数即可轻松获取温度和湿度值，无需开发者深入了解底层通信协议，降低了开发难度，提高了开发效率，使开发者能够将更多精力聚焦于系统功能的实现与优化[16]。​
2.2 传感器技术​
传感器作为智能家居环境监测系统的 “感知器官”，负责采集各类环境信息，为系统决策提供数据依据。在本系统中，多种传感器协同工作，实现对家居环境的全面监测。​光照传感器是核心传感器之一，采用光敏电阻作为感应元件。光敏电阻的阻值会随光照强度的变化而改变，在光照增强时，其阻值迅速减小；光照减弱，阻值增大。通过将光敏电阻接入特定电路，将阻值变化转换为电压变化，再输入到 Arduino 的模拟输入引脚。如在本系统中，光照传感器与一个固定电阻组成分压电路，Arduino 通过读取该分压电路输出的电压值，依据欧姆定律和传感器特性曲线，即可计算出当前环境的光照强度值，为系统实现光控功能提供精确的数据支持，如自动调节灯光亮度、控制窗帘开合等，以满足用户对不同光照环境的需求。​
DHT11 温湿度传感器采用数字式输出，通过单总线协议与 Arduino 进行通信。它内部集成了温度和湿度感应元件以及数据处理电路，能够将采集到的温湿度信息转换为数字信号输出。在数据传输时，DHT11 仅需一根数据线与 Arduino 的数字引脚相连，即可完成数据的发送与接收。这种简单的连接方式和通信协议，不仅减少了硬件连接的复杂性，还降低了系统的成本和功耗。在系统运行过程中，DHT11 定时向 Arduino 发送温湿度数据，为系统根据环境温湿度调节风扇、空调等设备提供准确的数据基础，以维持室内舒适的温湿度环境。​
火焰传感器用于检测环境中是否存在火焰，保障家居安全。其工作原理基于对红外线的感知，火焰会发出特定波长范围的红外线，火焰传感器中的红外接收元件能够捕捉到这些红外线信号，并将其转换为电信号。当检测到的红外线强度超过预设阈值时，传感器输出高电平信号给 Arduino 的数字输入引脚，Arduino 接收到该信号后，立即触发报警机制，如驱动蜂鸣器发出警报声，提醒用户及时处理，有效预防火灾事故的发生，为家庭安全保驾护航。​
雨滴传感器则利用水的导电性来检测降雨情况。当雨滴落在传感器的感应区域时，传感器表面的两个电极之间的电阻会因水的导电作用而减小，从而导致电压变化。Arduino 通过读取该电压变化，判断是否有降雨发生。一旦检测到降雨，系统可根据预设程序控制窗户关闭，防止雨水进入室内，为家居环境提供全方位的保护[17]。​

4 系统设计

系统架构是整个监测系统的骨架，决定了系统的功能实现和运行逻辑。本系统以 Arduino 主控为核心，连接多种传感器与执行设备，形成数据采集、处理、控制与显示的闭环，为实现智能家居环境的智能监测提供基础框架。
4.1 系统总体架构
基于 Arduino 的智能家居环境监测系统，其总体架构以 Arduino 主控板为核心枢纽，包含光照传感器、DTH11温湿度传感器、火焰传感器、雨滴传感器，采用 1602LCD 显示屏，构建起一个全面感知、智能决策与自动控制的家居环境管理体系。
系统由四层层次结构构成，分别是感知层、处理层、控制层、显示层构成，具体结架构如图4.1所示。
感知层由各类传感器组成，如同系统的 “眼睛” 和 “鼻子”，实时捕捉家居环境信息。光照传感器时刻监测环境光照强度，将光信号转化为电信号，为系统提供光照数据基础。DHT11 温湿度传感器精准测量室内温度与湿度，其单总线通信方式简单高效，确保数据准确传输。火焰传感器凭借对红外线的敏感探测能力，及时发现潜在火灾隐患，一旦检测到火焰发出的特定红外线强度超标，迅速将信号传递出去。雨滴传感器则通过感知雨滴落在感应区域时电极间电阻的变化，判断降雨情况，为防雨措施提供信号支持。
处理层由Arduino 主控板（如 Arduino Nano）承担着数据处理与决策的关键任务。它接收来自感知层传感器的信号，首先利用内置的 ADC 模块将光照传感器等传来的模拟信号转换为数字信号，便于后续处理。接着，运用滤波算法对这些数字信号进行处理，去除噪声干扰，提高数据准确性。然后，将处理后的数据与预先设定的阈值进行比较分析，依据比较结果做出决策，确定是否需要对家居环境进行调节以及如何调节。
控制层根据处理层的决策结果，控制相应执行设备，实现对家居环境的智能调节。当光照强度低于预设下限，系统控制 LED 灯开启并调节亮度，为用户提供适宜照明；温度过高时，风扇自动启动，调节室内空气流通和温度；检测到降雨，舵机控制窗户或窗帘关闭，防止雨水进入；发现火焰，蜂鸣器立即发出警报，提醒用户注意安全。
显示层采用1602LCD 显示屏作为人机交互的窗口，实时显示各类环境数据，如光照强度、温湿度等。用户可通过查看显示屏，直观了解家居环境状态，无需复杂操作就能掌握环境信息。此外，若系统具备联网功能，还可通过手机 APP 或 Web 界面实现远程数据查看与控制，进一步提升用户体验，让用户无论身处何地都能便捷管理家居环境。

图4.1 系统架构图
4.2 硬件选型与设计
硬件是系统运行的物质基础，合理的选型与设计直接影响系统性能。本部分将详细介绍 Arduino 主控板、各类传感器及执行设备的选择依据与连接方式，确保硬件系统稳定可靠、功能完备。系统总体框架图如图4.2所示。这是一张智能家居环境监测系统的硬件架构示意图，清晰呈现了系统各组成部分与 Arduino 主控板的关联及运行逻辑。
光线传感器作为环境光照的 “侦察兵”，光线传感器时刻监测周围光强变化，将光信号精准转化为电信号，传输给 Arduino 主控板。这些数据是系统实现智能光照控制的基础，比如自动调节 LED 灯亮度，或是根据光照情况控制窗帘（通过舵机）的开合，营造舒适的室内光照环境。
火焰传感器肩负着家居防火安全的重任，火焰传感器敏锐探测环境中的火焰迹象。一旦捕捉到火焰发出的特定信号，便迅速传达给 Arduino 主控板，触发蜂鸣器发出警报，为用户争取宝贵的应对时间，守护家居安全。
DHT11 温湿度传感器专注于室内温湿度的监测，DHT11 温湿度传感器凭借高精度的感应元件，实时采集温度与湿度数据。通过简洁高效的单总线通信方式，将数据准确无误地传输给 Arduino 主控板，为调节室内温湿度提供可靠依据。当温度过高时，主控板依据这些数据指令风扇启动，实现降温。
雨滴传感器犹如天气变化的 “预警员”，当雨滴落在感应区域，其独特的感应机制会将信号传递给 Arduino 主控板。系统可据此控制窗户关闭（若有相关拓展设备），或通过指示灯、提示音等方式提醒用户降雨情况，避免室内物品受雨水侵扰。
蜂鸣器蜂鸣器是危险情况的 “警示器”，与 Arduino 主控板紧密相连。一旦主控板接收到火焰传感器等传来的危险信号，立即向蜂鸣器发送指令，使其发出响亮警报，及时引起用户注意，保障生命财产安全。
LED 模块在 Arduino 主控板的指挥下，根据环境光照强度等因素，智能调节亮度。在光线不足时提供充足照明，光线充足时降低能耗，实现节能与舒适照明的完美平衡。
风扇是室内温度调节的 “小助手”，依据 Arduino 主控板接收的 DHT11 温湿度传感器数据，当室内温度超出舒适范围，主控板控制风扇启动并调节转速，促进空气流通，为用户营造凉爽的室内环境。
舵机主要负责窗帘的自动控制，在 Arduino 主控板的操控下，结合光线传感器反馈的光照强度信息，精确调整转动角度，实现窗帘的自动开合，有效调节室内光线和隐私保护。
1602LCD 显示屏是用户了解家居环境的 “窗口”，它与 Arduino 主控板协同工作，实时展示光照强度、温湿度等各类环境数据。用户无需复杂操作，一眼便能掌握室内环境状态，为进一步的环境调节提供直观依据。
扩展板是系统功能拓展的 “助推器”，与 Arduino 主控板相连，增加了主控板的接口数量。这使得系统能够轻松连接更多传感器或执行设备，满足不断升级的功能需求，为智能家居环境监测系统的持续创新和扩展提供了广阔空间。
4.2.1 Arduino 主控
选择Arduino 主控作为系统核心，Arduino Nano 具备小巧的尺寸、丰富的接口以及强大的扩展性，能够满足本系统对多种传感器数据的处理与控制需求。其具备多个数字引脚和模拟引脚，方便连接各类传感器与执行设备，且开源特性便于开发与调试。

图4.2 系统框图

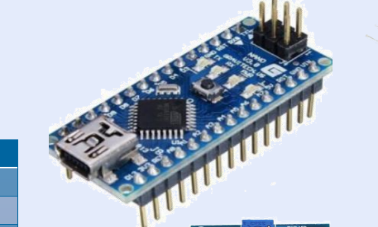

Arduino 主控在智能家居环境监测系统中处于核心地位，如同人的大脑，负责协调和处理各个部分的工作。选择 Arduino Uno 作为主控板，它具有 32KB 的闪存用于存储程序代码，能够满足系统复杂功能的程序编写需求。2KB 的 SRAM 为数据的实时处理和运算提供了空间，确保系统能够快速响应传感器传来的数据。1KB 的 EEPROM 则可用于保存一些重要的配置信息和历史数据。它拥有 14 个数字输入输出引脚，其中 6 个支持 PWM 功能，可实现对 LED 灯亮度、风扇转速等的精准模拟量控制；6 个模拟输入引脚，方便连接光线传感器等模拟信号输出的传感器，能够准确采集环境中的光照强度等数据。其开源的特性，使得开发者可以轻松获取丰富的开发资源和社区支持，便于进行个性化的功能扩展和代码调试，大大降低了开发难度和成本，如图4.3所示。

图4.3 Arduino主控实物图

5 系统实现

系统实现是将设计方案落地的实践阶段，涵盖硬件、软件的具体操作及系统集成与优化。本章节将展示从理论到实际应用的转化过程。
5.1 硬件连接与调试
硬件连接与调试是系统运行的前提。精准的连接能保障各模块正常通信，有效的调试可及时发现并解决硬件问题，为系统稳定运行筑牢根基。
5.1.1 硬件连接
按照设计方案，将各个硬件模块与 Arduino 主控板进行连接。
为确保系统稳定运行，采用适配的电源适配器为整个系统供电。将电源适配器的输出端与 Arduino 主控板的电源接口正确连接，为其提供稳定的 5V 电压。同时，在电源线路中接入滤波电容，有效滤除电源中的杂波和干扰信号，保证各硬件模块能在纯净的电源环境下工作。例如，对于传感器模块，稳定的电源能确保其信号采集的准确性；对于执行设备，可避免因电源波动导致的工作异常。
将光线传感器的信号输出引脚与 Arduino 主控板的模拟输入引脚（如 A0）相连。通过精心设计的分压电路，把光线传感器因光照强度变化产生的阻值变化，转化为电压信号输入到 Arduino 主控板，实现对环境光照强度的实时采集。
将火焰传感器的信号输出引脚连接到 Arduino 主控板的数字输入引脚（如 D3）。当火焰传感器检测到火焰发出的特定红外线信号时，能迅速将其转化为电信号并传输至主控板，以便主控板及时做出反应。
把 DHT11 温湿度传感器的数据引脚与 Arduino 主控板的数字引脚（如 D2）相连，遵循单总线通信协议，使传感器能将采集到的温度和湿度数据准确传输给主控板。连接时，确保引脚连接牢固，避免出现接触不良导致的数据传输错误。
把雨滴传感器的信号输出引脚与 Arduino 主控板的数字引脚（如 D4）相连。当雨滴落在传感器感应区域，引起电极间电阻变化产生电信号时，该信号能顺利传输到主控板，为系统判断降雨情况提供依据。
将 LED 模块的控制引脚与 Arduino 主控板支持 PWM 功能的数字引脚（如 D5）相连。通过 Arduino 主控板输出不同占空比的 PWM 信号，精确控制 LED 模块的亮度，实现根据环境光照强度自动调节照明的功能。
把风扇的控制引脚与 Arduino 主控板的数字输出引脚（如 D6）相连。当室内温度超过预设阈值时，Arduino 主控板向该引脚输出高电平信号，驱动风扇启动，调节室内空气流通和温度。
将舵机的控制引脚与 Arduino 主控板的数字引脚（如 D7）相连。Arduino 主控板根据光线传感器等传来的数据，输出相应的 PWM 信号，控制舵机的转动角度，实现对窗帘等设备的自动控制。
把蜂鸣器的控制引脚与 Arduino 主控板的数字输出引脚（如 D8）相连。当火焰传感器检测到火焰信号时，Arduino 主控板向蜂鸣器引脚输出电信号，使其发出警报声。

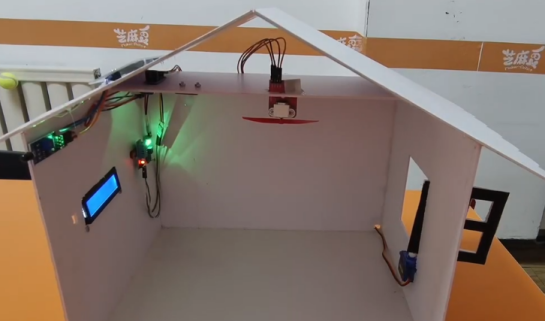

将 1602LCD 显示屏的数据线和控制线与 Arduino 主控板的对应引脚相连，按照标准的通信协议进行连接，确保显示屏能准确接收并显示 Arduino 主控板发送的各类环境数据，如光照强度、温湿度等。实物连接如图5.1所示。

图5.1 实物图
