抛丸机

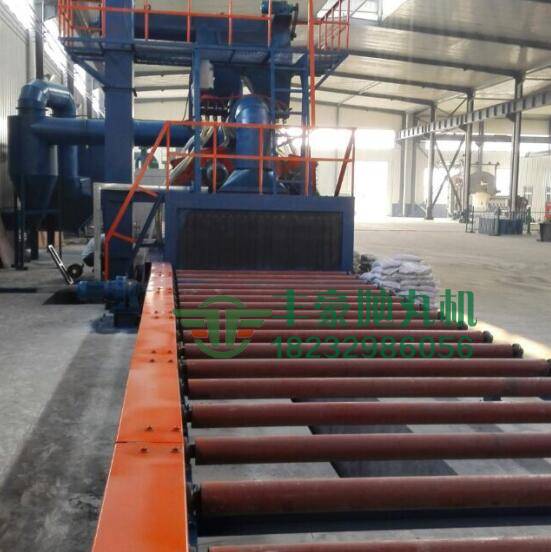

这台设备是石家庄某橡胶科技股份集团购买的第二套设备，在2014年底贵公司来我公司实地考察，在双方的交流中，我公司当天为曹总定下技术方案，曹总非常满意， 69系列通过式抛丸机是我公司一种常规的抛丸机很快我们就达成了协议。在签完合同后，按照合同的要求，我们的师傅给曹总把6910-6系列通过式抛丸机安装好并试车成功。在今年的10初，由于曹总公司订单多，生产量是之前的3倍，曹总要求上一台大点的设备，要完成他的产量，当天我公司技术人员把计划方案交给曹总，曹总当天要求签技术协议合同。在按照合同的要求我们的师傅在一次的给曹总把6920-8系列通过式安装好并试车成功。

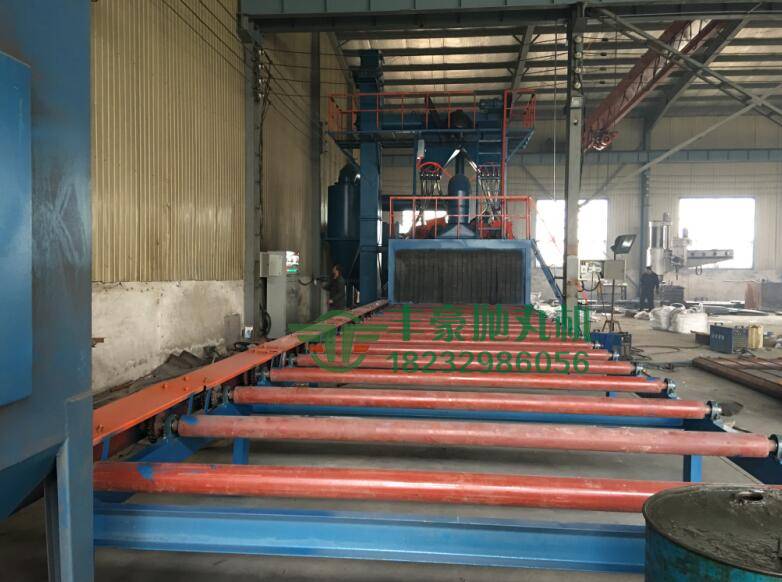

该公司采购的第一台通过式抛丸机

辊道通过式抛丸除锈机是将工件吊放在辊道上，上料输送辊道将工件向前数送，当工件进入清理室时，抛丸机开始顺序工作（PLC自动化可一件启动），经过抛丸处理后，钢材表面的氧化皮，污物，锈蚀层，焊接疤，等染物清理干净。使产品获得一定的粗糙度光洁表面，提高产品的付着力，抗疲劳，和抗腐蚀能力。改善产品的质量，延长使用寿命。处理过的表面可达 Sa2-2.5级。抛丸机的工作方式是连续循环进行，抛丸时间达到要求后，抛丸器自动停止工作。抛丸机抛出的金属磨料，经过循环处理系统收集，处理，继续供抛丸器使用。循环系统的工作方式为：散落的金属磨料经过主机底部的纵向螺旋输送机和横向螺旋输送机输送至斗式提升机，斗式提升机将金属磨料及杂物提升至分离器里面，由分离器螺旋输送给BE分离器，经过BE分离器处理后，灰尘和杂物与好的金属磨料分离，通过风道管路系统，旋风除尘器+滤筒除尘器二级除尘，效率可达99.9%，净化后空气经烟囱排放到大气中。好的金属磨料进入储料仓储存。待供抛丸器使用。本设备由以下几个功能部分组成：主、副清理室、抛丸器总成、输送系统、提升机、分离器、输丸系统、清丸装置、除尘系统、电器控制系统等

主要技术参数

该通过式抛丸机的抛丸能力：当输送速度为1.5~2.0m/min时，清理质量可达国家标准GB8923-88规定的Sa2.5级

• 1：清理室进口尺寸 ： 宽*高=2800*1200mm
• 2：输送辊道: （1）输送速度  0.5~4.0m/min(2) 辊道长度    进、出料各12米（3）辊道承重   500kg/m（3）辊道承重 1000kg/m（4）辊道间距 800㎜（5）功  率 4.5kw
• 3：抛丸器总成（八台）（1）型  号    Q034-Ⅱ（2）弹丸抛射速度      95~105m/s（3）抛丸量    120kg/min（4）弹丸直径    φ0.4~ 0.6mm（5）功  率7.5kw×8
• 4：提升机（1）提升量     50T/h（2）功  率   5.5kw
• 5：:分离器（1）分离量     50T/h（2）分离区风速       4~5m/s
• 6：:纵向螺旋输送机（1）输送量       50T/h（2）功  率      5.5kw
• 7：横向螺旋输送机（1）输送量      50T/h（2）功  率      5.5kw
• 8：分离螺旋输送机（1）输送量      50T/h（2）功  率     4.0kw

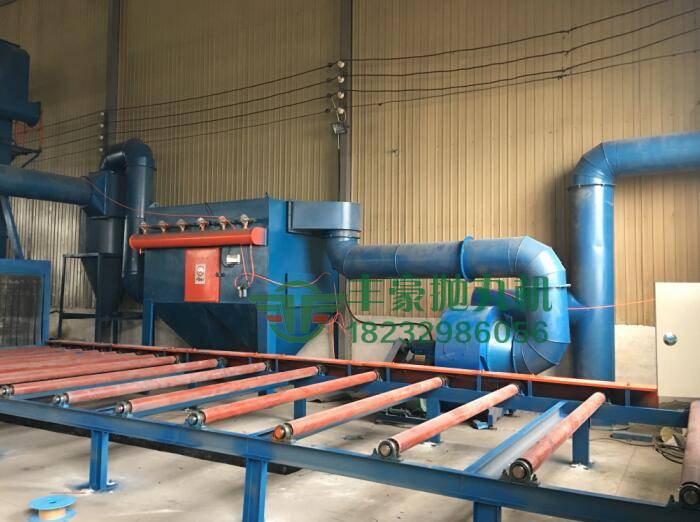

• 9：除尘系统（旋风除尘+滤筒除尘）（1）旋风除尘器处理风量     9200m3/h（2）滤筒除尘器型号    ZCL-16型（3）处理风量      9200m3/h（4）滤筒数量  24只（5）除尘风机型号       4-72- No 5A      （6）除尘功率    18kw
• 10：吹丸装置（1）离心式通风机     9~19 No 4.5A（2）风  量       2504m3/h（3）风  压          4112pa（4）功  率          5.5kw
• 11．全机功率      ~110kw
