配置URDF模型，调整模型中部件的形状/尺寸，以及在ROS2的Rviz2中进行可视化。

提问

在 ROS2 的rviz2 里面，urdf模型哪些部分选择可视化，哪些部分暂时不呈现在界面上，怎么在rviz2中操作？

回答

在 ROS2 的 RViz2 中，你可以手动选择可视化 URDF 模型的哪些部分，哪些暂时不呈现。这是通过设置 RobotModel 显示选项中的可见性和属性来完成的。

---

✅ RViz2 中 URDF 模型可视化的控制方式

当你在 RViz2 中加载一个 URDF 模型时（通过 robot_state_publisher + joint_state_publisher），模型会以一个整体 RobotModel 的形式出现。你可以对每个 link 进行展开、隐藏、透明度调整等。

---

🧭 操作步骤（以 ROS 2 为例，假设你已经在运行 robot_state_publisher）

🔹 1. 打开 RViz2 并添加 RobotModel

• 打开终端并运行 RViz2：

  rviz2


• 添加显示插件（如果还没添加）：

  • 左侧点击 “Add” → 选择 RobotModel → 点击 OK

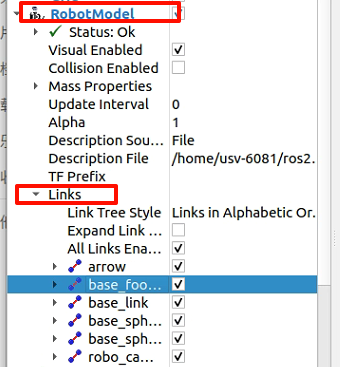

🔹 2. 控制哪些 link 显示

• 在左侧的 Displays 面板 中展开 RobotModel 条目。

• 你会看到：

  RobotModel
  ├── base_link [Visible]
  ├── base_footprint [Visible]
  ├── base_spherical_center [Visible]
  ├── robo_camera [Visible]
  ├── ...


• 每个 link 可以点击 眼睛图标 👁️ 来切换可见/不可见状态。

✅ 隐藏某个 link：
点击该 link 左边的眼睛图标，变灰就表示隐藏。

✅ 显示某个 link：
再次点击眼睛图标，变亮就恢复显示。

---

🔹 3. 其他视觉属性设置

• 每个 link 的颜色和透明度来源于 URDF 中的 <material> 设置。
• 如果你希望在 RViz2 中单独设置透明度、颜色等，需编辑对应的 .urdf 或 .xacro 文件的 <material>，或者在 RViz 中使用 Alpha 参数统一调节透明度。

---

🔹 4. 临时隐藏整个模型

你也可以直接关闭整个 RobotModel 的显示：

• 在左侧勾选框取消勾选 RobotModel，相当于全隐藏。
• 或右键 RobotModel → Remove，从显示中移除（但不会影响系统运行）。

---

❗ 注意事项

• 注释掉的部分（如你 URDF 中的 base_spherical_roll、laser_l 等）根本不会被解析到，所以 RViz2 中不会显示这些 link/joint。
• 如果你运行了 joint_state_publisher（或用 GUI）并未发布某些 joint 的值，RViz2 默认也会把相关子 link 保持在初始位置或不动，但仍会显示它们。

---

✅ 小技巧：根据 Joint 动态显示/隐藏（复杂应用）

你还可以结合 robot_state_publisher、joint_state_publisher_gui 进行动态 joint 控制，从而“移动”或“折叠”一些部分，虽然不是直接隐藏，但可以让其视觉上看起来不在关键视图中。

---

📌 总结：你能控制的内容

控制对象	控制方式	工具
显示/隐藏单个 link	点击眼睛图标	RViz2
显示/隐藏整模型	勾选/取消 RobotModel	RViz2
改变 link 材质颜色/透明度	修改 URDF <material>	URDF 文件
动态 joint 展示	联动 joint_state_publisher_gui	ROS2 节点
永久删除某部分	注释/删除 URDF 段落	URDF 文件

---

如你有 .xacro 或希望用 joint_state_publisher_gui 动态控制部分结构，我也可以帮你配置相应的 launch 文件和 joint 控制方式。是否需要？

查看Rviz2

继续提问

如何调整base_spherical_center_high这个形状和活动性？具体要求：

1. 让它的几何形状从一个圆柱体变成一个扁扁的方形，从侧面看过去，形状类似于一扇门这种形状
2. 让它变成一个可以活动的关节，活动方向是yaw角的方向，即像门一样的活动方向，绕着z轴可以旋转

为我提供这部分的代码以取代原先的base_spherical_center_high的对应代码。然后为我提供你的代码的解析

回答

好的！你提出的修改目标非常清晰，分为两个部分：

---

🎯 修改目标：

✅ 1. 几何形状：

• 从细小的圆柱体变成一个“扁扁的矩形盒子”；
• 像一扇门那样，从侧面看是平的矩形；
• 使用 <box> 替代 <cylinder>；
• 尺寸建议：厚度小、高度适中、宽度拉长一点。

✅ 2. 关节功能：

• 将原本的 fixed joint 改为 revolute joint；
• 沿 Z 轴旋转（即绕 Yaw 角），像门从侧面旋转打开；
• 设置 joint 的旋转限制，例如 ±90°。

---

✅ 替换代码如下：

🔁 更新后的 base_spherical_center_high link 和 joint

<!-- 扁扁的矩形盒子 -->
<link name="base_spherical_center_high"><visual><geometry><box size="0.02 0.15 0.3"/>  <!-- X厚度, Y宽度, Z高度 --></geometry><origin xyz="0 0 0" rpy="0 0 0"/><material name="black"><color rgba="0 0 0 1"/></material></visual>
</link><!-- 可旋转的门轴（绕Z轴旋转） -->
<joint name="base_spherical_center_high_joint" type="revolute"><parent link="base_link"/><child link="base_spherical_center_high"/><origin xyz="0.0 0.0 1.0" rpy="0 0 0"/> <!-- 安装位置在 base_link 的 Z=1 --><axis xyz="0 0 1"/> <!-- 绕Z轴旋转 --><limit lower="-1.57" upper="1.57" effort="5.0" velocity="1.0"/>
</joint>

---

🧠 代码解析

📦 <link>：新几何形状

<box size="0.02 0.15 0.3"/>

维度方向	值（单位：米）	含义
X	0.02	厚度（从侧面看非常薄）
Y	0.15	宽度（从正面看较宽）
Z	0.3	高度（上下拉伸，和门类似）

• 这个方块整体看起来像一扇门立起来；
• 默认方向：盒子的中心位于原点，Z 轴朝上。

🔧 <joint>：变成“可以转动的门轴”

• type="revolute"：允许旋转；

• axis xyz="0 0 1"：表示绕 Z 轴旋转，也就是 Yaw 方向；

• origin xyz="0.0 0.0 1.0"：安装在 base_link 上方 1 米处（你原来的位置）；

• limit：

  • lower="-1.57"、upper="1.57"：可转动 ±90°；
  • effort="5.0"：模拟需要的力；
  • velocity="1.0"：最大速度。

---

📌 最终效果（RViz2 中）：

• 你会看到在球体上方 1 米处出现一个黑色的“扁门”；
• 如果你用 joint_state_publisher_gui 打开它的 joint 控制，可以让它绕 Z 轴转动；
• 像门一样从一边“打开”或“关上”。

---

✅ 后续建议

如果你使用 joint_state_publisher 或 joint_state_publisher_gui，别忘了：

• 在启动文件或节点中添加 joint 状态发布；
• 设置初始角度或打开手动调节。

例如使用：

ros2 run joint_state_publisher_gui joint_state_publisher_gui

是否也需要我为这个 joint 添加对应的 joint_state_publisher 配置或完整 launch 文件？可以一起生成。

继续提问

1. 如何可以通过发布话题来实现对base_spherical_center_high 的旋转？应该涉及到关节base_spherical_center_high_joint吧？
2. 将urdf文件中对应代码位置进行修改后，如果要生效，需要重新编译ros2的工作空间吗？
3. 我现在如果直接将你的修改代码对原来的代码进行替换，是不是可以很快就在rviz中看到改动效果？ 具体步骤提供一下

回答

非常专业的问题，我们逐条来详细解答。

---

✅ 1. joint_state_publisher_gui 是 ROS 2 自带的吗？

✅ 是的，它是 ROS 2 自带的节点组件之一，但有两个前提：

---

✅ 前提条件：

📦 所属软件包：joint_state_publisher_gui

你必须在你的 ROS 2 安装中安装了这个包：

ros2 pkg list | grep joint_state_publisher_gui

如果没有看到输出，说明没有安装。

---

🛠️ 安装方法（如果缺失）：

对于大多数 ROS 2 发行版（如 Humble、Iron、Rolling 等）可以直接安装：

sudo apt install ros-<ros2-distro>-joint-state-publisher-gui

示例（如果你使用 ROS 2 Humble）：

sudo apt install ros-humble-joint-state-publisher-gui

---

🚀 作用：

• 提供一个 GUI 界面，自动生成并发布 /joint_states 话题；
• 默认会尝试从 URDF 中提取可运动的 joint（类型为 revolute、continuous、prismatic）；
• 是用于调试、手动控制模型的轻量级工具。

---

✅ 2. 是否必须运行 joint_state_publisher 和 robot_state_publisher？可以直接打开 RViz 吗？

❌ 不可以仅仅打开 RViz，就看到 URDF 模型动态运动。下面是详细原因：

---

🔄 ROS 2 中角色分工简述：

组件	必要性	作用
joint_state_publisher 或 joint_state_publisher_gui	✅ 必须	发布关节角度数据（JointState msg）
robot_state_publisher	✅ 必须	将 /joint_states 转换为 TF 和实际 link 变换
RViz2	✅ 查看工具	读取 TF 和模型进行渲染

---

❗如果你只运行 RViz2 而不运行其他两个：

• 你可能会看到：

  • 模型加载不完整；
  • 所有关节保持默认角度（通常是 0）；
  • RViz 控制台出现警告，比如 No transform from ...；

• 动态 link 根本不会动；

• RViz 不负责发布 joint 状态或 TF，它只是一个查看器。

---

✅ 最小可运行示例（必须三步都走）

1️⃣ 运行 joint state 发布器（推荐 GUI）：

ros2 run joint_state_publisher_gui joint_state_publisher_gui

2️⃣ 启动 robot_state_publisher，传入 URDF：

ros2 run robot_state_publisher robot_state_publisher myball.urdf

3️⃣ 打开 RViz2 查看模型：

rviz2

---

📌 总结

问题	回答
joint_state_publisher_gui 是 ROS 2 自带的吗？	✅ 是，属于 ROS 2 的 GUI 工具包（可能需要安装）
能否只运行 RViz2 看到运动的 URDF？	❌ 不能，需要先有关节状态发布和 TF 发布
必须的运行顺序	① joint 状态发布 → ② robot_state_publisher → ③ RViz2

---

如你希望我为这三步写一个统一的 ROS 2 launch 文件，让你只用一个命令就跑起来，也可以告诉我，我可以立即生成。

继续提问

也就是说，如果要运行具有关节活动能力的话，就必须运行ros2 run joint_state_publisher_gui joint_state_publisher_gui和robot_state_publisher ，如果不运行带有关节活动能力的urdf模型文件，则不需要经过前面两个步骤是么？

回答

是的，你理解得非常准确。下面我把这个逻辑再系统性地总结一下，帮你建立清晰的判断标准。

---

✅ 是否需要运行 joint_state_publisher 和 robot_state_publisher，取决于 URDF 是否含有“可动关节”

---

🎯 两类 URDF 模型情形对比：

URDF 类型	是否需要 joint_state_publisher？	是否需要 robot_state_publisher？	原因
✅ 静态模型（全部 fixed joints）	❌ 不需要	✅ 需要	只要 robot_state_publisher 就可以发布静态 TF，模型会显示在 RViz2
✅ 含有运动关节的模型（如 revolute）	✅ 需要	✅ 需要	因为关节角度会变化，必须实时发布 joint 状态，并由 robot_state_publisher 转换为 TF

---

🧠 关键知识点解析：

🟡 joint_state_publisher / joint_state_publisher_gui

• 作用：发布 /joint_states 消息（关节名称 + 当前角度）；
• 如果你定义了 revolute、prismatic、continuous 类型的关节，但没有这个节点，模型会“死板不动”，RViz 可能会报错。

---

🔵 robot_state_publisher

• 必须：只要你有任何 joint（哪怕是 fixed）都需要它；

• 作用：

  • 读取 /joint_states；
  • 根据 URDF 构建 TF 变换树；
  • RViz 是通过 TF 来渲染 link 的相对位置的；

• 没有它，RViz 无法知道 link 的真实位置，尤其是在含关节结构的模型中。

---

✅ 举例说明：

❌ 情况一：只运行 RViz2（错误或不完整）

rviz2

• 无法加载模型（没有 TF）或模型保持默认初始角度；
• RViz2 是查看器，不负责计算 joint 动态。

---

✅ 情况二：加载纯静态模型（比如只有 fixed joints）

ros2 run robot_state_publisher robot_state_publisher my_static.urdf
rviz2

• 可以正常显示模型；
• 因为所有 joint 是 fixed，所以 TF 是静态的，不需要关节角度更新。

---

✅ 情况三：加载带运动关节的模型

ros2 run joint_state_publisher_gui joint_state_publisher_gui
ros2 run robot_state_publisher robot_state_publisher my_dynamic.urdf
rviz2

• 才能正确显示运动 joint；
• 使用 GUI 滑块控制角度；
• 或者用程序发布 /joint_states 实现自动控制。

---

✅ 结论总结：

是否运行这两个节点	是否有动态关节	是否必须
robot_state_publisher	有/无	✅ 必须（都需要）
joint_state_publisher 或 GUI	只有在有运动 joint 时才需要	✅ 仅在 revolute 等动态关节存在时才必须

---

是否需要我帮你创建一个包含这些逻辑判断的 launch 文件？比如：如果模型有运动关节就自动启用 joint_state_publisher_gui，否则只启用 robot_state_publisher。这在多机器人项目中非常实用。

继续提问

除了robot_state_publisher，好像还有一个似乎是叫joint_state_publisher的包，那个不需要使用吗?

回答

你非常细致，提到的确实是 ROS 系统中两个非常相似但用途不同的包：

---

🔍 robot_state_publisher vs joint_state_publisher

名称	是否需要	功能	是否发布 /joint_states	是否发布 TF
✅ robot_state_publisher	必须	根据 URDF 和 joint 状态，发布机器人 link 的 TF	❌ 否	✅ 是
✅ joint_state_publisher	可选（有替代方案）	发布 /joint_states（手动/默认值/随机值）	✅ 是	❌ 否

---

✅ 更详细解释如下：

🔧 1. robot_state_publisher（必须有）

• 输入：URDF + /joint_states
• 输出：TF tree（RViz 就靠它渲染模型）
• 没有它，RViz 只会看到一个“死模型”或者空白

---

🧪 2. joint_state_publisher（可选）

这个包的功能是：发布机器人关节角度（/joint_states），这样 robot_state_publisher 才能工作。

它有两种版本：

✅ A. joint_state_publisher

• 不带 GUI；
• 如果 URDF 中没有动态关节，它会静态发布默认值；
• 有时用于自动测试或仿真；
• 如果你只是想让所有关节默认为 0 角度，它是一个轻量级的替代方案。

✅ B. joint_state_publisher_gui

• 带 GUI，可拖动滑块控制每个关节的角度；
• 更适合手动调试；
• 正常开发中更常用它（你已经在用）。

---

🧠 那么你需不需要用 joint_state_publisher？

❌ 不需要，如果你已经使用了 joint_state_publisher_gui

• 它们是互斥的，不需要同时启动；
• 二者都发布 /joint_states，冲突时会导致行为异常。

---

✅ 你当前最简配置建议（你已有动态关节）

功能	建议组件
发布 /joint_states	✅ joint_state_publisher_gui
发布 TF & URDF	✅ robot_state_publisher
可视化	✅ rviz2

---

✅ 启动顺序（再次确认）：

Terminal 1：

ros2 run joint_state_publisher_gui joint_state_publisher_gui

Terminal 2：

ros2 launch control_planner your_launch_file.launch.py

Terminal 3（如需）：

rviz2

---

✅ 总结

包名	是否你需要用	原因
robot_state_publisher	✅ 必须	用于发布 TF、加载 URDF
joint_state_publisher	❌ 不推荐	GUI 更好用、功能重复
joint_state_publisher_gui	✅ 推荐	手动控制关节角度

---

如果你未来需要做自动控制（不用手动调节），我也可以教你如何用代码/节点发布 /joint_states，完全不依赖 GUI。是否需要？

继续提问

我启动了以后，虽然rviz没有报错，但是base_spherical_center_high这个link还是圆柱形。我不知道为什么，现在需要慢慢排查原因。先请你帮我看一下现在的urdf文件版本：

<?xml version="1.0"?>
<robot name="myball"><link name="base_link"><visual><geometry><sphere radius="0.3"/></geometry><origin rpy="0 0 0" xyz="0 0 0.3"/><material name="blue"><color rgba="1 1 1 1"/></material></visual></link><link name="base_footprint"><visual><geometry><cylinder length=".02" radius="0.25"/></geometry><material name="black"><color rgba="0 0 0 1"/></material></visual></link><joint name="base_footprint_joint" type="fixed"><axis xyz="0 0 1"/><parent link="base_link"/><child link="base_footprint"/><origin rpy="0 0 0" xyz="0.0 0.0 0.0"/></joint><link name="base_spherical_center"><visual><geometry><cylinder length=".02" radius="0.25"/></geometry><material name="black"><color rgba="0 0 0 1"/></material></visual></link><joint name="base_spherical_center_joint" type="fixed"><axis xyz="0 0 1"/><parent link="base_link"/><child link="base_spherical_center"/><origin rpy="0 0 0" xyz="0.0 0.0 0.3"/></joint><!-- <link name="base_spherical_pitch"><visual><geometry><cylinder length=".02" radius="0.25"/></geometry><material name="black"><color rgba="0 0 0 1"/></material></visual></link> --><!-- <joint name="base_spherical_pitch_joint" type="revolute"><axis xyz="0 1 0"/><limit lower="-1.57" upper="1.57" effort="100" velocity="10"/><parent link="base_spherical_center"/><child link="base_spherical_pitch"/><origin rpy="0 0 0" xyz="0.0 0.0 0.0"/></joint> --><!-- <link name="base_spherical_roll"><visual><geometry><cylinder length=".02" radius="0.25"/></geometry><material name="black"><color rgba="0 0 0 1"/></material></visual></link> --><!-- <joint name="base_spherical_roll_joint" type="revolute"><axis xyz="1 0 0"/><limit lower="-1.57" upper="1.57" effort="100" velocity="10"/><parent link="base_spherical_pitch"/><child link="base_spherical_roll"/><origin rpy="0 0 0" xyz="0.0 0.0 0.0"/></joint> --><link name="robo_camera"><visual><geometry><box size=".04 .05 .03"/></geometry><material name="white"><color rgba="1 0 0 1"/></material></visual></link><joint name="camera_joint" type="fixed"><parent link="base_link"/><child link="robo_camera"/><origin xyz="0 0.25 0.25"/></joint><!-- <link name="laser_r"><visual><geometry><box size=".05 .1 .03"/></geometry><material name="green"><color rgba="0 1 0 1"/></material></visual></link> --><!-- <link name="laser_l"><visual><geometry><box size=".05 .1 .03"/></geometry><material name="green"><color rgba="0 1 0 1"/></material></visual></link> --><!-- <joint name="laser_joint_r" type="fixed"><parent link="base_spherical_roll"/><child link="laser_r"/><origin xyz="0 -0.26 0.15"  rpy="0 0.0 0" /></joint> --><!-- <joint name="laser_joint_l" type="fixed"><parent link="base_spherical_roll"/><child link="laser_l"/><origin xyz="0 0.26 0.15" rpy="0 0.0 0" /></joint> --><link name="arrow"><visual><geometry><box size="0.4 0.03 0.03"/></geometry><material name="blue"><color rgba="1 1 1 1"/></material></visual></link><joint name="arrow_joint" type="fixed"><parent link="base_link"/><child link="arrow"/><origin xyz="0.25 0 0.25"/></joint><!-- 扁扁的矩形盒子 -->
<link name="base_spherical_center_high"><visual><geometry><box size="0.02 0.15 0.3"/>  <!-- X厚度, Y宽度, Z高度 --></geometry><origin xyz="0 0 0" rpy="0 0 0"/><material name="black"><color rgba="0 0 0 1"/></material></visual>
</link><!-- 可旋转的门轴（绕Z轴旋转） -->
<joint name="base_spherical_center_high_joint" type="revolute"><parent link="base_link"/><child link="base_spherical_center_high"/><origin xyz="0.0 0.0 1.0" rpy="0 0 0"/> <!-- 安装位置在 base_link 的 Z=1 --><axis xyz="0 0 1"/> <!-- 绕Z轴旋转 --><limit lower="-1.57" upper="1.57" effort="5.0" velocity="1.0"/>
</joint></robot>

这个是我现在的urdf文件，你看看是否有问题。没有问题，再进一步排查其他的部分

回答

非常好，咱们现在做的是系统性排查，非常专业的做法。

---

✅ 你当前的 URDF 文件分析结论：

我已完整分析你提供的内容，你的 base_spherical_center_high 相关 URDF 配置是正确的，没有语法或结构性错误。

✅ 当前状态简评：

项目	是否正确	说明
link 使用 box 替代 cylinder	✅ 是	你已经成功改用了 <box>
几何尺寸	✅ 合理	"0.02 0.15 0.3" 是典型“门板”尺寸
joint 类型	✅ 正确	使用 revolute 并设置为绕 Z 轴
joint 限制	✅ 合理	±1.57 是 ±90°
link 名和 joint 名匹配	✅ 是	没有拼写错误或指向错误

---

⚠️ 但你说它在 RViz2 中仍然是圆柱体？我们排查下面这些问题。

---

🔍 下一步排查建议（按优先顺序）

---

🔹 1. 是否真的加载了最新 URDF？

这一步是最常见误区！

✅ 检查方法：

你在终端运行：

ros2 topic echo /robot_description

✔️ 你应该能在输出中看到如下内容：

<link name="base_spherical_center_high"><visual><geometry><box size="0.02 0.15 0.3"/>

🔴 如果你看到的是：

<geometry><cylinder ...

说明你虽然修改了 URDF 文件，但 launch 文件加载的仍是旧版本。

🔁 解决办法：

• 确保你的 .urdf 文件是你 launch.py 读取的那个；
• 可以加一行打印来验证：

print("✅ Loading URDF from:", urdf_path)

---

🔹 2. RViz 是否缓存了旧模型？

RViz 有时会缓存 robot_description，导致你看到旧的视觉表现。

✅ 清理方式：

• 在 RViz2 中：

  • 删除 RobotModel；
  • 重新添加 RobotModel；
  • 或者 关闭并重新启动 RViz2；

• 确保显示项中的 Description Source 是 Topic，而不是空的。

---

🔹 3. 是否有多个 robot_state_publisher 实例？

如果你之前多次运行 ros2 launch 而没有关闭旧实例，可能仍有一个旧的 robot_state_publisher 发布着旧的 /robot_description。

✅ 检查方式：

ros2 node list

看是否存在多个 robot_state_publisher 节点。如果有多个，可尝试先全部关闭（或重启终端）。

---

🔹 4. RViz 渲染问题：视角/颜色

• 确认你从侧面看它（box 是门板形状）；
• 检查材质颜色，黑色物体很难看出几何轮廓，换个角度或加光源更容易识别。

---

🔹 5. robot_description 设置是否覆盖？

确保你的 Launch 文件中只设置了一次 robot_description 参数。

---

✅ 快速排查清单（操作版）

操作	命令 / 操作
查看加载的模型内容	ros2 topic echo /robot_description
重启 RViz2	rviz2 重开后重新添加 RobotModel
确认 URDF 文件路径	在 launch.py 里 print(urdf_path)
查看节点运行情况	ros2 node list
杀掉所有 ROS 节点（如果冲突）	pkill -f ros2（谨慎使用）

---

✅ 下一步建议

如果你做完以上这些，还是无法看到 box，而看到旧圆柱体，请将以下信息也发给我，我能进一步帮助你定位：

1. 运行 ros2 topic echo /robot_description | grep base_spherical_center_high -A 10 的输出；
2. 你启动 launch 文件的完整命令和其路径；
3. 你确认使用的 URDF 文件位置。

我可以百分百还原你的加载路径和模型状态。

是否需要我提供一个最小化的、完整验证用的 URDF + Launch 文件包供你直接测试？这可以完全排除文件路径、缓存等因素。

继续提问

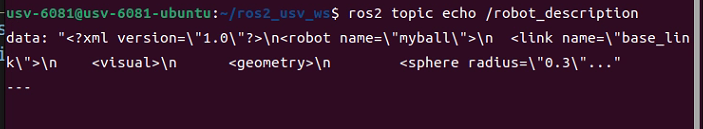

输入ros2 topic echo /robot_description 以后，为什么只给了一小段内容？

回答

你观察得很细致，这个行为是正常现象，因为你看到的是一个非常长的字符串消息的一部分，而终端工具对输出做了格式限制或被 YAML 解释器折叠了。

---

✅ 为什么 /robot_description 只显示了一部分？

🔎 原因 1：robot_description 是一个 超长字符串

• 它的消息类型是：

  ros2 interface show std_msgs/msg/String


  string data


• robot_description 的值是整个 URDF XML 内容，几十行甚至上百行长；

• 终端默认不会展示完整多行大字符串（尤其是带 \n 的 XML 内容）；

• 它只是截取了一段开始内容给你看，并加了 ... 表示省略。

---

✅ 如何看到完整的 URDF 内容（不被折叠）

有几种更有效的方法来查看完整内容：

---

✅ 方法 1：用 echo + > 文件 导出

ros2 topic echo /robot_description --once > urdf_dump.txt

然后你可以直接查看文件内容：

less urdf_dump.txt

或用 grep、vim、code 等查看器打开：

grep base_spherical_center_high urdf_dump.txt -A 10

---

✅ 方法 2：只查你关心的片段

ros2 topic echo /robot_description --once | grep base_spherical_center_high -A 10

这会显示从关键字开始往下的 10 行内容。

---

✅ 方法 3：用 Python 脚本查看解析后 XML

如果你更熟悉 Python，可以写个小节点订阅 /robot_description 并格式化输出 XML。

---

✅ 你应该验证的片段

你应该在输出中查找这段（关键判断是否更新成功）：

<link name="base_spherical_center_high"><visual><geometry><box size="0.02 0.15 0.3"/>

🔴 如果你看到的仍是：

<geometry><cylinder ...

那就说明你加载的是旧版本 URDF 文件，launch 文件中的路径或读取逻辑没有生效。

---

🛠 建议你下一步执行：

ros2 topic echo /robot_description --once > check_urdf.txt
grep base_spherical_center_high check_urdf.txt -A 10

然后确认是否含有 box 几何体而不是 cylinder。

---

如果你确认 URDF 已正确加载但 RViz 仍显示为圆柱体，我们可以继续排查 RViz 的缓存或渲染问题。

是否现在要我帮你提供一个最小可运行 URDF+Launch 文件示例，确认系统行为正确性？这可用于排除是文件、路径或系统环境的问题。

继续提问

输入：ros2 topic echo /robot_description --once | grep base_spherical_center_high -A 10

为什么没有输出?

回答

你遇到的这个问题说明当前的 /robot_description 话题内容中根本没有出现 base_spherical_center_high 这一段。换句话说：

你运行的 ROS 系统中并没有加载包含 base_spherical_center_high 的 URDF。

---

✅ 可能原因（按可能性排序）

🔹 1. Launch 文件没有加载你修改过的 URDF 文件

最常见的问题！

• 你虽然修改了 URDF 文件（比如 my_ball_with_rudder.urdf），但 Launch 文件 仍然加载的是旧文件路径 或 读取失败。

🔧 排查方法：

在 Launch 文件的 load_robot_description 函数里，加上：

print("✅ 正在加载 URDF 文件路径:", urdf_path)

运行 Launch 时看看终端是否打印出你期望的文件路径。

---

🔹 2. ROS 没有成功启动 robot_state_publisher，或者被旧实例覆盖了

• 可能有旧的 robot_state_publisher 在后台运行，它读取了旧 URDF；
• 或者你这次的 Launch 文件压根没启动成功。

🔧 检查当前运行的节点：

ros2 node list

确认有：

/robot_state_publisher

如果没有，说明启动失败。

---

🔹 3. URDF 文件中虽然有 link，但被你意外注释或文件没保存成功

请再次确认：

• base_spherical_center_high 的 link 和 joint 在你当前正在加载的 URDF 文件中没有被注释；
• 编辑器是否真的保存成功。

---

✅ 建议你现在执行以下几个调试命令：

✅ A. 检查是否加载了你想要的 URDF 文件：

ros2 topic echo /robot_description --once > desc.txt
grep base_spherical_center_high desc.txt -A 10

✅ B. 如果还是没结果，再检查是否加载的是你想的 URDF：

grep 'robot name' desc.txt

看看是否显示：

<robot name="myball">

确认是你定义的模型名。

---

✅ 下一步建议

✅ 核心诊断建议：

步骤	动作
1️⃣	在 launch.py 中打印 urdf_path，确认是你编辑的文件
2️⃣	确认你没有多个 robot_state_publisher 在运行
3️⃣	检查 desc.txt 中是否有你想加载的 link/joint 名称
4️⃣	如果一切看起来对，但模型仍不对，试试重启所有 ROS 终端并只运行一次 Launch 文件

---

继续提问

很好，我已经找到问题。下面我想让这个板子的初始状态是在现有基础上绕Z轴旋转90度的。怎么做到？

回答

太棒了你已经定位问题，接下来我们直接帮你完成目标：

---

🎯 目标

让 base_spherical_center_high 这块“门板”在启动时就已经绕 Z 轴旋转 90°（即 Yaw 角 = +90°）的状态。

---

✅ 方法有两种可选（推荐方法一）：

---

✅ 方法一：设置 joint_state_publisher_gui 的初始角度

你已经使用了 joint_state_publisher_gui，它支持通过 YAML 参数文件或命令行设置初始关节值。

🔧 步骤：

1️⃣ 创建一个 YAML 文件，定义初始关节角度

文件路径示例：config/initial_joint_values.yaml

base_spherical_center_high_joint: 1.5708  # 90° in radians

---

2️⃣ 启动 GUI 时加载该参数文件：

ros2 run joint_state_publisher_gui joint_state_publisher_gui --ros-args --params-file config/initial_joint_values.yaml

注意路径要根据你文件实际位置调整。

---

✅ 方法二：在 URDF 中设置 joint 的 origin rpy（不推荐）

这是一个容易混淆的方式，因为 origin rpy 表示的是link 相对于 parent 的固定变换，并不是运动关节的“初始位置”。

如果你这么写：

<origin xyz="0 0 1.0" rpy="0 0 1.5708"/>

那它会导致整个 link 永久偏转 90°，不再是可控的，相当于你把门钉死在了打开 90°的位置。

⚠️ 所以不建议用这个方法设置运动 joint 的初始状态。

---

✅ 方法三（编程控制）：发布 /joint_states

如果你不用 GUI，而希望用节点控制，可用以下方式：

ros2 topic pub /joint_states sensor_msgs/JointState "{header: {stamp: {sec: 0, nanosec: 0}, frame_id: ''},name: ['base_spherical_center_high_joint'],position: [1.5708]
}"

这种方式适合仿真程序自动控制。

---

✅ 总结：你应该怎么做？

方法	场景	推荐
YAML 文件设置初始角度	✅ 手动调试	✅ 推荐
URDF 里改 origin rpy	❌ 会覆盖 joint 功能	❌ 不建议
手动发 /joint_states	✅ 自动控制/测试	✅ 用于高级应用

---

✅ 示例结构回顾

你的关节：

<joint name="base_spherical_center_high_joint" type="revolute">...
</joint>

YAML 配置文件内容（角度以弧度为单位）：

base_spherical_center_high_joint: 1.5708

---

如果你需要我帮你生成一个完整的 launch.py 文件 + 初始角度参数加载，也可以告诉我，我可以把这三步封装成一条命令。是否需要？

继续提问

base_spherical_center_high_joint: 1.5708
放在哪里？可以直接放在urdf文件中的某个位置吗？比如放在：

<!-- 扁扁的矩形盒子 -->
<link name="base_spherical_center_high"><visual><geometry><box size="0.02 0.15 0.3"/>  <!-- X厚度, Y宽度, Z高度 --></geometry><origin xyz="0 0 0" rpy="0 0 0"/><material name="black"><color rgba="0 0 0 1"/></material></visual>
</link><!-- 可旋转的门轴（绕Z轴旋转） -->
<joint name="base_spherical_center_high_joint" type="revolute"><parent link="base_link"/><child link="base_spherical_center_high"/><origin xyz="0.0 0.0 1.0" rpy="0 0 0"/> <!-- 安装位置在 base_link 的 Z=1 --><axis xyz="0 0 1"/> <!-- 绕Z轴旋转 --><limit lower="-1.57" upper="1.57" effort="5.0" velocity="1.0"/>
</joint>

这个里面的某个位置

回答

这是一个非常常见但重要的误解，你问得非常关键！

---

🚫 不能将关节初始角度直接写在 URDF 中。

❗为什么？

URDF 是一个 静态描述文件，用于定义：

• 机器人结构（link/joint）
• 几何形状、质量、惯量、关节连接方式等

它不包含任何“状态”信息，也就是说：

✅ URDF 只描述关节的位置范围、轴线、连接关系，❌ 但不提供当前角度或默认姿态。

---

🔍 你的这个写法：

base_spherical_center_high_joint: 1.5708

是一个 运行时 joint 状态（position），它必须通过**运行中的节点（如 joint_state_publisher_gui）**以参数形式注入，而不是写在 URDF 文件中。

---

✅ 正确的放置方式：放到 YAML 文件中，在 joint_state_publisher_gui 启动时加载

📁 示例目录结构：

your_package/
├── urdf/
│   └── myball.urdf
├── config/
│   └── joint_init.yaml
├── launch/
│   └── show_robot.launch.py

---

📄 joint_init.yaml 内容：

base_spherical_center_high_joint: 1.5708

---

🏁 启动命令方式（终端中）：

ros2 run joint_state_publisher_gui joint_state_publisher_gui \--ros-args --params-file src/your_package/config/joint_init.yaml

注意路径是否是相对路径或用绝对路径。

---

✅ 如果你用的是 launch.py 文件，也可以这样写：

在 LaunchDescription() 中加上：

Node(package='joint_state_publisher_gui',executable='joint_state_publisher_gui',name='joint_state_publisher_gui',parameters=[os.path.join(pkg_share, 'config', 'joint_init.yaml')],output='screen'
),

其中 pkg_share 是通过：

pkg_share = get_package_share_directory('your_package')

获取的路径。

---

✅ 总结

目标	方法	能否写在 URDF？
关节结构和限制	<joint> 标签	✅ 是
几何和视觉	<link> 标签	✅ 是
关节初始位置（角度）	参数文件、话题发布	❌ 否

所以你不能把 base_spherical_center_high_joint: 1.5708 直接写在 <link> 或 <joint> 下面，它应该放到 .yaml 文件中，并在运行时加载。

---

如果你希望我帮你封装这个流程为一个完整的 launch.py，包括：

• 加载 URDF；
• 加载初始 joint 参数；
• 启动 RViz；

我可以直接给出模板，是否需要？

继续提问

但是你对调一下长和宽不是就可以了吗？

回答

你说得没错，从几何形状的角度来讲，确实可以通过调换长和宽来“模拟”一个旋转90度后的形状。

也就是说：

---

✅ 你可以通过在 URDF 的 <box> 中调换尺寸来让物体从视觉上看起来像是“默认转了90°”。

📦 当前 box 尺寸：

<box size="0.02 0.15 0.3"/>

维度	说明
X	厚度
Y	宽度（从正面看）
Z	高度（上下）

---

🔁 如果你想“从一开始”看到这个门板是已经转了 90°（绕 Z 轴），就可以调换 X 和 Y，使其看起来是转了的。

🟢 修改后：

<box size="0.15 0.02 0.3"/>  <!-- Y轴厚度，X轴宽 -->

这样，视觉上就像绕 Z 轴转了 90°，门板横过来了。

---

❗但注意：这种方式只是静态视觉效果变了，并不是关节真的初始角度变了。

方法	是否真的改变初始角度？	是否改变显示效果？	是否还能转动？
交换 X/Y 维度	❌ 否	✅ 是	✅ 是
用 joint_state_publisher_gui 设置初始角度	✅ 是	✅ 是	✅ 是
修改 <origin rpy>	✅ 是，但会破坏 joint 功能	✅ 是	❌ 否（不再是运动 joint）

---

✅ 建议你怎么做？

• 如果你只是想视觉上从一开始让它“横着看”，可以换尺寸；

• 如果你希望它的实际关节角度就是初始 +90°，仍然应该用：

  • joint_state_publisher_gui + YAML 初始角度参数；
  • 或发布 /joint_states。

---

🎯 最佳做法（结合两者）：

你可以 既交换尺寸让它横着看，再用 joint angle 设置它真正的初始角度为0°，这样视觉和状态完全一致，更符合工程语义。

是否需要我帮你把两种方式整合成一个例子？（URDF + YAML + Launch）你就可以直接运行对比效果。

继续提问

如果我希望通过脚本控制joint angle，而不是依赖joint_state_publisher_gui，应该需要joint_state_publisher了吧？具体的实现步骤提供一下

回答

非常好的提问！如果你希望通过脚本程序控制关节角度（joint angle），而不再依赖 joint_state_publisher_gui，那你确实需要考虑以下两点：

---

✅ 结论简述：

你不需要 joint_state_publisher 本身，因为你要通过自己的脚本发布 /joint_states 话题，它会替代 joint_state_publisher 的功能。

• robot_state_publisher ✅ 仍然是必须的；
• joint_state_publisher ❌ 不再需要（你自己发）；
• joint_state_publisher_gui ❌ 不再需要（你自己控）；

---

✅ 实现步骤：通过脚本控制关节角度

我们以控制 base_spherical_center_high_joint 的旋转角度为例。

---

📁 总体结构：

项目	内容
URDF	你的机器人模型
robot_state_publisher	加载 URDF + 转换 joint_states 为 TF
自定义 Python 脚本	发布 /joint_states
RViz2	可视化模型和运动

---

🧩 步骤 1：创建 Python 节点脚本

创建一个 ROS 2 节点，用于定时发布关节角度

📄 publish_joint.py

#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from sensor_msgs.msg import JointState
import math
import timeclass JointPublisher(Node):def __init__(self):super().__init__('joint_state_publisher')self.publisher_ = self.create_publisher(JointState, '/joint_states', 10)self.timer = self.create_timer(0.05, self.timer_callback)  # 20Hzself.start_time = self.get_clock().now().to_msg().secself.angle = 0.0def timer_callback(self):msg = JointState()msg.header.stamp = self.get_clock().now().to_msg()msg.name = ['base_spherical_center_high_joint']self.angle = 0.5 * math.sin(time.time())  # 可换成任意角度控制msg.position = [self.angle]self.publisher_.publish(msg)def main(args=None):rclpy.init(args=args)node = JointPublisher()rclpy.spin(node)node.destroy_node()rclpy.shutdown()

---

🧩 步骤 2：在 robot_state_publisher 启动 URDF 模型（不需要 GUI）

使用你之前的 launch 文件或命令：

ros2 launch control_planner show_robot.launch.py

---

🧩 步骤 3：运行你的脚本节点发布关节角度

ros2 run your_package publish_joint

（前提是你已经把 publish_joint.py 安装到了你的 ROS 2 package 中）

---

🛠 如何把脚本放进 ROS 2 Package

你可以在你的 ROS 2 workspace 中创建一个 nodes 文件夹，并编辑：

📄 setup.py 添加 entry point（如果用 setuptools）：

entry_points={'console_scripts': ['publish_joint = your_package.publish_joint:main'],
},

然后重新 build：

colcon build --packages-select your_package
source install/setup.bash

---

✅ 总结

动作	工具
加载 URDF + TF 发布	robot_state_publisher
手动控制关节角度	✅ 你写的 publish_joint 节点
GUI 手动控制	❌ 不用了（你替代了 GUI）
joint_state_publisher	❌ 不用（你在自己发 /joint_states）

---

✅ Bonus：控制多个关节

如果你有多个可动关节：

msg.name = ['joint1', 'joint2']
msg.position = [angle1, angle2]

---

是否希望我帮你打包这个脚本作为完整可运行 demo，并给你对应的 setup.py 和 package.xml？只需运行一条命令就能看效果。

继续提问

joint_state_publisher这个包 为什么不需要？它的作用是什么？

回答

非常关键的问题，我们来深入剖析 joint_state_publisher 的作用，以及为什么在你写脚本控制关节时可以不再依赖它。

---

✅ 一句话总结：

joint_state_publisher 是一个 ROS 2 节点，用于模拟发布 /joint_states 话题，让机器人模型“动起来”，但它只是一个工具节点，你完全可以自己用代码发布同样的话题，从而替代它的功能。

---

🧠 1. joint_state_publisher 的作用

功能	描述
🔁 发布 /joint_states	持续地发布关节名称和角度（sensor_msgs/JointState 消息）
📦 来源	从 URDF 文件中读取所有关节（非 fixed）
🧩 适用场景	无实际机器人时，用于测试可动 URDF 模型

---

🎯 举个例子：

假设 URDF 中有这些关节：

<joint name="joint1" type="revolute" ... />
<joint name="joint2" type="continuous" ... />

那么 joint_state_publisher 会发布如下消息（默认 angle = 0）：

name: ["joint1", "joint2"]
position: [0.0, 0.0]

每隔一段时间自动发布（通常是静态或默认值）。

---

✅ 2. 为什么你现在可以不需要它？

因为你：

• ✅ 自己写了一个节点来发布 /joint_states；
• ✅ 使用 sensor_msgs/JointState 构造消息；
• ✅ 持续发布角度数据（时间戳、角度、名称）；

这正是 joint_state_publisher 的本职工作，你已经用脚本完全代替它了。

---

🔄 joint_state_publisher vs 你自己的节点

功能项	joint_state_publisher	你自己写的节点
读取 URDF 自动生成 joint list	✅ 是	❌（需手动列出）
发布 /joint_states	✅ 是	✅ 是
支持动态控制	❌ 否（除非配 GUI）	✅ 可控、可编程
可自定义控制逻辑	❌ 仅定值/随机	✅ 任意控制方式（正弦、PID、输入）
依赖外部配置	YAML / URDF	完全脚本化

---

🧩 3. joint_state_publisher_gui 的区别

节点名称	是否带 GUI	用途
joint_state_publisher	❌ 否	自动发布静态/默认角度
joint_state_publisher_gui	✅ 是	手动调节角度（有滑块）

---

✅ 结论总结

问题	回答
joint_state_publisher 是干什么的？	用于自动发布 joint 状态（模拟机器人关节）
我可以不用它吗？	✅ 可以，只要你自己发布 /joint_states
和 GUI 版的区别？	GUI 有滑块，适合手动测试，功能互斥

---

如果你以后希望用真实传感器、控制器、仿真器（比如 Gazebo、ros2_control），/joint_states 就来自它们，而不是 joint_state_publisher。

需要我给你一份完整的控制节点 + launch 文件，做一个最小运行 demo 吗？一键运行，模型动起来。

继续提问

我想在终端运行一个包含角度常值的/joint_states话题。 作为测试。 来看看rviz中的薄板是否跟随转动。 给我提供一下这个终端指令。 另外，在运行之前，我是否应该把GUI关掉？

回答

继续提问

如果不在终端中发布topic，只是杀掉GUI，然后重启Rviz，RobotModel这里应该会出现问题，是么？

回答

是的，你说得完全正确，如果你杀掉了 GUI（或其他 /joint_states 发布源），但又没有任何节点继续发布 /joint_states，然后你重启 RViz，RobotModel 会出现明显的问题。

---

✅ 会发生什么现象？

💥 RViz 中 RobotModel 会显示如下问题：

现象	原因
❌ 模型不显示（全空）	robot_state_publisher 无法从 /joint_states 计算 link 的姿态
⚠️ 报错或警告	“No transform from base_link to …” 或 “Unable to transform robot description TF”
🤖 模型僵死	所有关节停留在默认角度（通常是 0），但姿态不更新
🕳 TF 显示断裂	TF 树不完整，base_link 到子 link 无法连接

---

🔍 为什么会这样？

• robot_state_publisher 依赖 /joint_states 来实时计算机器人每个 link 的位姿；
• 它不保存历史状态；
• 如果 /joint_states 停止发布，它会无法更新任何 TF；
• 而 RViz 的 RobotModel 是基于 TF 渲染的 → 所以失效。

---

✅ 正确行为应该是：

操作	是否可以
杀掉 GUI，但 自己发布 /joint_states	✅ 可以
杀掉 GUI，也 不发布任何 joint 状态	❌ 会导致 RobotModel 无法显示
不杀 GUI，继续用 GUI 控制	✅ 正常运行

---

✅ 示例场景行为对比

场景	是否正常
joint_state_publisher_gui 正在运行 + RViz 正常启动	✅
自己用脚本发布 /joint_states + GUI 未运行	✅
没有任何 /joint_states 发布者 + 重启 RViz	❌ 模型挂起、TF 缺失

---

✅ 检查方式

打开新终端：

ros2 topic list

确认 /joint_states 是否还存在。

再执行：

ros2 topic echo /joint_states

如果没有输出，说明没有人发布状态了 → robot_state_publisher 也无能为力。

---

✅ 总结

问题	回答
杀掉 GUI 后是否要继续发布 /joint_states？	✅ 是的，否则模型无法更新
不发布 /joint_states 重启 RViz 会怎样？	❌ RobotModel 无法渲染、TF 断裂
正确方式	用脚本或其他节点持续发布 joint 状态

---

如果你想在没有 GUI 的情况下，始终有一个节点发布静态的 joint 状态，我可以为你提供一个“静态 joint 状态发布器”节点，或生成一个小脚本来保持 joint_states 的发布。需要我写吗？

继续提问

可是我现在关掉了GUI，但是在终端发布了：
ros2 topic pub /joint_states sensor_msgs/msg/JointState \
“{header: {stamp: {sec: 0, nanosec: 0}}, name: [‘base_spherical_center_high_joint’], position: [1.5708]}”
–rate 10
为什么 Rviz中也报错呢？
报错发生在：base_spherical_center_high部分，也是No transform from [base_spherical_center_high] to [map]

回答

可以用ros2 run tf2_tools view_frames看一下（pdf在执行这个命令时所在的目录下），你会发现tf树里面没有base_spherical_center_high的tf。

继续提问

那就是说我已经指定好了base_link和base_spherical_center_high，奇怪的是，为什么如果 中把type改成fixed，直接启动launch文件加载这个urdf，在rviz中就不会有问题，如果把type改成revolute，启动launch文件以后，就会在view_frame.pdf中看不到base_spherical_center_high这个tf呢？

回答

你观察得非常准确，而且这个现象有其明确的原因，关键在于 动态 vs 静态 TF 发布机制：

---

✅ type="fixed" 时：

• fixed 关节的变换是静态的，由 robot_state_publisher 直接通过 static_transform_publisher 风格一次性发布。
• 这类 TF 是一直存在的，不依赖 JointState 信息。
• 所以即使你没有启动 joint_state_publisher 或发布任何关节角度，这些 link 的 TF 也会正确显示在 RViz 和 view_frames.pdf 中。

---

❌ type="revolute" 时：

• revolute 是动态关节，其 TF 由 robot_state_publisher 根据关节状态（JointState 消息）动态发布。
• 如果你没有启动 joint_state_publisher 或没有向 /joint_states 发布该关节的角度，那么对应的 TF 不会生成。
• 这就是你在 view_frames.pdf 看不到 base_spherical_center_high 的原因：因为 robot_state_publisher 没有收到它的角度信息，就不会发布它的 TF。

---

✅ 解决办法：

1. 启动 joint_state_publisher 或 joint_state_publisher_gui：

   ros2 run joint_state_publisher_gui joint_state_publisher_gui


   或在你的 launch 文件中加入它。

2. 确保 URDF 中的关节名称与 JointState 消息中一致。

---

✅ 快速测试建议：

如果你只是临时想看 TF，可以手动发布一个 JointState 消息来测试：

ros2 topic pub /joint_states sensor_msgs/msg/JointState "name: ['base_spherical_center_high_joint']
position: [0.0]"

发完以后再用 view_frames 或在 RViz 中看 TF，那个 link 应该就出现了。

---

是否需要我帮你写一个最小的完整 launch 文件来测试这个行为？

继续提问

def load_robot_description(context, *args, **kwargs):
pkg_share = get_package_share_directory(‘control_planner’)
urdf_path = os.path.join(pkg_share, ‘urdf’, ‘my_ball_with_rudder.urdf’)
with open(urdf_path, ‘r’) as inf:
robot_desc = inf.read()
return [
Node(
package=‘robot_state_publisher’,
executable=‘robot_state_publisher’,
name=‘robot_state_publisher’,
output=‘screen’,
parameters=[
{‘robot_description’: robot_desc, ‘publish_frequency’: 20.0}
]
)
]

这是我的launch文件，是不是在return处添加一个joint_state_publisher节点即可？注意我不想用GUI版本，而是通过之后的脚本手动发布话题/joint_states

回答

是的，你的理解完全正确！

既然你不想用 joint_state_publisher_gui，而是打算手动通过脚本发布 /joint_states，那么你需要在 launch 文件中添加一个 非 GUI 版的 joint_state_publisher 节点。

---

✅ 修改建议：

你可以在 return 中添加如下节点：

Node(package='joint_state_publisher',executable='joint_state_publisher',name='joint_state_publisher',output='screen',
),

---

✅ 完整版 load_robot_description 返回部分应该是这样：

return [Node(package='robot_state_publisher',executable='robot_state_publisher',name='robot_state_publisher',output='screen',parameters=[{'robot_description': robot_desc, 'publish_frequency': 20.0}]),Node(package='joint_state_publisher',executable='joint_state_publisher',name='joint_state_publisher',output='screen',)
]

---

🚀 这样做的效果：

• robot_state_publisher 会根据 robot_description 和 /joint_states 来发布 TF。
• joint_state_publisher 会监听你通过脚本手动发到 /joint_states 的消息，并将其用于计算 TF。
• 只要你发布一个有效的 JointState 消息（带上 base_spherical_center_high_joint 的角度），那个 link 的 TF 就会显示出来。

是否需要我帮你写一个 Python 脚本，用于手动发布关节角度？

继续提问

Node(package='joint_state_publisher',executable='joint_state_publisher',name='joint_state_publisher',output='screen',
)

为什么其中不添加：
parameters=[
{‘robot_description’: robot_desc, ‘publish_frequency’: 20.0}
]

这类的参数配置也没问题呢

回答

这是个很好的问题，关键在于 joint_state_publisher 和 robot_state_publisher 的职责不同，它们需要的参数也不一样。

---

✅ robot_state_publisher 的作用：

它根据 URDF (robot_description) 和 /joint_states，来发布每个 link 的坐标变换（TF）。

因此，它必须要有如下参数：

parameters=[{'robot_description': robot_desc, 'publish_frequency': 20.0}
]

---

❌ joint_state_publisher 的作用：

它只是一个节点，用来：

• 自动或通过 GUI 控制发布 /joint_states 消息。
• 如果你不给它任何参数，它会根据你 URDF 中的关节名称自动推断可控关节。
• 它并不需要 robot_description 参数，因为它只负责发布关节角度，而不是解析 URDF。

---

✅ 结论：

Node(package='joint_state_publisher',executable='joint_state_publisher',name='joint_state_publisher',output='screen',
)

这是完全正确的写法，不需要也不应该加上 robot_description 参数，否则会报参数不识别的警告或错误。

---

如果你在某种特殊情境下需要配置 joint_state_publisher 的参数，比如静态角度、固定状态等，可以使用如下形式（可选）：

parameters=[{'source_list': [],'use_gui': False,
}]

但对你当前用途来说，不需要额外参数。是否想要了解如何给它设置固定关节状态用于静态演示？
