本文系统讲解CNN核心原理、经典网络架构和图像分类实战，涵盖卷积层、池化层、LeNet/AlexNet/VGG/ResNet设计思想，并提供CIFAR-10/MNIST完整实现代码。

一、卷积神经网络核心组件

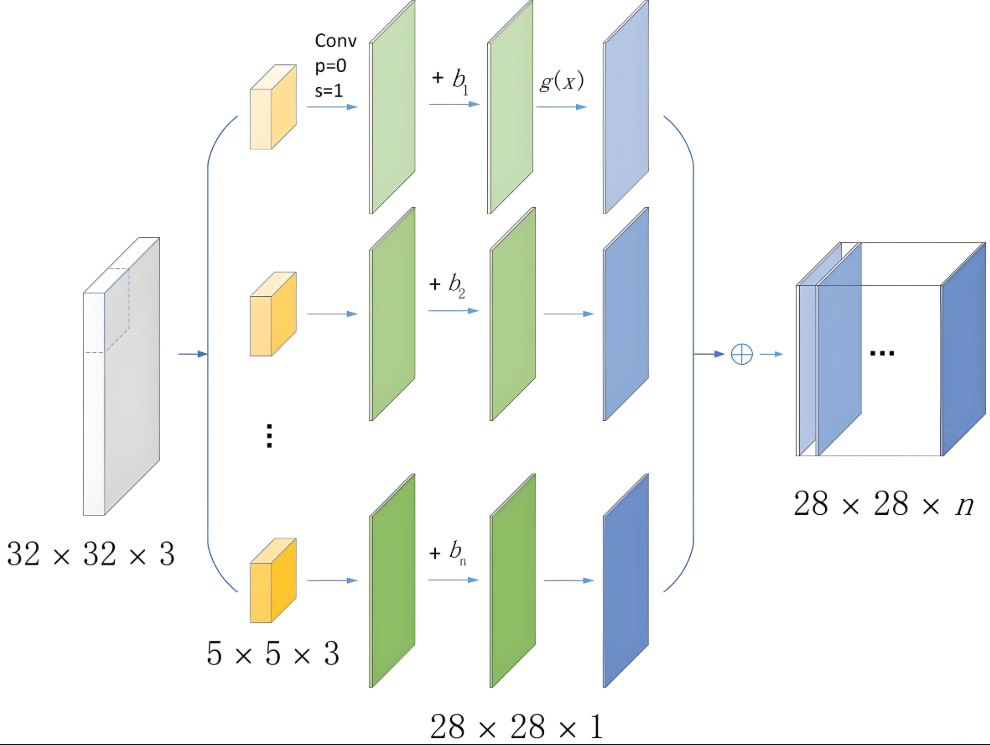

1.1 卷积层：特征提取的核心

import torch
import torch.nn as nn
import matplotlib.pyplot as plt
# 创建示例输入图像 (1通道, 5x5)
input_image = torch.tensor([[1, 0, 0, 1, 0],[0, 1, 1, 0, 1],[1, 0, 1, 0, 1],[0, 1, 0, 1, 0],[1, 0, 1, 0, 1]
], dtype=torch.float32).unsqueeze(0).unsqueeze(0)  # 添加批次和通道维度
# 定义卷积核 (1个输出通道, 1个输入通道, 3x3)
conv_kernel = torch.tensor([[1, 0, 1],[0, 1, 0],[1, 0, 1]
], dtype=torch.float32).unsqueeze(0).unsqueeze(0)
# 创建卷积层
conv_layer = nn.Conv2d(in_channels=1, out_channels=1,kernel_size=3,bias=False,padding=0,  # 无填充stride=1     # 步长1
)
# 手动设置卷积核权重
conv_layer.weight.data = conv_kernel
# 执行卷积操作
output = conv_layer(input_image)
# 可视化结果
plt.figure(figsize=(12, 4))
plt.subplot(1, 3, 1)
plt.imshow(input_image[0, 0], cmap='gray')
plt.title('输入图像 (5x5)')
plt.subplot(1, 3, 2)
plt.imshow(conv_kernel[0, 0], cmap='gray')
plt.title('卷积核 (3x3)')
plt.subplot(1, 3, 3)
plt.imshow(output.detach()[0, 0], cmap='gray')
plt.title('卷积结果 (3x3)')
plt.tight_layout()
plt.show()

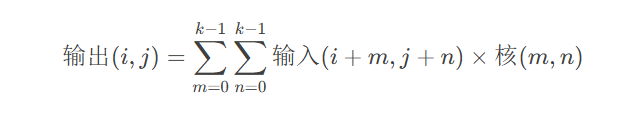

卷积运算数学原理：

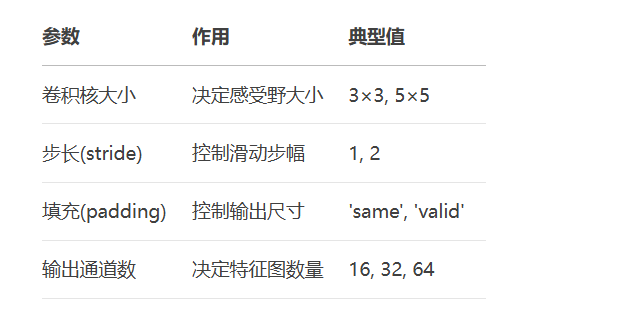

关键参数解析：

1.2 池化层：特征降维与不变性

# 创建最大池化层
max_pool = nn.MaxPool2d(kernel_size=2, stride=2)
# 创建平均池化层
avg_pool = nn.AvgPool2d(kernel_size=2, stride=2)
# 输入数据 (模拟特征图)
feature_map = torch.tensor([[1, 2, 3, 4],[5, 6, 7, 8],[9, 10, 11, 12],[13, 14, 15, 16]
], dtype=torch.float32).view(1, 1, 4, 4)
# 执行池化操作
max_output = max_pool(feature_map)
avg_output = avg_pool(feature_map)
# 可视化结果
plt.figure(figsize=(12, 4))
plt.subplot(1, 3, 1)
plt.imshow(feature_map[0, 0], cmap='viridis')
plt.title('输入特征图 (4x4)')
plt.subplot(1, 3, 2)
plt.imshow(max_output[0, 0], cmap='viridis')
plt.title('最大池化结果 (2x2)')
plt.subplot(1, 3, 3)
plt.imshow(avg_output[0, 0], cmap='viridis')
plt.title('平均池化结果 (2x2)')
plt.tight_layout()
plt.show()
print("最大池化结果:\n", max_output)
print("平均池化结果:\n", avg_output)

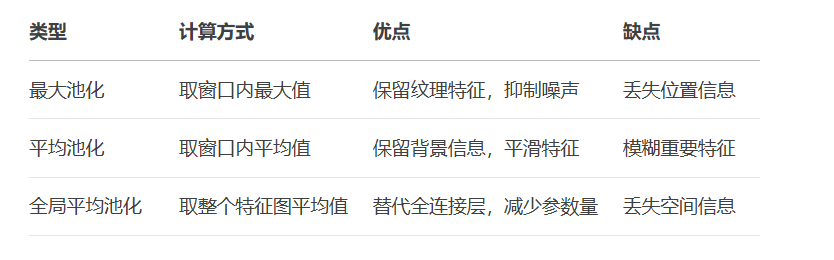

池化层对比：

二、经典CNN架构解析

2.1 LeNet-5：CNN的开山之作

class LeNet(nn.Module):"""LeNet-5 架构 (1998)"""def __init__(self, num_classes=10):super().__init__()self.features = nn.Sequential(nn.Conv2d(1, 6, kernel_size=5),  # 28x28 -> 24x24nn.Tanh(),nn.AvgPool2d(kernel_size=2, stride=2),  # 24x24 -> 12x12nn.Conv2d(6, 16, kernel_size=5),  # 12x12 -> 8x8nn.Tanh(),nn.AvgPool2d(kernel_size=2, stride=2)   # 8x8 -> 4x4)self.classifier = nn.Sequential(nn.Linear(16*4*4, 120),nn.Tanh(),nn.Linear(120, 84),nn.Tanh(),nn.Linear(84, num_classes))def forward(self, x):x = self.features(x)x = torch.flatten(x, 1)x = self.classifier(x)return x
# 可视化LeNet结构
model = LeNet()
print(model)

LeNet-5设计思想：

首次提出卷积-池化交替结构

使用Tanh激活函数

平均池化代替最大池化

参数量仅6万，适合当时硬件

2.2 AlexNet：深度学习复兴里程碑

class AlexNet(nn.Module):"""AlexNet 架构 (2012)"""def __init__(self, num_classes=1000):super().__init__()self.features = nn.Sequential(nn.Conv2d(3, 96, kernel_size=11, stride=4, padding=2),  # 227x227 -> 55x55nn.ReLU(inplace=True),nn.MaxPool2d(kernel_size=3, stride=2),                  # 55x55 -> 27x27nn.Conv2d(96, 256, kernel_size=5, padding=2),          # 27x27 -> 27x27nn.ReLU(inplace=True),nn.MaxPool2d(kernel_size=3, stride=2),                  # 27x27 -> 13x13nn.Conv2d(256, 384, kernel_size=3, padding=1),         # 13x13 -> 13x13nn.ReLU(inplace=True),nn.Conv2d(384, 384, kernel_size=3, padding=1),         # 13x13 -> 13x13nn.ReLU(inplace=True),nn.Conv2d(384, 256, kernel_size=3, padding=1),         # 13x13 -> 13x13nn.ReLU(inplace=True),nn.MaxPool2d(kernel_size=3, stride=2),                  # 13x13 -> 6x6)self.avgpool = nn.AdaptiveAvgPool2d((6, 6))self.classifier = nn.Sequential(nn.Dropout(),nn.Linear(256*6*6, 4096),nn.ReLU(inplace=True),nn.Dropout(),nn.Linear(4096, 4096),nn.ReLU(inplace=True),nn.Linear(4096, num_classes),)def forward(self, x):x = self.features(x)x = self.avgpool(x)x = torch.flatten(x, 1)x = self.classifier(x)return x

AlexNet创新点：

首次使用ReLU激活函数解决梯度消失

引入Dropout防止过拟合

使用重叠池化提升特征丰富性

GPU并行训练加速（当时需两块GTX 580）

数据增强技术（随机裁剪、水平翻转）

2.3 VGG：深度增加的结构统一化

def make_vgg_layers(cfg, batch_norm=False):layers = []in_channels = 3for v in cfg:if v == 'M':layers += [nn.MaxPool2d(kernel_size=2, stride=2)]else:conv2d = nn.Conv2d(in_channels, v, kernel_size=3, padding=1)if batch_norm:layers += [conv2d, nn.BatchNorm2d(v), nn.ReLU(inplace=True)]else:layers += [conv2d, nn.ReLU(inplace=True)]in_channels = vreturn nn.Sequential(*layers)
# VGG-16配置
cfg_16 = [64, 64, 'M', 128, 128, 'M', 256, 256, 256, 'M', 512, 512, 512, 'M', 512, 512, 512, 'M']
class VGG(nn.Module):def __init__(self, num_classes=1000, init_weights=True):super().__init__()self.features = make_vgg_layers(cfg_16)self.avgpool = nn.AdaptiveAvgPool2d((7, 7))self.classifier = nn.Sequential(nn.Linear(512*7*7, 4096),nn.ReLU(True),nn.Dropout(),nn.Linear(4096, 4096),nn.ReLU(True),nn.Dropout(),nn.Linear(4096, num_classes),)def forward(self, x):x = self.features(x)x = self.avgpool(x)x = torch.flatten(x, 1)x = self.classifier(x)return x

VGG核心思想：

使用更小的3×3卷积核替代大卷积核（减少参数量）

深度增加到16-19层

所有卷积层保持相同填充和步长

每阶段特征图尺寸减半，通道数加倍

2.4 ResNet：残差学习解决梯度消失

class BasicBlock(nn.Module):"""ResNet基础残差块"""expansion = 1def __init__(self, in_channels, out_channels, stride=1):super().__init__()self.conv1 = nn.Conv2d(in_channels, out_channels, kernel_size=3, stride=stride, padding=1, bias=False)self.bn1 = nn.BatchNorm2d(out_channels)self.relu = nn.ReLU(inplace=True)self.conv2 = nn.Conv2d(out_channels, out_channels, kernel_size=3, stride=1, padding=1, bias=False)self.bn2 = nn.BatchNorm2d(out_channels)# 下采样捷径连接self.downsample = nn.Sequential()if stride != 1 or in_channels != self.expansion*out_channels:self.downsample = nn.Sequential(nn.Conv2d(in_channels, self.expansion*out_channels, kernel_size=1, stride=stride, bias=False),nn.BatchNorm2d(self.expansion*out_channels))def forward(self, x):identity = xout = self.conv1(x)out = self.bn1(out)out = self.relu(out)out = self.conv2(out)out = self.bn2(out)# 捷径连接identity = self.downsample(identity)out += identityout = self.relu(out)return out
class ResNet(nn.Module):"""ResNet-18 实现"""def __init__(self, block=BasicBlock, layers=[2, 2, 2, 2], num_classes=1000):super().__init__()self.in_channels = 64# 初始卷积层self.conv1 = nn.Conv2d(3, 64, kernel_size=7, stride=2, padding=3, bias=False)self.bn1 = nn.BatchNorm2d(64)self.relu = nn.ReLU(inplace=True)self.maxpool = nn.MaxPool2d(kernel_size=3, stride=2, padding=1)# 残差块层self.layer1 = self._make_layer(block, 64, layers[0], stride=1)self.layer2 = self._make_layer(block, 128, layers[1], stride=2)self.layer3 = self._make_layer(block, 192, layers[2], stride=2)self.layer4 = self._make_layer(block, 256, layers[3], stride=2)# 分类器self.avgpool = nn.AdaptiveAvgPool2d((1, 1))self.fc = nn.Linear(256*block.expansion, num_classes)def _make_layer(self, block, out_channels, blocks, stride=1):layers = []layers.append(block(self.in_channels, out_channels, stride))self.in_channels = out_channels * block.expansionfor _ in range(1, blocks):layers.append(block(self.in_channels, out_channels))return nn.Sequential(*layers)def forward(self, x):x = self.conv1(x)x = self.bn1(x)x = self.relu(x)x = self.maxpool(x)x = self.layer1(x)x = self.layer2(x)x = self.layer3(x)x = self.layer4(x)x = self.avgpool(x)x = torch.flatten(x, 1)x = self.fc(x)return x

ResNet核心创新：

残差连接：$F(x) + x$ 解决梯度消失

恒等映射：当输入输出维度相同时直接相加

瓶颈设计：1×1卷积降维升维（ResNet50+）

批量归一化：加速训练，提高稳定性

三、图像分类实战：MNIST手写数字

3.1 数据准备与预处理

from torchvision import datasets, transforms
from torch.utils.data import DataLoader
# 数据预处理
transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize((0.1307,), (0.3081,))
])
# 加载MNIST数据集
train_data = datasets.MNIST('./data', train=True, download=True, transform=transform)
test_data = datasets.MNIST('./data', train=False, transform=transform)
# 创建数据加载器
train_loader = DataLoader(train_data, batch_size=64, shuffle=True)
test_loader = DataLoader(test_data, batch_size=1000)
# 可视化样本
plt.figure(figsize=(10, 5))
for i in range(10):plt.subplot(2, 5, i+1)plt.imshow(train_data[i][0][0], cmap='gray')plt.title(f"Label: {train_data[i][1]}")plt.axis('off')
plt.tight_layout()
plt.show()

3.2 简化版CNN实现

class CNN_MNIST(nn.Module):"""MNIST专用CNN"""def __init__(self):super().__init__()self.conv1 = nn.Conv2d(1, 32, kernel_size=3, padding=1)self.conv2 = nn.Conv2d(32, 64, kernel_size=3, padding=1)self.pool = nn.MaxPool2d(2, 2)self.fc1 = nn.Linear(64*7*7, 128)self.fc2 = nn.Linear(128, 10)self.dropout = nn.Dropout(0.25)def forward(self, x):# 输入: [batch, 1, 28, 28]x = self.pool(nn.functional.relu(self.conv1(x)))  # -> [14,14]x = self.pool(nn.functional.relu(self.conv2(x)))  # -> [7,7]x = torch.flatten(x, 1)  # -> [batch, 64*7*7]x = self.dropout(x)x = nn.functional.relu(self.fc1(x))x = self.dropout(x)x = self.fc2(x)return x
# 初始化模型
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = CNN_MNIST().to(device)
criterion = nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
# 训练函数
def train(epoch):model.train()for batch_idx, (data, target) in enumerate(train_loader):data, target = data.to(device), target.to(device)optimizer.zero_grad()output = model(data)loss = criterion(output, target)loss.backward()optimizer.step()if batch_idx % 100 == 0:print(f'Train Epoch: {epoch} [{batch_idx*len(data)}/{len(train_loader.dataset)}'f' ({100.*batch_idx/len(train_loader):.0f}%)]\tLoss: {loss.item():.6f}')
# 测试函数
def test():model.ｅｖａｌ()test_loss = 0correct = 0with torch.no_grad():for data, target in test_loader:data, target = data.to(device), target.to(device)output = model(data)test_loss += criterion(output, target).item()pred = output.argmax(dim=1, keepdim=True)correct += pred.eq(target.view_as(pred)).sum().item()test_loss /= len(test_loader.dataset)accuracy = 100. * correct / len(test_loader.dataset)print(f'\n测试集: 平均损失: {test_loss:.4f}, 准确率: {correct}/{len(test_loader.dataset)} ({accuracy:.2f}%)\n')return accuracy
# 训练循环
accuracies = []
for epoch in range(1, 6):  # 训练5个epochtrain(epoch)acc = test()accuracies.append(acc)
# 可视化训练结果
plt.plot(accuracies)
plt.title('MNIST分类准确率')
plt.xlabel('Epochs')
plt.ylabel('Accuracy (%)')
plt.grid(True)
plt.show()

四、图像分类实战：CIFAR-10

4.1 数据加载与增强

# CIFAR-10数据增强
train_transform = transforms.Compose([transforms.RandomHorizontalFlip(),transforms.RandomCrop(32, padding=4),transforms.ToTensor(),transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2470, 0.2435, 0.2616))
])
test_transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2470, 0.2435, 0.2616))
])
# 加载CIFAR-10数据集
train_data = datasets.CIFAR10('./data', train=True, download=True, transform=train_transform)
test_data = datasets.CIFAR10('./data', train=False, transform=test_transform)
# 创建数据加载器
train_loader = DataLoader(train_data, batch_size=128, shuffle=True, num_workers=2)
test_loader = DataLoader(test_data, batch_size=256, shuffle=False, num_workers=2)
# 类别名称
classes = ('plane', 'car', 'bird', 'cat', 'deer', 'dog', 'frog', 'horse', 'ship', 'truck')
# 可视化样本
plt.figure(figsize=(10, 5))
for i in range(10):plt.subplot(2, 5, i+1)img = train_data[i][0].permute(1, 2, 0)  # CHW -> HWCimg = img * torch.tensor([0.2470, 0.2435, 0.2616]) + torch.tensor([0.4914, 0.4822, 0.4465])plt.imshow(img.clamp(0, 1))plt.title(classes[train_data[i][1]])plt.axis('off')
plt.tight_layout()
plt.show()

4.2 ResNet实现CIFAR-10分类

# 定义ResNet模型
def resnet18(num_classes=10):return ResNet(BasicBlock, [2, 2, 2, 2], num_classes=num_classes)
# 初始化模型
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = resnet18(num_classes=10).to(device)
# 损失函数和优化器
criterion = nn.CrossEntropyLoss()
optimizer = torch.optim.SGD(model.parameters(), lr=0.1, momentum=0.9, weight_decay=5e-4)
scheduler = torch.optim.lr_scheduler.MultiStepLR(optimizer, milestones=[100, 150], gamma=0.1)
# 训练循环
def train(epoch):model.train()for batch_idx, (data, target) in enumerate(train_loader):data, target = data.to(device), target.to(device)optimizer.zero_grad()output = model(data)loss = criterion(output, target)loss.backward()optimizer.step()if batch_idx % 100 == 0:print(f'Train Epoch: {epoch} [{batch_idx*len(data)}/{len(train_loader.dataset)}'f' ({100.*batch_idx/len(train_loader):.0f}%)]\tLoss: {loss.item():.6f}')
# 测试函数
def test():model.ｅｖａｌ()test_loss = 0correct = 0with torch.no_grad():for data, target in test_loader:data, target = data.to(device), target.to(device)output = model(data)test_loss += criterion(output, target).item()pred = output.argmax(dim=1, keepdim=True)correct += pred.eq(target.view_as(pred)).sum().item()test_loss /= len(test_loader.dataset)accuracy = 100. * correct / len(test_loader.dataset)print(f'\n测试集: 平均损失: {test_loss:.4f}, 准确率: {correct}/{len(test_loader.dataset)} ({accuracy:.2f}%)\n')return accuracy
# 训练循环
best_acc = 0
for epoch in range(1, 181):  # 训练180个epochtrain(epoch)acc = test()scheduler.step()# 保存最佳模型if acc > best_acc:best_acc = acctorch.save(model.state_dict(), 'cifar10_resnet18.pth')print(f"当前最佳准确率: {best_acc:.2f}%")
# 可视化分类结果
def visualize_predictions():model.ｅｖａｌ()dataiter = iter(test_loader)images, labels = next(dataiter)images, labels = images[:10].to(device), labels[:10].to(device)outputs = model(images)_, preds = torch.max(outputs, 1)# 反归一化图像images = images.cpu()mean = torch.tensor([0.4914, 0.4822, 0.4465])std = torch.tensor([0.2470, 0.2435, 0.2616])images = images * std.view(1, 3, 1, 1) + mean.view(1, 3, 1, 1)plt.figure(figsize=(15, 5))for i in range(10):plt.subplot(2, 5, i+1)img = images[i].permute(1, 2, 0).numpy()plt.imshow(img.clip(0, 1))plt.title(f"真实: {classes[labels[i]]}\n预测: {classes[preds[i]]}")plt.axis('off')plt.tight_layout()plt.show()
visualize_predictions()

五、CNN设计最佳实践

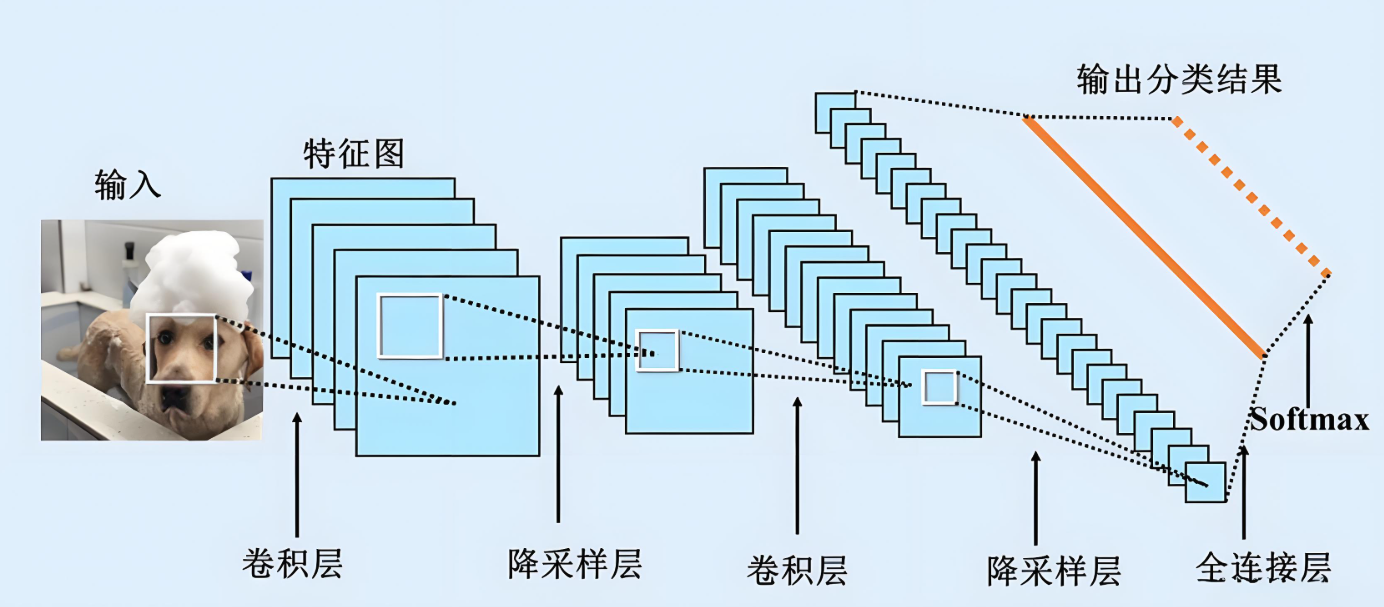

架构设计原则：

graph LR
A[输入层] --> B[卷积层1]
B --> C[激活函数]
C --> D[池化层]
D --> E[卷积层2]
E --> F[激活函数]
F --> G[池化层]
G --> H[...]
H --> I[全连接层]
I --> J[输出层]

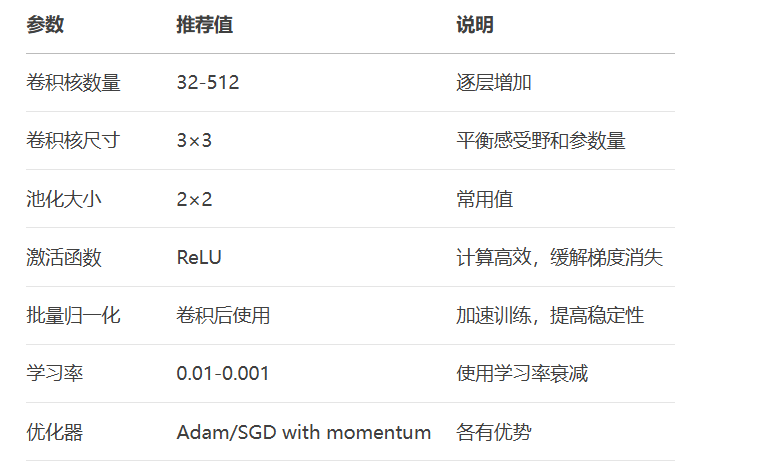

超参数选择指南：

性能优化技巧：

使用深度可分离卷积减少参数量
添加残差连接提升训练深度
使用注意力机制提升特征选择能力
实施混合精度训练加速计算

迁移学习策略：

# 加载预训练模型
pretrained_model = torchvision.models.resnet50(pretrained=True)
# 冻结卷积层权重
for param in pretrained_model.parameters():param.requires_grad = False
# 替换分类器
pretrained_model.fc = nn.Linear(pretrained_model.fc.in_features, num_classes)

关键要点总结

卷积层核心功能：

局部感受野提取特征
权重共享减少参数量
平移不变性处理位置变化
经典架构演进：

图像分类实战流程：

# 1. 数据加载与增强
transform = ...
dataset = ...
dataloader = ...
# 2. 模型构建
model = ...
# 3. 训练配置
criterion = ...
optimizer = ...
# 4. 训练循环
for epoch in range(epochs):for data in dataloader:# 前向传播# 计算损失# 反向传播# 参数更新
# 5. 模型评估
test_accuracy = ...

CNN应用领域扩展：
