第2章 中间继电器

继电器工作模式：线圈得电，常开触点闭合，常闭触点断开。总结：中间继电器线圈电压分为：24VDC 110VAC 220VAC 380VAC PLC控制柜中常用的是24VDC比较多，而动力电柜中或者控制风机水泵的电柜中220VAC比较多。大部分选择24VDC，然后用触点控制220或者380,说白了就是用弱电控制强电，达到安全保护的目的。

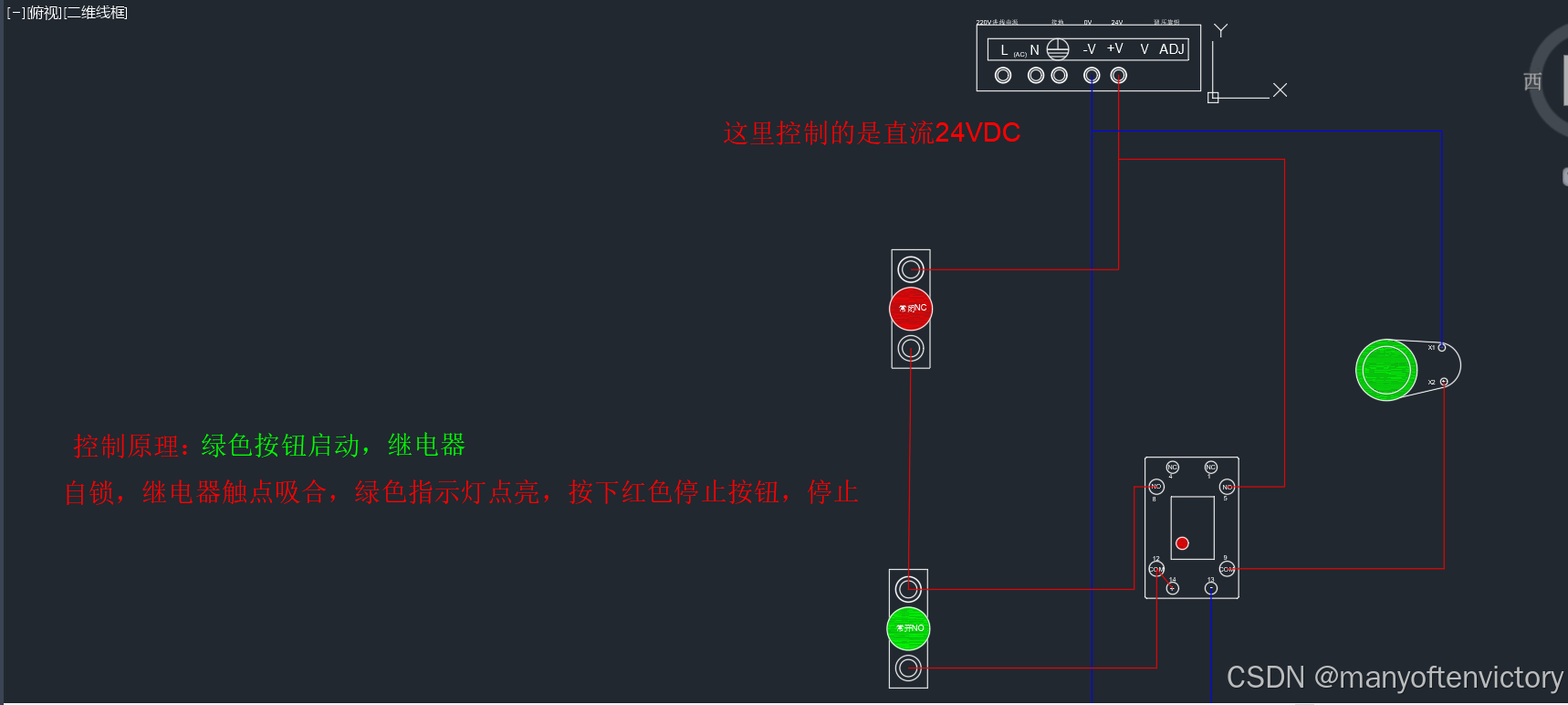

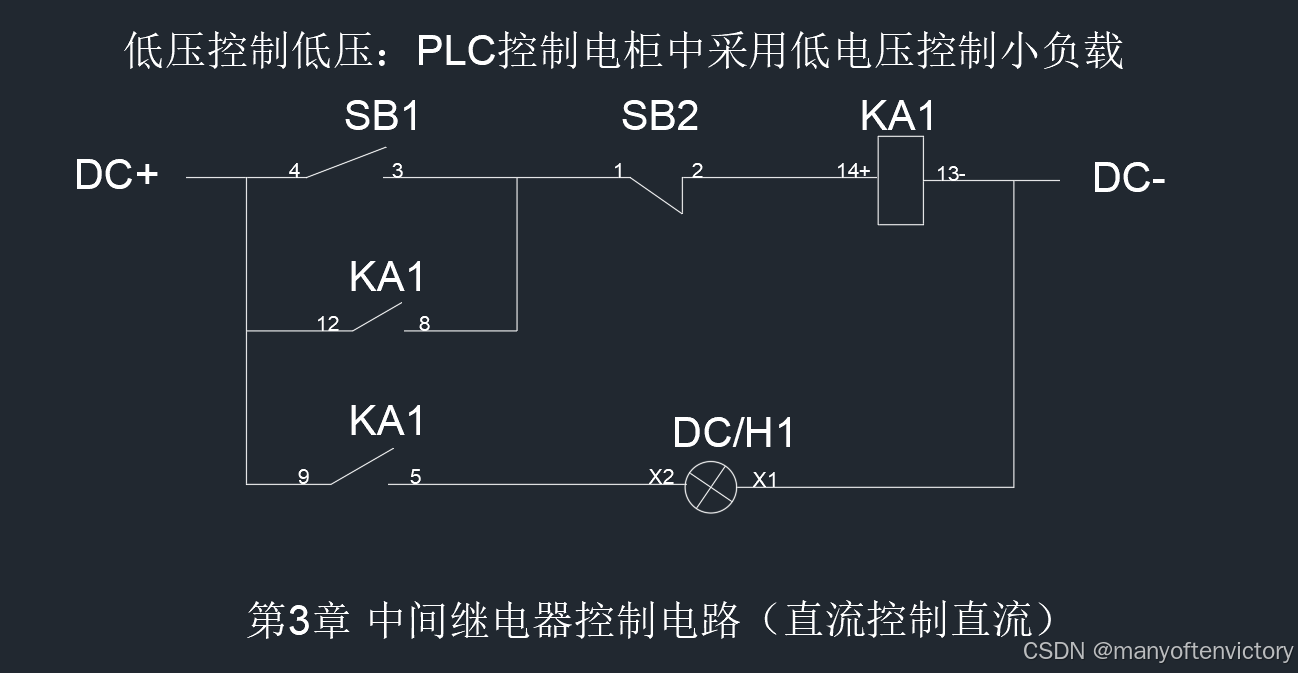

第3章 中间继电器控制电路（直流控制直流）

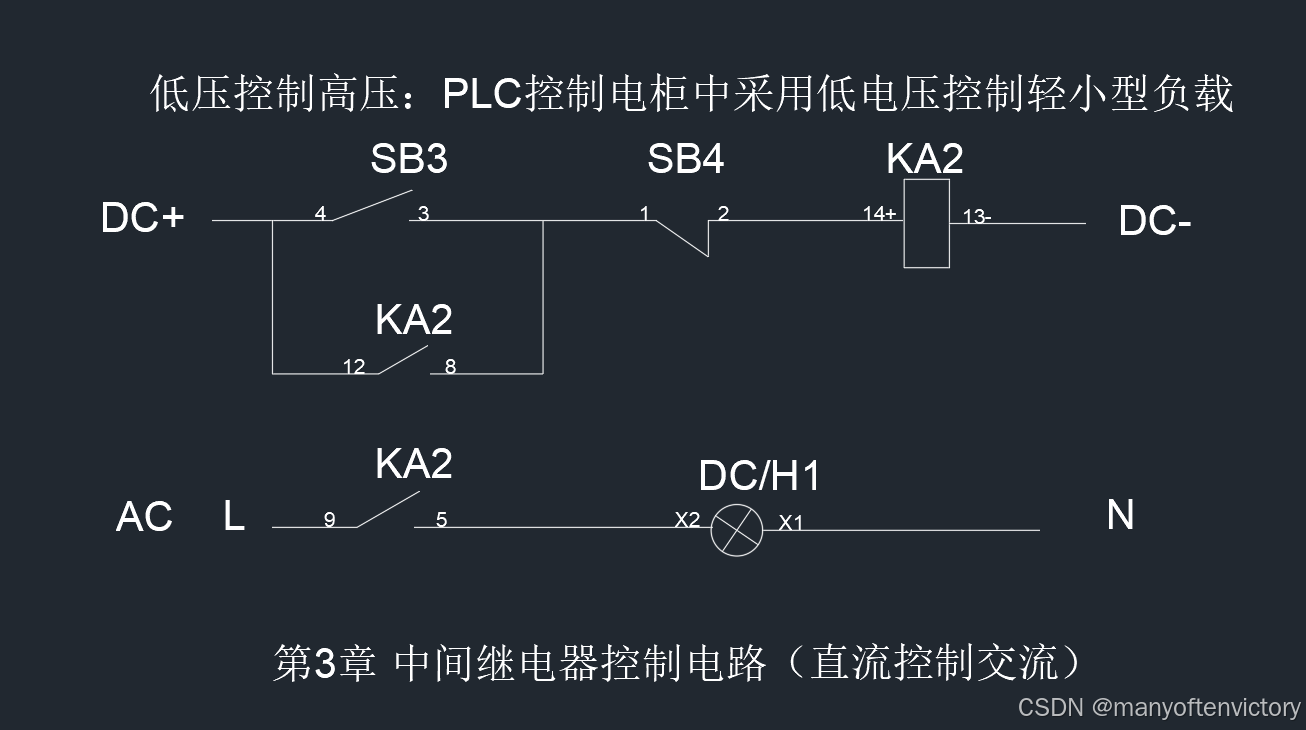

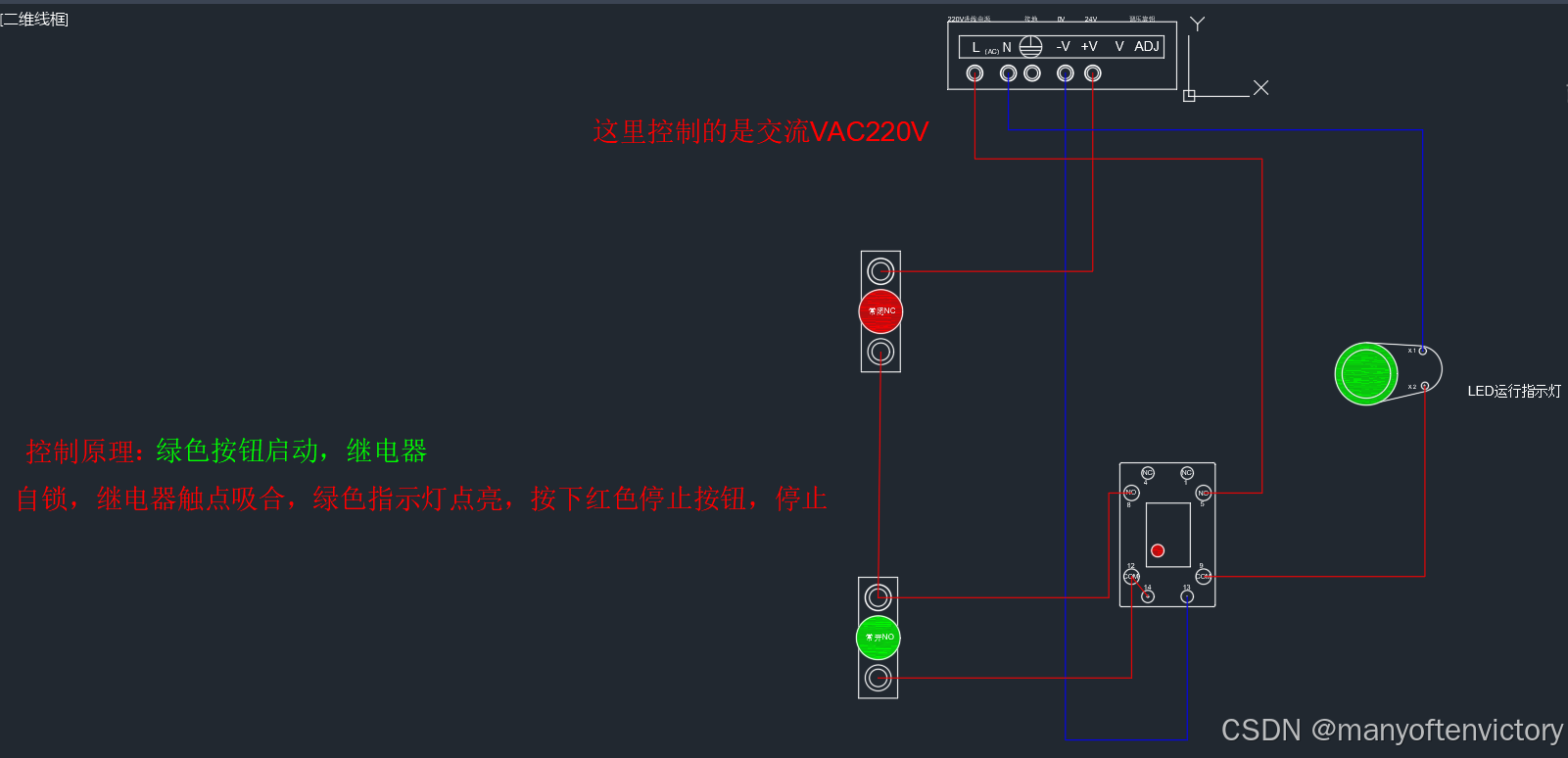

中间继电器控制电路（直流控制交流）

低压控制高压：在PLC控制柜中采用低电压控制轻小型负载

第4章 交流接触器与热继电器

当电压经过接触器线圈A1和A2时，铁芯会产生磁力吸住接触器的主触点下面的铁芯，使主触点常开闭合。控制电机旋转或者加热丝加热。右边的辅助触点也会同时动作，常开闭合，常闭断开。辅助触点一般用于电机正反转互锁和自锁等。
交流接触器的作用是：作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。交流接触器算是一种中间控制元件，优点是可频繁的通、断线路，一般以小电流或小电压控制大电流或大电压。配合热继电器工作可以对负载设备起到一定的过载保护作用。
热继电器主要用在电气设备上，避免其发生烧毁现象。热继电器由电热丝、导板、弹簧等组成。一旦电流过大，热继电器内的触点就会发生相应的闭合动作，起到长期保护作用。但热继电器无法保护瞬间电路负荷或短路情况。热继电器一般安装在交流接触器和电动机之间。当在电机运行异常的时候（电流过大时，热继电器的触点会自动断开，从而断开控制电路。以保护电机不会被烧毁）。

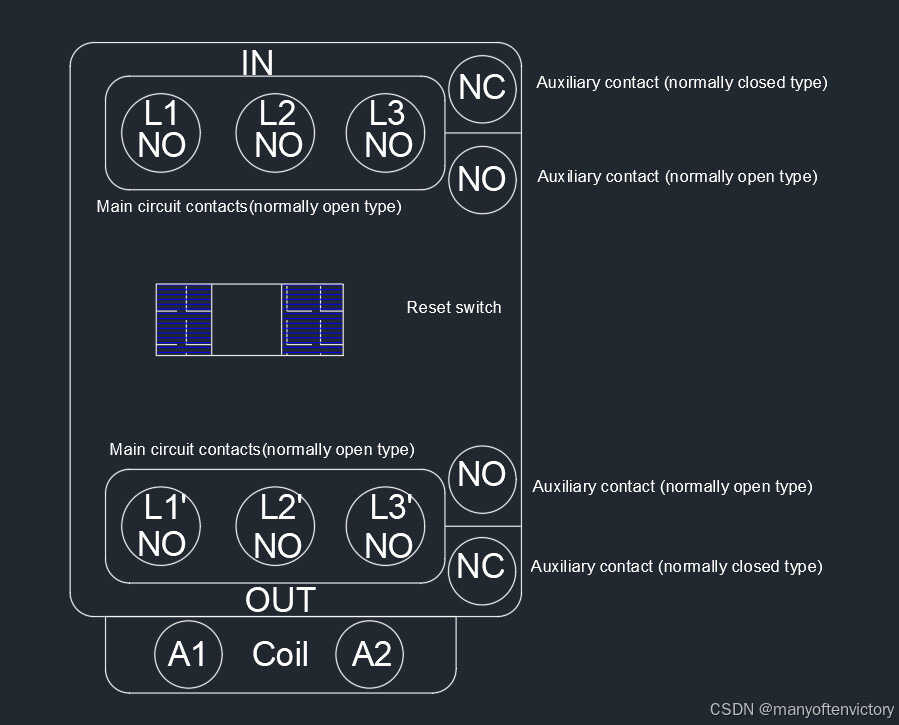

交流接触器

热继电器
