一、I2C通信

1.1 I2C

在这里插入图片描述

1.2硬件电路

在这里插入图片描述

1.3I2C时序基本单元

在这里插入图片描述

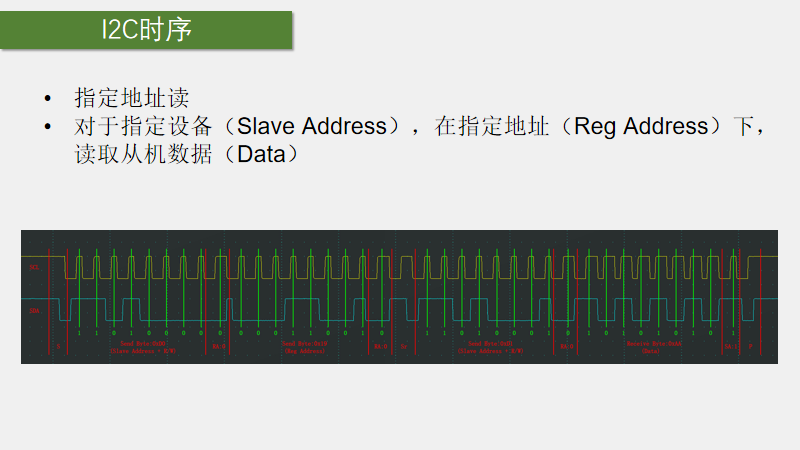

1.4I2C时序

在这里插入图片描述

二、MPU6050

2.1简介

在这里插入图片描述

2.2MPU6050参数

在这里插入图片描述

2.3硬件电路

在这里插入图片描述

2.4MPU6050框图

在这里插入图片描述

传感器部分：3 轴加速度计（X/Y/Z Accel）、3 轴陀螺仪（X/Y/Z Gyro）、温度传感器（Temp Sensor），用于采集运动及环境数据，且各传感器有自测试（Self test）功能。
信号处理：经 ADC（模数转换器）转换模拟信号，再由 Signal Conditioning（信号调理）模块处理。
接口与控制：有多种串行接口（Slave I2C and SPI、Master I2C 等），还有中断（Interrupt Status Register）、FIFO（先入先出存储器）、配置寄存器（Config Registers ）等，用于数据传输、控制和配置，Digital Motion Processor（DMP，数字运动处理器）可辅助处理运动数据，Bias & LDO 是偏置和低压差稳压器相关模块，保障芯片供电和信号稳定，常用于运动检测、姿态感知等场景，像无人机、穿戴设备里的姿态控制。

三、I2C外设(硬件)

3.1简介

在这里插入图片描述

3.2I2C框图

在这里插入图片描述

信号线路
- SDA（Serial Data Line，串行数据线）：双向数据线，负责在设备间传输数据，比如传感器向主控芯片发送采集的温湿度信息，或主控芯片向存储设备写入指令。
- SCL（Serial Clock Line，串行时钟线）：由主设备产生时钟信号，为数据传输提供同步时序，像 I²C 总线通信时，主设备通过 SCL 控制数据在 SDA 上的收发节奏。
- SMBALERT（System Management Bus Alert，系统管理总线报警线）：可用于设备触发报警、通知等功能，例如监测芯片检测到异常电压时，通过该线向主控发送报警信号。
核心功能模块
- 数据控制模块：协调 SDA 线上的数据收发，决定何时发送、接收数据，以及处理数据传输中的逻辑，比如判断数据帧的起始、停止等状态。
- 时钟控制模块：依据 SCL 线输入的时钟信号，管理总线通信时序，同时结合时钟控制寄存器（CCR）配置，调整时钟频率等参数，适配不同设备通信需求。
- 数据移位寄存器：在数据传输时，实现数据的串行 - 并行转换。发送数据时，将并行数据逐位串行输出到 SDA；接收数据时，把 SDA 传来的串行数据转为并行，存入数据寄存器（DATA REGISTER ）。
- 比较器：用于地址匹配，将总线上接收到的从设备地址，与自身地址寄存器、双地址寄存器中存储的地址对比，判断是否为目标设备，若匹配则响应通信。
- 帧错误校验（PEC，Packet Error Checking ）计算单元：对传输的数据帧进行校验计算，生成校验码，也能对比接收到的 PEC 寄存器内校验码，检测数据传输是否出错，保障数据完整性。
寄存器组
- 自身地址寄存器、双地址寄存器：存储 I²C 设备自身的地址信息，支持单地址或双地址模式，方便主设备寻址，比如一个从设备可设置两个不同地址，供主设备灵活访问。
- 帧错误校验（PEC）寄存器：存放用于错误校验的相关数据，配合 PEC 计算单元，完成数据帧的校验工作。
- 时钟控制寄存器（CCR）：配置时钟相关参数，像设置时钟分频系数，调节 SCL 线的时钟频率，满足不同通信速率要求，比如高速模式、标准模式切换。
- 控制寄存器（CR1&CR2）：控制 I²C 总线的工作模式、使能中断等功能，例如通过 CR1 开启 I²C 模块、使能特定中断，CR2 配置地址模式等。
- 状态寄存器（SR1&SR2 ）：实时反馈 I²C 总线的工作状态，如是否检测到起始信号、数据是否发送完成、有无错误发生等，为主控判断通信进程提供依据。
- 控制逻辑电路：作为 I²C 总线的 “指挥中心”，整合各模块工作，根据寄存器配置和总线状态，调度数据传输、时钟管理、地址识别等操作，还能触发中断（如数据收发完成中断、错误中断），向 DMA（直接内存访问）发出请求并响应，让数据高效传输，减轻 CPU 负担，广泛应用于嵌入式系统中芯片间低速数据交互，像单片机与传感器、EEPROM 等设备的通信。

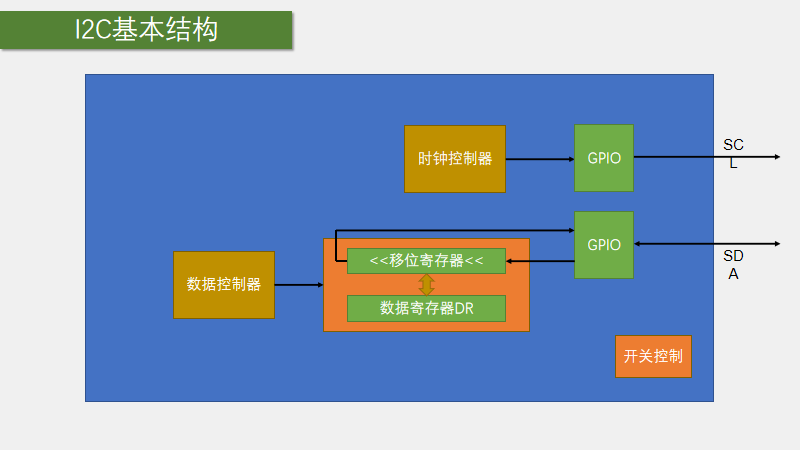

3.3I2C基本结构

在这里插入图片描述

模块分工
时钟控制器：生成或同步 SCL（时钟线）信号，就像 “节拍器”，规定数据收发的节奏，让通信双方按同一节奏干活。
数据控制器：管数据收发逻辑，决定啥时候发数据、咋接收数据，是数据通信的 “指挥官” 。
移位寄存器：数据 “转换器”—— 发送时，把数据寄存器（DR）里的并行数据，拆成串行一位一位发；接收时，把 SDA 收的串行数据，重新拼成并行存到 DR，适配总线串行传输的规则。
数据寄存器（DR）：临时存数据的 “小仓库”，发数据时从这取，收数据时存这，方便 CPU 或其他模块读写。
GPIO（通用输入输出）：芯片对外的 “手”，把内部时钟（SCL）、数据（SDA）信号送出去，也能从外部收信号，实现芯片和外部设备（比如传感器、屏幕）的连接。
开关控制：像 “总闸”，可能用来打开 / 关闭 I²C 功能、切换工作模式（比如主设备 / 从设备模式），灵活控制总线通断。

2.通信流程

比如单片机要给传感器发指令、收数据：

发数据：CPU 把指令放进 DR → 移位寄存器 把并行指令拆成串行 → 数据控制器 配合 时钟控制器 的节奏，通过 GPIO 从 SDA 把指令发出去，SCL 同步发时钟信号让传感器 “对节奏” 。
收数据：传感器通过 SDA 回传串行数据 → GPIO 收到后，移位寄存器 把串行数据拼成并行存到 DR → CPU 从 DR 里读数据，完成通信。

3.4主机发送

在这里插入图片描述

3.5主机接收

在这里插入图片描述

完整代码示例（STM32 硬件 I²C 写操作）
假设使用 I2C1，连接从机地址 0x50（7 位地址，实际发送时会左移 1 位 + 读写位），你可根据实际需求修改。

c
运行
#include "stm32f10x.h"// 从机地址（7位），实际通信时会自动左移1位 + 读写位
#define I2C_SLAVE_ADDR   0x50  /*** @brief  等待 I²C 事件，对应时序图的 EVx* @param  I2Cx: I2C1/I2C2 外设* @param  event: 要等待的事件（如 I2C_EVENT_MASTER_MODE_SELECT）* @retval 无（超时可自行加逻辑，这里简化处理）*/
void I2C_WaitEvent(I2C_TypeDef* I2Cx, uint32_t event)
{// 简单超时机制（实际项目建议加更完善的超时处理）uint32_t timeout = 0xFFFF;while (I2C_CheckEvent(I2Cx, event) != SUCCESS){if (timeout-- == 0) break; // 超时退出}
}/*** @brief  I²C 初始化（配置为 7 位地址、标准模式 100kHz）* @param  无* @retval 无*/
void I2C_Init_Master(void)
{I2C_InitTypeDef I2C_InitStruct;GPIO_InitTypeDef GPIO_InitStruct;// 1. 使能时钟：I2C1 + 对应 GPIO 时钟RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); // 假设用 PB6(SCL)/PB7(SDA)// 2. 配置 GPIO：复用开漏输出GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_OD;GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStruct);// 3. 配置 I²CI2C_InitStruct.I2C_Mode = I2C_Mode_I2C;          // I²C 模式I2C_InitStruct.I2C_ClockSpeed = 100000;          // 100kHz 标准模式I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_2;  // 占空比 2（Tlow/Thigh = 2）I2C_InitStruct.I2C_Ack = I2C_Ack_Enable;         // 使能应答I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; // 7 位地址I2C_InitStruct.I2C_OwnAddress1 = 0x00;           // 主机自身地址（从机模式才用，这里随意填）I2C_Init(I2C1, &I2C_InitStruct);// 4. 使能 I²CI2C_Cmd(I2C1, ENABLE);
}/*** @brief  硬件 I²C 写一个字节到从机寄存器* @param  regAddr: 从机内部寄存器地址（如 MPU6050 的 0x6B）* @param  data: 要写入的数据（1 字节）* @retval 无* @note   严格对应时序图 7 位主发送流程：S → 地址+A → 数据1+A → 数据2+A → ... → P*/
void I2C_WriteByte(uint8_t regAddr, uint8_t data)
{// 1. 发送起始条件（S），等待 EV5I2C_GenerateSTART(I2C1, ENABLE);I2C_WaitEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT); // 等 EV5（SB=1）// 2. 发送从机地址 + 写方向（7位地址<<1 | 0），等待 EV6I2C_Send7bitAddress(I2C1, I2C_SLAVE_ADDR, I2C_Direction_Transmitter);I2C_WaitEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED); // 等 EV6（ADDR=1）// 3. 发送寄存器地址（数据1），等待 EV8_1I2C_SendData(I2C1, regAddr);I2C_WaitEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTING); // 等 EV8_1（TXE=1, BTF=0）// 4. 发送数据（数据2），等待 EV8_2I2C_SendData(I2C1, data);I2C_WaitEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED); // 等 EV8_2（TXE=1, BTF=1）// 5. 发送停止条件（P）I2C_GenerateSTOP(I2C1, ENABLE);
}int main(void)
{// 初始化硬件 I²CI2C_Init_Master();// 示例：往从机 0x50 的 0x10 寄存器写 0xAAI2C_WriteByte(0x10, 0xAA);while (1){// 主循环可做其他事}
}

代码与时序图的逐步骤对应
对照你提供的7 位主发送时序图，每一步代码都对应时序图的节点：

时序图阶段代码操作对应事件（EVx）硬件状态说明
S（起始） I2C_GenerateSTART(I2C1, ENABLE) EV5 (SB=1) 起始条件发送成功，总线进入忙状态
地址 + A I2C_Send7bitAddress(…, 写方向) EV6 (ADDR=1) 从机地址发送完成，收到从机应答
数据 1 + A I2C_SendData(regAddr) EV8_1 (TXE=1, BTF=0) 数据寄存器空，移位寄存器非空（正在发送）
数据 2 + A I2C_SendData(data) EV8_2 (TXE=1, BTF=1) 数据发送完成，移位寄存器和数据寄存器都空
P（停止） I2C_GenerateSTOP(I2C1, ENABLE) - 停止条件发送，总线释放

EV5：检测 SR1 寄存器的 SB 位，确保起始信号发出去了。
EV6：检测 SR1 的 ADDR 位 + SR2 的 TXE 位，确保从机地址发完且收到应答。
EV8_1：检测 SR1 的 TXE=1 且 BTF=0，说明 “数据寄存器空了，但移位寄存器还在发之前的数据”。
EV8_2：检测 SR1 的 TXE=1 且 BTF=1，说明 “移位寄存器和数据寄存器都空了，数据发完了”。
扩展：读操作怎么写？（对应时序图 “重复起始”）
如果要实现读操作（比如先写寄存器地址，再读数据），需要重复起始条件（对应时序图的 “Sr”），核心逻辑如下（简化示例）：

c
运行
uint8_t I2C_ReadByte(uint8_t regAddr)
{uint8_t data;// 1. 先写寄存器地址（同写操作前 3 步）I2C_GenerateSTART(I2C1, ENABLE);I2C_WaitEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT); I2C_Send7bitAddress(I2C1, I2C_SLAVE_ADDR, I2C_Direction_Transmitter);I2C_WaitEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED); I2C_SendData(I2C1, regAddr);I2C_WaitEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED); // 2. 重复起始条件（Sr），切换为读方向I2C_GenerateSTART(I2C1, ENABLE);I2C_WaitEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT); // 3. 发送从机地址 + 读方向（7位地址<<1 | 1），等待 EV6（读模式）I2C_Send7bitAddress(I2C1, I2C_SLAVE_ADDR, I2C_Direction_Receiver);I2C_WaitEvent(I2C1, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED); // 4. 接收数据（最后一个字节发非应答 + 提前发停止）I2C_AcknowledgeConfig(I2C1, DISABLE); // 最后一个字节不应答I2C_GenerateSTOP(I2C1, ENABLE);       // 提前发停止I2C_WaitEvent(I2C1, I2C_EVENT_MASTER_BYTE_RECEIVED); // 等 EV7data = I2C_ReceiveData(I2C1);         // 读数据寄存器// 5. 恢复应答（方便下次通信）I2C_AcknowledgeConfig(I2C1, ENABLE);  return data;
}

关键差异：读操作需要 “重复起始” 切换方向，且最后一个字节要关闭应答 + 提前发停止，对应时序图的 “读模式收尾”。
总结：把时序图转代码的核心思路
拆分时序节点：把时序图按 S→地址→数据→P 拆成步骤，每个步骤对应一个硬件操作（发起始、发地址、发数据、发停止）。
等待事件（EVx）：每个操作后，必须等硬件状态寄存器（SR1/SR2）的标志位，确保时序图的 “事件” 完成。
硬件自动处理电平：你不用手动控制 SDA/SCL，调用 I2C_GenerateSTART、I2C_SendData 等函数，硬件会自动翻转引脚电平，匹配时序图。

这样，不管是给 MPU6050 写寄存器，还是驱动其他 I²C 设备（OLED、EEPROM 等），都可以用这套 “拆分时序节点 + 等待 EVx” 的思路，把时序图转化为稳定的硬件 I²C 代码。

3.6软件/硬件波形对比

在这里插入图片描述

1. 时序精度

硬件 I²C：由硬件外设按固定时钟逻辑生成波形，像 “精准节拍器”，SCL（时钟线）、SDA（数据线）的电平翻转严格对齐硬件时钟，时序误差极小、一致性高 。比如 STM32 的硬件 I²C，能稳定输出标准模式（100kHz）、快速模式（400kHz+ ）的精准时序。
软件模拟 I²C：靠 GPIO 引脚翻转 + 软件延时模拟时序，受 CPU 负载、延时函数精度（如普通delay函数的误差）影响，时序误差大 。比如模拟 100kHz 速率时，软件延时的微小偏差会让 SCL 周期、占空比 “跑偏”，导致波形时序不标准。

2. 信号稳定性

硬件 I²C：硬件电路直接驱动总线，输出能力稳定，SCL/SDA 的电平幅值、边沿跳变清晰干净，抗干扰强 。即使总线挂多个设备，硬件驱动也能保障信号质量。
软件模拟 I²C：依赖 GPIO 软件控制，输出驱动能力弱（尤其频繁切换电平，易受总线电容、上拉电阻影响），波形易出现 “毛刺”“边沿变缓” 。比如高电平拉不上去、低电平释放慢，导致信号识别困难。

3. 速率与效率

硬件 I²C：速率上限高（支持标准 100kHz、快速 400kHz，甚至高速模式），且硬件自动处理时序，CPU 几乎不参与 ，能边通信边干其他任务，效率拉满。
软件模拟 I²C：速率受软件延时、CPU 运算限制，通常难超 100kHz ，且 CPU 得全程 “盯着” GPIO 翻转，占用大量资源，干不了别的活，效率低。

4. 波形一致性

硬件 I²C：同一 MCU 同一配置下，每次通信波形高度一致，像 “复制粘贴”，天生适配标准 I²C 协议。
软件模拟 I²C：受代码执行环境（如中断干扰、任务切换）影响，不同次通信波形可能有差异 ，比如延时被打断，导致 SCL 周期忽长忽短。

四、软件I2C读写MPU6050

4.1接线图

在这里插入图片描述

4.2代码

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MPU6050.h"uint8_t ID;								//定义用于存放ID号的变量
int16_t AX, AY, AZ, GX, GY, GZ;			//定义用于存放各个数据的变量int main(void)
{/*模块初始化*/OLED_Init();		//OLED初始化MPU6050_Init();		//MPU6050初始化/*显示ID号*/OLED_ShowString(1, 1, "ID:");		//显示静态字符串ID = MPU6050_GetID();				//获取MPU6050的ID号OLED_ShowHexNum(1, 4, ID, 2);		//OLED显示ID号while (1){MPU6050_GetData(&AX, &AY, &AZ, &GX, &GY, &GZ);		//获取MPU6050的数据OLED_ShowSignedNum(2, 1, AX, 5);					//OLED显示数据OLED_ShowSignedNum(3, 1, AY, 5);OLED_ShowSignedNum(4, 1, AZ, 5);OLED_ShowSignedNum(2, 8, GX, 5);OLED_ShowSignedNum(3, 8, GY, 5);OLED_ShowSignedNum(4, 8, GZ, 5);}
}

MyI2C.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"/*引脚配置层*//*** 函    数：I2C写SCL引脚电平* 参    数：BitValue 协议层传入的当前需要写入SCL的电平，范围0~1* 返 回 值：无* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCL为低电平，当BitValue为1时，需要置SCL为高电平*/
void MyI2C_W_SCL(uint8_t BitValue)
{GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue);		//根据BitValue，设置SCL引脚的电平Delay_us(10);												//延时10us，防止时序频率超过要求
}/*** 函    数：I2C写SDA引脚电平* 参    数：BitValue 协议层传入的当前需要写入SDA的电平，范围0~1* 返 回 值：无* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SDA为低电平，当BitValue为1时，需要置SDA为高电平*/
void MyI2C_W_SDA(uint8_t BitValue)
{GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue);		//根据BitValue，设置SDA引脚的电平，BitValue要实现非0即1的特性Delay_us(10);												//延时10us，防止时序频率超过要求
}/*** 函    数：I2C读SDA引脚电平* 参    数：无* 返 回 值：协议层需要得到的当前SDA的电平，范围0~1* 注意事项：此函数需要用户实现内容，当前SDA为低电平时，返回0，当前SDA为高电平时，返回1*/
uint8_t MyI2C_R_SDA(void)
{uint8_t BitValue;BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11);		//读取SDA电平Delay_us(10);												//延时10us，防止时序频率超过要求return BitValue;											//返回SDA电平
}/*** 函    数：I2C初始化* 参    数：无* 返 回 值：无* 注意事项：此函数需要用户实现内容，实现SCL和SDA引脚的初始化*/
void MyI2C_Init(void)
{/*开启时钟*/RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);	//开启GPIOB的时钟/*GPIO初始化*/GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);					//将PB10和PB11引脚初始化为开漏输出/*设置默认电平*/GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11);			//设置PB10和PB11引脚初始化后默认为高电平（释放总线状态）
}/*协议层*//*** 函    数：I2C起始* 参    数：无* 返 回 值：无*/
void MyI2C_Start(void)
{MyI2C_W_SDA(1);							//释放SDA，确保SDA为高电平MyI2C_W_SCL(1);							//释放SCL，确保SCL为高电平MyI2C_W_SDA(0);							//在SCL高电平期间，拉低SDA，产生起始信号MyI2C_W_SCL(0);							//起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}/*** 函    数：I2C终止* 参    数：无* 返 回 值：无*/
void MyI2C_Stop(void)
{MyI2C_W_SDA(0);							//拉低SDA，确保SDA为低电平MyI2C_W_SCL(1);							//释放SCL，使SCL呈现高电平MyI2C_W_SDA(1);							//在SCL高电平期间，释放SDA，产生终止信号
}/*** 函    数：I2C发送一个字节* 参    数：Byte 要发送的一个字节数据，范围：0x00~0xFF* 返 回 值：无*/
void MyI2C_SendByte(uint8_t Byte)
{uint8_t i;for (i = 0; i < 8; i ++)				//循环8次，主机依次发送数据的每一位{/*两个!可以对数据进行两次逻辑取反，作用是把非0值统一转换为1，即：!!(0) = 0，!!(非0) = 1*/MyI2C_W_SDA(!!(Byte & (0x80 >> i)));//使用掩码的方式取出Byte的指定一位数据并写入到SDA线MyI2C_W_SCL(1);						//释放SCL，从机在SCL高电平期间读取SDAMyI2C_W_SCL(0);						//拉低SCL，主机开始发送下一位数据}
}/*** 函    数：I2C接收一个字节* 参    数：无* 返 回 值：接收到的一个字节数据，范围：0x00~0xFF*/
uint8_t MyI2C_ReceiveByte(void)
{uint8_t i, Byte = 0x00;					//定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到MyI2C_W_SDA(1);							//接收前，主机先确保释放SDA，避免干扰从机的数据发送for (i = 0; i < 8; i ++)				//循环8次，主机依次接收数据的每一位{MyI2C_W_SCL(1);						//释放SCL，主机机在SCL高电平期间读取SDAif (MyI2C_R_SDA()){Byte |= (0x80 >> i);}	//读取SDA数据，并存储到Byte变量//当SDA为1时，置变量指定位为1，当SDA为0时，不做处理，指定位为默认的初值0MyI2C_W_SCL(0);						//拉低SCL，从机在SCL低电平期间写入SDA}return Byte;							//返回接收到的一个字节数据
}/*** 函    数：I2C发送应答位* 参    数：Byte 要发送的应答位，范围：0~1，0表示应答，1表示非应答* 返 回 值：无*/
void MyI2C_SendAck(uint8_t AckBit)
{MyI2C_W_SDA(AckBit);					//主机把应答位数据放到SDA线MyI2C_W_SCL(1);							//释放SCL，从机在SCL高电平期间，读取应答位MyI2C_W_SCL(0);							//拉低SCL，开始下一个时序模块
}/*** 函    数：I2C接收应答位* 参    数：无* 返 回 值：接收到的应答位，范围：0~1，0表示应答，1表示非应答*/
uint8_t MyI2C_ReceiveAck(void)
{uint8_t AckBit;							//定义应答位变量MyI2C_W_SDA(1);							//接收前，主机先确保释放SDA，避免干扰从机的数据发送MyI2C_W_SCL(1);							//释放SCL，主机机在SCL高电平期间读取SDAAckBit = MyI2C_R_SDA();					//将应答位存储到变量里MyI2C_W_SCL(0);							//拉低SCL，开始下一个时序模块return AckBit;							//返回定义应答位变量
}

1. 初始化阶段

运行

MyI2C_Init();  // 初始化I2C引脚

硬件准备：将 SCL (PB10) 和 SDA (PB11) 配置为开漏输出，并默认拉高（释放总线）
关键配置：开漏输出允许线与特性，支持多设备共享总线

2. 起始信号（Start Condition）

运行

MyI2C_Start();

时序要求：SCL 为高电平时，SDA 由高变低

代码实现

：

运行

MyI2C_W_SDA(1);  // 确保SDA为高
MyI2C_W_SCL(1);  // 确保SCL为高
MyI2C_W_SDA(0);  // SDA拉低，产生起始边沿
MyI2C_W_SCL(0);  // SCL拉低，准备发送数据

作用：通知总线上所有从机 “通信开始”，并使总线进入占用状态

3. 寻址阶段

运行

MyI2C_SendByte(0xD0);  // 发送从机地址+写位(0)
MyI2C_ReceiveAck();    // 接收从机应答

地址构成

：7 位从机地址 + 1 位读写位（0 = 写，1 = 读）
- 例如：MPU6050 默认地址为0x68，写操作时发送0xD0（0x68<<1 | 0）
应答机制

：
- 从机接收到地址后，若匹配则拉低 SDA（发送 ACK=0）
- 主机检测到 ACK 后继续通信，否则终止

4. 数据传输阶段

写操作（主机→从机）

运行

MyI2C_SendByte(MPU6050_WHO_AM_I);  // 发送寄存器地址
MyI2C_ReceiveAck();                // 等待应答
MyI2C_SendByte(data);              // 发送数据
MyI2C_ReceiveAck();                // 等待应答

数据发送流程

：
1. 主机在 SCL 低电平时将数据位放到 SDA 上
2. 拉高 SCL，从机在 SCL 高电平期间读取数据
3. 拉低 SCL，准备发送下一位
4. 重复 8 次，完成 1 字节传输
应答规则：每字节传输后，接收方需发送 ACK/NACK

读操作（从机→主机）

运行

MyI2C_ReceiveByte();  // 接收数据
MyI2C_SendAck(1);     // 发送非应答(停止接收)

数据接收流程

：
1. 主机释放 SDA（拉高）
2. 从机在 SCL 低电平时将数据位放到 SDA 上
3. 主机在 SCL 高电平期间读取数据
4. 拉低 SCL，准备接收下一位
5. 重复 8 次，完成 1 字节传输
应答控制

：
- 主机若需要继续接收数据，发送 ACK (0)
- 主机若接收完毕，发送 NACK (1)

5. 停止信号（Stop Condition）

运行

MyI2C_Stop();

时序要求：SCL 为高电平时，SDA 由低变高

代码实现

：

运行

MyI2C_W_SDA(0);  // 确保SDA为低
MyI2C_W_SCL(1);  // 拉高SCL
MyI2C_W_SDA(1);  // SDA拉高，产生停止边沿

作用：释放总线，结束本次通信

6. 完整通信示例（读 MPU6050 的 WHO_AM_I 寄存器）

运行

uint8_t ReadMPU6050ID(void) {uint8_t id;// 写阶段：指定寄存器地址MyI2C_Start();                 // 起始信号MyI2C_SendByte(0xD0);          // 发送从机写地址MyI2C_ReceiveAck();            // 等待应答MyI2C_SendByte(MPU6050_WHO_AM_I);  // 发送寄存器地址MyI2C_ReceiveAck();            // 等待应答// 读阶段：读取寄存器值MyI2C_Start();                 // 重新发起始信号(Re-Start)MyI2C_SendByte(0xD1);          // 发送从机读地址MyI2C_ReceiveAck();            // 等待应答id = MyI2C_ReceiveByte();      // 读取数据MyI2C_SendAck(1);              // 发送非应答(停止接收)MyI2C_Stop();                  // 停止信号return id;
}

7. 关键时序细节

数据有效性：SDA 线上的数据必须在 SCL 高电平期间保持稳定
边沿触发：SCL 的上升沿触发数据采样，下降沿允许数据变化
应答位处理

：
- 发送方发送完 8 位数据后，必须释放 SDA
- 接收方在第 9 个时钟周期发送 ACK/NACK
时钟拉伸

（Clock Stretching）：
- 从机若处理不及，可拉低 SCL 强制主机等待

MyI2C.h

#ifndef __MYI2C_H
#define __MYI2C_Hvoid MyI2C_Init(void);
void MyI2C_Start(void);
void MyI2C_Stop(void);
void MyI2C_SendByte(uint8_t Byte);
uint8_t MyI2C_ReceiveByte(void);
void MyI2C_SendAck(uint8_t AckBit);
uint8_t MyI2C_ReceiveAck(void);#endif

MPU6050.c

#include "stm32f10x.h"                  // Device header
#include "MyI2C.h"
#include "MPU6050_Reg.h"#define MPU6050_ADDRESS		0xD0		//MPU6050的I2C从机地址/*** 函    数：MPU6050写寄存器* 参    数：RegAddress 寄存器地址，范围：参考MPU6050手册的寄存器描述* 参    数：Data 要写入寄存器的数据，范围：0x00~0xFF* 返 回 值：无*/
void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data)
{MyI2C_Start();						//I2C起始MyI2C_SendByte(MPU6050_ADDRESS);	//发送从机地址，读写位为0，表示即将写入MyI2C_ReceiveAck();					//接收应答MyI2C_SendByte(RegAddress);			//发送寄存器地址MyI2C_ReceiveAck();					//接收应答MyI2C_SendByte(Data);				//发送要写入寄存器的数据MyI2C_ReceiveAck();					//接收应答MyI2C_Stop();						//I2C终止
}/*** 函    数：MPU6050读寄存器* 参    数：RegAddress 寄存器地址，范围：参考MPU6050手册的寄存器描述* 返 回 值：读取寄存器的数据，范围：0x00~0xFF*/
uint8_t MPU6050_ReadReg(uint8_t RegAddress)
{uint8_t Data;MyI2C_Start();						//I2C起始MyI2C_SendByte(MPU6050_ADDRESS);	//发送从机地址，读写位为0，表示即将写入MyI2C_ReceiveAck();					//接收应答MyI2C_SendByte(RegAddress);			//发送寄存器地址MyI2C_ReceiveAck();					//接收应答MyI2C_Start();						//I2C重复起始MyI2C_SendByte(MPU6050_ADDRESS | 0x01);	//发送从机地址，读写位为1，表示即将读取MyI2C_ReceiveAck();					//接收应答Data = MyI2C_ReceiveByte();			//接收指定寄存器的数据MyI2C_SendAck(1);					//发送应答，给从机非应答，终止从机的数据输出MyI2C_Stop();						//I2C终止return Data;
}/*** 函    数：MPU6050初始化* 参    数：无* 返 回 值：无*/
void MPU6050_Init(void)
{MyI2C_Init();									//先初始化底层的I2C/*MPU6050寄存器初始化，需要对照MPU6050手册的寄存器描述配置，此处仅配置了部分重要的寄存器*/MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01);		//电源管理寄存器1，取消睡眠模式，选择时钟源为X轴陀螺仪MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00);		//电源管理寄存器2，保持默认值0，所有轴均不待机MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09);		//采样率分频寄存器，配置采样率MPU6050_WriteReg(MPU6050_CONFIG, 0x06);			//配置寄存器，配置DLPFMPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18);	//陀螺仪配置寄存器，选择满量程为±2000°/sMPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18);	//加速度计配置寄存器，选择满量程为±16g
}/*** 函    数：MPU6050获取ID号* 参    数：无* 返 回 值：MPU6050的ID号*/
uint8_t MPU6050_GetID(void)
{return MPU6050_ReadReg(MPU6050_WHO_AM_I);		//返回WHO_AM_I寄存器的值
}/*** 函    数：MPU6050获取数据* 参    数：AccX AccY AccZ 加速度计X、Y、Z轴的数据，使用输出参数的形式返回，范围：-32768~32767* 参    数：GyroX GyroY GyroZ 陀螺仪X、Y、Z轴的数据，使用输出参数的形式返回，范围：-32768~32767* 返 回 值：无*/
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
{uint8_t DataH, DataL;								//定义数据高8位和低8位的变量DataH = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_H);		//读取加速度计X轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_L);		//读取加速度计X轴的低8位数据*AccX = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回DataH = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_H);		//读取加速度计Y轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_L);		//读取加速度计Y轴的低8位数据*AccY = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回DataH = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_H);		//读取加速度计Z轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_L);		//读取加速度计Z轴的低8位数据*AccZ = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回DataH = MPU6050_ReadReg(MPU6050_GYRO_XOUT_H);		//读取陀螺仪X轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_GYRO_XOUT_L);		//读取陀螺仪X轴的低8位数据*GyroX = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回DataH = MPU6050_ReadReg(MPU6050_GYRO_YOUT_H);		//读取陀螺仪Y轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_GYRO_YOUT_L);		//读取陀螺仪Y轴的低8位数据*GyroY = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回DataH = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_H);		//读取陀螺仪Z轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_L);		//读取陀螺仪Z轴的低8位数据*GyroZ = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回
}

MPU6050.h

#ifndef __MPU6050_H
#define __MPU6050_Hvoid MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data);
uint8_t MPU6050_ReadReg(uint8_t RegAddress);void MPU6050_Init(void);
uint8_t MPU6050_GetID(void);
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ);#endif

MPU6050_reg.h

#ifndef __MPU6050_REG_H
#define __MPU6050_REG_H#define	MPU6050_SMPLRT_DIV		0x19
#define	MPU6050_CONFIG			0x1A
#define	MPU6050_GYRO_CONFIG		0x1B
#define	MPU6050_ACCEL_CONFIG	0x1C#define	MPU6050_ACCEL_XOUT_H	0x3B
#define	MPU6050_ACCEL_XOUT_L	0x3C
#define	MPU6050_ACCEL_YOUT_H	0x3D
#define	MPU6050_ACCEL_YOUT_L	0x3E
#define	MPU6050_ACCEL_ZOUT_H	0x3F
#define	MPU6050_ACCEL_ZOUT_L	0x40
#define	MPU6050_TEMP_OUT_H		0x41
#define	MPU6050_TEMP_OUT_L		0x42
#define	MPU6050_GYRO_XOUT_H		0x43
#define	MPU6050_GYRO_XOUT_L		0x44
#define	MPU6050_GYRO_YOUT_H		0x45
#define	MPU6050_GYRO_YOUT_L		0x46
#define	MPU6050_GYRO_ZOUT_H		0x47
#define	MPU6050_GYRO_ZOUT_L		0x48#define	MPU6050_PWR_MGMT_1		0x6B
#define	MPU6050_PWR_MGMT_2		0x6C
#define	MPU6050_WHO_AM_I		0x75#endif

1. 配置类寄存器

MPU6050_SMPLRT_DIV（0x19）：采样率分频寄存器，设置传感器数据输出的采样率，分频值 = 寄存器值 + 1，影响加速度计、陀螺仪数据更新速度。
MPU6050_CONFIG（0x1A）：配置寄存器，控制低通滤波（LPF）参数，决定加速度计、陀螺仪原始数据的滤波频率，过滤高频噪声。
MPU6050_GYRO_CONFIG（0x1B）：陀螺仪配置寄存器，设置陀螺仪量程（如 ±250°/s、±500°/s 等）、自检使能等。
MPU6050_ACCEL_CONFIG（0x1C）：加速度计配置寄存器，设置加速度计量程（如 ±2g、±4g 等）、自检使能等。

2. 数据输出寄存器

加速度计数据（MPU6050_ACCEL_XOUT_H~ZOUT_L，0x3B~0x40）：存储 X/Y/Z 轴加速度原始数据（高 8 位 + 低 8 位），需结合量程换算为实际加速度值（如 g 为单位）。
温度数据（MPU6050_TEMP_OUT_H~L，0x41~0x42）：存储内部温度传感器原始数据，通过公式换算为摄氏 / 华氏温度。
陀螺仪数据（MPU6050_GYRO_XOUT_H~ZOUT_L，0x43~0x48）：存储 X/Y/Z 轴角速度原始数据（高 8 位 + 低 8 位），结合量程换算为实际角速度（如 °/s 为单位）。

3. 电源与识别寄存器

MPU6050_PWR_MGMT_1（0x6B）：电源管理寄存器 1，控制设备唤醒、睡眠模式，设置时钟源（如内部 8MHz 振荡器、外部时钟）。
MPU6050_PWR_MGMT_2（0x6C）：电源管理寄存器 2，控制加速度计、陀螺仪各轴的待机模式，实现低功耗配置。
MPU6050_WHO_AM_I（0x75）：设备 ID 寄存器，读取固定值（通常 0x68 ），用于检测设备是否正常连接、通信。

4.3相关API

1. 引脚配置层 API

函数名	功能描述	参数说明	返回值
`MyI2C_Init()`	初始化 I²C 引脚（PB10/SCL、PB11/SDA）为开漏输出，并释放总线	无	无
`MyI2C_W_SCL(uint8_t BitValue)`	设置 SCL 引脚电平（0 = 低，1 = 高），控制时钟线	`BitValue`：0 或 1	无
`MyI2C_W_SDA(uint8_t BitValue)`	设置 SDA 引脚电平（0 = 低，1 = 高），控制数据线	`BitValue`：0 或 1	无
`MyI2C_R_SDA(void)`	读取 SDA 引脚当前电平，用于接收从机数据或应答	无	`uint8_t`：0 或 1

2. 协议层 API

函数名	功能描述	参数说明	返回值
`MyI2C_Start()`	产生 I²C 起始信号（SCL 高电平时，SDA 由高变低），标志通信开始	无	无
`MyI2C_Stop()`	产生 I²C 停止信号（SCL 高电平时，SDA 由低变高），释放总线	无	无
`MyI2C_SendByte(uint8_t Byte)`	发送 1 字节数据（高位先传），逐位输出到 SDA 线，并等待从机应答	`Byte`：待发送的数据（0x00~0xFF）	无
`MyI2C_ReceiveByte(void)`	接收 1 字节数据（高位先收），从 SDA 线读取从机发送的数据	无	`uint8_t`：接收到的数据
`MyI2C_SendAck(uint8_t AckBit)`	发送应答位（控制 SDA），告知从机是否继续发送数据	`AckBit`：0 = 应答（继续），1 = 非应答（停止）	无
`MyI2C_ReceiveAck(void)`	接收从机应答位，判断从机是否成功接收数据	无

4.4现象

软件与硬件现象相同

五、硬件I2C读写MPU6050

5.1接线图

在这里插入图片描述

5.2代码

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MPU6050.h"uint8_t ID;								//定义用于存放ID号的变量
int16_t AX, AY, AZ, GX, GY, GZ;			//定义用于存放各个数据的变量int main(void)
{/*模块初始化*/OLED_Init();		//OLED初始化MPU6050_Init();		//MPU6050初始化/*显示ID号*/OLED_ShowString(1, 1, "ID:");		//显示静态字符串ID = MPU6050_GetID();				//获取MPU6050的ID号OLED_ShowHexNum(1, 4, ID, 2);		//OLED显示ID号while (1){MPU6050_GetData(&AX, &AY, &AZ, &GX, &GY, &GZ);		//获取MPU6050的数据OLED_ShowSignedNum(2, 1, AX, 5);					//OLED显示数据OLED_ShowSignedNum(3, 1, AY, 5);OLED_ShowSignedNum(4, 1, AZ, 5);OLED_ShowSignedNum(2, 8, GX, 5);OLED_ShowSignedNum(3, 8, GY, 5);OLED_ShowSignedNum(4, 8, GZ, 5);}
}

MPU6050.c

#include "stm32f10x.h"                  // Device header
#include "MPU6050_Reg.h"#define MPU6050_ADDRESS		0xD0		//MPU6050的I2C从机地址/*** 函    数：MPU6050等待事件* 参    数：同I2C_CheckEvent* 返 回 值：无*/
void MPU6050_WaitEvent(I2C_TypeDef* I2Cx, uint32_t I2C_EVENT)
{uint32_t Timeout;Timeout = 10000;									//给定超时计数时间while (I2C_CheckEvent(I2Cx, I2C_EVENT) != SUCCESS)	//循环等待指定事件{Timeout --;										//等待时，计数值自减if (Timeout == 0)								//自减到0后，等待超时{/*超时的错误处理代码，可以添加到此处*/break;										//跳出等待，不等了}}
}/*** 函    数：MPU6050写寄存器* 参    数：RegAddress 寄存器地址，范围：参考MPU6050手册的寄存器描述* 参    数：Data 要写入寄存器的数据，范围：0x00~0xFF* 返 回 值：无*/
void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data)
{I2C_GenerateSTART(I2C2, ENABLE);										//硬件I2C生成起始条件MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);					//等待EV5I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Transmitter);	//硬件I2C发送从机地址，方向为发送MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED);	//等待EV6I2C_SendData(I2C2, RegAddress);											//硬件I2C发送寄存器地址MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTING);			//等待EV8I2C_SendData(I2C2, Data);												//硬件I2C发送数据MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED);				//等待EV8_2I2C_GenerateSTOP(I2C2, ENABLE);											//硬件I2C生成终止条件
}/*** 函    数：MPU6050读寄存器* 参    数：RegAddress 寄存器地址，范围：参考MPU6050手册的寄存器描述* 返 回 值：读取寄存器的数据，范围：0x00~0xFF*/
uint8_t MPU6050_ReadReg(uint8_t RegAddress)
{uint8_t Data;I2C_GenerateSTART(I2C2, ENABLE);										//硬件I2C生成起始条件MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);					//等待EV5I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Transmitter);	//硬件I2C发送从机地址，方向为发送MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED);	//等待EV6I2C_SendData(I2C2, RegAddress);											//硬件I2C发送寄存器地址MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED);				//等待EV8_2I2C_GenerateSTART(I2C2, ENABLE);										//硬件I2C生成重复起始条件MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);					//等待EV5I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Receiver);		//硬件I2C发送从机地址，方向为接收MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED);		//等待EV6I2C_AcknowledgeConfig(I2C2, DISABLE);									//在接收最后一个字节之前提前将应答失能I2C_GenerateSTOP(I2C2, ENABLE);											//在接收最后一个字节之前提前申请停止条件MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_RECEIVED);				//等待EV7Data = I2C_ReceiveData(I2C2);											//接收数据寄存器I2C_AcknowledgeConfig(I2C2, ENABLE);									//将应答恢复为使能，为了不影响后续可能产生的读取多字节操作return Data;
}/*** 函    数：MPU6050初始化* 参    数：无* 返 回 值：无*/
void MPU6050_Init(void)
{/*开启时钟*/RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C2, ENABLE);		//开启I2C2的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//开启GPIOB的时钟/*GPIO初始化*/GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);					//将PB10和PB11引脚初始化为复用开漏输出/*I2C初始化*/I2C_InitTypeDef I2C_InitStructure;						//定义结构体变量I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;				//模式，选择为I2C模式I2C_InitStructure.I2C_ClockSpeed = 50000;				//时钟速度，选择为50KHzI2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;		//时钟占空比，选择Tlow/Thigh = 2I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;				//应答，选择使能I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;	//应答地址，选择7位，从机模式下才有效I2C_InitStructure.I2C_OwnAddress1 = 0x00;				//自身地址，从机模式下才有效I2C_Init(I2C2, &I2C_InitStructure);						//将结构体变量交给I2C_Init，配置I2C2/*I2C使能*/I2C_Cmd(I2C2, ENABLE);									//使能I2C2，开始运行/*MPU6050寄存器初始化，需要对照MPU6050手册的寄存器描述配置，此处仅配置了部分重要的寄存器*/MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01);				//电源管理寄存器1，取消睡眠模式，选择时钟源为X轴陀螺仪MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00);				//电源管理寄存器2，保持默认值0，所有轴均不待机MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09);				//采样率分频寄存器，配置采样率MPU6050_WriteReg(MPU6050_CONFIG, 0x06);					//配置寄存器，配置DLPFMPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18);			//陀螺仪配置寄存器，选择满量程为±2000°/sMPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18);			//加速度计配置寄存器，选择满量程为±16g
}/*** 函    数：MPU6050获取ID号* 参    数：无* 返 回 值：MPU6050的ID号*/
uint8_t MPU6050_GetID(void)
{return MPU6050_ReadReg(MPU6050_WHO_AM_I);		//返回WHO_AM_I寄存器的值
}/*** 函    数：MPU6050获取数据* 参    数：AccX AccY AccZ 加速度计X、Y、Z轴的数据，使用输出参数的形式返回，范围：-32768~32767* 参    数：GyroX GyroY GyroZ 陀螺仪X、Y、Z轴的数据，使用输出参数的形式返回，范围：-32768~32767* 返 回 值：无*/
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
{uint8_t DataH, DataL;								//定义数据高8位和低8位的变量DataH = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_H);		//读取加速度计X轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_L);		//读取加速度计X轴的低8位数据*AccX = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回DataH = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_H);		//读取加速度计Y轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_L);		//读取加速度计Y轴的低8位数据*AccY = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回DataH = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_H);		//读取加速度计Z轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_L);		//读取加速度计Z轴的低8位数据*AccZ = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回DataH = MPU6050_ReadReg(MPU6050_GYRO_XOUT_H);		//读取陀螺仪X轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_GYRO_XOUT_L);		//读取陀螺仪X轴的低8位数据*GyroX = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回DataH = MPU6050_ReadReg(MPU6050_GYRO_YOUT_H);		//读取陀螺仪Y轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_GYRO_YOUT_L);		//读取陀螺仪Y轴的低8位数据*GyroY = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回DataH = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_H);		//读取陀螺仪Z轴的高8位数据DataL = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_L);		//读取陀螺仪Z轴的低8位数据*GyroZ = (DataH << 8) | DataL;						//数据拼接，通过输出参数返回
}

MPU6050.h

#ifndef __MPU6050_H
#define __MPU6050_Hvoid MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data);
uint8_t MPU6050_ReadReg(uint8_t RegAddress);void MPU6050_Init(void);
uint8_t MPU6050_GetID(void);
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ);#endif

MPU6050_reg.h

5.3相关API

1. 核心功能 API 列表

函数名	功能描述	参数说明	返回值
`MPU6050_Init()`	初始化 MPU6050 传感器（配置 I²C 接口、唤醒芯片、设置量程等）	无	无
`MPU6050_GetID()`	读取 MPU6050 的设备 ID（用于验证设备连接）	无	`uint8_t`：设备 ID（正常为 0x68）
`MPU6050_WriteReg()`	向 MPU6050 指定寄存器写入数据	`RegAddress`：寄存器地址 `Data`：写入数据（0x00~0xFF）	无
`MPU6050_ReadReg()`	从 MPU6050 指定寄存器读取数据	`RegAddress`：寄存器地址	`uint8_t`：读取的数据
`MPU6050_GetData()`	获取加速度计和陀螺仪的原始数据（16 位）	`AccX/Y/Z`：加速度计数据指针 `GyroX/Y/Z`：陀螺仪数据指针	无
`MPU6050_WaitEvent()`	等待 I²C 通信事件完成（内部用于硬件 I²C 的状态检测）	`I2Cx`：I²C 外设指针 `I2C_EVENT`：目标事件	无

2. 关键 API 详细说明

2.1 MPU6050_Init () - 传感器初始化

功能流程：

开启 I2C2 和 GPIOB 时钟，配置 PB10/PB11 为复用开漏输出（硬件 I²C 专用引脚）
初始化 I2C2 参数：
- 模式：I2C 模式
- 速率：50kHz（标准模式）
- 应答：使能 7 位地址应答
配置 MPU6050 寄存器：
- 唤醒芯片（PWR_MGMT_1 = 0x01）
- 设置加速度计量程 ±16g（ACCEL_CONFIG = 0x18）
- 设置陀螺仪量程 ±2000°/s（GYRO_CONFIG = 0x18）

调用示例：

运行

MPU6050_Init();  // 初始化后即可读取传感器数据

2.2 MPU6050_WriteReg () - 写寄存器

通信流程：

生成 I²C 起始信号
发送从机写地址（0xD0），等待 EV6 事件
发送寄存器地址，等待 EV8 事件
发送数据，等待 EV8_2 事件
生成停止信号

参数说明：

RegAddress：寄存器地址（如MPU6050_PWR_MGMT_1 = 0x6B）
Data：写入数据（如0x01表示唤醒芯片）

代码示例：

运行

MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09);  // 设置采样率分频

2.3 MPU6050_ReadReg () - 读寄存器

通信流程：

生成起始信号→发送写地址→发送寄存器地址（第一次通信）
生成重复起始信号→发送读地址→接收数据（第二次通信）
接收前禁用应答，生成停止信号

关键逻辑：

运行

uint8_t Data = MPU6050_ReadReg(MPU6050_WHO_AM_I);  // 读设备ID

2.4 MPU6050_GetData () - 获取传感器数据

数据处理：

每个轴数据由 2 字节组成（高 8 位 + 低 8 位），需拼接为 16 位有符号数

示例（加速度 X 轴）：

运行

DataH = MPU6050_ReadReg(0x3B);  // 高字节
DataL = MPU6050_ReadReg(0x3C);  // 低字节
*AccX = (DataH << 8) | DataL;   // 拼接为16位

量程与数值转换：
- 加速度 ±16g：1LSB = 16g / 32768 ≈ 0.000488g
- 陀螺仪 ±2000°/s：1LSB = 2000°/s/ 32768 ≈ 0.061°/s

3. 硬件 I²C 与软件模拟的差异

特性	硬件 I²C（当前代码）	软件模拟 I²C（之前代码）
时序控制	由硬件外设自动生成，精度高	依赖软件延时，精度较低
CPU 占用率	低（通信时 CPU 可处理其他任务）	高（需全程控制 GPIO 翻转）
速率上限	支持高速模式（400kHz+）	通常≤100kHz
代码复杂度	需配置 I²C 外设寄存器，逻辑较复杂	仅操作 GPIO，代码更简洁
稳定性	抗干扰能力强，适合高速通信	易受 CPU 负载影响，需额外防抖

5.4现象

一、正常运行现象

系统初始化阶段
- OLED 屏幕第 1 行显示 ID:68（MPU6050 默认 ID 为 0x68），若 ID 显示为其他值（如 0xFF），则说明通信异常。
- 硬件连接正常时，MPU6050 芯片表面轻微发热（工作电流约 3.6mA）。
数据采集与显示阶段
- 加速度计数据（AX/AY/AZ）：
  - 静止时，Z 轴数据约为 + 16384（对应 + 1g，因重力方向竖直向下），X/Y 轴接近 0（±50 以内）。
  - 倾斜传感器时，对应轴数据线性变化（如 X 轴倾斜 45°，AX≈16384×sin45°≈11585）。
- 陀螺仪数据（GX/GY/GZ）：
  - 静止时，各轴数据接近 0（±50 以内），旋转传感器时，对应轴数据随角速度变化（如绕 Z 轴顺时针旋转，GZ 为正值）。
- OLED 显示格式（示例）：

  plaintext
```
ID:68
AX:+1234  GX:-056
AY:-0456  GY:+078
AZ:+16384 GZ:-012
```
