        在使用Design Vision中查看示意图时，可以在示意图中查看所选单元(Cell)、引脚(Pin)、端口(Port)或线网(Net)的扇入/扇出逻辑。用户可以在当前激活的示意图中添加逻辑层级，或打开一个新的示意图，也可以快速为一个引脚或一个单元中的多个引脚添加下一级逻辑。

快速添加引脚或单元的下一级扇入/扇出逻辑

        下面以图1为例，说明如何快速添加引脚或单元的下一级扇入/扇出逻辑。

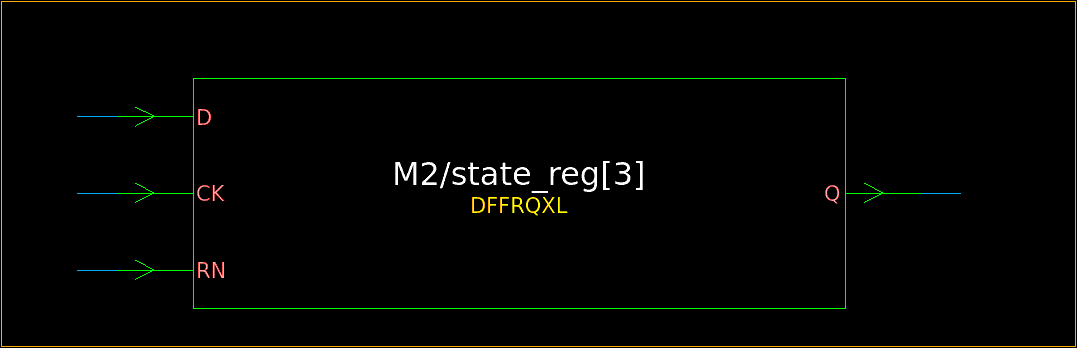

图1 触发器的示意图

方法一：双击单元即可在当前激活的示意图中为所有其输入/输出引脚添加下一级扇入/扇出逻辑，如图2所示。

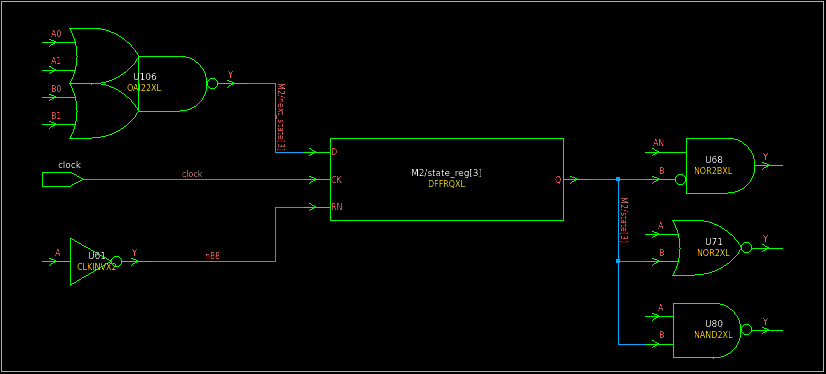

图2 双击快速添加下一级逻辑

方法二：选中单元，右键打开菜单点击Next Fanin/Fanout Level，如图3所示，结果与图2相同。

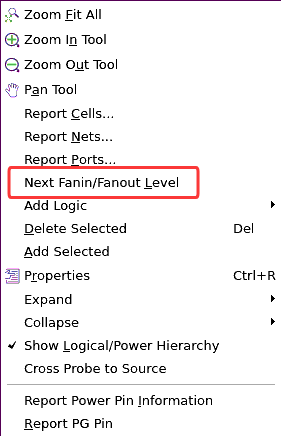

图3 通过右键菜单快速添加下一级逻辑

方法三：选中单元，选择Schematic菜单栏，点击Add Next Fanin/Fanout Level，如图4所示，结果与图2相同。

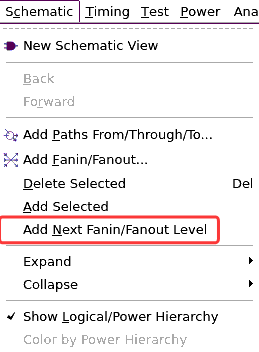

图4 通过菜单快速添加下一级逻辑

        如果只想添加部分引脚的扇入/扇出逻辑，只需要选中相应引脚并按上面三种方法操作即可。

添加多级扇入/扇出逻辑

        除了快速添加下一级扇入/扇出逻辑，也可以直接添加多级逻辑，下面将以图5为例进行说明。

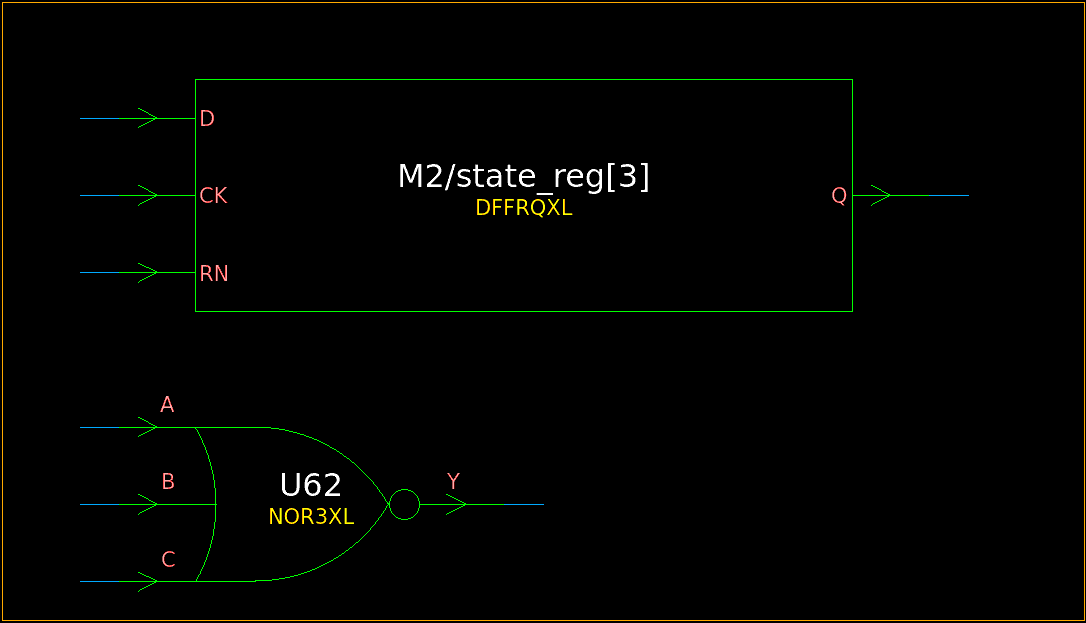

图5 触发器和或非门的示意图

1、选中一个或多个单元、引脚、端口或线网，为了简便这里只选择触发器。

2、点击工具栏图标，或选择菜单栏Schematic->Add Fanin/Fanout...，或右键菜单Add Logic->Fanin/Fanout...，扇入/扇出逻辑添加窗口将打开，如图6所示。

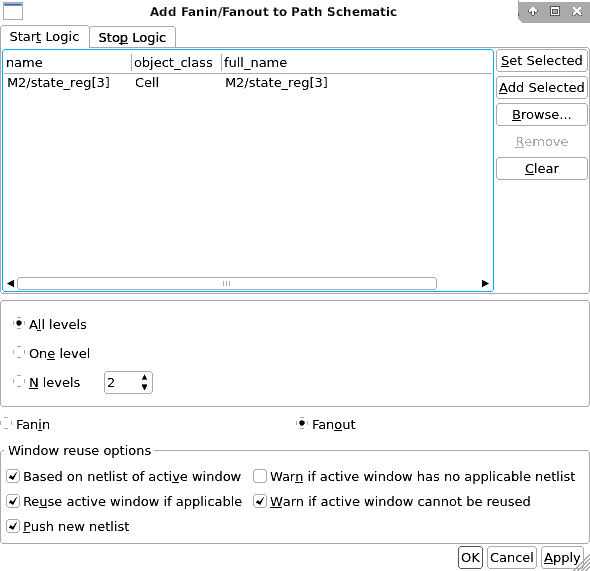

图6 扇入/扇出添加窗口

3、Start Logic列表中将所选对象的名称、类型和完整路径。

4、选择添加类型为Fanin或Fanout。

5、选择层级深度为All Levels、One level或自定义深度。

6、可以使用Set Selected重新选择Start Logic（这将把之前列表中项目清空），可以使用Add Selected将选中对象添加进列表，可以使用Remove删除项目，可以使用Clear清空列表，可以使用Browse，在对象选择器中进行选择。

7、点击Stop Logic标签可以设置终止对象（设置方式与Start Logic列表相同，如不设置，则会以之前选择的深度进行扇入/扇出逻辑添加），还可以选择Stop at sequential cells即在遇到时序逻辑时停止。

8、默认情况下，将直接在当前激活的示意图中添加扇入/扇出逻辑，一共有三个选项能控制显示方式，Based on netlist of active window选项表示在新示意图显示扇入/扇出逻辑，但保留原示意图的内容并会进行一些额外连接（如可以），如图7所示；Reuse active window if applicable选项表示在当前激活的示意图中扇入/扇出逻辑，保留原示意图的内容但不会进行一些额外连接（注意这与前一个选项的区别），如图8所示；Push new netlist选项表示在新示意图中显示扇入/扇出逻辑，且不保留原示意图的内容。

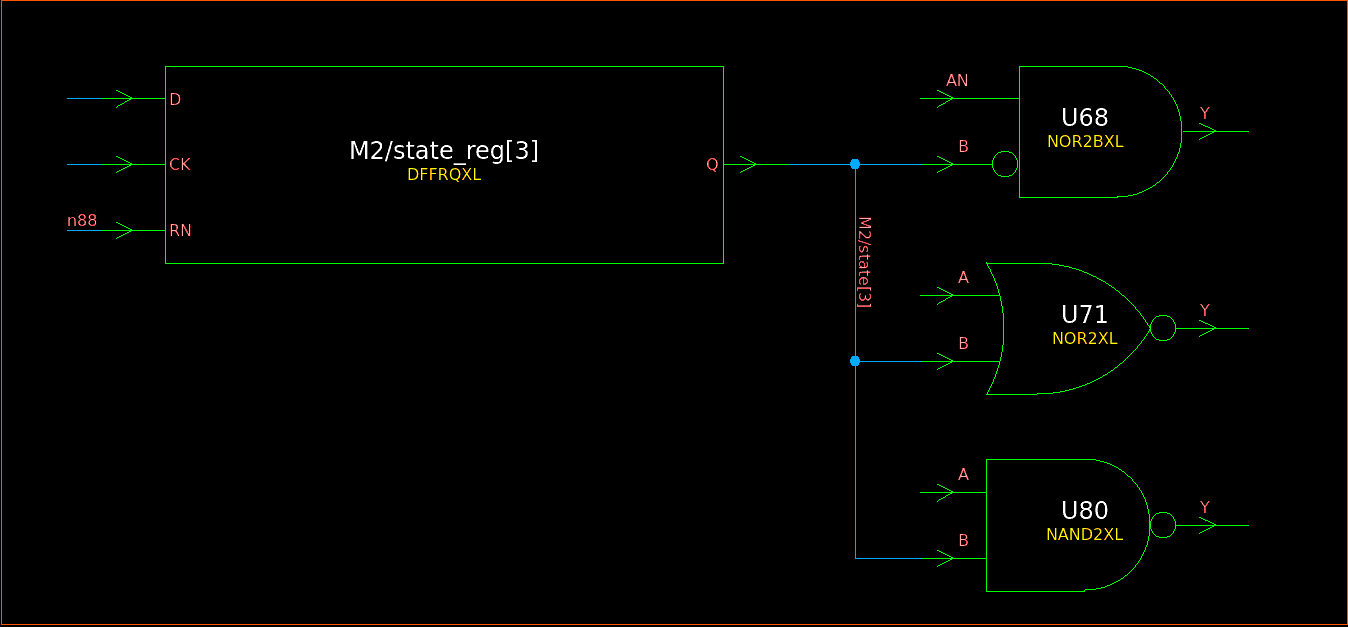

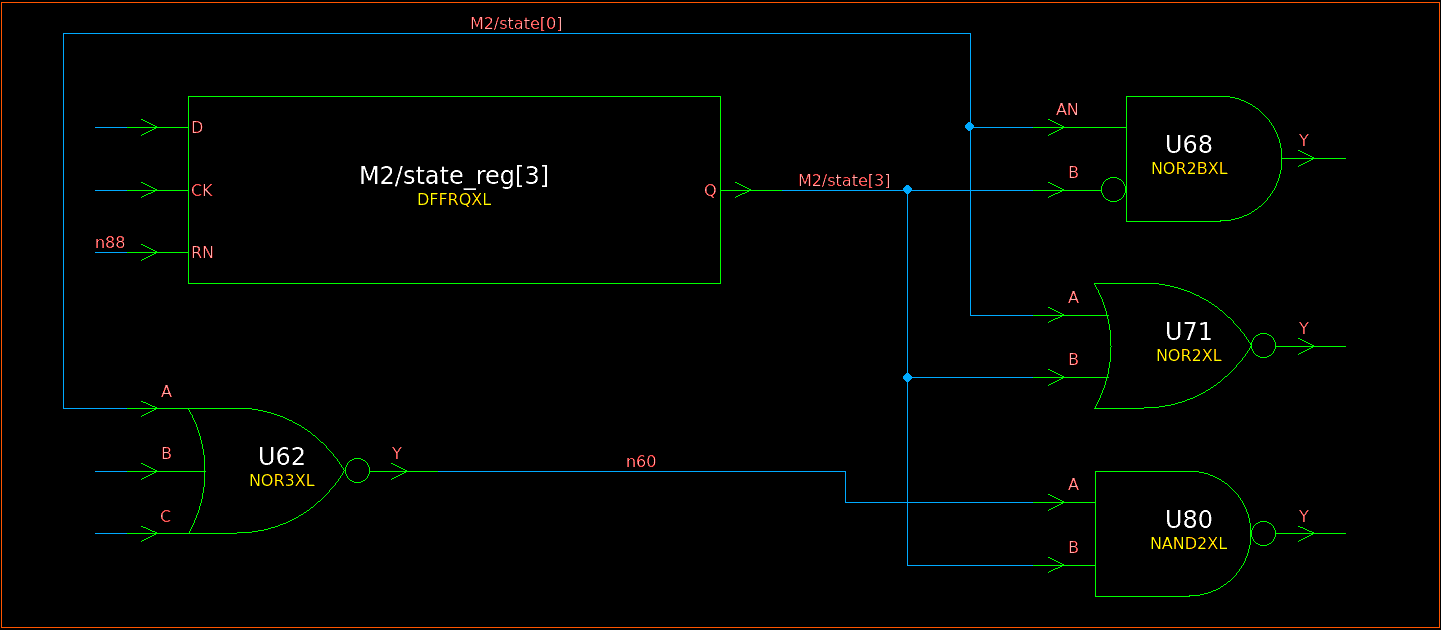

图7 Based on netlist of active window选项

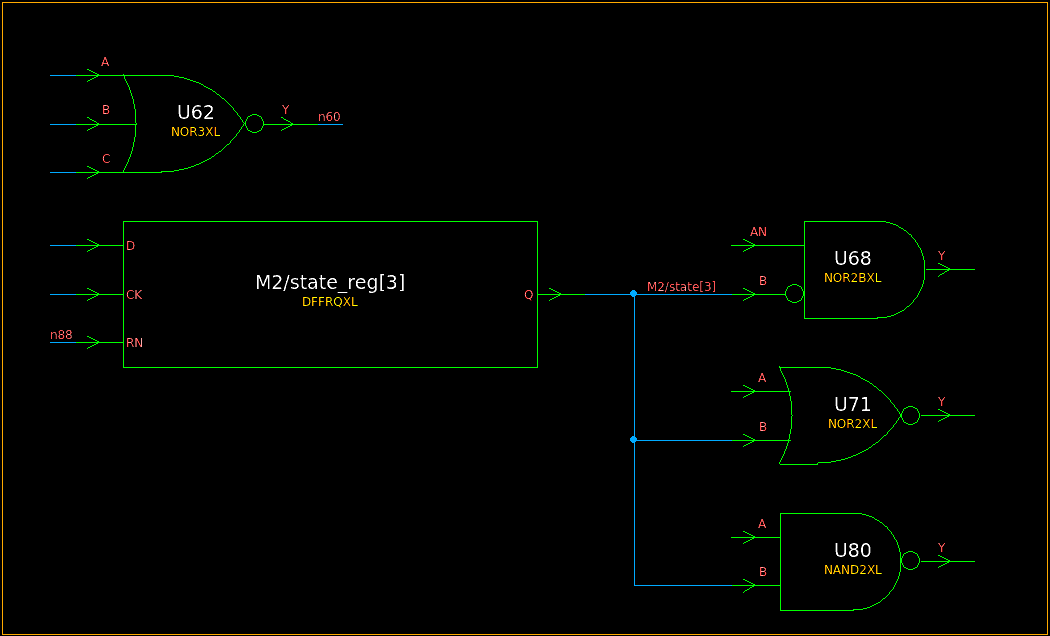

图8 Reuse active window if applicable选项

图9 Push new netlist选项

        当两个以上的选项同时指定时， Reuse active window if applicable选项优先级最高，Based on netlist of active window选项优先级其次，Push new netlist选项优先级最低。
