一、野蛮模式简介
野蛮模式VPN是指IPsec VPN中IKE协商采用野蛮模式（Aggressive Mode）的虚拟专用网络。它是IKE第一阶段协商的一种方式，与主模式相对，具有协商速度快但安全性稍低的特点。以下是具体介绍：
1、工作原理：野蛮模式允许同时传送与安全关联（SA）、密钥交换和认证相关的载荷，将这些载荷组合到一条消息中，减少了消息的往返次数。它只需交互3个消息，就可完成IKE第一阶段协商，相比主模式的6个消息，协商速度更快。
2、安全性：由于受到交换次数的限制，野蛮模式的ID信息会在1、2个消息中以明文的方式发送给对端，对对端身份没有保护，存在一定安全风险。而主模式会在5、6个消息中对ID信息进行加密，安全性更高。
3、适用场景：适用于企业总部和分支路由器其中一端外网无固定公网IP地址的场景，如以DHCP方式连接Internet的情况。还适用于存在NAT设备的情况，因为野蛮模式支持NAT转换，当防火墙以旁路模式或桥模式放于内网，与分部设备建立VPN时需要穿过其他出口设备，此时采用野蛮模式较为合适。

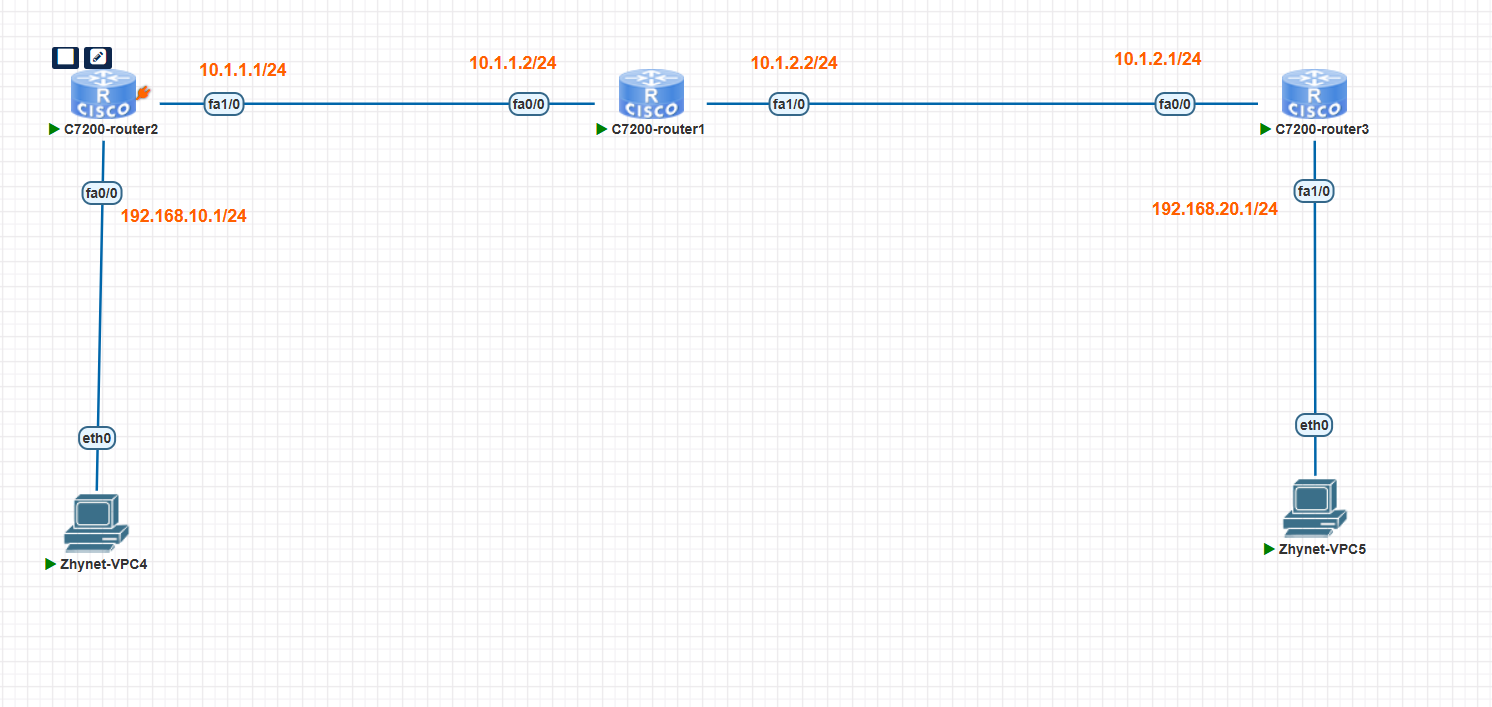

二、实验拓扑
三、实验配置
R2配置
###R2路由器上连通性配置
R2(config)#interface e0/0
R2(config-if)#ip address 192.168.10.1 255.255.255.0
R2(config-if)#no shutdown
R2(config)#interface e1/0
R2(config-if)#ip address 10.1.1.1 255.255.255.0
R2(config-if)#no shutdown
R2(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.2###R2路由器IpSec配置
R2(config)#crypto isakmp enable (optional)默认启用###R2路由器IpSec isakmp配置（阶段一的策略）
R2(config)#crypto isakmp policy 10
R2(config-isakmp)#hash md5
R2(config-isakmp)#authentication pre-share
R2(config-isakmp)#encryption 3des
R2(config-isakmp)#group 2###R2路由器Pre-Share认证配置以及野蛮模式：
R2(config)#crypto keyring ruijie //定义密钥链 ruijie
R2(conf-keyring)#pre-shared-key hostname 10.1.2.1 key ruijie123456 // ruijie123456 为 Pre-Share 密钥###R2配置isakmp profile:
R2(config)#crypto isakmp profile rj
R2(conf-isa-prof)#keyring ruijie //调用 ruijie 密钥链
R2(conf-isa-prof)#match identity host 10.1.2.1 //cisco 为对端 ID
R2(conf-isa-prof)#initiate mode aggressive //可选，开启野蛮模式。###R2路由器IpSec变换集配置（阶段二的策略）
R2(config)#crypto ipsec transform-set cisco esp-3des esp-md5-hmac
R2(cfg-crypto-trans)#mode tunnel###R2配置动态MAP
R2(CONFIG)#crypto dynamic-map ruijie 10
R2(config-crypto-map)#set transform-set cisco
R2(config-crypto-map)#set isakmp-profile rj //调用 profile ###R2路由器静态加密图并绑定动态map：
R2(config)#crypto map cisco 10 ipsec-isakmp dynamic ruijieR3配置
R3 (config)#interface e0/0
R3 (config-if)#ip address 10.1.2.1 255.255.255.0
R3 (config-if)#no shutdown
R3 (config)#interface e1/0
R3 (config-if)#ip address 192.168.20.1 255.255.255.0
R3 (config-if)#no shutdown
R3 (config)#ip route 0.0.0.0 0.0.0.0 10.1.2.1
###R3路由器IpSec配置
R3(config)#crypto isakmp enable (optional)默认启用
###R3路由器IpSec isakmp配置（阶段一的策略）
R3(config)#crypto isakmp policy 10
R3(config-isakmp)#hash md5
R3(config-isakmp)#authentication pre-share
R3(config-isakmp)#encryption 3des
R3(config-isakmp)#group 2
###R3路由器Pre-Share认证配置以及使用积极模式：
R3(config)#crypto isakmp peer address 10.1.1.1 //R3 为发起者，此时为对端 IP
R3(config-isakmp-peer)#set aggressive-mode password ruijie123456
R3(config-isakmp-peer)#set aggressive-mode client-endpoint fqdn cisco （使用 FQDN 全域名作为自己的身份,如：cisco）
###R3路由器IpSec变换集配置（阶段二的策略）
R3(config)#crypto ipsec transform-set cisco esp-3des esp-md5-hmac
R3(cfg-crypto-trans)#mode tunnel
###R3路由器加密图的配置
R3(config)#crypto map cisco 10 ipsec-isakmp
R3(config-crypto-map)#set peer 10.1.1.1
R3(config-crypto-map)#set transform-set cisco
R3(config-crypto-map)#match address 101
###R3路由器定义感兴趣流量
R3(config)#access-list 101 permit ip 192.168.20.0 0.0.0.255 192.168.10.0 0.0.0.255
###R3路由器加密图绑定到接口
R3(config)#interface e0/0
R3(config-if)#crypto map ciscoR1只需配置两端接口IP地址

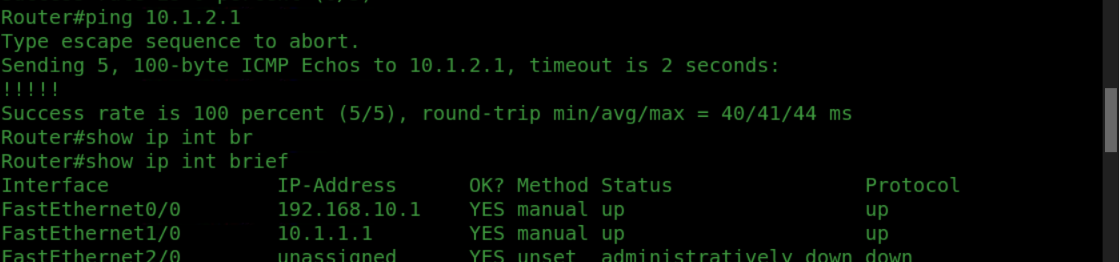

测试连通性

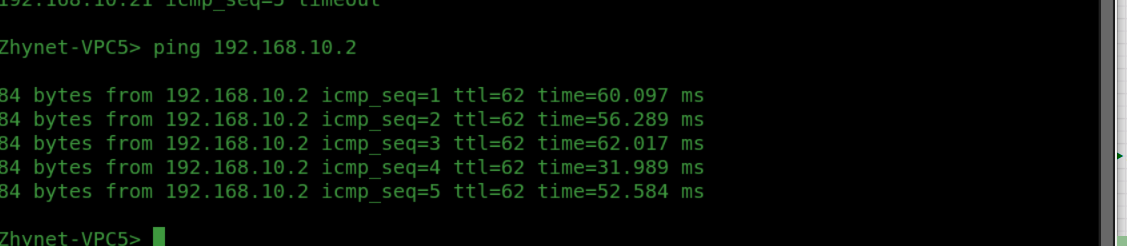

先使用pc5 ping pc4
再使用pc4 ping pc5

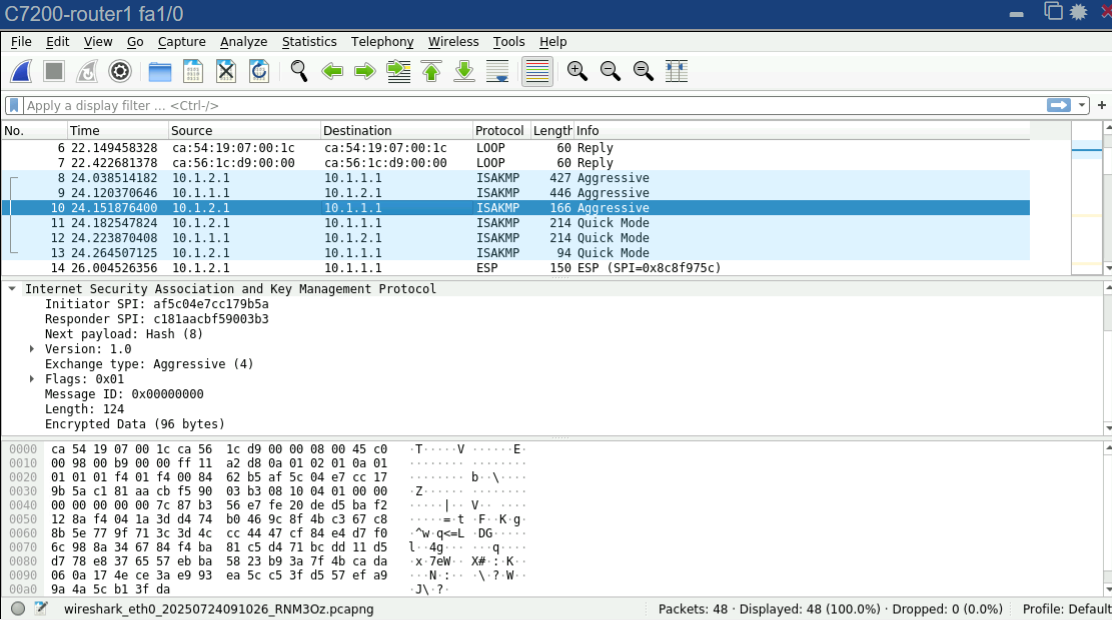

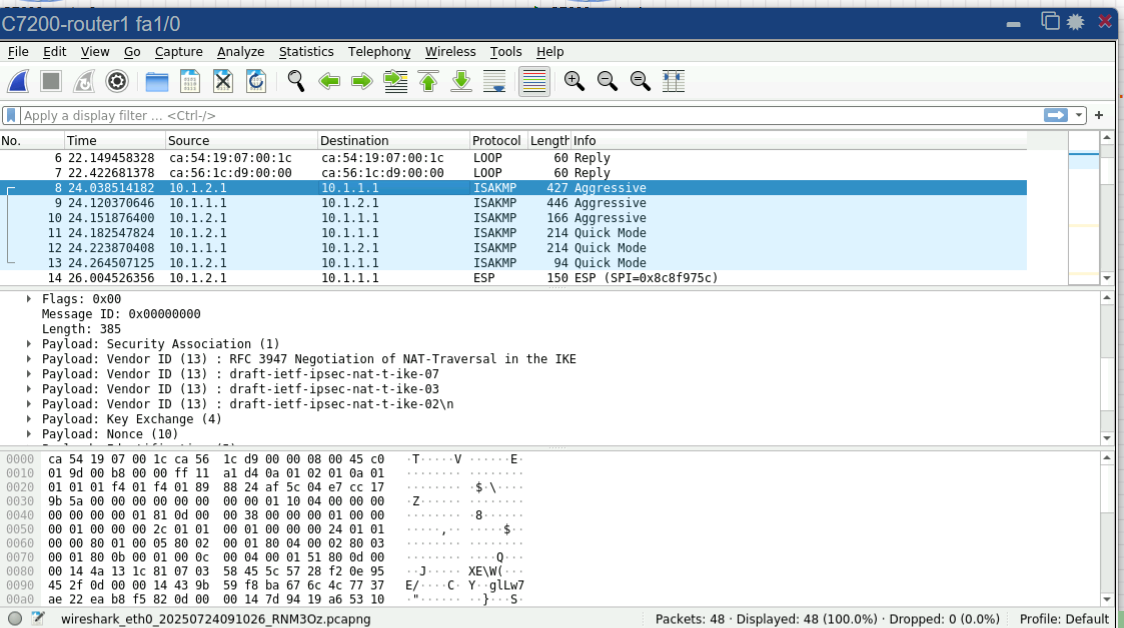

抓包测试如下

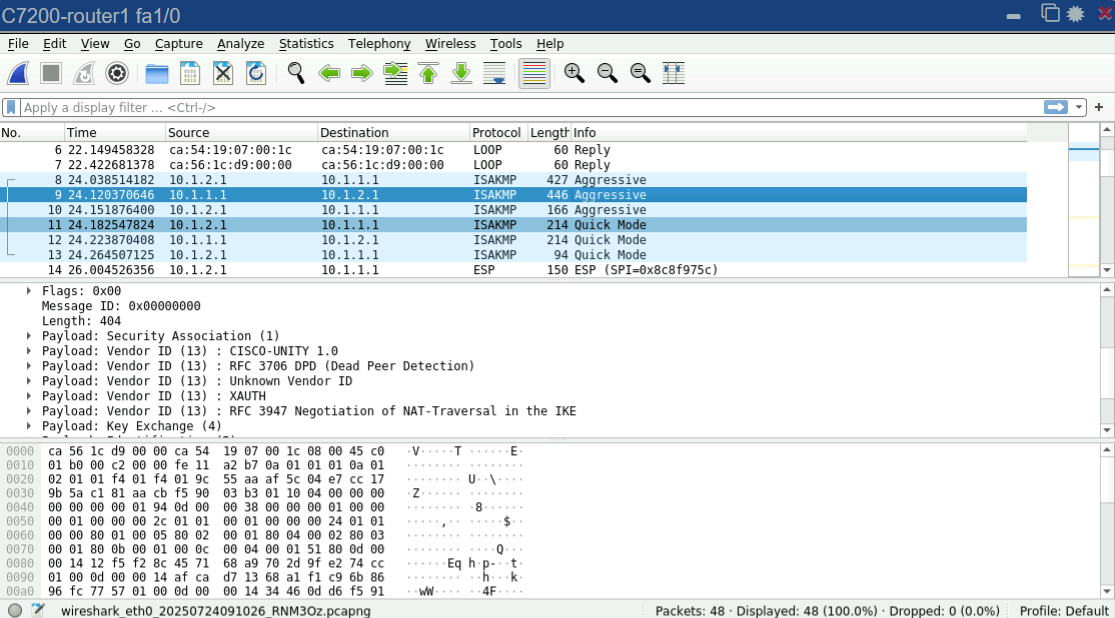

野蛮模式允许同时传送与安全关联（SA）、密钥交换和认证相关的载荷，将这些载荷组合到一条消息中，减少了消息的往返次数。它只需交互 3 个消息，就可完成 IKE 第一阶段协商，相比主模式的 6 个消息，协商速度更快。
由于受到交换次数的限制，野蛮模式的 ID 信息会在 1、2 个消息中以明文的方式发送给对端，对对端身份没有保护，存在一定安全风险。而主模式会在 5、6 个消息中对 ID 信息进行加密，安全性更高。

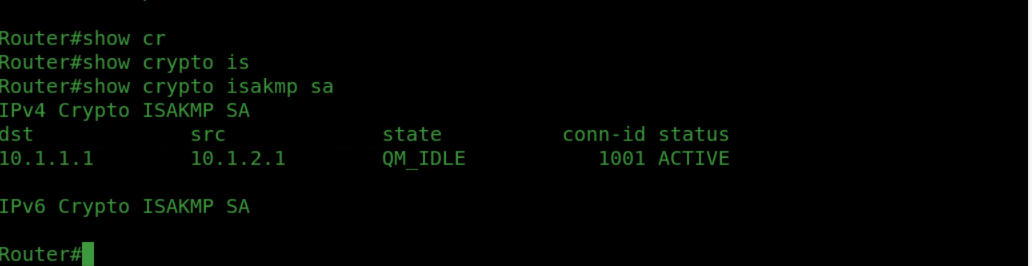

查看路由器isakmp sa
state 为QM_IDLE说明第一阶段成功

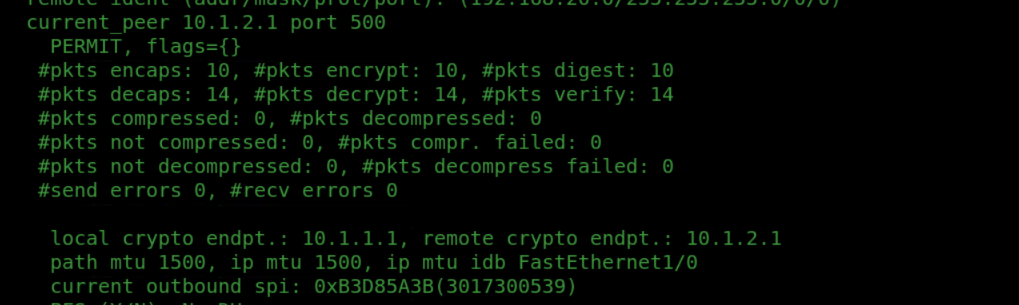

查看路由器IPSec sa
数字非0说明IPsec sa 已经开始对IP数据进行保护

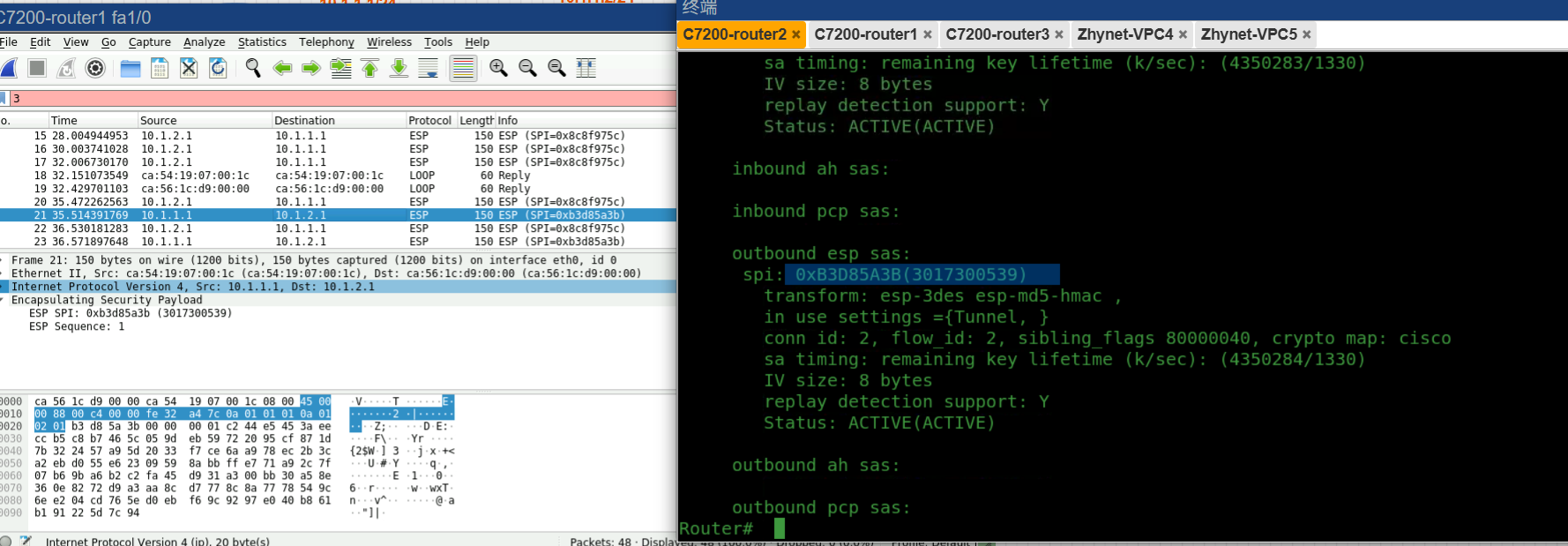

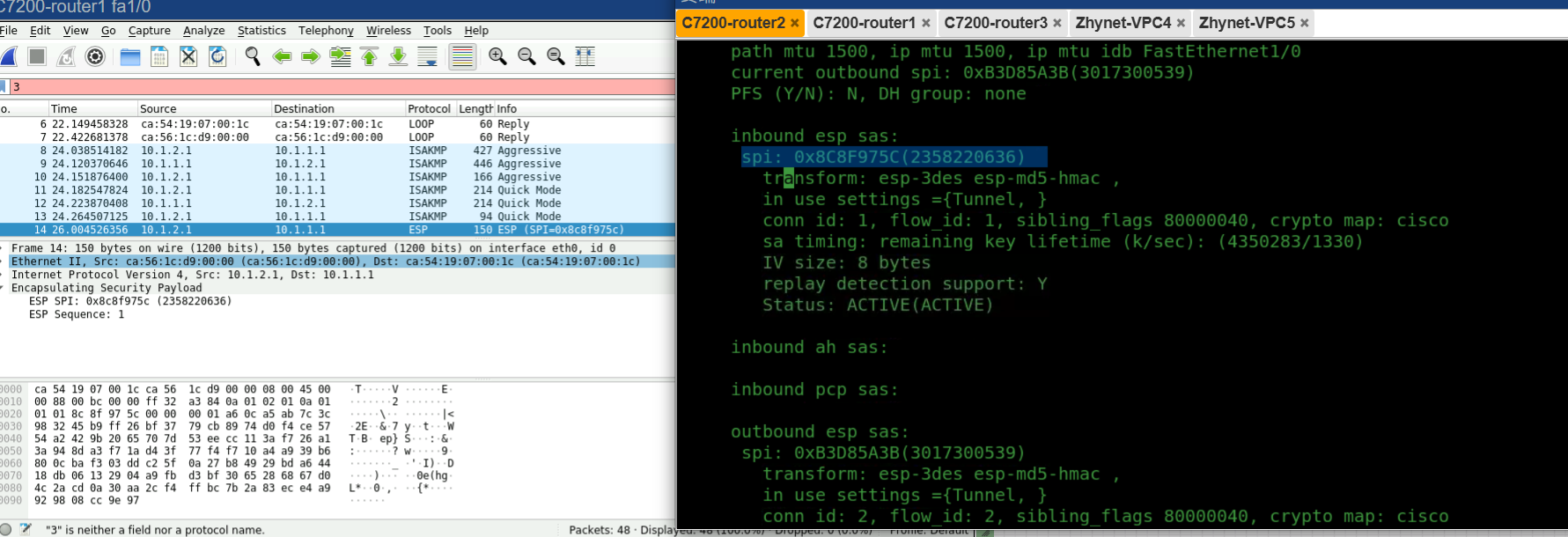

R2的入向SA的 SPI对应R3的出 向SA的SPI，即 相同SPI的SA中 安全策略及密 钥匙相同的
当R3收到R2发送过来的ESP报文后，提取ESP头部中的SPI，在本地 SADB中找到该SPI对应的SA后，进行验证及解密操作，还原原始IP数据
)
