一、IP QoS 技术是什么

1.1 定义与概念

IP QoS（Quality of Service）技术，即 IP 服务质量技术，是指在 IP 网络中，通过一系列技术手段和策略，对网络流量进行管理和控制，以满足不同业务对网络服务质量的要求。它并非增加网络的带宽资源，而是依据业务需求和网络管理要求，合理配置带宽，对数据包进行合理排队，对含有内容标记的数据包加以优化，并赋予较高优先级，从而实现加速传输与实时交互 。其追求的传输质量，不仅要保证数据准确到达目的地，还需确保数据包的顺序性、完整性以及实时性。

简单来说，IP QoS 技术就像是交通警察，在网络这个 “交通大网” 中，面对众多的数据 “车辆”，它能依据不同数据的重要性和紧急程度，合理分配 “道路资源”（带宽），指挥数据 “车辆” 有序通行，避免出现 “交通拥堵”（网络拥塞），让重要的数据能够快速、稳定地抵达目的地。

1.2 重要性和应用场景

在如今丰富多样的网络应用中，不同的业务对网络服务质量有着不同的要求。例如视频会议，需要稳定的低延迟网络环境，以保证音视频的实时传输，避免出现卡顿、延迟等现象，让远程交流如同面对面沟通一样顺畅；在线游戏则对网络的延迟和抖动极为敏感，哪怕是几毫秒的延迟变化，都可能影响玩家的操作体验，导致游戏中的角色响应迟缓、技能释放延迟等问题，所以需要 IP QoS 技术保障网络的稳定和低延迟；对于远程办公来说，像文件传输、实时协作等功能，也依赖于可靠的网络服务质量，确保工作的高效进行，不会因为网络问题而耽误业务进展。

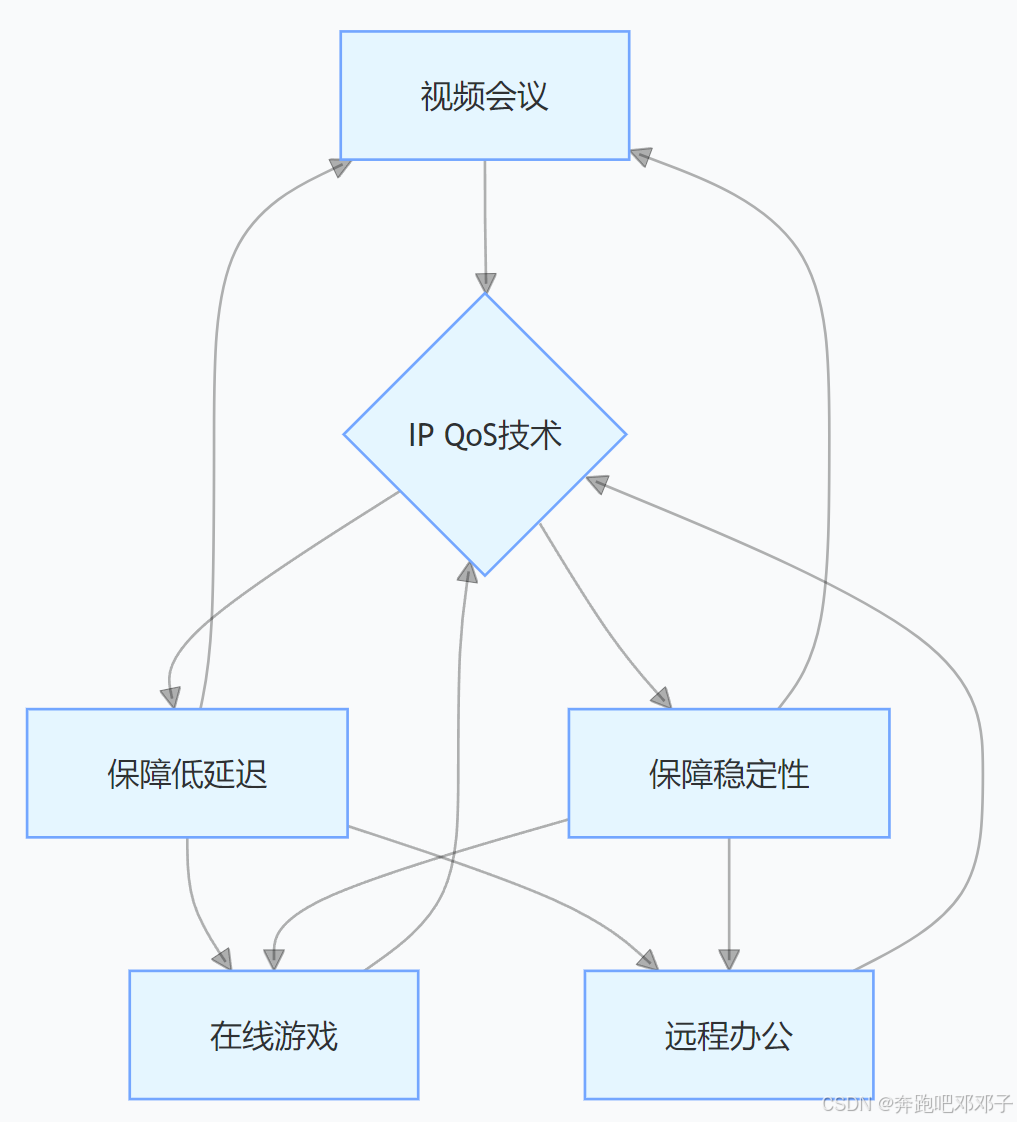

下面用流程图来展示 IP QoS 技术在这些场景中的作用：

在视频会议场景中，通过 IP QoS 技术，可以为视频会议的数据流标记较高的优先级，在网络设备（如路由器、交换机）进行数据转发时，优先处理这些高优先级的视频会议数据包，保证其在网络拥塞时也能快速传输，从而实现稳定、流畅的音视频通信。在在线游戏场景下，IP QoS 技术能够对游戏数据包进行特殊处理，分配足够的带宽，降低延迟和抖动，确保玩家在游戏中的操作指令能够及时传达给游戏服务器，服务器的响应也能迅速返回给玩家，提升游戏体验。而在远程办公中，IP QoS 技术可以根据不同的办公应用类型，对文件传输、即时通讯、云盘访问等数据流量进行分类管理，合理分配带宽资源，保证关键业务的高效运行。

二、IP QoS 技术原理

2.1 流量分类与标记

流量分类是 IP QoS 技术的基础，它依据流量的特征、目的、来源等因素，对网络流量进行划分和归类 。常见的分类依据包括协议类型（如 HTTP、FTP、SMTP 等）、端口号（如 80 用于 HTTP 协议、443 用于 HTTPS 协议、21 用于 FTP 协议等）、源 IP 地址和目的 IP 地址、源端口和目的端口以及流量大小、传输速率等。

常见的流量分类方法有以下几种：

• 基于五元组的分类：五元组包括源 IP 地址、目的 IP 地址、源端口、目的端口和协议类型。通过五元组可以唯一确定一个网络连接，因此基于五元组的分类方法具有很高的准确性。例如，在企业网络中，可以根据源 IP 地址（企业内部员工的 IP 段）和目的 IP 地址（外部服务器的 IP）以及协议类型（如 HTTP），将员工访问外部网页的流量区分出来。
• 基于流量行为的分类：通过分析流量的传输行为，如传输速率、流量大小、传输时间等，可以将流量分为正常流量和异常流量。异常流量可能表示网络攻击或恶意行为。比如，在短时间内出现大量来自同一源 IP 地址且具有相同目的 IP 地址和端口的流量，且传输速率远超正常水平，就可能是遭受了 DDoS 攻击，这种流量就可以被分类为异常流量。
• 基于深度包检测的分类：深度包检测（DPI）是一种更高级的流量分类方法，它不仅分析五元组，还对数据包的载荷进行深度分析，以识别应用层协议和内容。例如，有些加密流量，仅通过端口和协议类型无法准确识别，而 DPI 技术可以深入分析数据包内容，即使在加密的情况下，也能根据特定的应用层特征（如特定的加密算法模式、应用层协议的特征字符串等）来识别出流量所属的应用类型。

流量标记则是为了便于管理和控制，对已分类的流量进行标识和区分的操作 。其作用主要体现在以下几个方面：

• 流量优先级控制：可以根据流量标记来设置不同流量的优先级，确保关键业务的流量得到优先处理。比如，将视频会议的流量标记为高优先级，在网络设备进行数据转发时，优先处理这些高优先级的视频会议数据包，保证其在网络拥塞时也能快速传输，实现稳定、流畅的音视频通信。
• 流量过滤：通过对标记的流量进行过滤，可以阻止恶意流量进入网络，提高网络安全性。例如，将被识别为恶意攻击的流量标记后，在网络边界设备（如防火墙）上，根据标记设置过滤规则，直接丢弃这些恶意流量，防止其对网络造成破坏。
• 流量统计与分析：通过对标记的流量进行统计和分析，可以了解网络流量的分布和趋势，为网络优化提供依据。比如，统计不同应用类型（通过流量标记区分）的流量使用情况，发现某些时间段内视频类流量占用带宽过高，导致其他业务受到影响，就可以针对性地调整策略，如在高峰时段对视频流量进行限速，保障其他关键业务的正常运行。

流量标记的实现方式主要有以下几种：

• 网络设备：在网络设备（如路由器、交换机）中，可以通过配置访问控制列表（ACL）来实现流量标记。ACL 可以根据流量的特征，如源 IP 地址、目的 IP 地址、协议类型等，对流量进行分类和标记。例如，在路由器上配置 ACL，当源 IP 地址为 192.168.1.0/24 网段，目的 IP 地址为某服务器 IP，协议类型为 TCP 且目的端口为 80 时，将该流量标记为特定的优先级标签。
• 应用层网关：应用层网关（ALG）可以对通过其的流量进行深度分析，识别出应用层协议和内容。然后，根据分析结果对流量进行分类和标记。比如，在企业内部部署的邮件服务器前设置应用层网关，它可以识别邮件流量，根据邮件的重要性（如紧急邮件、普通邮件）对流量进行标记，以便在网络传输过程中给予不同的处理。
• 软件定义网络（SDN）：在软件定义网络（SDN）中，流量分类与标记可以通过控制器来实现。控制器可以根据流量的特征，如源 IP 地址、目的 IP 地址、协议类型等，对流量进行分类和标记，然后通过南向接口下发相应的策略给交换机。例如，SDN 控制器检测到某一时间段内大量的文件传输流量（通过源 IP、目的 IP、协议类型和端口等特征识别），可以将其标记为低优先级，同时将语音通话流量标记为高优先级，并将这些标记策略下发到各个交换机，确保网络中的流量按照标记的优先级进行处理。

下面用状态图来展示流量分类与标记的过程：

2.2 流量整形与限速

流量整形和限速是 IP QoS 技术中的重要手段，它们的目的是控制网络流量的速率和突发情况，以避免网络拥塞，确保网络资源的合理利用。

流量整形是一种主动调整流量输出速率的措施，将上游不规整的流量进行削峰填谷，使流量输出比较平稳，从而解决下游设备的拥塞问题 。比如，在一个网络中，上游设备可能会突发大量的数据流量，而下游设备的处理能力有限，如果直接将这些突发流量传输给下游设备，很容易导致下游设备的缓冲区溢出，造成数据包丢失和网络拥塞。流量整形就可以对这些突发流量进行处理，将其转化为较为平稳的流量输出，减轻下游设备的压力。

流量限速则是直接限制流量的传输速率，使进入或离开网络设备的流量被限制在一个合理的范围之内，从而保护网络资源和用户的利益 。例如，在企业网络中，为了防止个别用户占用过多的网络带宽，影响其他用户的正常使用，可以对每个用户的网络流量进行限速，规定每个用户的最大上传和下载速率。

在实现流量整形和限速的过程中，令牌桶算法和漏桶算法是两种常见且重要的算法。

• 令牌桶算法：令牌桶算法通过一个固定容量的桶来控制流量。系统会以一个恒定的速度往桶里放入令牌，而如果请求需要被处理，则需要先从桶里获取一个令牌，当桶里没有令牌可取时，则拒绝服务。假设令牌桶的容量为 10 个令牌，令牌生成速率为每秒 2 个令牌。如果有一个数据包到达，需要消耗 1 个令牌，当桶中有令牌时，该数据包可以获取令牌并被发送，若桶中没有令牌，数据包则需要等待令牌生成或者被丢弃。令牌桶算法允许一定的突发流量，因为在桶中有令牌积累时，可以在短时间内处理多个请求，消耗多个令牌。比如，在瞬间有 5 个数据包同时到达，而此时桶中有 8 个令牌，那么这 5 个数据包都可以获取令牌并被发送，体现了对突发流量的处理能力。
• 漏桶算法：漏桶算法的原理与令牌桶算法类似，也是通过限制水流的速度来实现限流。区别在于，漏桶算法具有更强的 “突发流量消化能力”。漏桶可以看作是一个底部有小孔的桶，无论流入桶中的流量速率如何，桶中的水（即数据流量）总是以固定的速率流出 。如果流入的流量过大，超过桶的容量，超出的部分会被丢弃。例如，漏桶的容量为 10 个数据包，流出速率为每秒 3 个数据包，当有大量数据包在短时间内涌入时，漏桶只能按照每秒 3 个数据包的速率处理，多余的数据包就会被丢弃，保证了流量输出的严格平稳性。

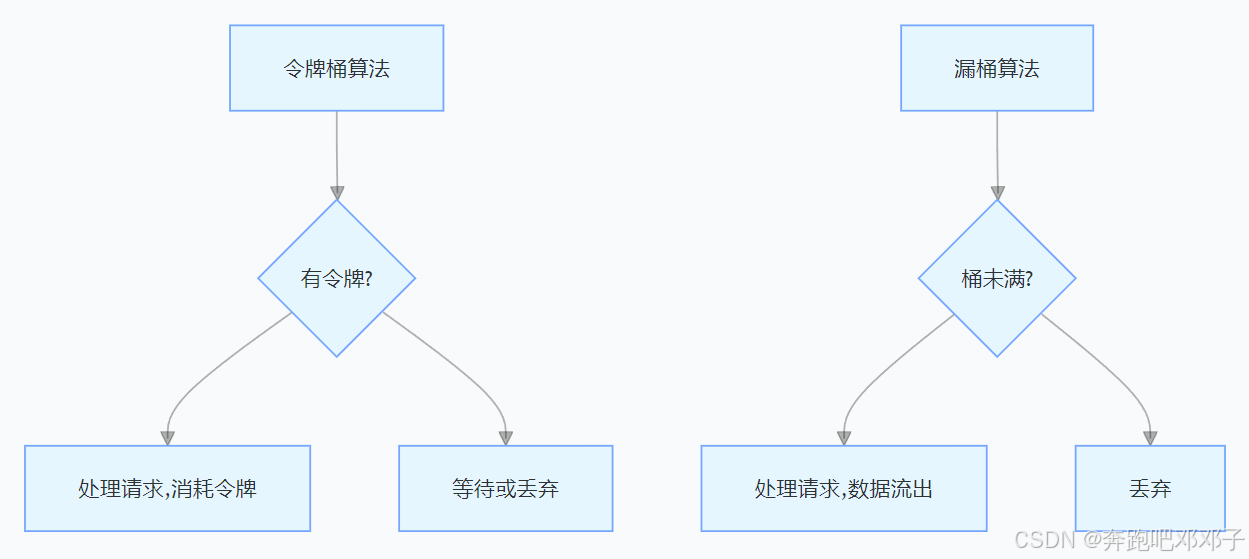

下面用流程图来对比令牌桶算法和漏桶算法：

令牌桶算法和漏桶算法在实际应用中各有优劣。令牌桶算法适合处理突发流量，因为它允许在短时间内处理较多的请求，只要桶中有足够的令牌。而漏桶算法适合对流量进行严格的平稳控制，确保流量始终以固定速率输出，适用于对延迟敏感且不允许有较大流量波动的应用场景，如语音通话。在实际网络环境中，有时也会将两者结合起来使用，以充分发挥它们的优势，更好地实现流量控制和网络拥塞避免。

2.3 拥塞避免与管理

在网络中，当数据流量超过网络设备（如路由器、交换机）的处理能力时，就会发生拥塞，导致数据包延迟增加、丢包率上升，严重影响网络服务质量 。拥塞避免与管理的重要性就在于通过一系列技术手段，提前预防拥塞的发生，以及在拥塞发生时有效地进行处理，确保网络的稳定运行。

• 拥塞避免：拥塞避免是在网络拥塞尚未发生或刚刚出现苗头时，采取措施来防止拥塞进一步恶化的技术 。RED（Random Early Detection，随机早期检测）算法是一种常用的拥塞避免算法。它的原理是为每个队列设定上限和下限，对队列中的报文进行如下处理：当队列的长度小于下限时，不丢弃报文；当队列的长度超过上限时，丢弃所有到来的报文；当队列的长度在上限和下限之间时，开始随机丢弃到来的报文 。队列越长，丢弃概率越高，但有一个最大丢弃概率。通过这种方式，RED 算法在网络拥塞有加剧趋势时，主动丢弃部分报文，促使发送方感知到网络负载情况并调整发送速率，从而避免网络拥塞的发生。例如，在一个网络队列中，设定下限为 20 个数据包，上限为 50 个数据包，当队列长度达到 30 个数据包时，开始以一定概率随机丢弃新到达的数据包，随着队列长度逐渐接近 50 个数据包，丢弃概率逐渐增大，这样可以在网络拥塞严重之前就对流量进行调整。
  基于 RED 技术，又发展出了 WRED（Weighted Random Early Detection，加权随机早期检测）算法 。WRED 算法在 RED 算法的基础上引入了优先权，考虑了高优先权报文的利益，使其被丢弃的概率相对较小。不同优先级的报文可以设置不同的丢弃策略，比如高优先级报文的丢弃下限可以设置得较高，上限设置得更高，这样在网络拥塞时，高优先级报文更不容易被丢弃，保证了关键业务的服务质量 。如果对于所有优先权配置相同的丢弃策略，那么 WRED 就变成了 RED。例如，在一个同时传输语音通话和普通文件传输的网络中，语音通话流量被标记为高优先级，文件传输流量为低优先级。在网络拥塞时，WRED 算法会优先保证语音通话流量的传输，低优先级的文件传输流量则可能会被更多地丢弃，从而保障了语音通话的质量。
• 拥塞管理：拥塞管理是在网络已经发生拥塞时，对数据包进行排队和调度，以合理分配网络资源，确保关键业务的数据包能够优先得到处理 。常见的拥塞管理算法有 PQ（Priority Queuing，优先级队列）、CQ（Custom Queuing，定制队列）、WFQ（Weighted Fair Queuing，加权公平队列）等 。PQ 算法根据数据包的优先级将它们放入不同的队列，高优先级队列中的数据包优先被处理，低优先级队列中的数据包则在高优先级队列处理完之后再进行处理。这种算法适用于对实时性要求极高的业务，如视频会议、语音通话等，但如果高优先级队列一直有数据，可能会导致低优先级队列中的数据长时间得不到处理。CQ 算法则允许管理员根据不同的数据流（如不同的协议、源 IP 地址、目的 IP 地址等）自定义队列，并为每个队列分配一定的带宽和优先级 。通过这种方式，可以更灵活地满足不同业务的需求，但配置相对复杂。WFQ 算法则是一种公平队列算法，它根据数据包的流标签（如源 IP、目的 IP、端口号等）将数据包划分到不同的流队列中，并为每个流队列分配一个权重，根据权重来公平地分配带宽 。在网络拥塞时，每个流队列都能得到一定比例的带宽，避免了某些大流（数据量大的流）占用过多带宽，影响其他小流的传输，保证了各个业务的公平性。例如，在一个企业网络中，有多个部门同时使用网络，通过 WFQ 算法，可以确保每个部门的网络流量都能得到合理的带宽分配，不会因为某个部门的大量数据传输而影响其他部门的正常办公。

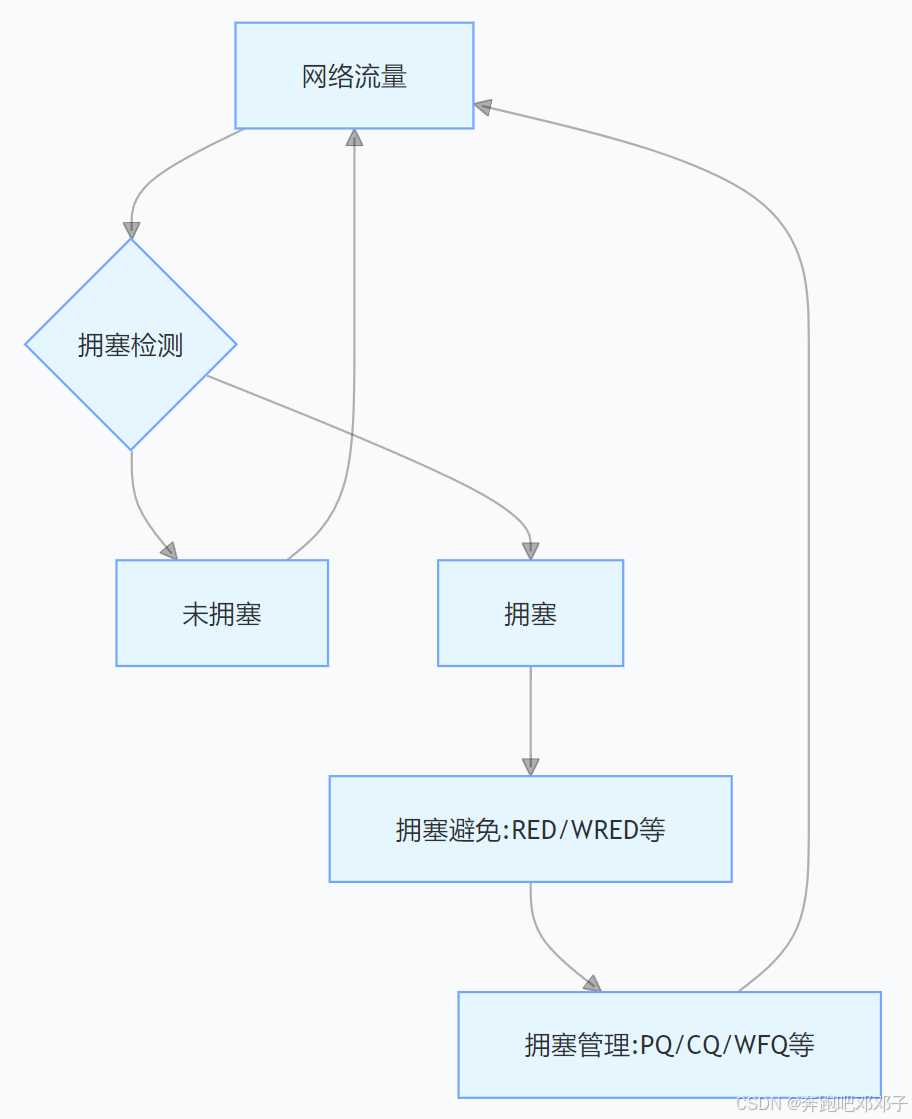

下面用流程图来展示拥塞避免与管理的流程：

拥塞避免与管理技术在网络中起着至关重要的作用，它们相互配合，从预防和处理两个方面保障了网络的稳定运行和服务质量。在实际网络部署中，需要根据网络的具体需求和应用场景，选择合适的拥塞避免和管理算法，以实现最佳的网络性能。

2.4 资源预留协议（RSVP）

资源预留协议（RSVP，Resource Reservation Protocol）是一种网络协议，用于在网络中的各个节点之间预留资源，以支持数据流的服务质量（QoS）要求 。它特别适用于需要固定带宽和处理延迟的应用，如视频会议和在线游戏等对实时性要求较高的场景。

• RSVP 的工作原理：RSVP 通过在发送者和接收者之间建立和维护状态信息来工作 。它使用 PATH 和 RESV 消息在网络中的节点之间传递资源预留请求和信息 。发送者首先发送 PATH 消息，详细说明其数据流的特征和资源需求，例如需要的带宽大小、允许的延迟范围等 。这个 PATH 消息会沿着数据传输路径向接收方传递，路径上的每个节点都会根据 PATH 消息更新自身状态，并向下一个节点转发消息 。当 PATH 消息到达目标接收者时，接收者则通过发送 RESV 消息沿相同路径反向回复，以确认资源预留。RESV 消息中包含了接收者对资源的具体需求和同意预留的信息。在这个过程中，每个节点都会尝试根据请求分配资源，如果所有节点都能成功分配资源，那么就认为在整条路径上资源预留成功，数据流可以按照预定的 QoS 要求进行传输 。例如，在一个视频会议场景中，视频会议终端作为发送者，向接收方（其他参会终端）发送 PATH 消息，声明需要 2Mbps 的带宽和小于 50ms 的延迟。网络中的路由器等节点接收到 PATH 消息后，检查自身资源情况，若有足够资源，则更新状态并转发。当接收方收到 PATH 消息后，根据自身情况发送 RESV 消息，若路径上所有节点都能根据 RESV 消息成功预留资源，视频会议就可以在保障 QoS 的情况下进行。
• RSVP 在 IP QoS 中的作用：RSVP 的核心作用是为特定的数据流确保所需的服务质量 。通过在网络中预留必要的资源（如带宽、缓存和处理能力），RSVP 能够满足对延迟敏感和带宽密集型的应用的需求 。对于实时性要求极高的远程医疗应用，医生需要实时查看患者的影像资料并进行诊断，这就要求网络能够保证稳定的带宽和极低的延迟，RSVP 可以为这种应用预留所需的网络资源，确保影像数据的快速、准确传输，为医疗诊断提供可靠的网络支持。

RSVP 的优缺点：

• 优点：
  • 确保服务质量（QoS）：能为特定数据流精确预留资源，保障关键应用的服务质量，满足对延迟和带宽要求严格的业务。
  • 动态资源管理：支持动态调整资源预留，以适应网络条件和数据流需求的变化，提高资源利用率。
  • 易于集成和兼容：可以与现有的 IP 网络协议栈无缝集成，便于在现有网络中部署。
• 缺点：
  • 扩展性问题：在大型或高速网络中，每个节点都要维护大量状态信息，会导致显著的开销，影响网络性能。
  • 高开销和复杂性：RSVP 消息处理和状态维护增加了网络设备的处理负担，实现和维护较为复杂。
  • 部署和兼容性挑战：需要网络设备和软件支持，在异构网络环境中，可能因部分设备不支持而受限，全面实施可能需设备升级或替换。

RSVP 的应用场景：RSVP 广泛应用于需要高服务质量保证的网络通信场景 。在远程教育中，教师通过网络进行实时授课，需要稳定的音视频传输，RSVP 可以预留足够的带宽和保证低延迟，确保学生能够清晰地听到教师的讲解和看到教学内容，提高教学效果。在企业级视频会议系统中，多个分支机构的员工通过网络进行视频会议，RSVP 能够保障会议的流畅性，避免因网络问题导致的卡顿、中断等情况，提高沟通效率。在支持实时数据传输的虚拟专用网络（VPN）和广域网（WAN）优化中，RSVP 也发挥着重要作用，确保数据在复杂的网络环境中能够按照预定的服务质量要求进行传输。

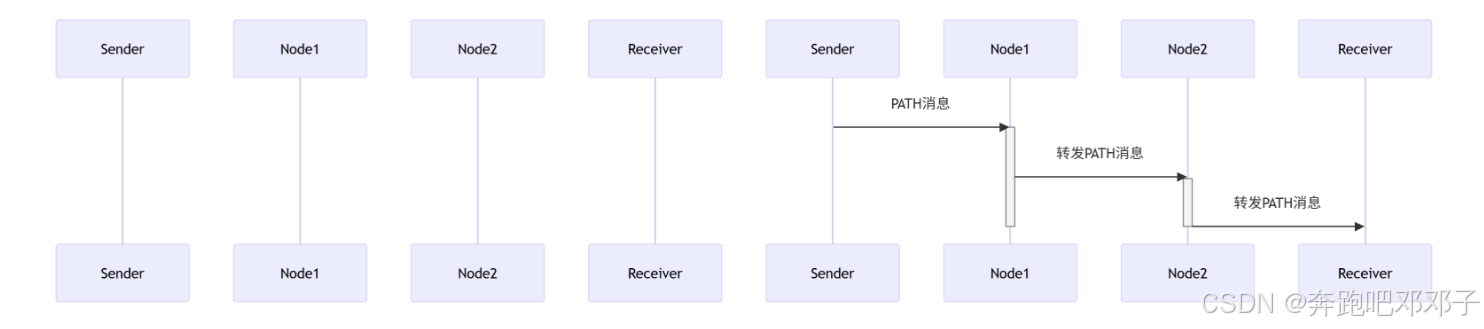

下面用序列图来展示 RSVP 的工作过程：

三、IP QoS技术模型

3.1 尽力而为服务模型

尽力而为（Best-Effort）服务模型是传统IP网络采用的默认服务模型 ，也是最为简单的一种服务模型。在这种模型下，网络对所有报文一视同仁，不区分业务类型和优先级，尽最大可能将报文从源端发送到目的端，但对报文的传输时延、可靠性等性能不提供任何保证 。它就像一个没有交通规则的繁忙路口，所有车辆（数据包）都在争抢道路资源，没有任何优先通行的规定，谁能挤上道路就可以通行，至于车辆何时能到达目的地、是否会在路上耽搁很久，都无法确定。

该模型通过先入先出（FIFO，First-In-First-Out）队列来实现 。当网络设备（如路由器、交换机）接收到报文时，按照报文到达的先后顺序将它们放入FIFO队列中，然后再依次从队列中取出报文进行转发 。在一个企业网络中，员工同时进行文件下载（FTP）、网页浏览（HTTP）和邮件发送（SMTP）等操作，这些不同类型的网络流量都被无差别地放入FIFO队列中，网络设备按照它们到达的先后顺序进行处理和转发。如果在某一时刻，网络中出现大量的文件下载流量，由于FIFO队列的特性，这些文件下载的数据包会占用大量的网络资源，导致网页浏览和邮件发送的数据包需要在队列中等待较长时间，从而出现网页加载缓慢、邮件发送延迟等问题。

尽力而为服务模型适用于对时延、可靠性等要求不高的绝大多数网络应用，如FTP、E - Mail等 。在FTP文件传输中，虽然传输速度可能会受到网络拥塞的影响，但用户通常可以接受一定的等待时间，只要文件最终能够完整地传输完成即可；对于电子邮件服务，用户一般也不会对邮件的发送和接收时间有严格的要求，即使出现短暂的延迟，也不会对业务造成太大影响。

这种模型的优点是实现机制非常简单，不需要复杂的配置和管理，网络设备只需按照默认的FIFO规则进行报文处理和转发即可 。它不需要网络设备对每个数据流进行跟踪和记录，也不需要进行复杂的资源预留和调度，降低了网络设备的处理负担和成本 。然而，其缺点也很明显，由于对所有业务流不进行区分对待，在网络拥塞时，关键业务（如实时语音通话、视频会议）的通信质量无法得到保障。当网络中出现大量的非关键业务流量（如文件下载、在线视频缓冲）时，关键业务的数据包可能会被长时间阻塞在队列中，导致语音延迟、视频卡顿甚至中断，严重影响用户体验。

3.2 综合服务模型（IntServ）

综合服务模型（Integrated Services，IntServ）是一种能够满足多种QoS需求的模型 。它的工作原理是在发送报文之前，应用程序需要通过资源预留协议（RSVP，Resource Reservation Protocol）向网络申请特定的资源，包括带宽、延迟、抖动等 。RSVP会在从源端到目的端的每个网络设备上运行，这些设备会监视每个流，以防止其消耗过多的资源 。这就好比在一场大型活动中，不同的参与者（应用程序）提前向活动组织者（网络）申请特定的资源（如座位、舞台时间等），组织者会根据申请情况为每个参与者预留相应的资源，并在活动过程中进行监督，确保每个参与者不会占用过多资源。

IntServ模型主要提供两种类型的服务：保证服务（Guaranteed Service）和受控负载的服务（Controlled Load Service） 。保证服务能够为应用提供确定的带宽和延迟保证，确保数据包在规定的时间内准确无误地传输 。在远程医疗手术中，医生需要实时观看患者的手术部位视频图像，并通过网络远程控制手术器械进行操作，这就要求网络能够提供严格的带宽和低延迟保证，以确保手术的顺利进行，IntServ模型的保证服务就可以满足这种需求。受控负载的服务则是在网络拥塞的情况下，为应用提供类似于网络处于轻载时的服务质量 。在网络繁忙时段，对于一些对实时性要求较高但对带宽要求相对灵活的应用，如在线游戏，受控负载的服务可以保证游戏数据在一定程度上的稳定传输，减少延迟和卡顿现象，为玩家提供相对较好的游戏体验。

IntServ模型的优点在于能够明确区分并保证每一个业务流的服务质量，为网络提供最细粒度化的服务质量区分。它可以根据每个应用的具体需求，精确地预留资源，确保关键业务的高质量传输。在金融交易系统中，每一笔交易数据都至关重要，对传输的准确性和及时性要求极高，IntServ模型能够为金融交易数据流预留足够的带宽和极低的延迟，保障交易的顺利进行。然而，该模型也存在明显的缺点。它对设备的要求很高，当网络中的数据流数量很大时，每个网络设备都需要为每个流维护状态信息，这会导致设备的存储和处理能力面临巨大的压力。在一个大型企业网络中，有成千上万的员工同时使用各种网络应用，产生大量的数据流，如果采用IntServ模型，网络设备需要记录和管理每个流的资源预留和状态信息，这将极大地消耗设备的内存和CPU资源，影响设备的性能和稳定性。IntServ模型的可扩展性很差，难以在Internet核心网络这种大规模的网络环境中实施。由于其需要在端到端的所有节点设备上都运行RSVP协议，并且每个节点都要维护大量的流状态信息，随着网络规模的扩大，这种模型的管理和维护成本将呈指数级增长，导致其在大规模网络中的应用受到很大限制。

3.3 区分服务模型（DiffServ）

区分服务模型（Differentiated Services，DiffServ）是一种多服务模型，能够满足不同的QoS需求 。与IntServ模型不同，它不需要通知网络为每个业务预留资源，而是通过在网络入口对报文进行分类和标记，然后根据标记将报文映射到不同的服务类别，为不同类别的报文提供不同的服务质量。这就如同在一个物流中心，工作人员会根据包裹的重要性（如普通包裹、加急包裹）贴上不同的标签，然后按照标签将包裹分配到不同的运输通道进行运输，加急包裹会被优先处理和运输，以确保其快速送达目的地。

DiffServ模型基于IP报文头的DSCP（Differentiated Services Code Point，区分服务代码点）字段对流量进行分类 。DSCP字段是IP头中的一个8位字段，通过对这8位进行不同的编码组合，可以定义不同的服务类别。通常将业务流分为加速转发（EF，Expedited Forwarding）、确保转发（AF，Assured Forwarding）和尽力转发（BE，Best - Effort）三类转发行为 。EF主要用于低时延业务，如语音通信。在VoIP（Voice over Internet Protocol，网络电话）应用中，语音数据包被标记为EF类别，网络设备会为这类数据包提供优先转发和最小化延迟的服务，确保语音通话的清晰和流畅 。AF通过队列优先级区分带宽分配，为不同的业务提供一定程度的带宽保证 。对于一些对带宽有一定要求但实时性要求相对较低的业务，如视频会议中的数据共享部分，可将其标记为AF类别，网络设备会根据AF的队列优先级为其分配相应的带宽，保证数据能够稳定传输。BE则用于处理对服务质量要求不高的非敏感流量，如普通的网页浏览、文件下载等 。这类流量在网络资源充足时可以正常传输，当网络拥塞时，它们可能会被延迟或丢弃，但不会对业务产生严重影响。

DiffServ模型的优点是实现相对简单，不需要像IntServ模型那样为每个流维护状态信息，大大减少了网络设备的资源占用 。在一个校园网络中，学生们同时进行多种网络活动，如在线学习、观看视频、社交聊天等，如果采用DiffServ模型，网络设备只需根据DSCP标记对流量进行分类和处理，而不需要为每个学生的每个网络应用流维护复杂的状态信息，降低了设备的处理负担 。该模型的扩展性较强，适用于大规模网络环境 。由于其不需要在每个节点都进行复杂的资源预留和状态维护，使得它能够在网络规模不断扩大的情况下，依然保持良好的性能和管理效率 。目前，DiffServ模型是业界认同的IP骨干网QoS解决方案。然而，DiffServ模型也存在一定的局限性，它难以提供基于流的端到端质量保证。因为在DiffServ网络中，每个节点只是根据报文的DSCP标记进行独立的处理和转发，不同节点之间并没有关于流的全局状态信息，所以在端到端的传输过程中，可能会因为网络状况的变化和中间节点的处理差异，导致无法完全保证每个流的服务质量。在跨多个DiffServ域的网络传输中，由于不同域可能对DSCP标记的映射和处理方式存在差异，可能会影响端到端的服务质量。

四、IP QoS技术配置与实践

4.1 配置步骤和注意事项

以常见的华为路由器为例，介绍IP QoS技术的配置步骤。

1. 流量分类配置：首先需要定义流量分类规则。在华为路由器的命令行界面中，使用traffic classifier命令创建一个流量分类器，例如：

traffic classifier video_traffic

然后使用if-match子句来指定匹配条件，假设要匹配视频会议流量（源 IP 地址为 192.168.1.0/24 网段，目的端口为 5000 - 5010），可以这样配置：

if-match source-ip-address 192.168.1.0 0.0.0.255
if-match destination-port eq 5000 to 5010

2. 流量标记配置：创建流量行为来进行标记。使用traffic behavior命令创建一个流量行为，例如：

traffic behavior video_behavior

使用remark子句来设置 DSCP 值，假设将视频会议流量标记为 EF（DSCP 值为 46）：

remark dscp ef

3. 流量整形与限速配置：若要对某些流量进行限速，同样在流量行为中配置。例如，限制文件下载流量（假设通过特定的分类规则识别）的下载速率为 1Mbps，使用令牌桶算法，配置如下：

traffic behavior download_behavior
car cir 1024 pir 2048

这里cir表示承诺信息速率（Committed Information Rate），即平均速率为 1Mbps，pir表示峰值信息速率（Peak Information Rate），这里设置为 2Mbps，即允许在短时间内达到 2Mbps 的速率，但平均速率不会超过 1Mbps 。

4. 拥塞避免与管理配置：配置拥塞避免算法，如 WRED。在接口配置模式下，对于某个接口（假设为 GigabitEthernet0/0/0），开启 WRED 功能并设置相关参数，如下：

interface GigabitEthernet0/0/0
qos wred enable
qos wred queue 0 low-limit 10 high-limit 20 discard-probability 10

这里queue 0表示队列 0，low-limit 10表示低限为 10 个数据包，high-limit 20表示高限为 20 个数据包，当队列长度在 10 - 20 之间时，开始随机丢弃数据包，discard-probability 10表示丢弃概率为 10% 。

配置拥塞管理算法，如采用 PQ（优先级队列）。首先定义优先级队列的规则，例如将语音流量（假设通过特定分类规则识别）放入高优先级队列：

traffic classifier voice_traffic
if-match some_voice_condition
traffic behavior voice_behavior
queue ef bandwidth 300

这里queue ef表示将流量放入 EF（Expedited Forwarding）队列，即高优先级队列，bandwidth 300表示为该队列分配 300Mbps 的带宽 。然后在接口上应用 PQ 策略：

interface GigabitEthernet0/0/0
qos policy pq_policy inbound

5. 资源预留协议（RSVP）配置：在支持 RSVP 的华为路由器上，首先全局使能 RSVP：

rsvp enable

然后在接口上使能 RSVP，假设在 GigabitEthernet0/0/0 接口上使能：

interface GigabitEthernet0/0/0
rsvp

配置 RSVP 的带宽预留策略，例如为某个特定的应用（假设通过特定的 IP 地址和端口识别）预留 500Mbps 的带宽：

rsvp bandwidth ip 192.168.2.10 500

在配置 IP QoS 技术时，有以下注意事项：

• 准确的流量分类：流量分类是 IP QoS 的基础，分类不准确会导致后续的策略应用错误，影响业务质量。在定义匹配条件时，要充分考虑业务的特征，避免误分类。比如在识别视频会议流量时，要综合考虑源 IP 地址、目的 IP 地址、端口号以及协议类型等因素，确保准确区分出视频会议流量，而不会将其他类似端口号的流量误判为视频会议流量。
• 合理的带宽分配：带宽分配要根据业务的实际需求和网络的可用资源进行合理规划。如果带宽分配不合理，可能会导致某些业务带宽不足，影响业务体验，而另一些业务带宽浪费。在为不同业务分配带宽时，要参考业务的重要性和实时性要求，以及网络的实际带宽情况。例如，对于实时性要求极高的语音通话业务，要保证其有足够的带宽和低延迟，而对于文件传输等对实时性要求较低的业务，可以适当分配较少的带宽。
• 避免配置冲突：不同的 QoS 策略之间可能存在冲突，在配置时要注意检查。比如在设置流量限速和资源预留时，如果两者的参数设置不合理，可能会导致某些流量无法正常传输。在配置多个 QoS 策略时，要综合考虑它们之间的相互影响，确保各个策略能够协同工作，不产生冲突。
• 设备性能和兼容性：IP QoS 技术的配置会增加设备的处理负担，在配置前要评估设备的性能是否能够支持。不同厂家的设备对 IP QoS 技术的支持程度和配置方式可能存在差异，在多厂商设备混合的网络环境中，要注意兼容性问题。在选择网络设备时，要根据网络规模和 QoS 需求，选择性能合适的设备，并在配置前了解设备对各种 QoS 技术的支持情况，确保设备之间的兼容性。

4.2 案例分析

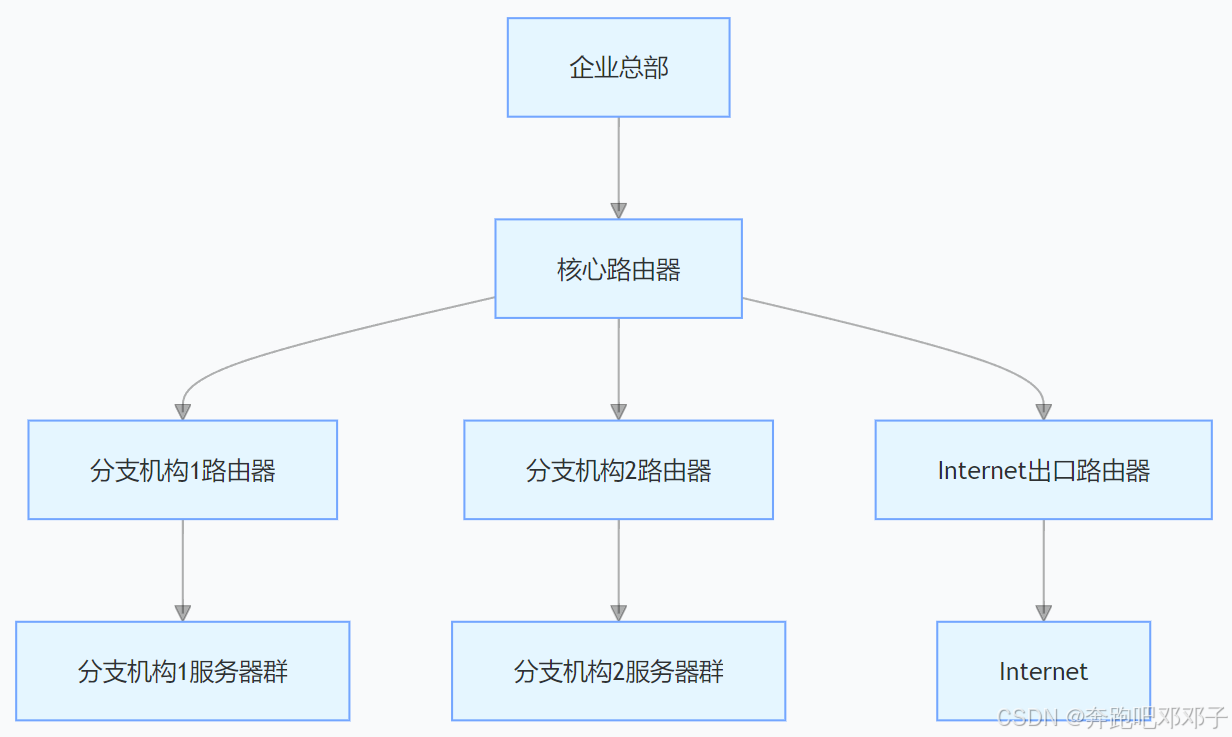

某企业网络拓扑如下：

企业内部网络主要有以下业务：视频会议（实时性要求高，带宽需求为每个会议 2Mbps）、办公数据传输（如文件共享、邮件收发等，对实时性要求相对较低）、员工上网（包含各种网页浏览、视频观看等非关键业务）。

在部署 IP QoS 技术之前，网络经常出现拥塞，尤其是在上班高峰期，视频会议经常卡顿，办公数据传输也受到影响，员工上网体验差。

部署 IP QoS 技术时，采用了以下策略：

1. 流量分类与标记：
   • 视频会议流量：根据源 IP 地址（企业内部视频会议服务器网段）、目的 IP 地址（参会人员终端网段）和端口号（视频会议专用端口）进行分类，标记为 EF（DSCP 值 46）。
   • 办公数据流量：根据源 IP 地址（企业内部办公服务器网段）和目的 IP 地址（员工办公终端网段）进行分类，标记为 AF（DSCP 值 10）。
   • 员工上网流量：标记为 BE（DSCP 值 0）。
2. 流量整形与限速：
   • 对员工上网流量进行限速，限制每个员工的最大下载速率为 500Kbps，最大上传速率为 100Kbps 。使用令牌桶算法，配置如下：

traffic classifier internet_traffic
if-match source-ip-address 192.168.3.0 0.0.0.255
traffic behavior internet_behavior
car cir 500 pir 1000

3. 拥塞避免与管理：
   • 在核心路由器和分支机构路由器的广域网接口上，启用 WRED 算法，设置不同队列的丢弃策略，对于视频会议流量所在队列（EF 队列），设置较低的丢弃概率，确保视频会议的稳定性。
   • 采用 PQ 队列调度算法，将视频会议流量放入高优先级队列，优先转发，保证其低延迟。
4. 资源预留：对于视频会议业务，在核心路由器和分支机构路由器之间的广域网链路上，使用 RSVP 协议为每个视频会议预留 2Mbps 的带宽。

部署 IP QoS 技术后的效果显著：

• 视频会议：卡顿现象明显减少，视频和音频的流畅度得到了极大提升，会议的稳定性和质量得到了保障，员工能够顺利进行远程沟通和协作。
• 办公数据传输：虽然带宽分配相对视频会议较少，但由于得到了合理的保障，文件共享、邮件收发等办公业务的响应速度和传输效率有了明显提高，不再出现因网络拥塞而导致的长时间等待。
• 员工上网：虽然速率受到了限制，但由于网络拥塞情况得到改善，员工上网时的网页加载速度、在线视频观看体验等并没有明显下降，同时也避免了个别员工占用大量带宽影响其他业务的情况。

通过这个案例可以看出，IP QoS 技术在企业网络中能够有效地优化网络资源分配，提升关键业务的服务质量，改善网络性能，满足企业多样化的业务需求 。在实际应用中，企业可以根据自身的网络拓扑、业务类型和需求，灵活配置 IP QoS 技术，以达到最佳的网络运行效果 。

五、IP QoS 技术的发展趋势

5.1 新技术的融合

随着网络技术的不断发展，IP QoS 技术与软件定义网络（SDN）、网络功能虚拟化（NFV）等新技术的融合成为了重要趋势。

在与 SDN 融合方面，SDN 的核心思想是将网络的控制平面与数据转发平面分离，通过集中式的控制器对网络进行统一管理和配置 。IP QoS 技术与 SDN 融合后，可以实现更灵活、高效的流量管理和服务质量保障 。SDN 控制器可以实时收集网络中的流量信息和拓扑状态，根据预先设定的 QoS 策略，动态地为不同的流量分配带宽、调整路由路径等 。在一个企业园区网络中，当检测到视频会议流量增加时，SDN 控制器可以根据 IP QoS 策略，自动为视频会议流量分配更多的带宽，并优化其转发路径，确保视频会议的流畅进行 。这种融合还可以提高网络的可扩展性和可管理性，降低网络运营成本 。因为 SDN 控制器可以集中管理整个网络的 QoS 配置，避免了在每个网络设备上进行复杂的配置操作，减少了配置错误的可能性。

NFV 则是将传统的网络功能（如路由器、防火墙、负载均衡器等）从专用硬件设备中解耦出来，以软件形式运行在通用的服务器上 。IP QoS 技术与 NFV 融合，能够实现网络功能的灵活部署和资源的动态分配 。通过 NFV 技术，可以根据不同业务的 QoS 需求，快速地创建和部署虚拟网络功能，并为其分配相应的计算、存储和网络资源 。在一个云计算数据中心中，对于对延迟要求极高的在线交易业务，可以通过 NFV 技术快速部署一个高性能的虚拟负载均衡器，并根据 IP QoS 策略为其分配足够的带宽和计算资源，确保在线交易业务的快速响应和高可用性。这种融合还可以提高网络的弹性和自愈能力，当某个虚拟网络功能出现故障时，可以快速地进行迁移和恢复，保障业务的连续性。

5.2 未来发展方向

在 5G 网络中，IP QoS 技术将面临新的机遇和挑战 。5G 网络具有高速率、低延迟、大连接的特点，支持更多的应用场景，如自动驾驶、工业互联网、远程医疗等 。这些应用场景对网络服务质量的要求极高，需要 IP QoS 技术提供更精细、更可靠的保障 。在自动驾驶场景中，车辆与车辆（V2V）、车辆与基础设施（V2I）之间需要进行实时、准确的数据传输，如车辆的行驶速度、位置信息、交通信号等，这就要求 IP QoS 技术能够保证数据传输的低延迟和高可靠性，以确保自动驾驶的安全性。5G 网络中的网络切片技术也与 IP QoS 密切相关，通过网络切片，可以将 5G 网络划分为多个逻辑上独立的虚拟网络，每个切片可以根据不同业务的需求提供定制化的 QoS 保障。

物联网的快速发展也为 IP QoS 技术带来了广阔的应用空间 。物联网中连接着海量的设备，这些设备产生的数据类型和流量特征各不相同，对网络服务质量的要求也差异很大。智能家居设备中的摄像头产生的视频流数据，需要较高的带宽和稳定的传输；而智能水表、电表等设备产生的数据量较小，但需要保证数据传输的准确性和及时性。IP QoS 技术可以对物联网中的流量进行分类和管理，根据不同设备和应用的需求，提供相应的服务质量保障，确保物联网系统的稳定运行 。在工业物联网中，IP QoS 技术可以保障生产设备之间的数据通信质量，提高生产效率和产品质量。

六、总结

6.1 回顾 IP QoS 技术的要点

IP QoS 技术是保障网络服务质量的关键，其核心要点涵盖了多个重要方面。在流量分类与标记上，通过依据流量的各种特征，如协议类型、端口号、IP 地址等，将网络流量细致划分，并为不同类别的流量标记上特定标识，这为后续的流量管理和服务质量保障奠定了基础 。比如在企业网络中，根据源 IP 地址和目的 IP 地址以及协议类型，将员工访问外部服务器的业务流量区分出来，并标记相应的优先级标签，方便后续的处理。

流量整形与限速技术则是通过令牌桶算法和漏桶算法等，对流量的速率和突发情况进行有效控制 。令牌桶算法允许一定的突发流量，通过桶中令牌的积累和消耗来控制流量输出；漏桶算法则以固定速率输出流量，严格控制流量的平稳性。在实际应用中，根据不同业务的需求，选择合适的算法对流量进行整形和限速，避免网络拥塞，确保网络资源的合理利用。

拥塞避免与管理技术在网络中起着至关重要的作用。RED 和 WRED 等拥塞避免算法，通过在网络拥塞有加剧趋势时，主动丢弃部分报文，促使发送方调整发送速率，预防拥塞的发生 。而 PQ、CQ、WFQ 等拥塞管理算法，在网络已经发生拥塞时，对数据包进行合理的排队和调度，确保关键业务的数据包能够优先得到处理 。

资源预留协议（RSVP）为需要固定带宽和处理延迟的应用，如视频会议和在线游戏等，在网络中预留必要的资源，保障这些应用的服务质量 。它通过发送 PATH 和 RESV 消息，在发送者和接收者之间建立和维护状态信息，实现资源的预留。

IP QoS 技术模型包括尽力而为服务模型、综合服务模型（IntServ）和区分服务模型（DiffServ）。尽力而为服务模型简单，对所有报文一视同仁，但在网络拥塞时无法保障关键业务质量；IntServ 模型能精确区分并保证每一个业务流的服务质量，但对设备要求高，可扩展性差；DiffServ 模型通过对报文进行分类和标记，为不同类别的报文提供不同的服务质量，实现相对简单，扩展性强，是目前 IP 骨干网常用的 QoS 解决方案。

6.2 对网络工程师的重要性

对于网络工程师而言，IP QoS 技术是必须深入掌握的关键技能。在如今复杂多样的网络环境中，不同的业务对网络服务质量有着截然不同的要求，网络工程师需要运用 IP QoS 技术，根据业务需求合理分配网络资源，保障关键业务的稳定运行 。在金融机构的网络中，实时交易数据的传输对延迟和可靠性要求极高，网络工程师通过配置 IP QoS 技术，为交易数据流量标记高优先级，预留足够的带宽，确保交易的顺利进行，避免因网络问题导致的经济损失。

随着网络技术的不断发展，如 5G 网络和物联网的兴起，IP QoS 技术面临着新的挑战和机遇 。5G 网络的高速率、低延迟、大连接特点，以及物联网中海量设备产生的多样化流量，都需要网络工程师深入理解和运用 IP QoS 技术，以满足这些新兴应用场景对网络服务质量的严格要求。在 5G 网络中的自动驾驶场景，网络工程师需要利用 IP QoS 技术，保证车辆与车辆、车辆与基础设施之间数据传输的低延迟和高可靠性，确保自动驾驶的安全性。

网络工程师应不断学习和实践 IP QoS 技术，关注其发展趋势，提升自己的专业能力，为构建高效、稳定、可靠的网络环境贡献力量。只有熟练掌握 IP QoS 技术，才能在日益复杂的网络世界中应对自如，满足用户和业务对网络服务质量的不断提升的需求。
