01 半导体在各行业上的应用

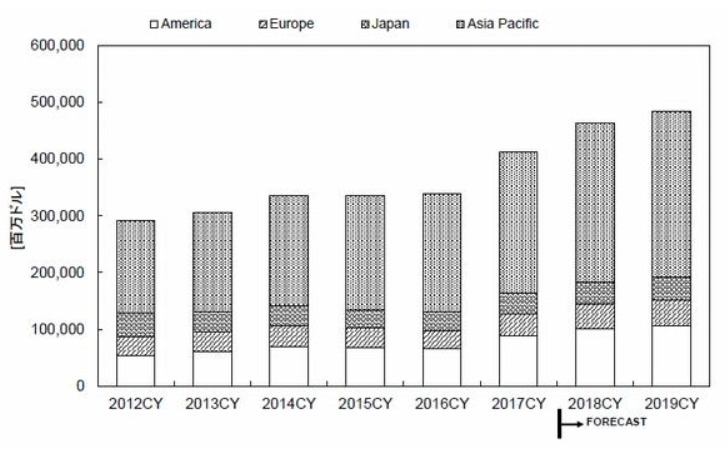

半导体作为现代工业体系的“核心神经”，其性能参数与应用场景深度绑定，不同行业因核心设备的功能需求差异，对半导体的电流、电压承载能力及类型选择有着明确且严格的要求，具体应用细节如下：

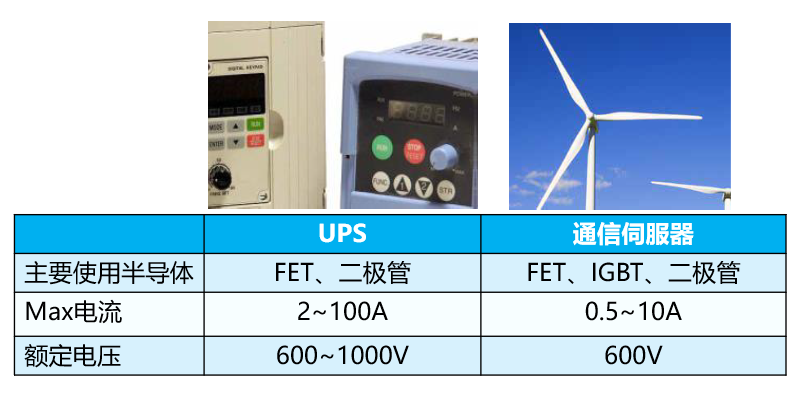

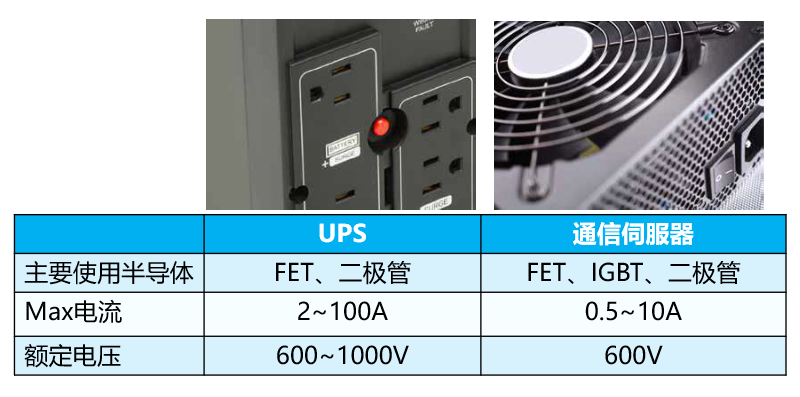

1.UPS（不间断电源）：保障关键设备断电无缝供电，用FET、二极管，Max电流2~100A、额定电压600~1000V，需快速响应；

2.通信伺服器：支撑数据传输，用FET、IGBT、二极管，Max电流0.5~10A、额定电压600V，需低功耗抗干扰；

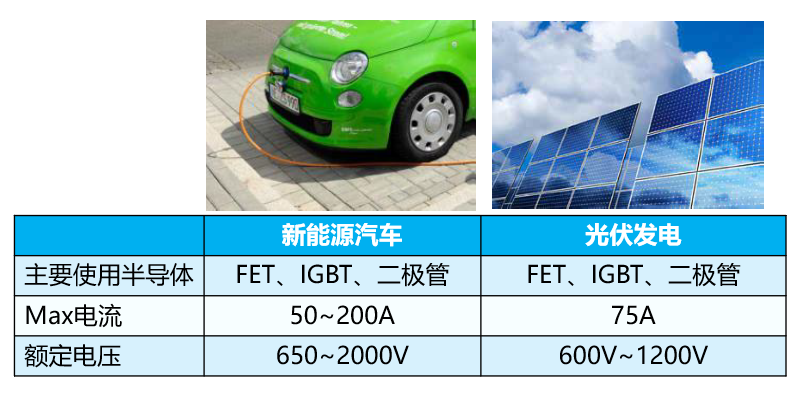

3.新能源汽车：驱动动力转换，用FET、IGBT、二极管，Max电流50~200A、额定电压650~2000V，需高功率耐恶劣环境；

4.光伏发电：实现直流转交流，用FET、IGBT、二极管，Max电流75A、额定电压600~1200V，需低损耗耐高温；

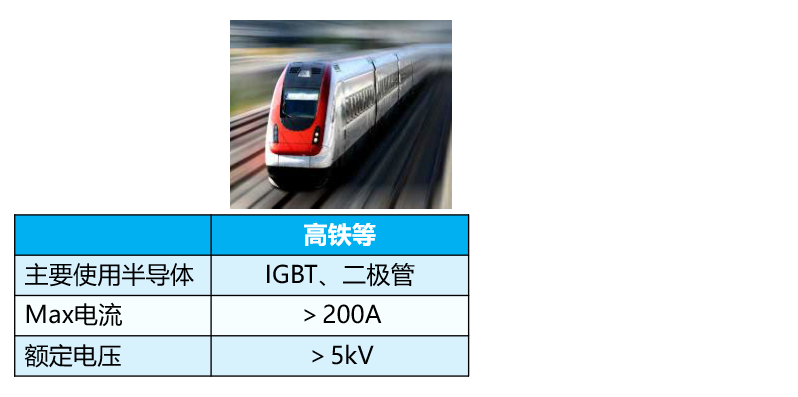

5.高铁：提供牵引动力，用IGBT、二极管，Max电流>200A、额定电压>5kV，需超高压大电流抗振动；

02 半导体行业应用案例

本文围绕功率半导体与IC（集成电路）两大核心品类展开，结合不同场景下的性能需求与测试痛点，搭配菊水专用设备形成针对性方案，确保半导体在实际工况中稳定可靠。

一、功率半导体测试案例

功率半导体是新能源汽车、光伏发电、高铁等领域的“动力转换核心”，需应对高电压冲击、大电流发热、瞬时工况波动等挑战，测试重点集中在开关特性、热稳定性、可靠性上，典型案例包括：

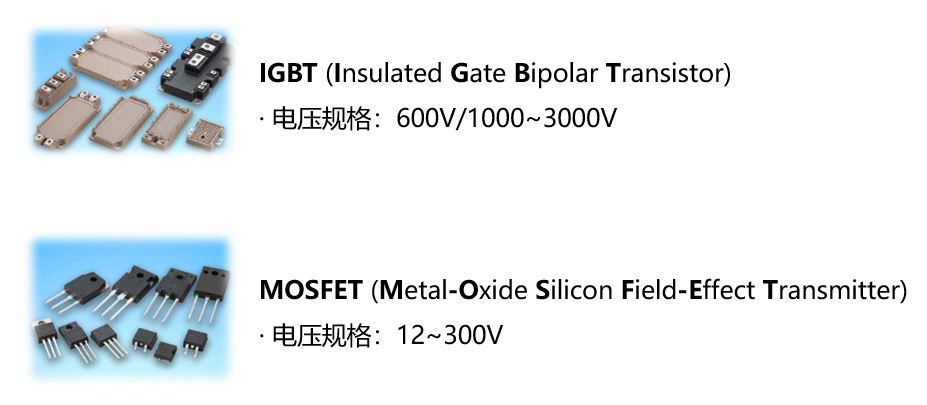

1、IGBT（绝缘栅双极型晶体管）

IGBT是逆变器、牵引系统的核心元件，其开关速度（尤其是下降时间Tf）直接影响能量转换效率——Tf过长会导致开关损耗增加、设备发热严重，因此需精准测量。

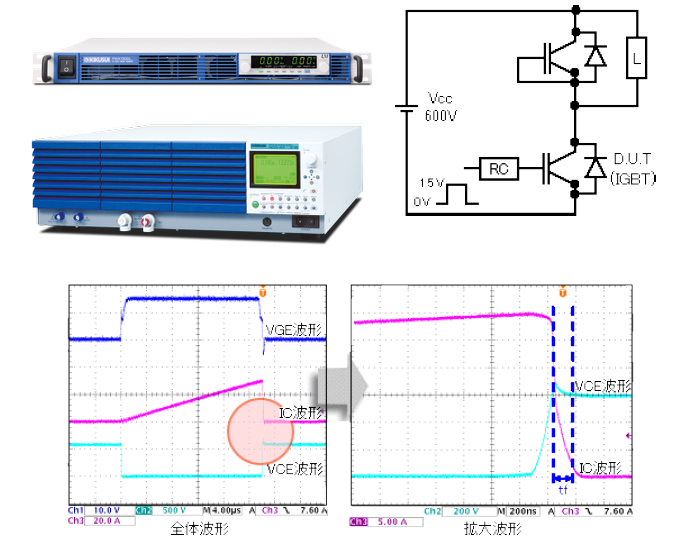

测试条件：模拟实际应用中的高压大电流场景，设定集电极-发射极电压（Vce）=600V、集电极电流（Ic）=30A；Tf定义为电流从90%额定值（27A）降至10%额定值（3A）的时间，需捕捉毫秒级内的电流变化。

设备方案：采用直流电源PWX提供稳定的600V直流电压（Vcc），搭配高速双极电源PBZ生成瞬时电流信号；通过示波器同步监测栅极-发射极电压（VGE）、VCE及电流（Ic）波形，清晰呈现Tf阶段的电压电流变化曲线（如Ch1监测VGE、Ch2监测VCE、Ch3监测Ic），确保测试数据精准可追溯。

核心目的：验证IGBT在高压大电流下的开关响应速度，避免因Tf异常导致的逆变器效率低、设备过热问题，适配新能源汽车电机驱动、光伏逆变器等场景。

2.MOSFET（金属氧化物半导体场效应晶体管）

MOSFET在大功率开关电源、车载电路中广泛应用，其大电流下的发热问题是性能瓶颈——电流可达几百A，若散热不佳会导致导通电阻增大、电流承载能力下降，需针对性测试。

发热特性测试：采用“100μs脉冲供电”模拟瞬时高负荷工况（避免持续供电导致的温度累积误差），通过直流电源PWX+高速双极电源PBZ施加脉冲电流，监测不同脉冲周期内MOSFET的温度变化；若发热影响显著，会出现“高电压侧电流降低”的现象，为散热设计提供数据依据。

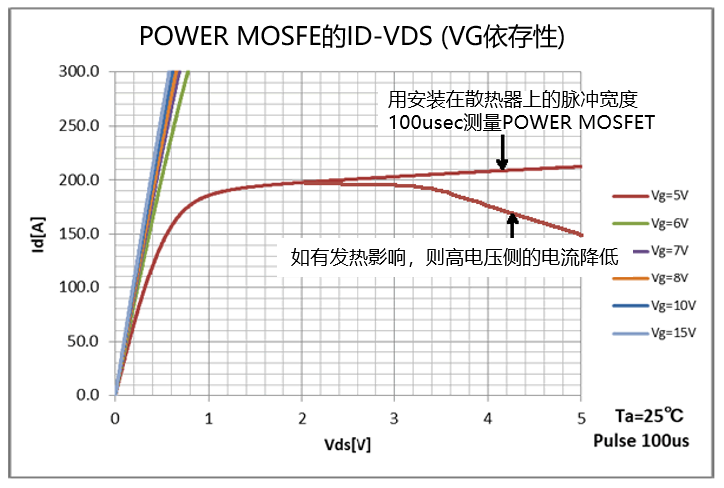

ID-VDS特性测试：在25℃环境下，固定不同栅极电压（Vg=5V/6V/7V/8V/10V/15V），测量漏极电流（ID）随漏源电压（VDS）的变化曲线；结果显示，Vg越高，ID饱和值越大，但高VDS区间（如3~5V）的ID衰减程度与发热相关，可直观判断MOSFET在不同栅压下的电压耐受与电流输出能力。

核心目的：确保MOSFET在车载充电器、工业开关电源等场景中，既能承受瞬时大电流，又能通过发热控制维持稳定性能。

3.共性测试：PID测试、接点温度特性评估、过渡热测试

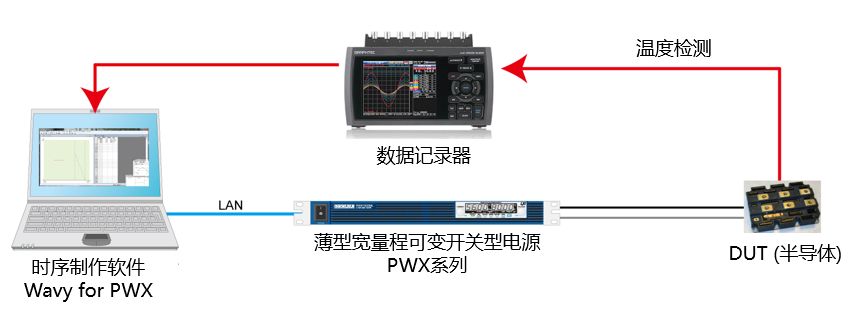

PID测试：针对车载半导体设计，需模拟车辆行驶中的温度波动（如发动机散热导致的半导体温度变化）。采用薄型宽量程可变开关型电源PWX系列，通过LAN高速通信连接时序制作软件（WavyforPWX），控制电流输出模拟实车温度变化，同时用数据记录器监测半导体温度，重现“温度-电流”关联特性，评估长期老化后的性能衰减。

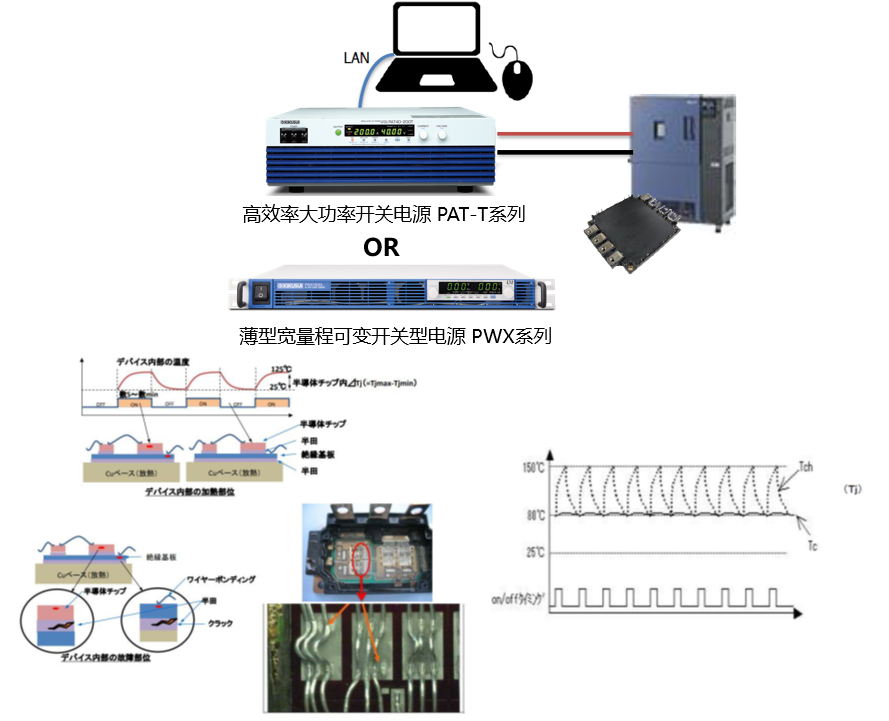

接点温度特性评估：半导体接点温度上升速度快（毫秒级），若温度过高会导致接点氧化、接触电阻增大。选用高效率大功率开关电源PAT-T系列或PWX系列，搭配温度传感器监测半导体内部关键部位（加热部位、故障风险部位）温度，如25℃环境下，故障部位温度可能骤升至150℃，需设备通过高速外部控制（LAN接口）实时调整供电，避免温度失控。

过渡热测试：模拟半导体瞬时高电流冲击（如高铁启动、EV急加速），需几百A~千几百A电流在几ms内快速上升。采用“3台PAT20-400T电源组合”实现DC15V-1200A输出，搭配多功能直流电子负载装置PLZ-5W系列（7台组合可达60A/μs高通过速率），加速电流上升过程，测试半导体内部温度骤升后的稳定性，确保其在极端工况下不损坏。

二、IC（集成电路）测试案例

IC主要应用于手机、无线LAN、PC、GPS等消费电子与通信设备，需应对电压波动、脉冲信号干扰、静电冲击（ESD）等问题，测试重点为信号稳定性、抗干扰能力，典型案例包括：

1.电源过电压法测试

IC工作电压低（多为3.3V/5V/12V），若供电端出现过电压（如电网波动、电源适配器故障），易导致内部电路烧毁。测试需模拟过电压场景，验证IC的耐受阈值。

设备方案：选用高可靠性电源PAN-A系列、小型直流稳定电源PMX-A系列（低纹波线性电源，避免电源自身波动影响测试），输出梯度递增的过电压；搭配PLZ-5W系列电子负载（高速响应，实时模拟IC实际功耗），监测IC在不同过电压下的电流变化——若电流骤增，说明IC已损坏，可确定其最大耐受电压。

核心目的：确保IC在通信设备、PC电源波动场景下不失效，如路由器IC需耐受12V±10%的电压波动。

2.电压脉冲法测试

IC需处理高频脉冲信号（如手机射频信号、GPS定位信号），若脉冲波形失真会导致数据传输错误。测试需生成高速、高频脉冲，验证IC的信号处理能力。

设备方案：采用智能双极性电源PBZ系列（低纹波，可输出纳秒级高速脉冲、高频波形），模拟IC实际接收的脉冲信号；搭配PLZ-5W系列电子负载，维持IC稳定功耗，通过示波器观察IC输出的脉冲波形——若波形无失真、延迟小，说明IC脉冲处理能力合格。

核心目的：适配MMIC（单片微波集成电路，用于5G基站）、GaAsIC（砷化镓IC，用于手机射频）等高频IC的需求，确保通信信号传输准确。

3.静电放电（ESD）测试

IC在实际应用中常受到静电放电冲击（如人工接触、环境干扰），瞬时高压脉冲可能导致内部电路损坏或逻辑紊乱，因此需验证其抗静电能力。

设备方案：采用高速双极性电源PBZ系列（支持高速过渡、高频波形输出），生成符合ESD特性的瞬时高压脉冲信号；搭配PLZ-5W系列电子负载维持IC工作状态，通过示波器监测IC输入/输出端口在冲击过程中的波形变化。

测试方法：模拟IEC标准下的静电放电脉冲（如几百伏至数千伏的短脉冲），多次施加在IC不同引脚，观察是否出现电流异常或逻辑错误。

核心目的：确保IC在消费电子、通信设备中能够抵御环境静电干扰，避免出现死机、烧毁等失效问题。
