Linux磁盘级文件/文件系统理解

1. 磁盘的物理结构

磁盘的核心是一个利用磁性介质和机械运动进行数据读写的、非易失性的存储设备。

1.1 盘片

盘片是传统机械硬盘中最核心的部件，它是数据存储的物理载体。盘片是一个坚硬的、表面极度光滑的圆形碟片，被安装在硬盘内部的主轴上。多个盘片会叠放在一起，共同绕主轴旋转。

盘片的上下两个表面都涂有一层非常薄的磁性材料，这层涂层是数据真正被记录的地方。数据就通过改变这层材料上微小区域的磁场方向来记录（代表 0 和 1）。

1.2 主轴（马达）

主轴用于固定并旋转所有盘片。转速越高，盘片转动越快，磁头就能越快地访问到目标数据，读写速度也越快，但同时功耗、发热和噪音也更大。

1.3 磁道（Track）

盘片旋转时，磁头会保持在一个固定位置，这样就会在盘片上画出一个圆形路径，这个圆形就称为磁道。整个磁盘是由一圈一圈的磁道组成的。

1.4 磁头（Head）

负责读取和写入数据的部件。每个盘片的上下表面都对应一个独立的磁头。

在读写操作时，磁头会悬浮在盘片表面上方一个极小的距离（现代硬盘这个距离只有几纳米，比灰尘还小得多）。它永远不会接触盘片表面，否则会导致磁头碰撞（Head Crash），划伤磁性涂层，造成数据丢失。

所有磁头臂都连接在同一个 传动器 上，因此所有磁头总是同步移动。

1.5 柱面（Cylinder）

所有盘片上半径相同的磁道组成了一个柱面。因为所有磁头是同步移动的，当第一个盘片的第N磁道被访问时，其他盘片上的第N磁道也可以被同时访问。柱面是操作系统进行磁盘分区和空间分配时的一个重要逻辑概念。

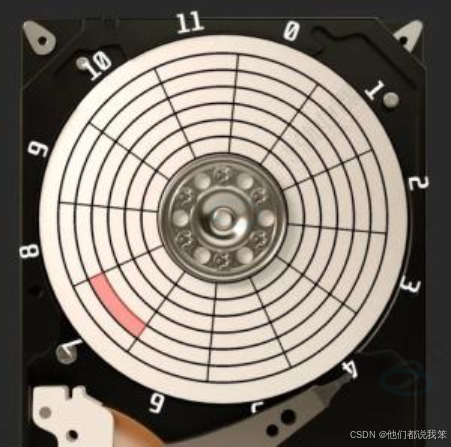

1.6 扇区（Sector）

将一条磁道划分成若干个弧段，每一个弧段就称为一个扇区。它是磁盘进行数据读写的最小物理单位。传统硬盘的一个扇区大小是512字节，而现代高级格式硬盘（Advanced Format）则采用4096字节（4K） 为一个扇区。

1.7 块（Block）

这是操作系统层面的概念。操作系统为了管理方便，会将一个或多个连续的扇区组合起来（通常为8个扇区4KB），块（在Linux/Ext文件系统中）。它是操作系统进行文件存储和读写的最小逻辑单位。

1.8 外壳

硬盘的所有精密组件都被密封在一个金属外壳中。外壳内部是无尘的，任何微小的灰尘都可能损坏盘片和磁头。

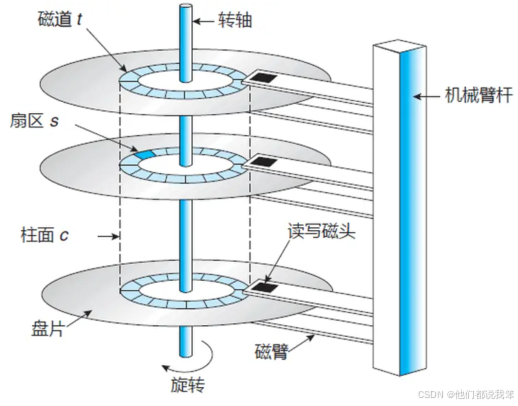

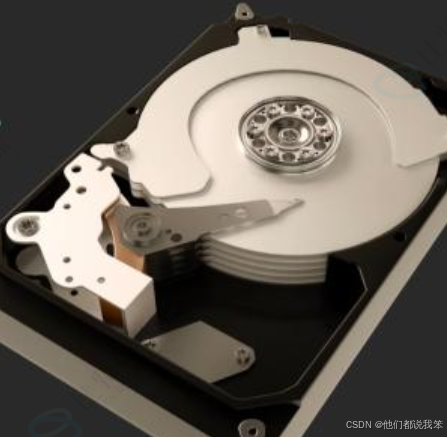

1.9 图示

在这里插入图片描述

1.10 CHS寻址

扇区是从磁盘读出和写⼊信息的最⼩单位，通常⼤⼩为 512 字节。
磁头（head）数：每个盘⽚⼀般有上下两⾯，分别对应1个磁头，共2个磁头。
磁道（track）数：磁道是从盘⽚外圈往内圈编号0磁道，1磁道…，靠近主轴的同⼼圆⽤于停靠磁头，不存储数据。
柱⾯（cylinder）数：磁道构成柱⾯，数量上等同于磁道个数。
扇区（sector）数：每个磁道都被切分成很多扇形区域，每道的扇区数量相同。
圆盘（platter）数：就是盘⽚的数量。
磁盘容量 = 磁头数 × 磁道(柱⾯)数 × 每道扇区数 × 每扇区字节数。

CHS是三个参数的缩写，代表了一个扇区在磁盘上的物理位置：

C - Cylinder（柱面）：所有盘片上半径相同的磁道组成的集合。可以想象为以主轴为圆心的一系列同心圆柱面。柱面号确定了磁头臂的径向位置。
H - Head（磁头）：指定哪个磁头来读写。因为每个盘面都有一个磁头，所以磁头号实际上就指定了要使用哪一个盘面。
S - Sector（扇区）：在确定的磁道上，指定从哪个扇区开始读写。扇区是磁盘最小的物理存储单元（通常为512字节）。

CHS寻址 就是通过给出 (C, H, S) 这三个坐标值，来唯一确定硬盘上的一个扇区。

2. Linux文件系统

2.1 概念

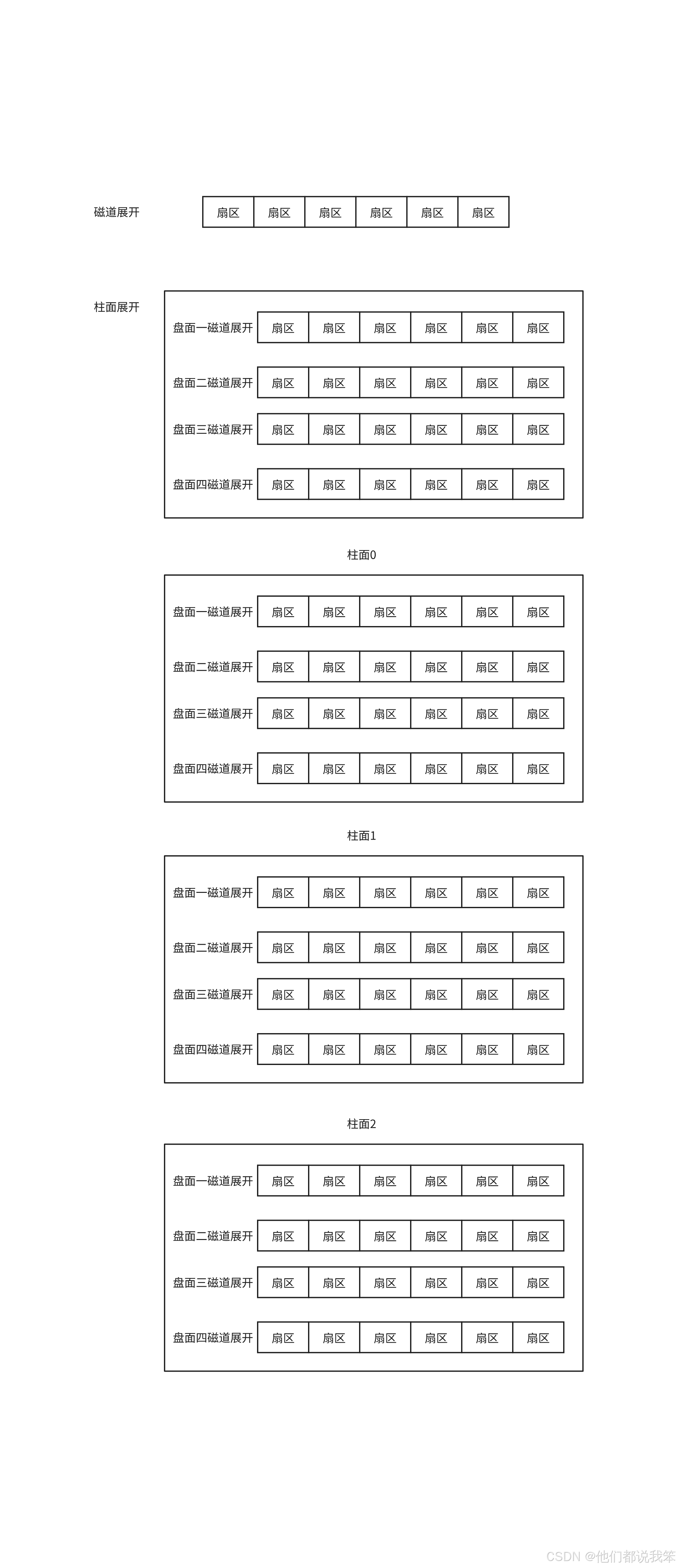

首先，传动臂上的磁头是共进退的，柱面是一个逻辑上的概念，本质是每一面，相同半径的磁道逻辑上构成柱面，逻辑上，磁盘是由柱面卷起来的。

某一盘面上的磁道按扇区展开（一维数组）。
整个磁盘所有盘面的同一个磁道，即柱面展开（二维数组）。
- 柱面上的每个磁道，扇区数是一样的。
一个磁盘是由N个柱面组成的（三维数组）。

在这里插入图片描述

三维数组本质也是一维数组，所以每一个扇区都有一个对应的数组下标，称为LBA（Logical Block Address），所以在操作系统文件系统概念中只有LBA地址，LBA地址向CHS地址的转换由硬件自己完成。
所以磁盘逻辑结构是由一个一个柱面展开并连接在一起的，形成一个一维数组。

2.2 CHS和LBA地址

2.2.1 CHS转LBA

$L B A = 柱⾯号 C * 单个柱⾯的扇区总数 + 磁头号 H * 每磁道扇区数 + 扇区号 S - 1$

2.2.2 LBA转CHS

$柱⾯号 C = L B A // (磁头数 * 每磁道扇区数) 【就是单个柱⾯的扇区总数】$
$\% (磁头数*每磁道扇区数)) // 每磁道扇区数$
$\% 每磁道扇区数) + 1$

//: 表⽰除取整。

LBA地址是从0开始，CHS地址是从1开始。

2.3 分块

操作系统为了管理方便，会将一个或多个连续的扇区组合起来（通常为8个扇区4KB）

为什么要分块？

减少管理开销。
一次性读写一个较大的块，比多次读写小单元更能减少IO次数。

2.4 分区

文件系统分区是指将物理存储设备（如硬盘、SSD）划分为多个独立的、逻辑上隔离的区块，每个区块单独格式化并挂载到 Linux 目录树的特定位置（如/、/home），从而实现对存储资源的有序管理。

为什么要分区？

将存储资源拆分，降低管理复杂度。

2.5 分组

2.5.1 为什么要分组？

想象一下，如果没有分组，整个硬盘就像一个巨大的、没有分隔的房间。所有文件的数据块（data blocks）和文件属性集合（inodes）都混杂在一起。磁头需要在整个盘片上来回大幅度移动来读写文件，这非常低效（产生大量寻道时间），并且容易产生碎片。

因此，磁盘被先分区，再分组，每个组相对独立，拥有自己的内部结构。管理的精髓在于可复制性。成功管理一个组，便掌握了管理所有组的核心能力；能管理好所有组，便意味着能管理好一个分区；

2.5.2 理解inode

Linux下文件的存储是属性和内容分离的。
Linux下，保存文件属性的集合叫做inode，一个文件，一个inode，通过inode编号唯一标识。

一个 inode 主要包含以下元信息，也就是文件属性（可以使用 statfilename 命令查看）：

inode 编号：每个 inode 在它所在的文件系统中都有唯一的编号。
文件数据的磁盘块地址：指向存储文件内容的那些数据块（Data Blocks）的指针。这是 inode 最关键的作用。
文件大小：字节数。
文件的拥有者 User ID (UID)：哪个用户拥有这个文件。
文件的所属组 Group ID (GID)：哪个用户组拥有这个文件。
- 文件的访问权限：读、写、执行的权限（rwx for user, group, others）。
文件的时间戳：
- 访问时间 (Access)：最后一次读取文件内容的时间。
- 修改时间 (Modify)：最后一次修改文件内容的时间。
- 改变时间 (Change)：最后一次改变文件属性（如权限、所有者） 的时间。
链接数：有多少个文件名指向这个 inode（后面硬链接会讲到，可以理解为引用计数）。
其他信息：如设备文件（/dev/）的主设备号和次设备号等。

特别注意：

inode 里面唯独不包含文件的名称！ 文件名是存放在目录文件里的。
任何文件的内容大小可以不同，但是属性大小一定是相同的（通常是128或256字节）。

2.5.3 目录和文件名在哪里？

理解了 inode 不存文件名后，自然会有这个疑问。答案是：在目录里。

目录也是文件，但是磁盘上没有目录的概念，只有文件属性 + 文件内容的概念。

目录（Directory）本身也是一个文件，它也有自己的 inode 和数据块。它的数据块里的内容非常简单，就是一个 文件名和 inode 映射表：

文件名 (Filename)	inode 编号 (inode number)
report.txt	256790
cat.jpg	256791
music.mp3	256792

所以，访问文件，必须打开当前目录，根据文件名，获取对应的inode号，然后进行文件的访问。

当你执行 ls -l 时，系统是这样做的：

读取当前目录文件的内容，得到一系列 文件名 和对应的 inode 号。
根据每个 inode 号 去找到文件的 inode 信息。
从 inode 信息中读出文件的权限、所有者、大小等，并和文件名一起显示给你。

2.5.4 Linux路径解析

当你访问 /home/user/report.txt 时，系统会：

在根目录 / 的映射表里找到 home 对应的 inode 号。
根据 home 文件名的 inode 号找到 /home 目录的数据块，在里面找到 user 文件名对应的 inode 号。
再根据 user 文件名的 inode 号找到 /home/user 目录的数据块，在里面找到 report.txt 文件名对应的 inode 号（比如 256790）。
最后，根据 inode 号 256790 找到文件的 inode 信息，再根据 inode 信息里的指针找到文件的数据块，读取内容。

2.5.5 Linux dentry（历史路径缓存）

这是解决路径解析性能问题的最关键武器。

dentry（directory entry）是内核在内存中构建的一个数据结构，用于表示路径中的一个组成部分（如 home, user, report.txt）。
它建立了文件名到 inode 的映射关系。
它本身不存储文件数据，甚至不存储完整的元数据，只是一个快速的文件名 -> inode 的查找结构。
每个文件都要有对应的dentry结构，在内存中形成整个树形结构。
整个树形节点也同时会⾪属于LRU(Least Recently Used，最近最少使⽤)结构中，进⾏节点淘汰。
整个树形节点也同时会⾪属于Hash，⽅便快速查找。

扩展：树的构建过程（以 /home/alice/file.txt 为例）

让我们看看这棵树是如何一步步在内存中建立起来的。假设系统启动后，首次访问这个路径。

第0步：树的根
内核启动后，会为根目录 / 创建一个 dentry 对象（我们称之为 dentry_root）。它是这棵树的根，它的 d_parent 指向它自己。

第1步：解析 /home

进程请求打开 /home/alice/file.txt。
解析器从根 dentry_root 开始。
它查看 dentry_root 的 inode，并读取 / 目录的内容（从磁盘或缓存）。
它在目录内容中查找字符串 "home"。
找到后，内核为 home 创建一个新的 dentry 对象（dentry_home）。
- 设置 dentry_home->d_parent = dentry_root （home 的父目录是 /）。
- 将 dentry_home 添加到 dentry_root 的子目录链表（d_subdirs）中。
- 将 "home" 这个名称和 dentry_home 的映射关系，存入一个高效的哈希表中以便快速查找。
现在树的结构是：

dentry_root(name:/) -> dentry_home(name:home)

第2步：解析 alice

解析器现在位于 dentry_home。
它查看 dentry_home 的 inode，并读取 /home 目录的内容。
在内容中查找字符串 "alice"。
找到后，内核为 alice 创建一个新的 dentry 对象（dentry_alice）。
- 设置 dentry_alice->d_parent = dentry_home （alice 的父目录是 home）。
- 将 dentry_alice 添加到 dentry_home 的子目录链表中。
- 在哈希表中记录 "alice" 到 dentry_alice 的映射。
现在的树结构是：

dentry_root(name:/) -> dentry_home(name:home) -> dentry_alice(name:alice)

第3步：解析 file.txt

解析器现在位于 dentry_alice。
它读取 /home/alice 目录的内容。
在内容中查找字符串 "file.txt"。
找到后，内核为 file.txt 创建一个新的 dentry 对象（dentry_file）。
- 设置 dentry_file->d_parent = dentry_alice （file.txt 的父目录是 alice）。
- 将 dentry_file 添加到 dentry_alice 的子目录链表中。
- 在哈希表中记录 "file.txt" 到 dentry_file 的映射。

最终的树结构形成：

dentry_root(name:/) -> dentry_home(name:home) -> dentry_alice(name:alice) -> dentry_file(name:file.txt)

树的查询过程（第二次访问）

现在，另一个进程请求打开 /home/alice/file.txt。此时，完整的路径树已经在 dentry cache 中存在。

解析过程不再是昂贵的磁盘I/O遍历，而是变成了高效的内存树遍历：

解析器从 dentry_root 开始。
它不会去读磁盘上的 / 目录，而是直接查看 dentry_root 的子目录链表（或者更常见的是，直接查询哈希表：“home” 对应的 dentry 是什么？）。
哈希表查找：内核使用一个全局的哈希表。它计算字符串 "home" 的哈希值，并在哈希桶中找到 dentry_home。命中！
解析器跳到 dentry_home。
同样，它计算 “alice” 的哈希值，在哈希表中查找，直接找到 dentry_alice。再次命中！
解析器跳到 dentry_alice。
计算 “file.txt” 的哈希值，在哈希表中找到 dentry_file。最终命中！
通过 dentry_file 找到对应的 inode，完成路径解析。

2.5.4 为什么需要 inode？/ inode 的好处？

解耦文件名与数据：
- 使用 inode 的核心目的是将文件的元数据与文件的数据本身分离开来。这种设计带来了巨大的灵活性和强大的功能。想象一下如果没有 inode，文件名、权限、数据位置等信息都必须和文件数据紧耦合地放在一起，会非常难以管理。
- 硬链接（Hard Link）：创建硬链接就是在另一个目录里增加一个不同的文件名，但指向同一个 inode 号。两个文件名完全平等，删除其中一个，另一个依然能访问数据（只要 inode 的链接数不为 0，本质上就是引用计数）。
权限和访问控制：所有权限信息都存储在 inode 里，与文件名分离，安全且统一。
高效遍历：系统通过 inode 号来查找文件，比通过冗长的路径名查找要快得多。

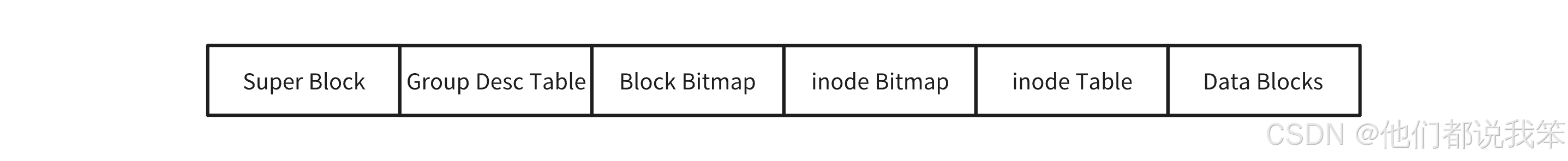

2.6 文件系统块组的内部构成

这是文件系统设计中最精妙的部分。Linux文件系统将整个分区划分为多个块组 (Block Groups)。每个块组是自包含的，拥有自己管理文件和数据所需的元数据。

在这里插入图片描述

2.6.1 超级块（Super Block）

存放⽂件系统本⾝的结构信息，描述整个分区的⽂件系统信息。记录的信息主要有：Data Bolcks 和 inode 的总量，未使⽤的 Data Blocks 和 inode 的数量（标识的是整个分区的），⼀个 Data Blocks 和 inode 的⼤⼩，最近⼀次挂载的时间，最近⼀次写⼊数据的时间，最近⼀次检验磁盘的时间等其他⽂件系统的相关信息。Super Block的信息被破坏，可以说整个⽂件系统结构就被破坏了。

并非每个组中都存在一个完整的超级块，但是会在多个块组中备份，为了保证因为硬件出现物理问题时，导致的 Super Block 损坏，还能继续正常使用。

2.6.2 块组（Group Descriptor Table）

块组描述符表，描述块组属性信息，整个分区分成多个块组就对应有多少个块组描述符。每个块组描述符存储⼀个块组的描述信息，如在这个块组中从哪⾥开始是inode Table，从哪⾥开始是Data Blocks，空闲的inode和数据块还有多少个等等（标识的是当前这组的）。块组描述符在每个块组的开头都有⼀份拷⻉。

2.6.3 块位图（Block Bitmap）

Block Bitmap中每一位（bit）对应本组内的一个数据块（Data Blocks）。1 表示该块已分配使用，0 表示空闲。

2.6.4 inode位图（inode Bitmap）

inode Bitmap中每一位（bit）对应本组内的一个inode。

2.6.5 inode表（inode Table）

存放⽂件属性如⽂件⼤⼩，所有者，最近修改时间和当前分组所有inode属性的集合。inode编号以分区为单位，不可跨分区。

最重要的：指向文件数据块的指针。
- 12直接块指针：直接指向12个数据块（ $12 * 4 K B$ ），适合小文件。
- 3间接指针：指向一个块，该块本身不存数据，而是存储指向数据块的指针。
  - 一级间接块索引指针： $1024 * 4 K B$
  - 二级间接块索引指针： $1024 * 1024 * 4 K B$
  - 三级间接块索引指针： $1024 * 1024 * 1024 * 4 K B$
