前言

自用
猪猪猪：还在更新中

因为参加完蓝桥杯后，想学RTOS，所以直接无缝衔接，此笔记是基于蓝桥杯板子G431RBT6学习的！

一、从头开始创建一个FreeRTOS工程

基本的配置跳过，只记录有关FreeRTOS的创建！

1.1 在 “Timebase Source” 中，选择其他TIM

在 STM32 + FreeRTOS 项目中，FreeRTOS 默认使用 SysTick 作为时基，而 STM32CubeMX 默认的 HAL 库也是使用 SysTick ，这两个会冲突，导致系统运行不正常，尤其是出现任务调度异常、延时失效等问题。

所以把Timebase Source改成了TIM17！
在这里插入图片描述

1.2 配置FreeRTOS的参数

在这里插入图片描述

关键参数（全部默认即可）

参数名称	设置值	描述
USE_PREEMPTION	Enabled	启用抢占式调度，允许高优先级任务抢占低优先级任务的CPU时间。
CPU_CLOCK_HZ	SystemCoreClock	CPU的时钟频率，通常由系统定义，表示处理器的时钟速度。
TICK_RATE_HZ	1000	系统的时基（tick）频率为1000Hz，即每1毫秒产生一个tick。
MAX_PRIORITIES	56	系统中任务的最大优先级数，FreeRTOS使用优先级来调度任务。
MINIMAL_STACK_SIZE	128 Words	任务的最小堆栈大小为128个词（word）。
MAX_TASK_NAME_LEN	16	任务名称的最大长度为16个字符。
TOTAL_HEAP_SIZE	3072 Bytes	为FreeRTOS堆分配的总内存大小为3072字节。
Memory Management scheme	heap_4	使用的内存管理方案，不同的方案可能有不同的内存分配和释放策略。

以下是 FreeRTOS Mode and Configuration 界面中全部参数，按功能模块分类（可跳过）

（1）Kernel Settings（内核设置）

参数名称	当前配置值	含义说明
`USE_PREEMPTION`	Enabled	启用抢占式调度（高优先级任务可立即抢占低优先级任务）
`CPU_CLOCK_HZ`	`SystemCoreClock`	CPU时钟频率（通常由MCU定义，如`SystemCoreClock=16MHz`）
`TICK_RATE_HZ`	`1000`	系统Tick频率（1kHz=1ms一个Tick）
`MAX_PRIORITIES`	`56`	最大任务优先级数（0为最低，55为最高）
`MINIMAL_STACK_SIZE`	`128 Words`	空闲任务（Idle Task）的堆栈大小（单位：字，具体字节数需乘以字长）
`MAX_TASK_NAME_LEN`	`16`	任务名称的最大字符长度
`USE_16_BIT_TICKS`	Disabled	禁用16位Tick计数器（使用32位计数器，支持更长运行时间）
`IDLE_SHOULD_YIELD`	Enabled	空闲任务主动让出CPU给同等优先级的用户任务（节能场景可能需要禁用）
`USE_PORT_OPTIMISED _TASK_SELECTION`	Disabled	禁用硬件优化任务选择（通用软件实现，兼容性更好）
`USE_TICKLESS_IDLE`	Disabled	禁用Tickless低功耗模式（始终维持Tick中断）

（2）Mutexes & Semaphores（互斥量与信号量）

参数名称	当前配置值	含义说明
`USE_MUTEXES`	Enabled	启用互斥量（Mutex）支持。
`USE_RECURSIVE_MUTEXES`	Enabled	启用递归互斥量（同一任务可重复加锁）。
`USE_COUNTING_SEMAPHORES`	Enabled	启用计数信号量。
`QUEUE_REGISTRY_SIZE`	`8`	队列注册表大小（用于调试工具跟踪队列/信号量）。

（3）Memory Management（内存管理）

参数名称	当前配置值	含义说明
`TOTAL_HEAP_SIZE`	`3072 Bytes`	动态内存堆总大小（根据任务和队列数量调整）。
`Memory Management scheme`	`heap_4`	使用动态内存分配方案4（合并空闲块，避免碎片化）。
`Memory Allocation`	Dynamic / Static	支持动态和静态内存分配（需用户提供静态内存时需配置`configSUPPORT_STATIC_ALLOCATION`）。

1. 3 添加任务

下图是STM32CubeMX 的默认任务，可以修改它的名称和函数类型，但不能删除它。这是 CubeMX 提供的一个固定设置，用于初始化FreeRTOS和提供一个最基本的任务框架。
在这里插入图片描述

参数说明

配置项	当前值	解释说明
Task Name	`defaultTask`	任务的名称，这里是 `defaultTask`。任务名称用于标识该任务
Priority	`osPriorityNormal`	任务的优先级，`osPriorityNormal` 表示任务的优先级为正常（即中等优先级）
Stack Size (Words)	`128`	任务堆栈的大小，单位是字（Words），这里的 `128` 表示任务栈有128个字的空间。每个字的大小通常是4字节（32位系统）
Entry Function	`StartDefaultTask`	任务的入口函数，任务开始执行时会调用该函数。这里的 `StartDefaultTask` 是该任务的函数名称
Code Generation Option	`Default`	代码生成选项，设置为 `Default` 表示使用默认的代码生成设置
Parameter	`NULL`	传递给任务的参数，这里设置为 `NULL`，表示任务不需要传入任何参数
Allocation	`Dynamic`	任务栈内存分配方式，设置为 `Dynamic` 表示任务栈的内存是在运行时动态分配的
Buffer Name	`NULL`	缓冲区名称，设置为 `NULL` 表示没有指定缓冲区。通常用于处理一些任务的输入输出缓冲区
Control Block Name	`NULL`	任务控制块名称，设置为 `NULL` 表示没有指定任务的控制块（在FreeRTOS中用于存储任务的元数据）

关于 STM32CubeMX 中的默认任务：

默认任务：这是 CubeMX 在生成的代码中自动创建的第一个任务。它通常用于进行系统初始化、测试和调试。
修改默认任务：虽然不能删除默认任务，但可以：
- 修改任务的名称
- 修改任务执行的函数（即默认任务执行的代码）
- 修改任务的优先级

后面，我们手写代码时，我们可以通过 FreeRTOS 提供的 API 创建自己的任务、队列、信号量等对象。

最后！创建工程！

然后在，工程文件夹内，创建一个文件夹BSP，拿来放写好的底层驱动文件。

在这里插入图片描述

OK！完成！！（基本配置完成的文件放在最后了：LED KEY Usart Delay）

二、动态任务的创建/删除

2.1 函数介绍

2.1.1 创建动态任务`xTaskCreate()`

（1）函数原型

BaseType_t xTaskCreate(TaskFunction_t pxTaskCode,    // 任务函数const char * const pcName,    // 任务名称configSTACK_DEPTH_TYPE usStackDepth,  // 栈大小void *pvParameters,           // 传入任务的参数UBaseType_t uxPriority,       // 任务优先级TaskHandle_t *pxCreatedTask   // 返回任务句柄（可以是 NULL）
);

（2）参数解释

参数	含义	举例
`pxTaskCode`	任务函数名（任务函数就是编写任务具体做什么）	比如：任务函数为`void Task_LED(void *pvParameters)`，任务函数名就是`Task_LED`
`pcName`	给任务起个名字（调试查看用）	`"LED_Task"`
`usStackDepth`	分配给任务的栈大小（注意单位是“字”，不是字节）	一般 128～512 比较常见
`pvParameters`	传递给任务函数的参数	可以传结构体、变量、`NULL`
`uxPriority`	任务优先级，值越大越重要	通常范围 0~configMAX_PRIORITIES-1
`pxCreatedTask`	返回这个任务的“身份证”（句柄），我们可以以后用它去操作这个任务。如想删掉、挂起这个任务，就需要通过句柄去操作	`&xxx_Handle`，或者传 `NULL` 表示我不关心这个任务的句柄

（3）返回值说明

返回值	含义
`pdPASS`	创建成功
`errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY`	内存不足，创建失败（系统堆不够）

（4）示例代码

/***** （1）任务函数（任务是要做什么） ******/
void LED_Task(void *pvParameters)
{while (1){HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_0);  // 翻转LEDvTaskDelay(500);   // 延时500ms}
}/***** （2）创建任务函数 ******/
// 创建的任务，系统会把它加入调度器，由 FreeRTOS 自动进行任务切换调度
xTaskCreate(LED_Task,"LED",128,NULL,2,NULL);

这个任务的功能是：每隔 500ms 翻转一次 GPIOB 的 PIN_0 引脚，从而实现 LED 的闪烁效果

位	参数名	类型	示例值	含义
1	`pxTaskCode`	`TaskFunction_t`	`LED_Task`	任务函数指针，告诉 FreeRTOS 这个任务要做什么。这里是一个控制 LED 闪烁的函数。
2	`pcName`	`const char *`	`"LED"`	任务名称，用于调试和查看任务状态时显示的名字。
3	`usStackDepth`	`uint16_t`	`128`	栈大小，单位是“字”（word），不是字节。STM32 中 1 字 = 4 字节，因此此任务分配了 512 字节栈空间。
4	`pvParameters`	`void *`	`NULL`	传递给任务的参数。如果不需要传递参数，写 `NULL`。
5	`uxPriority`	`UBaseType_t`	`2`	任务优先级。值越大，优先级越高。
6	`pxCreatedTask`	`TaskHandle_t *`	`NULL`	接收创建的任务句柄的指针。如果后续要操作该任务（如删除、挂起等），需传入句柄变量地址；后续不需要这些操作就传 `NULL`。

如果我们要看任务是否创建成功：

/***** （1）任务函数：LED 闪烁 ******/
void LED_Task(void *pvParameters)
{while (1){HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_0);  // 翻转 LED 引脚vTaskDelay(500);   // 延时 500ms}
}/***** （2）任务创建函数：包含成功判断 ******/
void CreateTasks(void)
{BaseType_t xReturn;  // 用于接收任务创建结果xReturn = xTaskCreate(LED_Task,"LED",128,NULL,2,NULL);if (xReturn == pdPASS) // 创建成功{printf("LED_Task 创建成功！\r\n");}else // 创建失败{printf("LED_Task 创建失败！\r\n");}
}

假设我们传入了任务句柄变量，例如 &LEDTaskHandle

// 定义一个任务句柄
TaskHandle_t LEDTaskHandle; ///创建任务 `LED_Task`,并把这个任务的“控制权”交给变量 `LEDTaskHandle`
xTaskCreate(LED_Task, "LED", 128, NULL, 2, &LEDTaskHandle);

可以后续使用句柄对任务进行操作

删除LED任务：vTaskDelete(LEDTaskHandle);
挂起LED任务：vTaskSuspend(LEDTaskHandle);

2.1.2 创建静态任务`xTaskCreateStatic()`

这个函数是为 不使用动态内存分配（malloc） 的场景准备的。我们要自己准备好栈空间和任务控制块。

TaskHandle_t xTaskCreateStatic(TaskFunction_t pxTaskCode,const char * const pcName,const uint32_t ulStackDepth,void * const pvParameters,UBaseType_t uxPriority,StackType_t * const puxStackBuffer,     // 提前分配好的栈StaticTask_t * const pxTaskBuffer       // 提前准备好的任务控制块
);

【后续没用到，我就是一个直接跳过！！】

2.1.3 删除任务 `vTaskDelete()`

（1）函数原型

void vTaskDelete(TaskHandle_t xTaskToDelete);

（2）参数解释

参数	含义
`xTaskToDelete`	要删除的任务的句柄。如果想删除当前任务，可以传入 `NULL`

vTaskDelete(NULL); → 删除当前正在运行的任务
vTaskDelete(xxx_Handle); → 删除指定句柄的任务

（3）示例代码

/*****（1）任务函数，运行后自删*****/
void LED_Task(void *pvParameters)
{HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);	printf("LED_Task 自我删除！\r\n");vTaskDelete(NULL);  // 删除自己
}/*****（2）创建任务*****/
xTaskCreate(LED_Task, "LED", 128, NULL, 2, NULL);

或由其他任务/定时器删除：

/***** 任务函数1，运行后删任务2 *****/
void LED_Task(void *pvParameters)
{HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);	vTaskDelete(Task2_Handle);  // 删除任务2
}
/***** 任务函数2 *****/
void LED2_Task(void *pvParameters)
{HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_SET);
}/*****（2）创建任务*****/
xTaskCreate(LED_Task, "LED", 128, NULL, 2, NULL);              // 不保存句柄
xTaskCreate(LED2_Task, "LED2", 128, NULL, 2, &Task2_Handle);   // 有句柄，用于后续删掉操作！

2.2 编写例题代码

这里参考正点原子例题！

在这里插入图片描述

2.2.1 添加任务

打开工程，这里一共四个任务，我们先创建好任务函数和添加任务

/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN Variables */// 定义三个任务句柄，用于后续管理和控制任务（如挂起、恢复等）
TaskHandle_t TaskLED1_Handle;
TaskHandle_t TaskLED2_Handle;
TaskHandle_t TaskKEY_Handle;/* USER CODE END Variables *//* Private function prototypes -----------------------------------------------*/
/* USER CODE BEGIN FunctionPrototypes */// 四个任务函数的声明
void Task_Start(void *argument);
void Task1_LED(void *argument);
void Task2_LED(void *argument);
void Task3_KEY(void *argument);    /* USER CODE END FunctionPrototypes *//****** (1) 创建四个任务函数 *******/void Task_Start(void *argument)
{printf("Hello! Task Start!\r\n");// 创建 LED1 任务，优先级 26，堆栈大小 128xTaskCreate(Task1_LED, "Task1", 128, NULL, 26, &TaskLED1_Handle);// 创建 LED2 任务，优先级 27，堆栈大小 128xTaskCreate(Task2_LED, "Task2", 128, NULL, 27, &TaskLED2_Handle);	// 创建 KEY 按键任务，优先级 28，堆栈大小 128xTaskCreate(Task3_KEY, "Task3", 128, NULL, 28, &TaskKEY_Handle);// 删除当前任务vTaskDelete(NULL);
}void Task1_LED(void *argument)
{while (1){static int N1 = 0;N1++;printf("Task_1 -- %d\r\n", N1);vTaskDelay(500);}
}void Task2_LED(void *argument)
{while (1){static int N2 = 0;N2++;printf("Task_2 -- %d\r\n", N2);vTaskDelay(1000);		}
}void Task3_KEY(void *argument)
{while (1){static int N3 = 0;N3++;printf("Task_3 -- %d\r\n", N3);vTaskDelay(100);  }
}
... ...
void MX_FREERTOS_Init(void) {... .../* USER CODE BEGIN RTOS_THREADS *//* 添加 FreeRTOS 启动任务 *//****** (2) 添加任务 *******/// 创建启动任务，优先级 25，堆栈大小 128，启动时由调度器自动运行xTaskCreate(Task_Start, "TaskStart", 128, NULL, 25, NULL);/* USER CODE END RTOS_THREADS */
}

创建好了四个任务，每个任务对应有任务函数和添加任务，打印自增看看任务咋运行的

我们给任务分配了优先级

任务名称	函数名	优先级（数字越大优先级越高）	说明
启动任务	`Task_Start`	25	启动时创建其他任务后自删除
LED1任务	`Task1_LED`	26	控制LED1，每500ms打印一次
LED2任务	`Task2_LED`	27	控制LED2，每1000ms打印一次
按键处理任务	`Task3_KEY`	28	处理按键输入，优先级最高

我们在第一章可以看到，优先级设置56个，为什么这是25到28呢？？？

我们看看默认任务的优先级是多少

/* Definitions for defaultTask */osThreadId_t defaultTaskHandle;
const osThreadAttr_t defaultTask_attributes = {.name = "defaultTask",.priority = (osPriority_t) osPriorityNormal,.stack_size = 128 * 4
};

是.priority = (osPriority_t) osPriorityNormal,

点击进去看看这个普通优先级到底多少级

  osPriorityBelowNormal6  = 16+6,       ///< Priority: below normal + 6osPriorityBelowNormal7  = 16+7,       ///< Priority: below normal + 7osPriorityNormal        = 24,         ///< Priority: normalosPriorityNormal1       = 24+1,       ///< Priority: normal + 1osPriorityNormal2       = 24+2,       ///< Priority: normal + 2

哦哦哦，原来是24，那为了避免默认任务打扰我们，直接从25开始！

OKOK，说这么多，先把程序下载到板子看看啥情况，记得打开串口哦

在这里插入图片描述

怎么个事，我的Task3呢！！！

函数介绍里，xTaskCreate()会返回值，可以根据返回值判断任务是否成功

创建任务不成功的原因有很多，有一个可能就是给FreeRTOS分配的地方太小，装不下那么多任务

在Task_Start添加几行代码，我们打印出来看看

void Task_Start(void *argument)
{printf("Hello!Task Start!\r\n");xTaskCreate(Task1_LED, "Task1", 128, NULL, 26, &TaskLED1_Handle);xTaskCreate(Task2_LED, "Task2", 128, NULL, 27, &TaskLED2_Handle);	xTaskCreate(Task3_KEY, "Task3", 128, NULL, 28, &TaskKEY_Handle);BaseType_t xReturn;  // 用于接收任务3的创建结果xReturn = xTaskCreate(Task3_KEY, "Task3", 128, NULL, 28, &TaskKEY_Handle);;if (xReturn == pdPASS) // 创建成功{printf("Task3 创建成功！\r\n");}else // 创建失败{printf("Task3 创建失败！\r\n");}printf("Free Heap: %d\r\n", xPortGetFreeHeapSize());// 删除自己vTaskDelete(NULL);
}

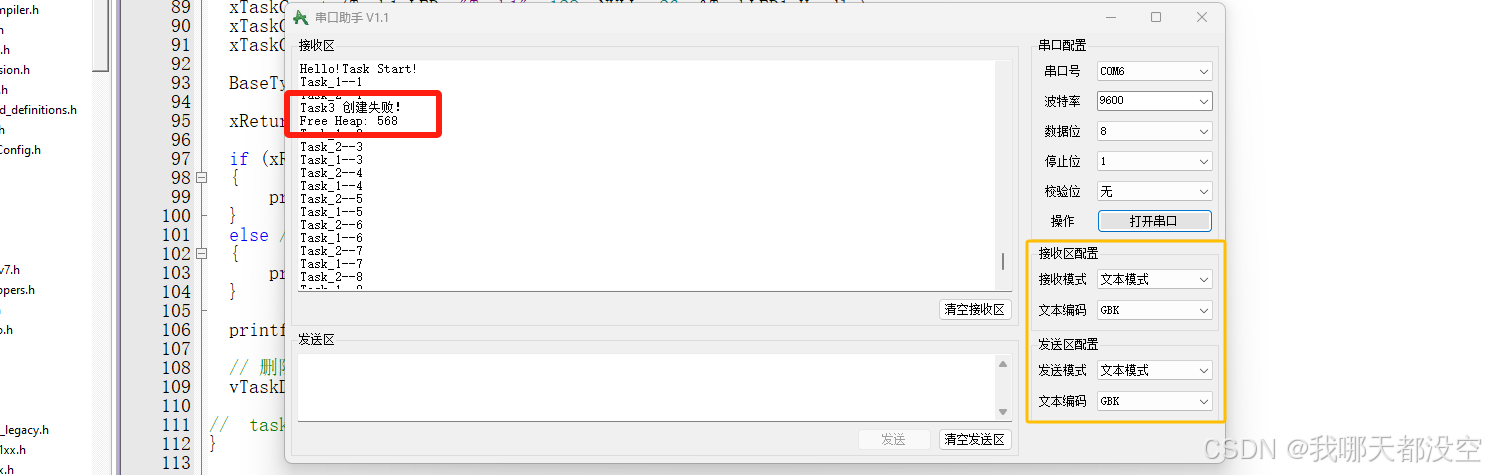

串口输出

在这里插入图片描述

Task3创建失败，但是Free Heap: 568不是还有空地方吗？？

xTaskCreate(Task3_KEY, "Task3", 128, NULL, 28, &TaskKEY_Handle);

猪猪猪：我们创建任务时，任务堆栈实际占用的内存大小 = 128 words × 4 字节 = 512 字节

再看你当时打印的 Free Heap：568 字节，确实还剩下一点，但：

原因	说明
剩余堆空间不够	你还有 568 字节，但新任务创建至少要分配堆栈空间 + TCB 控制块内存（约 100~200 字节），总共就超过 568 字节了。
堆碎片化	即使堆总量看起来够用，但因为分散，可能没有一整块连续的大内存区域给任务使用，导致创建失败。

那么解决办法

减小任务堆栈大小，一般简单任务（比如只打印或轮询按键）用不了这么大栈。

// 试试减小堆栈到 100 或 96（word 单位）
xTaskCreate(Task3_KEY, "Task3", 100, NULL, 28, &TaskKEY_Handle);

增加堆大小，在 FreeRTOSConfig.h 中修改：

#define configTOTAL_HEAP_SIZE    ( ( size_t ) ( 5 * 1024 ) )  // 改为 5KB 或更大

选择了第二种，改为 5KB！

重新下载，看看是不是这个原因
在这里插入图片描述

OK！成功了

前四行是开始任务创建的三个任务，后面也可以看出来是优先级最高的Task3执行，然后就是Task2，最后是Task1。但是为什么创建任务的第一次打印不是Task3最开始呢？？？

我们看看开始任务里，我们最先创建的是Task1，而且它高于开始任务。

xTaskCreate(Task1_LED, "Task1", 128, NULL, 26, &TaskLED1_Handle);
xTaskCreate(Task2_LED, "Task2", 128, NULL, 27, &TaskLED2_Handle);
xTaskCreate(Task3_KEY, "Task3", 128, NULL, 28, &TaskKEY_Handle);

所以，Task1被创建完成后，直接就开始执行了，Task2是FreeRTOS执行完Task1后再回到Task_Start里创建的，Task3同理！那开始的时候怎么才能按优先级执行呢？临界区！后面我们会详细说明，这里只需要知道这个是停止执行任务的OK了。

void Task_Start(void *argument)
{printf("Hello!Task Start!\r\n");taskENTER_CRITICAL(); // 进入临界区xTaskCreate(Task1_LED, "Task1", 128, NULL, 26, &TaskLED1_Handle);xTaskCreate(Task2_LED, "Task2", 128, NULL, 27, &TaskLED2_Handle);	xTaskCreate(Task3_KEY, "Task3", 128, NULL, 28, &TaskKEY_Handle);vTaskDelete(NULL); // 删除自己taskEXIT_CRITICAL(); // 退出临界区
}

加上这两行代码即可，我们再下载，打开串口看看（截图太麻烦啦，直接复制粘贴了）

Hello!Task Start!
Task_3--1
Task_2--1
Task_1--1
Task_3--2
Task_3--3
Task_3--4
Task_3--5
Task_2--2
Task_1--2
Task_3--6
Task_3--7
Task_3--8
Task_3--9
Task_3--10
Task_2--3
Task_1--3

OKOK，这回就对了。

2.2.2 编写任务

根据题目要求我们把任务函数补充完整

/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN Variables */uint8_t LEDx = 0x00;
uint8_t LED1_Flag = 1;
uint8_t LED2_Flag = 1;TaskHandle_t TaskLED1_Handle;
TaskHandle_t TaskLED2_Handle;
TaskHandle_t TaskKEY_Handle;/* Private function prototypes -----------------------------------------------*/
/* USER CODE BEGIN FunctionPrototypes */void Task_Start(void *argument);
void Task1_LED(void *argument);
void Task2_LED(void *argument);
void Task3_KEY(void *argument);/****** (1) 创建四个任务函数 *******/void Task_Start(void *argument)
{printf("Hello!Task Start!\r\n");taskENTER_CRITICAL(); // 进入临界区xTaskCreate(Task1_LED, "Task1", 128, NULL, 26, &TaskLED1_Handle);xTaskCreate(Task2_LED, "Task2", 128, NULL, 27, &TaskLED2_Handle);	xTaskCreate(Task3_KEY, "Task3", 128, NULL, 28, &TaskKEY_Handle);// 删除自己vTaskDelete(NULL); taskEXIT_CRITICAL(); // 退出临界区
}void Task1_LED(void *argument)
{while (1){static int N1 = 0;N1 ++;printf("Task_1--%d\r\n",N1);switch(LED1_Flag) // LED1闪烁{case 1: LEDx |= 0x01; LED1_Flag = 2; break;case 2: LEDx &= ~(1 << 0); LED1_Flag = 1; break;default: break;}LED_Disp(LEDx);vTaskDelay(500);}
}void Task2_LED(void *argument)
{while (1){static int N2 = 0;N2 ++;printf("Task_2--%d\r\n",N2);switch(LED2_Flag) // LED2闪烁{case 1: LEDx |= 0x02; LED2_Flag = 2; break;case 2: LEDx &= ~(1 << 1); LED2_Flag = 1; break;default: break;}LED_Disp(LEDx);	vTaskDelay(500);		}
}void Task3_KEY(void *argument)
{while (1){static int N3 = 0;N3 ++;printf("Task_3--%d\r\n",N3);KEY_Proc(); // 扫描检测按键if(KEY_Down == 1) // 按键1--删掉任务1{vTaskDelete(TaskLED1_Handle);printf("删掉了Task_1!!\r\n");}vTaskDelay(100);	}
}

然后下载，查看灯，按下按键1，打开串口看看

Hello!Task Start!
Free Heap: 1992
Task_3--1
Task_2--1
Task_1--1
Task_3--2
Task_3--3
Task_3--4
Task_3--5
Task_2--2
Task_1--2
Task_3--6
Task_3--7
Task_3--8
Task_3--9
Task_3--10
删掉了Task_1!!
Task_2--3
Task_3--11
Task_3--12
Task_3--13
Task_3--14
Task_2--4
Task_3--15
Task_3--16

可以看到，下载完成后，两个灯几乎同亮同灭，按下按键1后，LED1停止闪烁，串口输出已删掉提示

然后我再次按下按键1 ，遇到的问题：

第一次按键正常删除 Task1_LED，但按第二次后串口卡顿，Task3_KEY 不再打印，卡死。

第二次进入 vTaskDelete(TaskLED1_Handle)，但是任务1已经被删掉了，所以这时候的 TaskLED1_Handle == NULL ，问题根本在于：

vTaskDelete(NULL);  // 当句柄为 NULL 时，删除的是自己！

连续按两次后，**Task3_KEY 中自己把自己删了！**所以就“无了”，串口没输出、任务也不在了。

为了避免这个问题！

void Task3_KEY(void *argument)
{while (1){static int N3 = 0;N3 ++;printf("Task_3--%d\r\n",N3);KEY_Proc();if(KEY_Val == 1 && TaskLED1_Handle != NULL) // 关键！防止再次误删if(KEY_Down == 1){vTaskDelete(TaskLED1_Handle);printf("删掉了Task_1!!\r\n");TaskLED1_Handle = NULL;  // 关键！防止再次误删}vTaskDelay(100);	}
}

OK，解决！

2.2.3 完整代码

/* Includes ------------------------------------------------------------------*/
#include "FreeRTOS.h"
#include "task.h"
#include "main.h"
#include "cmsis_os.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "LED.h"
#include "lcd.h"
#include "KEY.h"
#include "usart.h"
#include "stdio.h"
/* USER CODE END Includes *//* USER CODE BEGIN Variables */
uint8_t LEDx = 0x00;
uint8_t LED1_Flag = 1;
uint8_t LED2_Flag = 1;TaskHandle_t TaskLED1_Handle;
TaskHandle_t TaskLED2_Handle;
TaskHandle_t TaskKEY_Handle;
/* Private function prototypes -----------------------------------------------*/
/* USER CODE BEGIN FunctionPrototypes */
void Task_Start(void *argument);
void Task1_LED(void *argument);
void Task2_LED(void *argument);
void Task3_KEY(void *argument);/****** (1) 创建四个任务函数 *******/void Task_Start(void *argument)
{printf("Hello!Task Start!\r\n");taskENTER_CRITICAL(); // 进入临界区xTaskCreate(Task1_LED, "Task1", 128, NULL, 26, &TaskLED1_Handle);xTaskCreate(Task2_LED, "Task2", 128, NULL, 27, &TaskLED2_Handle);	xTaskCreate(Task3_KEY, "Task3", 128, NULL, 28, &TaskKEY_Handle);//	BaseType_t xReturn;  // 用于接收任务创建结果
//
//	xReturn = xTaskCreate(Task3_KEY, "Task3", 128, NULL, 28, &TaskKEY_Handle);;//	if (xReturn == pdPASS) // 创建成功
//	{
//			printf("Task3 创建成功！\r\n");
//	}
//	else // 创建失败
//	{
//			printf("Task3 创建失败！\r\n");
//	}printf("Free Heap: %d\r\n", xPortGetFreeHeapSize());vTaskDelete(NULL); // 删除自己taskEXIT_CRITICAL(); // 退出临界区
}void Task1_LED(void *argument)
{while (1){static int N1 = 0;N1 ++;printf("Task_1--%d\r\n",N1);switch(LED1_Flag){case 1: LEDx |= 0x01; LED1_Flag = 2; break;case 2: LEDx &= ~(1 << 0); LED1_Flag = 1; break;default: break;}LED_Disp(LEDx);vTaskDelay(500);}
}void Task2_LED(void *argument)
{while (1){static int N2 = 0;N2 ++;printf("Task_2--%d\r\n",N2);switch(LED2_Flag){case 1: LEDx |= 0x02; LED2_Flag = 2; break;case 2: LEDx &= ~(1 << 1); LED2_Flag = 1; break;default: break;}LED_Disp(LEDx);	vTaskDelay(500);		}
}void Task3_KEY(void *argument)
{while (1){static int N3 = 0;N3 ++;printf("Task_3--%d\r\n",N3);KEY_Proc();if(KEY_Val == 1 && TaskLED1_Handle != NULL)if(KEY_Down == 1){vTaskDelete(TaskLED1_Handle);printf("删掉了Task_1!!\r\n");TaskLED1_Handle = NULL;  // 关键！防止再次误删}vTaskDelay(100);	}
}void MX_FREERTOS_Init(void) {/* USER CODE BEGIN RTOS_THREADS *//* add threads, ... *//****** (2) 添加任务 *******/xTaskCreate(Task_Start, "TaskStart", 128, NULL, 25, NULL);
}

番外：

除了开始任务，其他三个任务都是死循环，如果放在main.c的while函数中

int main(void)
{HAL_Init();SystemClock_Config();MX_GPIO_Init();MX_I2C1_Init();osKernelInitialize();MX_FREERTOS_Init();//  osKernelStart();while (1){Led1_Test();LED2_Test();KEY_Test();}
}

会发现，只有LED1灯闪，LED2和按键没反应，因为程序被卡死在LED1_Test();，进不到下一个程序了。

猪猪猪：FreeRTOS 启动后，main()主循环就被“弃用了”

  osKernelInitialize();    // 初始化 RTOS 内核MX_FREERTOS_Init();      // 创建任务osKernelStart();         // 启动 RTOS，开始多任务调度！

一旦执行到 osKernelStart()，控制权就交给 FreeRTOS 的调度器了，程序不会再执行之后的代码，包括 while(1)，所以要先注释掉osKernelStart(); !

三、任务挂起与恢复

3.1 函数介绍

通过本实验，掌握 FreeRTOS 中与 任务挂起与恢复 相关的 API 函数，包括：

vTaskSuspend() 挂起任务
vTaskResume() 恢复被挂起的任务
xTaskResumeFromISR() 从中断服务函数中恢复任务

3.1.1 任务挂起`vTaskSuspend()`

（1）函数原型

void vTaskSuspend(TaskHandle_t xTaskToSuspend);

（2）参数解释

参数	说明
`xTaskToSuspend`	要挂起的任务句柄。如果传 `NULL`，表示挂起当前任务

挂起任务后，该任务会停止运行，直到被恢复。
被挂起的任务不会被调度器调度，CPU 不会再执行它。

（3）示例

// 挂起 LEDTask 任务
vTaskSuspend(LEDTaskHandle);  // 自己挂起自己
vTaskSuspend(NULL);

3.1.2 任务恢复 `vTaskResume()`

（1）函数原型

void vTaskResume(TaskHandle_t xTaskToResume);

（2）参数解释

参数	说明
`xTaskToResume`	要恢复的任务句柄

将之前挂起的任务重新加入就绪队列，使其可以继续执行。
只能用于恢复由 vTaskSuspend() 挂起的任务。

（3）示例

vTaskResume(LEDTaskHandle);  // 让 LEDTask 任务恢复运行

3.1.3 从中断任务恢复 `xTaskResumeFromISR()`

（1）函数原型

BaseType_t xTaskResumeFromISR(TaskHandle_t xTaskToResume);

（2）参数解释

参数名	含义
`xTaskToResume`	要恢复的任务的句柄，仅能用于被 `vTaskSuspend()` 挂起的任务

（3）返回值说明

返回值	含义
`pdTRUE`	任务恢复后就绪，建议在中断中进行一次任务切换
`pdFALSE`	无需切换上下文（恢复任务未使更高优先级任务就绪）

（4）示例

void EXTI0_IRQHandler(void)
{BaseType_t xHigherPriorityTaskWoken = pdFALSE;xTaskResumeFromISR(LEDTaskHandle);  // 恢复任务portYIELD_FROM_ISR(xHigherPriorityTaskWoken);  // 判断是否需要任务切换
}

3.1.4 获取任务状态 `eTaskGetState()`

（1）函数原型

eTaskState eTaskGetState(TaskHandle_t xTask);

（2）参数解释

参数名	含义
`xTask`	要查询状态的任务的句柄

（3）返回值说明

返回值	含义
`eReady`	任务已准备好执行，但当前没有在运行。任务在就绪队列中等待调度。
`eRunning`	任务当前正在运行。
`eBlocked`	任务因等待某些资源（例如信号量、队列等）而被阻塞。
`eSuspended`	任务已被挂起，不能被调度执行。
`eDeleted`	任务已经被删除。

（4）示例

void Task3_KEY(void *argument)
{while (1){static int N3 = 0;N3++;printf("Task_3--%d\r\n", N3);// 查询任务 1 (TaskLED1) 的状态eTaskState taskState = eTaskGetState(TaskLED1_Handle);if (taskState == eSuspended){printf("TaskLED1 is suspended.\r\n");}else if (taskState == eRunning){printf("TaskLED1 is running.\r\n");}else if (taskState == eBlocked){printf("TaskLED1 is blocked.\r\n");}else if (taskState == eReady){printf("TaskLED1 is ready.\r\n");}else{printf("TaskLED1 is deleted.\r\n");}// 延时vTaskDelay(100);}
}

说明：eTaskGetState() 用来查询 xxx_Handle 的状态。根据返回的状态值 (eSuspended, eRunning, eBlocked, eReady, eDeleted)，以便根据任务的当前状态做出适当的逻辑判断。

3.2 编写例题代码

正点原子例题

在这里插入图片描述

3.2.1 任务挂起/恢复

在任务3里进行任务1的挂起和恢复

在前一章的完整代码下，其他的函数不变，更改一下void Task3_KEY(void *argument)

void Task3_KEY(void *argument)
{while (1){static int N3 = 0;N3 ++;printf("Task_3--%d\r\n",N3);KEY_Proc();// 按下按键1 挂起任务1if(KEY_Down == 1){vTaskSuspend(TaskLED1_Handle);printf("-----挂起任务1-----\r\n");}// 按下按键2 恢复任务1else if(KEY_Down == 2){vTaskResume(TaskLED1_Handle);printf("-----恢复任务1-----\r\n");}vTaskDelay(100);	}
}

下载到板子，打开串口助手，串口输出如下：

Hello!Task Start!
Free Heap: 1984
Task_3--1
Task_2--1
Task_1--1
Task_3--2
... ...
Task_2--3
Task_1--5
Task_3--20
Task_3--21
Task_3--22
Task_3--23
-----挂起任务1-----
Task_3--24
Task_3--25
Task_3--26
Task_3--27
Task_3--28
Task_2--4
Task_3--29
Task_3--30
Task_3--31
Task_3--32
Task_3--33
Task_3--34
Task_3--35
Task_3--36
Task_3--37
Task_2--5
Task_3--38
Task_3--39
Task_3--40
Task_3--41
Task_3--42
Task_3--43
Task_3--44
-----恢复任务1-----
Task_1--6
Task_3--45
Task_3--46
Task_2--6
Task_3--47
Task_3--48
Task_1--7
Task_3--49
Task_3--50
Task_3--51
Task_3--52
Task_3--53
Task_1--8
Task_3--54
Task_3--55
Task_2--7
Task_3--56
-----挂起任务1-----
Task_3--57
Task_3--58
Task_3--59
Task_3--60
Task_3--61
Task_3--62
Task_3--63
Task_2--8
Task_3--65
Task_3--66
Task_3--67
Task_3--68
Task_3--69
Task_3--70
Task_3--71
Task_3--72
Task_3--73
Task_2--9
Task_3--74
Task_3--75
Task_3--76
Task_3--77
Task_3--78
Task_3--79
Task_3--80
Task_3--81
Task_3--82
Task_2--10
Task_3--83
Task_3--84
Task_3--85
Task_3--86
Task_3--87
-----恢复任务1-----
Task_1--9
Task_3--88
Task_3--89
Task_3--90
Task_2--11
Task_1--10
Task_3--92

可以看见按下按键1，挂起后任务1后就没有再执行过任务1，恢复后继续执行

第一次挂起前最后是Task_1--5，挂起后没有输出；恢复后继续之前的输出Task_1--6。第二次同理！

但是有一个问题，如果我们重复按下，就会一直显示“恢复任务“，但其实并没有，第一次按下时已经恢复了任务1，后面按下都是无效的！！所以我们改一下代码，避免无效恢复。

这个时候我们就会用到函数 eTaskGetState获取任务状态，如果被挂起，才执行恢复

void Task3_KEY(void *argument)
{while (1){... ... else if(KEY_Down == 2) {switch(Task1_State)  // （2）根据判断执行{case 2: // 未被挂起printf("-----KEY2--已经恢复过啦-----\r\n");//printf("-----KEY2--任务1没被挂起-----\r\n");break;case 1:	// 挂起vTaskResume(TaskLED1_Handle);printf("-----恢复任务1-----\r\n");break;default: break;}						}// （1）判断任务1 是否被挂起if(eTaskGetState(TaskLED1_Handle) == eSuspended){Task1_State = 1; // 挂起}else{Task1_State = 2; // 未被挂起}		vTaskDelay(100);	}
}

下载到板子，打开串口助手，串口输出如下：

Hello!Task Start!
Free Heap: 1984
Task_3--1
Task_2--1
Task_1--1
Task_3--2
Task_3--3
Task_3--4
-----挂起任务1-----
Task_3--5
Task_3--6
Task_3--7
Task_3--8
Task_3--9
Task_3--10
Task_2--2
Task_3--11
-----恢复任务1-----
Task_1--2
Task_3--12
Task_3--13
... ...
Task_1--5
Task_3--26
-----KEY2--已经恢复过啦-----
Task_3--27
Task_2--4
Task_3--29
Task_1--6
Task_3--30

OK！

3.2.2 从中断恢复任务

跟上面类似，只不过用的函数不同

首先在CubeMX打开按键中断，我是把PB2设置为上升沿中断触发

在这里插入图片描述

然后编写中断代码

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{if(GPIO_Pin == GPIO_PIN_2) // 判断是否是 PB2 引脚触发的中断{BaseType_t xResume = pdFALSE; // 用来接收 xTaskResumeFromISR() 的返回值switch(Task1_State) // 判断任务1是否挂起{case 2: // 未被挂起printf("-----EXTI--已经恢复过啦-----\r\n");//printf("-----EXTI--任务1没被挂起-----\r\n");break;case 1: // 挂起//如果该任务优先级高于当前运行任务，将返回 pdTRUE，否则返回 pdFALSExResume = xTaskResumeFromISR(TaskLED1_Handle); if(xResume == pdTRUE){//pdTRUE，说明 ISR 中恢复的任务的优先级高，需要立即切换到该任务运行。portYIELD_FROM_ISR(xResume);}	printf("-----从中断中恢复任务1-----\r\n");break;default: break;}	}
}

这里跟之前的有点不一样，多出了一个立即切换到该任务运行的判断，啥意思呢？？

假设你在一个公司，正在做自己手头的工作。突然，老板交给你一个任务。

如果老板说这个任务非常紧急，你就必须立刻去做老板的任务，等到老板的任务做完再去做你手头的工作。
如果老板说这个任务不太紧急，可以等下再做，那么你就不需要立刻停止当前的工作，等你做完手头的工作，再去处理老板的任务。

代码中的 xTaskResumeFromISR() 和 portYIELD_FROM_ISR()

xTaskResumeFromISR() ：在中断中恢复任务，就像是老板突然发出“任务”，并且会返回值告诉你是否紧急
- pdTRUE：表示中断被恢复的任务优先级更高，非常紧急
- pdFALSE：表示当前任务优先级更高或相同，不急
portYIELD_FROM_ISR() ：这个是立刻切换去执行的函数
- portYIELD_FROM_ISR(pdTRUE)：急急如律令，立刻去执行中断被恢复的任务
- portYIELD_FROM_ISR(pdFALSE)：不急，继续当前的任务，等会儿再说。

OK，下载到板子，打开串口助手，串口输出如下：

Hello!Task Start!
Free Heap: 1984
Task_3--1
Task_2--1
Task_1--1
Task_3--2
Task_3--3
Task_3--4
Task_3--5
Task_1--2
Task_3--6
Task_3--7
Task_3--8
Task_3--9
Task_3--10
-----挂起任务1-----
Task_2--2
Task_3--11
Task_3--12
Task_3--13
Task_3--14
Task_3--15
Task_3--16
Task_3--17
Task_3--18
-----从中断中恢复任务1-----
Task_1--3
Task_2--3
Task_3--20
Task_3--21
Task_3--22
Task_3--23
Task_1--4
Task_3--24
Task_3--25
Task_3--26
-----EXTI--已经恢复过啦-----
Task_3--27
Task_3--28
Task_1--5
Task_2--4
Task_3--29
Task_3--30
Task_3--31
Task_3--32

OK，完美！

四、FreeRTOS中断管理

4.1 概念理解

4.1.1 中断管理

STM32的中断优先级的两个组成部分：

抢占优先级（Preemption Priority）：决定一个中断是否可以“打断”另一个正在执行的中断。
子优先级（Sub Priority）：在抢占优先级相同的情况下，决定两个中断“谁先响应”。

我们可以打开Cubemx，点击NVIC查看，已经自动的帮我们把一些中断设置改了。

在这里插入图片描述

当前设置：4 bits for pre-emption priority, 0 bits for subpriority，即 NVIC_PRIORITYGROUP_4

这意味着所有中断的优先级完全由抢占优先级决定，子优先级不起作用。
在这种设置下，优先级范围为 0（最高优先级）到 15（最低优先级）。

这也是FreeRTOS官方建议的中断设置！

4.1.2 中断优先级推荐设置

为什么要用 NVIC_PRIORITYGROUP_4 呢？？

FreeRTOS 内核只关注抢占优先级（Preemption Priority）
子优先级对 FreeRTOS 是“透明”的，它不会参与调度判断
如果设置了子优先级，FreeRTOS 不会管，结果就容易出“错”
简化优先级配置逻辑，降低出错率

举个例子：假设你用了 2 位抢占、2 位子优先级（NVIC_PRIORITYGROUP_2）

两个中断 A 和 B：
- 抢占优先级相同
- 子优先级不同
FreeRTOS 会认为它们优先级一样（只看抢占），但实际中：
- Cortex-M 内核允许按子优先级执行顺序
- 这可能让“低优先级中断”先执行 → 打乱预期调度！

4.1.3 FreeRTOS相关宏

打开FreeRTOSConfig.h ，有关中断定义的相关宏

/* Cortex-M 特定的设置 */
/* 检查是否已经定义了中断优先级位数 */
#ifdef __NVIC_PRIO_BITS/* 如果使用 CMSIS，直接使用系统定义的优先级位数 */#define configPRIO_BITS         __NVIC_PRIO_BITS
#else/* 如果没有使用 CMSIS，默认使用 4 位优先级 */#define configPRIO_BITS         4
#endif/* * 设置最低的中断优先级，这个优先级可以用来设置中断的优先级。* 数值越小，优先级越高。*/
#define configLIBRARY_LOWEST_INTERRUPT_PRIORITY   15/* * 设置可以调用 FreeRTOS API 的最高中断优先级。* 优先级数值越低，优先级越高。*/
#define configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 5/* 计算内核的中断优先级 */
#define configKERNEL_INTERRUPT_PRIORITY ( configLIBRARY_LOWEST_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) )/* * 配置系统调用的最大中断优先级，确保系统调用的优先级不为零。*/
#define configMAX_SYSCALL_INTERRUPT_PRIORITY ( configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) )/* * 将 FreeRTOS 的中断处理函数映射到 CMSIS 标准中断处理函数。* SVC 用于系统调用，PendSV 用于上下文切换。*/
#define vPortSVCHandler    SVC_Handler
#define xPortPendSVHandler PendSV_Handler/* * 设置是否使用自定义的 SysTick 处理函数，0 表示使用默认处理函数。*/
#define USE_CUSTOM_SYSTICK_HANDLER_IMPLEMENTATION 0

这段配置是 FreeRTOS 和 Cortex-M 中断优先级对接的重要部分，可以总结为以下几信息：

configPRIO_BITS 表示中断优先级一共用了几位，我们是NVIC_PRIORITYGROUP_4。
configLIBRARY_LOWEST_INTERRUPT_PRIORITY 和 configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 是 FreeRTOS允许参与调度（或调用 API）的中断优先级范围，它只能管5~15这部分！！
- 数值 < 5 的高优中断：FreeRTOS不控制，也不允许在这些中断里用任何 FreeRTOS API。这些高优先级的中断可以写，比如紧急故障中断、DMA完成中断等；
- 数值 ≥ 5 且 ≤ 15 的中断：可以在中断里调用 FreeRTOS 的函数（比如发消息、信号量）；
- FreeRTOS 自己的调度器用的是优先级 15（也就是最慢的调度中断）；
后面的 configKERNEL_INTERRUPT_PRIORITY 和 configMAX_SYSCALL_INTERRUPT_PRIORITY 是为了把上面这些优先级转换成芯片实际使用的格式，Cortex-M 的优先级是左对齐的，所以需要 << (8 - configPRIO_BITS) 来位移。
vPortSVCHandler 和 xPortPendSVHandler 这些名字是把 FreeRTOS 的关键中断函数（系统调用和任务切换）映射到 CMSIS 的标准函数名，确保启动文件能识别。
USE_CUSTOM_SYSTICK_HANDLER_IMPLEMENTATION 设置为 0 表示用 FreeRTOS 默认的 SysTick_Handler。如果有特别需求，比如自己控制滴答定时器，设为 1 可以自己写这个中断函数。默认即可。

4.2 函数介绍

4.2.1 禁用中断 `portDISABLE_INTERRUPTS()`

（1）函数原型

void portDISABLE_INTERRUPTS(void);

禁用所有可屏蔽中断，常用于进入临界区，保护关键代码不被打断。
禁用中断期间，FreeRTOS 将不会进行任务切换，也不会响应中断服务。

4.2.2 启用中断 `portENABLE_INTERRUPTS()`

（1）函数原型

void portENABLE_INTERRUPTS(void);

恢复中断响应，使系统能够再次处理中断和任务切换。
通常用于临界区结束后，与 portDISABLE_INTERRUPTS() 配套使用。

（3）示例

portDISABLE_INTERRUPTS();  // 禁用中断// 临界区域操作
buffer[index++] = data;
// 临界区域操作portENABLE_INTERRUPTS();   // 恢复中断

4.3 编写例题代码

正点原子例题

在这里插入图片描述

主要就是看FreeRTOS能管理的中断范围，是在5~15之间。

现在打开CubeMX，增加两个定时器中断。

在这里插入图片描述

TIM6和TIM7，配置相同！

在这里插入图片描述

然后在NVIC中使能，如果TIM6使能不了，就取消最后一栏的勾（FreeRTOS不允许设置0~4）

首先，开启两个定时器，编写两个定时器代码（注：在main.c中写！！）

int main(void)
{... .../* USER CODE BEGIN 2 */HAL_TIM_Base_Start_IT(&htim6);HAL_TIM_Base_Start_IT(&htim7);delay_init(170); // 下一个代码用，用于阻塞延时/* USER CODE END 2 */... ...while (1){}
}
... ...
/* USER CODE BEGIN 4 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{if(htim == &htim6){printf("优先级4--TIM6--中断开启!!\r\n");}else if(htim == &htim7){printf("优先级6--TIM7--中断开启!!\r\n");}
}

下载到板子，打开串口助手，串口输出如下：

优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
优先级4--TIM6--中断开启!!
... ...

然后创建一个任务，去控制两个定时器中断的开关。

uint8_t Num = 0;/****** (1) 创建一个任务函数 *******/
void Task1(void *argument)
{while (1){if(++Num == 5){Num = 0;portDISABLE_INTERRUPTS(); // 禁用中断printf("---关掉---中断啦---\r\n");delay_ms(5000); // 阻塞5sportENABLE_INTERRUPTS(); // 重新启用中断printf("---开启---中断啦---\r\n");}vTaskDelay(1000);}
}
/* USER CODE END FunctionPrototypes */
... ...
void MX_FREERTOS_Init(void)
{... .../* USER CODE BEGIN RTOS_THREADS *//* add threads, ... *//****** (2) 添加任务 *******/xTaskCreate(Task1, "Task1", 128, NULL, 25, NULL);... ...
}

猪猪猪：这里的Delay是移植正点原子的，我已经放在了基础文件里。

下载，打开串口！

优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
---关掉--中断啦---
优先级4--TIM6--中断开启!!
优先级4--TIM6--中断开启!!
优先级4--TIM6--中断开启!!
优先级4--TIM6--中断开启!!
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
---开启--中断啦---
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
优先级4--TIM6--中断开启!!
优先级6--TIM7--中断开启!!
---关掉--中断啦---
优先级4--TIM6--中断开启!!
优先级4--TIM6--中断开启!!
优先级4--TIM6--中断开启!!

由此可知！！FreeRTOS的任务也不能控制0~4优先级的任务。

优先级数值	中断优先级含义	是否受 FreeRTOS 管理	能否调用 `xxxFromISR`
0~4	高优先级	❌ 不受 FreeRTOS 管理	❌ 不可调用 `FromISR`
5~15	低优先级	✅ 可由 FreeRTOS 管理	✅ 可调用 `FromISR`

宏configMAX_SYSCALL_INTERRUPT_PRIORITY 通常设置为 5，所以优先级 < 5 的中断不受 FreeRTOS 管理。

宏 / 指令	关闭范围	会关闭 TIM6（优先级4）吗
`portDISABLE_INTERRUPTS()`	FreeRTOS 管理的中断（优先级5~15）	❌ 不会
`__disable_irq()`	所有中断（包括高优先级）	✅ 会

__disable_irq()这个是 芯片级别 的中断屏蔽，不受 FreeRTOS 限制，也会关闭所有高优先级中断。

五、临界段代码保护及任务调度器的挂起和恢复

猪猪猪：前面我们学习的是任务的挂起和恢复，现在我们要看任务调度器！！

5.1 概念理解

5.1.1 临界段代码保护

（1）什么是临界段？？

这段代码非常敏感，别人不能来打扰我，我要一口气干完！

（2）哪些场景需要？？

外设初始化：例如，在初始化 I2C、SPI 等通信外设时，需要确保时序正确。如果在初始化过程中被打断，可能导致设备处于不一致状态。
数据传输：进行数据传输或硬件控制时，若操作被打断，可能会导致数据丢失或损坏。
共享资源访问：多个任务可能同时访问共享资源，例如全局变量、硬件外设、队列等。如果没有适当的同步保护，会导致资源竞争和数据冲突。

（3）什么打断当前程序的运行

就是中断和任务调度！

中断：你正在干活，比如说你在搬砖，结果手机响了（来了个中断），你就得先放下砖，去接电话。比如：定时器中断、串口中断、外部中断、DMA中断等，它随时可能打断你当前在干的事情！

任务调度：你是个低优先级任务，刚写一半代码，结果来了个高优先级任务，FreeRTOS 觉得你不够重要，于是暂停你，让别人先跑。

（4）怎么不被打断

关中断！禁止任务调度！

关中断：关闭中断，确保当前任务执行期间不会被其他中断打扰。
禁止任务调度：暂停任务调度，防止低优先级任务被高优先级任务抢占。

临界区直接屏蔽了中断，系统任务调度、ISR都得靠中断！

5.1.2 任务调度器

任务调度器是 FreeRTOS 的大脑，它负责决定系统中哪个任务什么时候运行。简单来说，它就像一个指挥官，按照任务的优先级和时间安排来指挥各个任务的执行。如果有多个任务在等待，调度器会决定哪个任务先执行，哪个任务稍后执行。

在任务执行过程中，有时候会有一些“临界段代码”，这段代码很重要，必须一气呵成执行完，不允许被打断。

但是，问题来了：任务调度器随时可能打断当前任务并切换到另一个任务。如果在执行临界段代码时被调度器打断，可能会导致任务未能完成这段关键操作。为了避免这种情况，可以使用可以“暂停”任务调度器，确保当前任务不会被打断，这样，任务可以放心地执行关键代码，不会因为调度器的干扰而导致错误。

5.2 函数介绍

5.2.1 临界段保护函数（任务级）

（1）函数原型

void taskENTER_CRITICAL(void);
void taskEXIT_CRITICAL(void);

说明：

函数	作用	使用场景
`taskENTER_CRITICAL()`	进入临界段（任务级）本质上是关闭中断，防止任务切换	在任务函数中使用
`taskEXIT_CRITICAL()`	退出临界段，恢复中断	在任务函数中使用

这些函数用于在任务中关闭中断，保护临界代码不被打断。

（2）示例代码

taskENTER_CRITICAL();
IIC_Init();
taskEXIT_CRITICAL();

使用 taskENTER_CRITICAL() 和 taskEXIT_CRITICAL() 包裹，确保在初始化期间不会被其他任务或中断打断。

5.2.2 临界段保护函数（中断级）

（1）函数原型

BaseType_t taskENTER_CRITICAL_FROM_ISR(void);
void taskEXIT_CRITICAL_FROM_ISR(UBaseType_t uxSavedStatusValue);

说明：

函数	作用	使用场景
`taskENTER_CRITICAL_FROM_ISR()`	进入临界段，返回值为当前中断状态，并关闭中断	在中断服务函数中使用
`taskEXIT_CRITICAL_FROM_ISR(xxx)`	退出临界段，恢复之前保存的中断状态	在中断服务函数中使用

这些函数用于中断服务函数中保护临界代码。

（2）示例代码

UBaseType_t status;  // 定义一个变量，用于保存当前中断状态
status = taskENTER_CRITICAL_FROM_ISR(); // 关闭中断，并保存当前中断状态
IIC_WriteByte(0xA5);
taskEXIT_CRITICAL_FROM_ISR(status); // 开启中断，并恢复之前保存的中断状态

status 变量保存了进入临界段前的中断状态，确保在临界段内执行完关键操作后，可以正确地恢复系统的中断状态，避免不必要的中断丢失或系统行为异常。

5.2.3 任务调度器的挂起和恢复函数

（1）函数原型

void vTaskSuspendAll(void);
BaseType_t xTaskResumeAll(void);

（2）函数说明

函数	作用
`vTaskSuspendAll()`	挂起任务调度器，禁止任务调度器进行任务切换
`xTaskResumeAll()`	恢复任务调度器，允许任务切换继续进行

（3）返回值说明

xTaskResumeAll()：返回一个 BaseType_t 类型的值。

返回值 pdTRUE 表示调度器已经成功恢复。
返回值 pdFALSE 表示调度器没有恢复。

（4）示例代码

/*****（1）挂起任务调度器 ******/
void Critical_Section(void)
{vTaskSuspendAll();   // 挂起任务调度器，禁止任务调度IIC_WriteByte(0xA5);  // 比如在 I2C 总线中写入数据xTaskResumeAll();     // 恢复任务调度器，允许任务切换
}/*****（2）调用函数******/
void Task_Function(void *pvParameters)
{while (1){Critical_Section();  // 执行挂起调度器保护的临界段代码vTaskDelay(100);      // 延时100ms}
}

通过这两个函数，可以确保在某些重要操作中，任务调度不会打断重要操作。

【这章没有实验】

六、列表和列表项

6.1 概念理解

（1）什么是列表？什么是列表项？

列表可以类比为一个“容器”，专门用于存放和排序很多个列表项。它是 FreeRTOS 中管理调度、事件、延时等机制的基础容器。列表项就是存放在列表中的项目。

列表相当于链表，列表项相当于节点，FreeRTOS 中的列表是一个双向环形链表。

每一个列表项也就是一个个的任务，如果中途增加任务，就插入到列表项，中途删掉任务，就从列表中移出。
列表项的地址是非连续的，是人为链接的，所以数目可以后期改变。

列表项1  <--->  列表项2  <--->  列表项3  <---> ... ...  <---> 末尾列表项^                                                            ^|                                                            |+------------------------------------------------------------+

假设，我们去医院看病，医院有多个科室，比如：

内科排队列表（List_t）
外科排队列表（List_t）
急诊排队列表（List_t）

每个科室有自己的一个排队列表，用于管理等候的病人顺序，这就像 FreeRTOS 中的一个列表。

每次来挂号，护士会给你一张挂号单，上面写着：到你就诊的时间（或优先级）、你本人的信息、你现在在哪个队伍等等，这张挂号单就是 FreeRTOS 中的列表项。

6.2 函数介绍

6.2.1 列表/列表项结构体

首先！我们先看看每个结构体的定义和成员。

（1）列表项

ListItem_t 是 FreeRTOS 链表中的单个元素，每个元素就是链表中的一个节点。我们来看具体的定义：

struct xLIST_ITEM
{listFIRST_LIST_ITEM_INTEGRITY_CHECK_VALUE           /* 校验值，确保数据完整性 */configLIST_VOLATILE TickType_t xItemValue;          /* 列表项的值， 用于排序 */struct xLIST_ITEM * configLIST_VOLATILE pxNext;     /* 指向下一个列表项的指针 */struct xLIST_ITEM * configLIST_VOLATILE pxPrevious; /* 指向上一个列表项的指针 */void * pvOwner;        /* 指向拥有这个列表项的对象（如 TCB），从而形成一个双向链接 */struct xLIST * configLIST_VOLATILE pxContainer;     /* 指向包含该列表项的列表 */listSECOND_LIST_ITEM_INTEGRITY_CHECK_VALUE          /* 校验值，确保数据完整性 */
};·

xItemValue: 这是列表项的核心值，通常用来决定排序！比如在任务调度中，可以通过 xItemValue 来表示任务的优先级，数值较小的任务具有较高的优先级（具体根据 FreeRTOS 的排序规则）。
pxNext、pxPrevious: 指向列表中前/后一个 ListItem_t 元素的指针，这使得链表变成了双向链表，每个节点都知道自己前后节点的位置。
pvOwner: 这是一个指向实际拥有该列表项的对象的指针（指向我们的任务）。这样，可以在列表项和实际任务之间形成双向关联。
pxContainer: 这是一个指向该列表项所在列表的指针，表明这个列表项属于哪个列表。

（2）迷你列表项

struct xMINI_LIST_ITEM
{listFIRST_LIST_ITEM_INTEGRITY_CHECK_VALUE           /* 校验值，确保数据完整性 */configLIST_VOLATILE TickType_t xItemValue;          /* 列表项的值 */struct xLIST_ITEM * configLIST_VOLATILE pxNext;     /* 指向下一个列表项的指针 */struct xLIST_ITEM * configLIST_VOLATILE pxPrevious; /* 指向上一个列表项的指针 */
};

迷你列表项也就是末尾列表项，它是一个精简版的列表项结构，只有最基本的字段。

（3）列表

typedef struct xLIST
{listFIRST_LIST_INTEGRITY_CHECK_VALUE      /* 校验值，确保数据完整性 */volatile UBaseType_t uxNumberOfItems;     /* 列表项的数量 */ListItem_t * configLIST_VOLATILE pxIndex; /* 用于遍历列表，指向上次访问的列表项 */MiniListItem_t xListEnd;                  /* 标记列表结束的特殊节点，始终位于列表的尾部 */listSECOND_LIST_INTEGRITY_CHECK_VALUE     /* 校验值，确保数据完整性 */
} List_t;

uxNumberOfItems: 列表中的项数。记录当前列表中有多少个列表项，但不算上末尾列表项！
pxIndex: 用于遍历列表的指针，它指向上次通过 listGET_OWNER_OF_NEXT_ENTRY() 获取的列表项。它帮助 FreeRTOS 在迭代时跟踪当前位置。
xListEnd: 这是一个特殊的迷你列表项（MiniListItem_t），标记了列表的结束。其 xItemValue 为最大值，用来作为列表的末尾节点。它不存储实际的数据，只起到标记作用，确保遍历时能正确停止。

所以，刚创建时，列表中的列表项的数量是0，但是列表中已经有了迷你列表项！

┌──────────── List_t ────────────┐
│                                │
│   ┌───────────────┐            │
│   │   xListEnd    │            │
│   │ pxNext → 自己 │◄────┐       │
│   │ pxPrev → 自己 │─────┘       │
│   └───────────────┘            │
└────────────────────────────────┘

创建一个列表项之后

┌──────────── List_t ────────────┐
│                                │
│   ┌─────────────┐              │
│   │ ListItem A  │◄────────┐    │
│   │ pxNext → End│         │    │
│   │ pxPrev → End│         │    │
│   └─────────────┘         │    │
│        ▲                  ▼    │
│   ┌───────────────┐       │    │
│   │   xListEnd    │───────┘    │
│   │ pxNext → A    │            │
│   │ pxPrev → A    │            │
│   └───────────────┘            │
└────────────────────────────────┘

创建两个之后

┌────────────┐     ┌────────────┐     ┌────────────┐
│ ListItem A │ ◄──►│ ListItem B │ ◄──►│  xListEnd  │
└────────────┘     └────────────┘     └────────────┘▲                                      ▲└──────────────────────────────────────┘

以此类推！！

6.2.2 初始化列表

（1）函数原型

void vListInitialise( List_t *pxList );

参数解释：

参数名	类型	说明
pxList	List_t*	指向要初始化的列表结构体指针

完整函数：

void vListInitialise( List_t *pxList )
{/* 初始化列表中当前索引为末尾项 */pxList->pxIndex = ( ListItem_t * ) &( pxList->xListEnd );/* 初始化列表项的数量为 0 */pxList->uxNumberOfItems = ( UBaseType_t ) 0U;/* xListEnd 是 MiniListItem 类型，单独作为末尾项 */pxList->xListEnd.xItemValue = portMAX_DELAY;/* 双向连接：xListEnd 的前后指针都指向自己 */pxList->xListEnd.pxNext = ( ListItem_t * ) &( pxList->xListEnd );pxList->xListEnd.pxPrevious = ( ListItem_t * ) &( pxList->xListEnd );
}

（2）示例代码

List_t myList;
vListInitialise(&myList);

6.2.3 初始化列表项

（1）函数原型

void vListInitialiseItem( ListItem_t *pxItem );

参数解释：

参数名	类型	说明
pxItem	ListItem_t*	指向要初始化的列表项指针

完整函数：

void vListInitialiseItem( ListItem_t *pxItem )
{/* 初始化时不属于任何列表 */pxItem->pxContainer = NULL;
}

（2）示例代码

ListItem_t myItem;
vListInitialiseItem(&myItem);

6.2.4 列表项插入列表

（1）函数原型

void vListInsert( List_t *pxList, ListItem_t *pxNewListItem );

参数解释：

参数名	类型	说明
pxList	List_t*	目标列表
pxNewListItem	ListItem_t*	要插入的列表项，需预先设置 `xItemValue`

完整函数：

void vListInsert( List_t *pxList, ListItem_t *pxNewListItem )
{ListItem_t *pxIterator;TickType_t xValueOfInsertion = pxNewListItem->xItemValue;/* 从列表的头开始，遍历每个列表项，直到找到插入点 */for (pxIterator = (ListItem_t *) &(pxList->xListEnd); pxIterator->pxNext->xItemValue <= xValueOfInsertion; pxIterator = pxIterator->pxNext){/* 继续寻找插入位置，空循环体 */}/* 现在找到插入点，更新指针 */pxNewListItem->pxNext = pxIterator->pxNext;          // 新项的下一个项是当前项的下一个pxNewListItem->pxPrevious = pxIterator;              // 新项的前一个项是当前项pxIterator->pxNext->pxPrevious = pxNewListItem;      // 更新当前项下一个项的前一个指针pxIterator->pxNext = pxNewListItem;                  // 更新当前项的下一个指针为新项/* 设置新列表项的容器为目标列表 */pxNewListItem->pxContainer = pxList;/* 列表项数目增加 */(pxList->uxNumberOfItems)++;
}

（2）示例代码

ListItem_t item;
item.xItemValue = 10;vListInsert(&myList, &item);

6.2.5 列表项末尾插入列表

（1）函数原型

void vListInsertEnd( List_t *pxList, ListItem_t *pxNewListItem );

参数解释：

参数名	类型	说明
pxList	List_t*	目标列表
pxNewListItem	ListItem_t*	要插入的列表项

完整函数：

void vListInsertEnd( List_t *pxList, ListItem_t *pxNewListItem )
{/* 获取当前列表的末尾项，即 xListEnd 前的项 */ListItem_t *pxIndex = pxList->xListEnd.pxPrevious;/* 将新列表项插入到 xListEnd 之前 */pxNewListItem->pxNext = ( ListItem_t * ) &( pxList->xListEnd ); // 下一个是xListEndpxNewListItem->pxPrevious = pxIndex;                            // 前一个是插入前的末尾项pxIndex->pxNext = pxNewListItem;                      // 更新当前末尾项的下一个项为新项pxList->xListEnd.pxPrevious = pxNewListItem;          // 更新 xListEnd 的前一个项为新项/* 设置新列表项的容器为目标列表 */pxNewListItem->pxContainer = pxList;/* 列表项数目增加 */(pxList->uxNumberOfItems)++;
}

（2）示例代码

ListItem_t item;
vListInsertEnd(&myList, &item);

6.2.6 列表移出列表项

（1）函数原型

UBaseType_t uxListRemove( ListItem_t *pxItemToRemove );

参数解释：

参数名	类型	说明
pxItemToRemove	ListItem_t*	要从列表中移除的列表项

返回值：

类型：UBaseType_t
说明：移除操作后列表中剩余的项数量

完整函数：

UBaseType_t uxListRemove( ListItem_t *pxItemToRemove )
{/* 获取当前列表的容器 */List_t * const pxList = pxItemToRemove->pxContainer;/* 更新前后节点的指针，移除目标项 */pxItemToRemove->pxNext->pxPrevious = pxItemToRemove->pxPrevious; // 后一个节点的前指针指向前一个节点pxItemToRemove->pxPrevious->pxNext = pxItemToRemove->pxNext;   // 前一个节点的下一个指针指向后一个节点/* 清除目标项的容器指针，表示已从列表中移除 */pxItemToRemove->pxContainer = NULL;/* 列表项数目减少 */pxList->uxNumberOfItems--;/* 返回更新后的列表项数量 */return pxList->uxNumberOfItems;
}

（2）示例代码

uxListRemove(&item);

6.3 编写例题代码

正点原子例题

在这里插入图片描述

首先，直接把第二章动态任务的创建和删除代码复制一份，然后把多余任务删掉

... ...
/****** (1) 创建三个任务函数 *******/void Task_Start(void *argument)
{printf("Hello!Task Start!\r\n");taskENTER_CRITICAL(); // 进入临界区xTaskCreate(Task1, "Task1", 128, NULL, 26, &Task1_Handle);xTaskCreate(Task2, "Task2", 128, NULL, 27, &Task2_Handle);	printf("Free Heap: %d\r\n", xPortGetFreeHeapSize());// 删除自己vTaskDelete(NULL); taskEXIT_CRITICAL(); // 退出临界区
}void Task1(void *argument)
{while (1){		switch(LED1_Flag){case 1: LEDx |= 0x01; LED1_Flag = 2; break;case 2: LEDx &= ~(1 << 0); LED1_Flag = 1; break;default: break;}LED_Disp(LEDx);vTaskDelay(500);}
}void Task2(void *argument)
{// 等会在任务2进行列表和列表项操作while (1){vTaskDelay(1000);		}
}
... ...
void MX_FREERTOS_Init(void) {... .../* USER CODE BEGIN RTOS_THREADS *//* add threads, ... *//****** (2) 添加任务 *******/xTaskCreate(Task_Start, "TaskStart", 128, NULL, 25, NULL)
}

OK！接下来我们需要做的就是

初始化列表和列表项
(1) 初始化并添加列表项1
(2) 添加列表项2
(3) 添加列表项3
(4) 删除列表项2
(5) 重新在末尾添加列表项2

直接在任务2中添加，以下是完整代码：

List_t List1;              // 创建一个列表 List1
ListItem_t ListItem1;      // 创建列表项1 ListItem1
ListItem_t ListItem2;      // 创建列表项2 ListItem2
ListItem_t ListItem3;      // 创建列表项3 ListItem3void Task2(void *argument)
{/**************** 初始化列表、列表项 ****************/// 初始化列表vListInitialise(&List1);// 初始化列表项	vListInitialiseItem(&ListItem1);vListInitialiseItem(&ListItem2);vListInitialiseItem(&ListItem3);// 设置列表项的数值ListItem1.xItemValue = 40;ListItem2.xItemValue = 60;ListItem3.xItemValue = 50;/**************** 【1】将列表项1插入列表 ****************/vListInsert(&List1, &ListItem1);/**************** 【2】将列表项2插入列表 ****************/vListInsert(&List1, &ListItem2);/**************** 【3】将列表项3插入列表 ****************/vListInsert(&List1, &ListItem3);/**************** 【4】将列表项2移出列表 ****************/uxListRemove(&ListItem2);/**************** 【5】将列表项2插入列表末尾 ****************/List1.pxIndex = List1.pxIndex->pxNext; // pxIndex 后移vListInsertEnd(&List1, &ListItem2);while (1){vTaskDelay(1000);		}
}

但是过程我们看不到，需要添加打印代码！如下：

void Task2(void *argument)
{/**************** 【1】初始化列表、列表项 ****************/// 初始化列表vListInitialise(&List1);// 初始化列表项	vListInitialiseItem(&ListItem1);vListInitialiseItem(&ListItem2);vListInitialiseItem(&ListItem3);// 设置列表项的数值ListItem1.xItemValue = 40;ListItem2.xItemValue = 60;ListItem3.xItemValue = 50;// 打印列表和其他列表项的地址printf("/********* 列表和列表项地址 *********/\r\n");printf("项地址:\r\n");printf("List1: %#x\r\n", (int)&List1);                      // 打印 TestList 的地址printf("List1->pxIndex: %#x\r\n", (int)(List1.pxIndex));    // 打印 pxIndex 的地址printf("List1->xListEnd: %#x\r\n", (int)&(List1.xListEnd)); // 打印 xListEnd 的地址printf("ListItem1: %#x\r\n", (int)&ListItem1);                 // 打印 ListItem1 的地址printf("ListItem2: %#x\r\n", (int)&ListItem2);                 // 打印 ListItem2 的地址printf("ListItem3: %#x\r\n", (int)&ListItem3);                 // 打印 ListItem3 的地址printf("*************************************/\r\n");/**************** 【1】将列表项1插入列表 ****************/vListInsert(&List1, &ListItem1);   // 插入 ListItem1 到 List1 中// 打印添加后的列表项连接情况printf("/******* (1)添加列表项 ListItem1 *******/\r\n");  printf("List1->xListEnd->pxNext: %#x\r\n", (int)(List1.xListEnd.pxNext)); printf("ListItem1->pxNext: %#x\r\n", (int)(ListItem1.pxNext));            printf("/--------- 前后向连接分割线 ----------/\r\n");  printf("List1->xListEnd->pxPrevious: %#x\r\n", (int)(List1.xListEnd.pxPrevious)); printf("ListItem1->pxPrevious: %#x\r\n", (int)(ListItem1.pxPrevious));            printf("**************************************/\r\n"); /**************** 【2】将列表项2插入列表 ****************/vListInsert(&List1, &ListItem2);   // 插入 ListItem1 到 List1 中printf("/****** (2)添加列表项 ListItem2 *******/\r\n");printf("List1->xListEnd->pxNext   = %#x\r\n", (int)(List1.xListEnd.pxNext));printf("ListItem1->pxNext         = %#x\r\n", (int)(ListItem1.pxNext));printf("ListItem2->pxNext         = %#x\r\n", (int)(ListItem2.pxNext));printf("/--------- 前后向连接分割线 ----------/\r\n");printf("List1->xListEnd->pxPrevious = %#x\r\n", (int)(List1.xListEnd.pxPrevious));printf("ListItem1->pxPrevious       = %#x\r\n", (int)(ListItem1.pxPrevious));printf("ListItem2->pxPrevious       = %#x\r\n", (int)(ListItem2.pxPrevious));printf("/************************************/\r\n");/**************** 【3】将列表项3插入列表 ****************/vListInsert(&List1, &ListItem3);printf("/******** (3)添加列表项 ListItem3 ********/\r\n");printf("List1->xListEnd->pxNext   = %#x\r\n", (int)(List1.xListEnd.pxNext));printf("ListItem1->pxNext         = %#x\r\n", (int)(ListItem1.pxNext));printf("ListItem2->pxNext         = %#x\r\n", (int)(ListItem2.pxNext));printf("ListItem3->pxNext         = %#x\r\n", (int)(ListItem3.pxNext));printf("/--------- 前后向连接分割线 ----------/\r\n");printf("List1->xListEnd->pxPrevious = %#x\r\n", (int)(List1.xListEnd.pxPrevious));printf("ListItem1->pxPrevious       = %#x\r\n", (int)(ListItem1.pxPrevious));printf("ListItem2->pxPrevious       = %#x\r\n", (int)(ListItem2.pxPrevious));printf("ListItem3->pxPrevious       = %#x\r\n", (int)(ListItem3.pxPrevious));printf("/**************************************/\r\n");/**************** 【4】将列表项2移出列表 ****************/uxListRemove(&ListItem2); printf("/********* (4)删除列表项 ListItem2 *********/\r\n");printf("项目地址:\r\n");printf("List1->xListEnd.pxNext   = %#x\r\n", (int)(List1.xListEnd.pxNext));printf("ListItem1->pxNext        = %#x\r\n", (int)(ListItem1.pxNext));printf("ListItem3->pxNext        = %#x\r\n", (int)(ListItem3.pxNext));printf("/----------- 前后向连接分割线 ------------/\r\n");printf("List1->xListEnd.pxPrevious = %#x\r\n", (int)(List1.xListEnd.pxPrevious));printf("ListItem1->pxPrevious      = %#x\r\n", (int)(ListItem1.pxPrevious));printf("ListItem3->pxPrevious      = %#x\r\n", (int)(ListItem3.pxPrevious));printf("/****************************************/\r\n");/**************** 【5】将列表项2插入列表末尾 ****************/vListInsertEnd(&List1, &ListItem2); // 将 ListItem2 添加到链表末尾printf("/********* (5)重新在末尾添加列表项 ListItem2 *********/\r\n");printf("项目地址:\r\n");printf("List1->pxIndex            = %#x\r\n", (int)List1.pxIndex);printf("List1->xListEnd.pxNext    = %#x\r\n", (int)(List1.xListEnd.pxNext));printf("ListItem2->pxNext         = %#x\r\n", (int)(ListItem2.pxNext));printf("ListItem1->pxNext         = %#x\r\n", (int)(ListItem1.pxNext));printf("ListItem3->pxNext         = %#x\r\n", (int)(ListItem3.pxNext));printf("/----------------- 前后向连接分割线 ----------------/\r\n");printf("List1->xListEnd.pxPrevious = %#x\r\n", (int)(List1.xListEnd.pxPrevious));printf("ListItem2->pxPrevious      = %#x\r\n", (int)(ListItem2.pxPrevious));printf("ListItem1->pxPrevious      = %#x\r\n", (int)(ListItem1.pxPrevious));printf("ListItem3->pxPrevious      = %#x\r\n", (int)(ListItem3.pxPrevious));printf("/*************** 链表重连后的结构完成 **************/\r\n");while (1){	vTaskDelay(1000);		}
}

OK！下载，打开串口输出：

Hello!Task Start!
Free Heap: 2616
/********* 列表和列表项地址 *********/
项地址:
List1: 0x200000ac
List1->pxIndex: 0x200000b4
List1->xListEnd: 0x200000b4
ListItem1: 0x200000c0
ListItem2: 0x200000d4
ListItem3: 0x200000e8
*************************************/
/******* (1)添加列表项 ListItem1 *******/
List1->xListEnd->pxNext: 0x200000c0
ListItem1->pxNext: 0x200000b4
/--------- 前后向连接分割线 ----------/
List1->xListEnd->pxPrevious: 0x200000c0
ListItem1->pxPrevious: 0x200000b4
**************************************/
/****** (2)添加列表项 ListItem2 *******/
List1->xListEnd->pxNext   = 0x200000c0
ListItem1->pxNext         = 0x200000d4
ListItem2->pxNext         = 0x200000b4
/--------- 前后向连接分割线 ----------/
List1->xListEnd->pxPrevious = 0x200000d4
ListItem1->pxPrevious       = 0x200000b4
ListItem2->pxPrevious       = 0x200000c0
/************************************/
/******** (3)添加列表项 ListItem3 ********/
List1->xListEnd->pxNext   = 0x200000c0
ListItem1->pxNext         = 0x200000e8
ListItem2->pxNext         = 0x200000b4
ListItem3->pxNext         = 0x200000d4
/--------- 前后向连接分割线 ----------/
List1->xListEnd->pxPrevious = 0x200000d4
ListItem1->pxPrevious       = 0x200000b4
ListItem2->pxPrevious       = 0x200000e8
ListItem3->pxPrevious       = 0x200000c0
/**************************************/
/********* (4)删除列表项 ListItem2 *********/
项目地址:
List1->xListEnd.pxNext   = 0x200000c0
ListItem1->pxNext        = 0x200000e8
ListItem3->pxNext        = 0x200000b4
/----------- 前后向连接分割线 ------------/
List1->xListEnd.pxPrevious = 0x200000e8
ListItem1->pxPrevious      = 0x200000b4
ListItem3->pxPrevious      = 0x200000c0
/****************************************/
/********* (5)重新在末尾添加列表项 ListItem2 *********/
项目地址:
List1->pxIndex            = 0x200000b4
List1->xListEnd.pxNext    = 0x200000c0
ListItem2->pxNext         = 0x200000b4
ListItem1->pxNext         = 0x200000e8
ListItem3->pxNext         = 0x200000d4
/----------------- 前后向连接分割线 ----------------/
List1->xListEnd.pxPrevious = 0x200000d4
ListItem2->pxPrevious      = 0x200000e8
ListItem1->pxPrevious      = 0x200000b4
ListItem3->pxPrevious      = 0x200000c0
/*************** 链表重连后的结构完成 **************/

太长啦，我们一个一个分析！！！！！！！

1、初始化列表和列表项

Hello!Task Start!
Free Heap: 2616
/********* 列表和列表项地址 *********/
项地址:
List1: 0x200000ac
List1->pxIndex: 0x200000b4
List1->xListEnd: 0x200000b4
ListItem1: 0x200000c0
ListItem2: 0x200000d4
ListItem3: 0x200000e8
*************************************/

初始化时，List1->xListEnd 的 pxNext 和 pxPrevious 都指向自身。

┌──────────────────────────── List_t ───────────────────────────┐
│                                                               │
│  List1 地址: 0x200000ac                                        │
│  pxIndex → 0x200000b4 (xListEnd)                              │
│                                                               │
│      ┌──────────────── xListEnd ────────────────────┐         │
│      │ 地址: 0x200000b4                              │         │
│      │ pxNext    → 0x200000b4 (xListEnd)             │        │
│      │ pxPrevious→ 0x200000b4 (xListEnd)             │        │
│      └───────────────────────────────────────────────┘        │
└───────────────────────────────────────────────────────────────┘

先注意一个事：

List1->pxIndex: 0x200000b4
List1->xListEnd: 0x200000b4

pxIndex 这个指针用于在链表中记录当前位置。它并不是用来存储链表开始或结束的位置，而是用来标记当前操作或遍历的节点。默认情况下，pxIndex 指向的是 xListEnd（链表的末尾标记），所以地址相同！！

2、列表项1插入到列表

/******* (1)添加列表项 ListItem1 *******/
List1->xListEnd->pxNext: 0x200000c0
ListItem1->pxNext: 0x200000b4
/--------- 前后向连接分割线 ----------/
List1->xListEnd->pxPrevious: 0x200000c0
ListItem1->pxPrevious: 0x200000b4
**************************************/

列表项1和末尾列表项互指。

┌──────────────────────────── List_t ───────────────────────────┐
│                                                               │
│  List1 地址: 0x200000ac                                        │
│  pxIndex → 0x200000b4 (xListEnd)                              │
│                                                               │
│      ┌────────────── ListItem1 ───────────────┐               │
│      │ 地址: 0x200000c0                        │               │
│      │ pxNext    → 0x200000b4 (xListEnd)      │               │
│      │ pxPrevious→ 0x200000b4 (xListEnd)      │               │
│      └────────────────────────────────────────┘               │
│                        ▲                                      │
│                        ▼                                      │
│      ┌──────────────── xListEnd ────────────────┐             │
│      │ 地址: 0x200000b4                          │             │
│      │ pxNext    → 0x200000c0 (ListItem1)       │             │
│      │ pxPrevious→ 0x200000c0 (ListItem1)       │             │
│      └──────────────────────────────────────────┘             │
└───────────────────────────────────────────────────────────────┘

3、列表项2和3插入到列表

/******* 添加列表项 ListItem2 ********/
List1->xListEnd->pxNext   = 0x200000c0
ListItem1->pxNext         = 0x200000d4
ListItem2->pxNext         = 0x200000b4
/--------- 前后向连接分割线 ----------/
List1->xListEnd->pxPrevious = 0x200000d4
ListItem1->pxPrevious       = 0x200000b4
ListItem2->pxPrevious       = 0x200000c0
/************************************/
/******** 添加列表项 ListItem3 *********/
List1->xListEnd->pxNext   = 0x200000c0
ListItem1->pxNext         = 0x200000e8
ListItem2->pxNext         = 0x200000b4
ListItem3->pxNext         = 0x200000d4
/------------ 前后向连接分割线 ----------/
List1->xListEnd->pxPrevious = 0x200000d4
ListItem1->pxPrevious       = 0x200000b4
ListItem2->pxPrevious       = 0x200000e8
ListItem3->pxPrevious       = 0x200000c0
/**************************************/

可以发现，顺序并1-2-3，而是1-3-2。

┌────────────────────────────── List_t ──────────────────────────────┐
│                                                                    │
│  List1 地址 : 0x200000ac                                           │
│  pxIndex   → 0x200000b4 (xListEnd)                                 │
│                                                                    │
│    ┌──────────────────── ListItem1 ─────────────────────┐         │
│    │ 地址        : 0x200000c0                            │         │
│    │ pxPrevious  → 0x200000b4 (xListEnd)                │         │
│    │ pxNext      → 0x200000e8 (ListItem3)               │◄────┐   │
│    └────────────────────────────────────────────────────┘     │   │
│                          ▲                                    │   │
│                          ▼                                    │   │
│    ┌──────────────────── ListItem3 ─────────────────────┐     │   │
│    │ 地址        : 0x200000e8                            │     │   │
│    │ pxPrevious  → 0x200000c0 (ListItem1)               │     │   │
│    │ pxNext      → 0x200000d4 (ListItem2)               │     │   │
│    └────────────────────────────────────────────────────┘     │   │
│                          ▲                                    │   │
│                          ▼                                    │   │
│    ┌──────────────────── ListItem2 ─────────────────────┐     │   │
│    │ 地址        : 0x200000d4                            │     │   │
│    │ pxPrevious  → 0x200000e8 (ListItem3)               │      │   │
│    │ pxNext      → 0x200000b4 (xListEnd)                │      │   │
│    └────────────────────────────────────────────────────┘      │   │
│                          ▲                                     │   │
│                          ▼                                     │   │
│    ┌───────────────────── xListEnd ─────────────────────┐      │   │
│    │ 地址        : 0x200000b4                            │      │   │
│    │ pxPrevious  → 0x200000d4 (ListItem2)               │      │   │
│    │ pxNext      → 0x200000c0 (ListItem1)               │◄─────┘   │
│    └────────────────────────────────────────────────────┘          │
└────────────────────────────────────────────────────────────────────┘

这是因为我们刚刚设置的列表项的数值

 ListItem1.xItemValue = 40; ListItem2.xItemValue = 60; ListItem3.xItemValue = 50;

当我们将这些列表项插入到列表中时，列表会根据 xItemValue 的值进行排序！！！

3、删掉列表项2

/********* (4)删除列表项 ListItem2 *********/
项目地址:
List1->xListEnd.pxNext   = 0x200000c0
ListItem1->pxNext        = 0x200000e8
ListItem3->pxNext        = 0x200000b4
/----------- 前后向连接分割线 ------------/
List1->xListEnd.pxPrevious = 0x200000e8
ListItem1->pxPrevious      = 0x200000b4
ListItem3->pxPrevious      = 0x200000c0
/****************************************/

移出列表项2后，列表的结构通过调整 pxNext 和 pxPrevious 指针得以重新连接，使得 ListItem1 和 ListItem3和xListEnd又形成了一个连续的双向链表。

┌────────────────────────────── List_t ──────────────────────────────┐
│                                                                    │
│  List1 地址 : 0x200000ac                                            │
│  pxIndex   → 0x200000b4 (xListEnd)                                 │
│                                                                    │
│    ┌──────────────────── ListItem1 ─────────────────────┐          │
│    │ 地址        : 0x200000c0                            │         │
│    │ pxPrevious  → 0x200000b4 (xListEnd)                │         │
│    │ pxNext      → 0x200000e8 (ListItem3)               │◄────┐   │
│    └────────────────────────────────────────────────────┘     │   │
│                          ▲                                    │   │
│                          ▼                                    │   │
│    ┌──────────────────── ListItem3 ─────────────────────┐     │   │
│    │ 地址        : 0x200000e8                            │     │   │
│    │ pxPrevious  → 0x200000c0 (ListItem1)               │     │   │
│    │ pxNext      → 0x200000b4 (ListItem2)               │     │   │
│    └────────────────────────────────────────────────────┘     │   │
│                          ▲                                     │   │
│                          ▼                                     │   │
│    ┌───────────────────── xListEnd ─────────────────────┐      │   │
│    │ 地址        : 0x200000b4                            │      │   │
│    │ pxPrevious  → 0x200000e8 (ListItem2)               │      │   │
│    │ pxNext      → 0x200000c0 (ListItem1)               │◄─────┘   │
│    └────────────────────────────────────────────────────┘          │
└────────────────────────────────────────────────────────────────────┘

4、列表项2插入列表末尾

/********* (5)重新在末尾添加列表项 ListItem2 *********/
项目地址:
List1->pxIndex            = 0x200000b4
List1->xListEnd.pxNext    = 0x200000c0
ListItem2->pxNext         = 0x200000b4
ListItem1->pxNext         = 0x200000e8
ListItem3->pxNext         = 0x200000d4
/----------------- 前后向连接分割线 ----------------/
List1->xListEnd.pxPrevious = 0x200000d4
ListItem2->pxPrevious      = 0x200000e8
ListItem1->pxPrevious      = 0x200000b4
ListItem3->pxPrevious      = 0x200000c0
/*************** 链表重连后的结构完成 **************/

我们是将 pxNewListItem 插入到 xListEnd.pxPrevious 后面，即链表的逻辑尾部（实际是尾前一项），也就是在 xListEnd 前面（因为 xListEnd 是一个固定项，永远在尾部）。

所以，框图跟删掉列表项2之前一模一样

xListEnd <--> ListItem1 <--> ListItem3 <--> ListItem2 <--> xListEnd

关键点：pxIndex 的作用

pxIndex 这个指针用于在链表中记录当前位置。它并不是用来存储链表开始或结束的位置，而是用来标记当前操作或遍历的节点。
如果 pxIndex 没有被改变，默认情况下它指向链表的结尾（xListEnd）。
当调用 vListInsertEnd(&List1, &ListItem2) 时，ListItem2 会被插入到 xListEnd 之前，也就是pxIndex 之前，即链表的末尾。

如果我们改动一下呢？？

	List1.pxIndex = &ListItem1;	// 让其指向列表项1vListInsertEnd(&List1, &ListItem2); // 将 ListItem2 添加到链表末尾

重新下载输出

/********* (5)重新在末尾添加列表项 ListItem2 *********/
项目地址:
List1->pxIndex            = 0x200000c0
List1->xListEnd.pxNext    = 0x200000d4
ListItem2->pxNext         = 0x200000c0
ListItem1->pxNext         = 0x200000e8
ListItem3->pxNext         = 0x200000b4
/----------------- 前后向连接分割线 ----------------/
List1->xListEnd.pxPrevious = 0x200000e8
ListItem2->pxPrevious      = 0x200000b4
ListItem1->pxPrevious      = 0x200000d4
ListItem3->pxPrevious      = 0x200000c0
/*************** 链表重连后的结构完成 **************/

我们来对比看看

字段	第一次（pxIndex = 0x200000b4）	第二次（pxIndex = 0x200000c0）
List1->pxIndex	0x200000b4	0x200000c0
List1->xListEnd.pxNext	0x200000c0	0x200000d4
List1->xListEnd.pxPrevious	0x200000d4	0x200000e8
列表项顺序	1 → 3 → 2 → xListEnd	2 → 1 → 3 → xListEnd

列表项2被插入到列表项1的前面了！！

所以，在末尾插入列表项，是靠List1->pxIndex决定的！！

OK，一章又完美结束！

七、启动任务调度器【内容太多，先略】

7.1 概念理解

我们点开main.c，可以看见

  /* Init scheduler */osKernelInitialize();/* Call init function for freertos objects (in cmsis_os2.c) */MX_FREERTOS_Init();/* Start scheduler */osKernelStart();

这个是CubeMX自动生成的

步骤	函数名	作用
1	`osKernelInitialize()`	初始化 RTOS 内核
2	`MX_FREERTOS_Init()`	创建任务、信号量、队列等 RTOS 对象
3	`osKernelStart()`	启动调度器，开始运行任务

第三句就是启动调度器！

osKernelStart() 是 CMSIS-RTOS v2 接口下的 FreeRTOS 调用方式；
如果你使用的是原始 FreeRTOS API，则对应函数是 vTaskStartScheduler();
调用这个函数后，RTOS 会接管 MCU 的控制权，不会再返回主函数。

我们点进函数看看

osStatus_t osKernelStart (void) {osStatus_t stat;// 检查当前是否在中断上下文中执行if (IS_IRQ()) {stat = osErrorISR;  // 如果是在中断中调用 osKernelStart，返回错误}else {// 检查当前内核状态是否为“就绪”if (KernelState == osKernelReady) {/* 设置 SVC 的优先级为默认值（在 FreeRTOS 中用于上下文切换） */SVC_Setup();/* 更改内核状态为“正在运行” */KernelState = osKernelRunning;/* 启动 FreeRTOS 的调度器，开始任务调度 */vTaskStartScheduler();// 启动成功，返回 osOK（正常）stat = osOK;} else {// 如果不是“就绪”状态，不允许启动，返回错误stat = osError;}}// 返回启动结果return (stat);
}

有点迷迷糊糊，再看看

代码行	说明
`IS_IRQ()`	判断当前代码是否在中断上下文中执行。不能在中断中启动调度器！
`KernelState == osKernelReady`	启动调度器之前，内核状态必须是“就绪”状态。
`SVC_Setup()`	配置 SVC（Supervisor Call）优先级。FreeRTOS 利用 SVC 触发上下文切换。
`KernelState = osKernelRunning;`	状态标志位更新，表示 RTOS 现在正在运行。
`vTaskStartScheduler();`	核心函数，正式启动调度器，执行最高优先级任务。
`stat = osOK / osError / osErrorISR`	返回启动状态，供调用者判断是否成功。

最最最重要的是！vTaskStartScheduler()

它的作用是：

创建空闲任务 (Idle Task)，确保系统始终有任务在运行。
（可选）创建定时器任务 (Timer Task) ，用于管理软件定时器。
初始化调度器内核相关变量。
关闭中断，调用底层启动调度函数（启动系统时钟节拍中断和任务切换）。
进入任务调度状态，开始多任务运行。

略==

八、时间片调度

8.1 概念理解

什么是时间片？

就是每个任务可以占用 CPU 的时间长度
等于系统滴答定时器的中断周期（SysTick，比如 1ms）

假设，我们创建了 3 个优先级相同的任务：Task1, Task2, Task3，系统每 1ms 触发一次 SysTick，即每个任务时间片为 1ms。

时间线 →
┌──────┬──────┬──────┬──────┬──────┬──────┬──────┬──────┬──────┐
│Task1 │Task2 │Task3 │Task1 │Task2 │Task3 │Task1 │Task2 │Task3 │...
└──────┴──────┴──────┴──────┴──────┴──────┴──────┴──────┴──────┘↑       ↑       ↑1ms     2ms     3ms ...

① 时间片不能“累加”
