💎什么是OSPF?

OSPF（Open Shortest Path First，开放最短路径优先）是一种基于链路状态的内部网关协议（IGP），广泛应用于中大型企业及运营商网络。其核心设计目标是解决早期协议（如RIP）的局限性，提供高效、可扩展的路由解决方案。

💎开放式最短路径优先?

开放式最短路径优先OSPF（Open Shortest Path First）是IETF组织开发的一个基于链路状态的内部网关协议（Interior Gateway Protocol）。

目前针对IPv4协议使用的是OSPF Version 2（RFC2328）；针对IPv6协议使用OSPF Version 3（RFC2740）。如无特殊说明，本文中所指的OSPF均为OSPF Version 2。

在OSPF出现前，网络上广泛使用RIP（Routing Information Protocol）作为内部网关协议。

由于RIP是基于距离矢量算法的路由协议，存在着收敛慢、路由环路、可扩展性差等问题，所以逐渐被OSPF取代。

OSPF作为基于链路状态的协议，能够解决RIP所面临的诸多问题。此外，OSPF还有以下优点：

OSPF采用组播形式收发报文，这样可以减少对其它不运行OSPF路由器的影响。
OSPF支持无类型域间选路（CIDR）。
OSPF支持对等价路由进行负载分担。
OSPF支持报文加密。

由于OSPF具有以上优势，使得OSPF作为优秀的内部网关协议被快速接收并广泛使用。

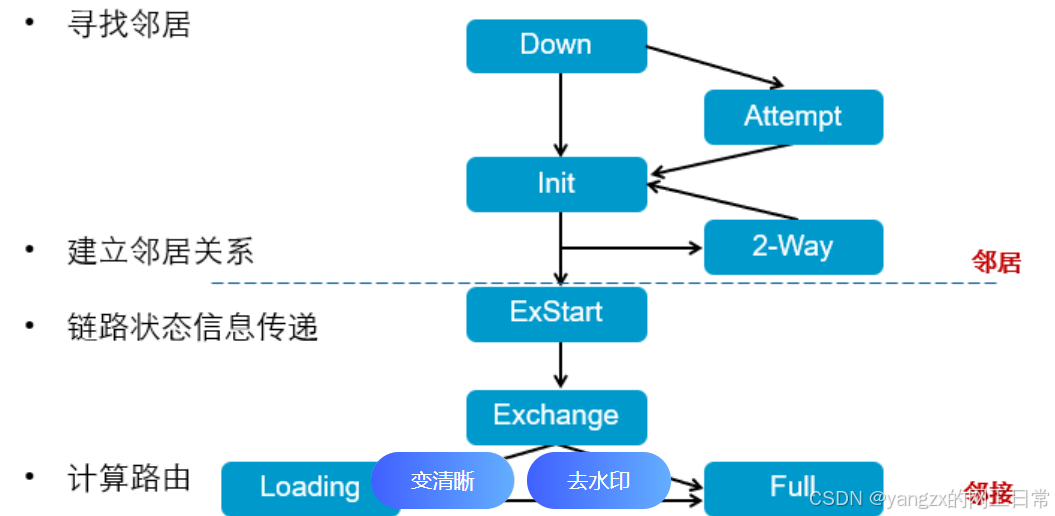

⚖️OSPF工作状态图解：

OSPF（Open Shortest Path First）协议的工作状态可以分为以下几种‌：

‌Down‌：此状态表示路由器尚未与其他路由器交换信息。路由器会向外发送Hello分组，但还不知道DR（若为广播网络）和任何其他路由器。发送Hello分组时使用组播地址224.0.0.5‌
。
‌Attempt‌：仅适用于NBMA网络，邻居是手动指定的。在此状态下，路由器将使用HelloInterval取代PollInterval来发送Hello包‌
。
‌Init‌：在DeadInterval内收到了Hello包，但双向会话尚未建立。此时路由器尚未确认邻居的存在‌
。
‌Two-way‌：双向会话建立，RID彼此出现在对方的邻居列表中。若为广播网络，此时会选举DR和BDR‌。

‌ExStart‌：信息交换初始状态，本地路由器和邻居将建立Master/Slave关系，并确定DD Sequence Number。RID较大的成为Master‌。

‌Exchange‌：本地路由器和邻居交换一个或多个DBD分组（数据库描述包）。DBD包含有关LSDB中LSA条目的摘要信息‌

‌Loading‌：收到DBD后，使用LSACK分组确认已收到DBD。将收到的信息与LSDB中的信息进行比较，如果有更新的链路状态条目，则向对方发送LSR请求新的LSA‌
。
‌

OSPF（Open Shortest Path First）协议的工作状态可以分为以下几种‌：

‌Down‌：此状态表示路由器尚未与其他路由器交换信息。路由器会向外发送Hello分组，但还不知道DR（若为广播网络）和任何其他路由器。发送Hello分组时使用组播地址224.0.0.5‌

‌Attempt‌：仅适用于NBMA网络，邻居是手动指定的。在此状态下，路由器将使用HelloInterval取代PollInterval来发送Hello包‌

‌Init‌：在DeadInterval内收到了Hello包，但双向会话尚未建立。此时路由器尚未确认邻居的存在‌

‌Two-way‌：双向会话建立，RID彼此出现在对方的邻居列表中。若为广播网络，此时会选举DR和BDR‌

‌ExStart‌：信息交换初始状态，本地路由器和邻居将建立Master/Slave关系，并确定DD Sequence Number。RID较大的成为Master‌

‌Exchange‌：本地路由器和邻居交换一个或多个DBD分组（数据库描述包）。DBD包含有关LSDB中LSA条目的摘要信息‌

‌Loading‌：收到DBD后，使用LSACK分组确认已收到DBD。将收到的信息与LSDB中的信息进行比较，如果有更新的链路状态条目，则向对方发送LSR请求新的LSA‌

‌Full‌：完全邻接状态，这种状态出现在Router LSA和Network LSA中‌。

🌐一、核心工作原理

链路状态数据库（LSDB）与SPF算法
- 每台OSPF路由器通过洪泛（Flooding） 机制向邻居广播链路状态通告（LSA），描述自身接口、邻居及链路开销（Cost）18。
- 所有路由器同步构建全网拓扑图（LSDB），并独立运行Dijkstra算法计算最短路径树（SPT），生成无环路由表458。
邻居建立与报文交互
OSPF通过5类报文实现动态路由维护：
- Hello报文：发现邻居（组播地址224.0.0.5），每10秒发送一次，维持邻居关系18。
- DBD（数据库描述）：交换LSDB摘要信息。
- LSR/LSU（链路状态请求/更新）：请求并传递完整LSA。
- LSAck（确认）：确保LSA可靠传输8。
DR/BDR选举机制
- 在广播网络（如以太网）中，为避免O(N²)的LSA泛洪，选举指定路由器（DR） 和备份指定路由器（BDR）。
- 选举依据：接口优先级（默认为1，0表示不参与） → Router ID（高者优先）18。

🌐 二、区域化分层设计

OSPF通过划分区域（Area）解决大规模网络扩展性问题：

骨干区域（Area 0）：必选核心区域，其他非骨干区域必须与之直连或通过虚链路（Virtual Link）连接110。

路由器角色分类：

类型	功能
IR（区域内路由器）	仅在本区域泛洪LSA
ABR（区域边界路由器）	连接不同区域，汇总Type 3 LSA
ASBR（自治系统边界路由器）	引入外部路由（如RIP、静态路由），生成Type 5/7 LSA1

特殊区域类型：
- Stub区域：屏蔽外部路由（Type 4/5 LSA），由ABR注入默认路由。
- NSSA区域：允许引入外部路由但转换为Type 7 LSA，经ABR转为Type 51。

📬 三、LSA类型与功能

OSPF定义了多种LSA类型，关键类型如下：

LSA类型	名称	泛洪范围	作用
Type 1	Router LSA	本区域内	描述路由器直连链路及Cost
Type 2	Network LSA	本区域内	DR生成，描述广播网段连接的路由器
Type 3	Summary LSA	区域间	ABR生成，通告其他区域的路由摘要
Type 5	AS External LSA	全自治系统	ASBR通告外部路由（如默认OE2/OE1）18

⚖️ 四、OSPF与RIP的对比

特性	OSPF	RIP
算法基础	链路状态（Dijkstra）	距离向量（跳数）
收敛速度	秒级（触发更新）	分钟级（周期广播）
网络规模	无跳数限制（支持数千节点）	限15跳
度量值	基于带宽（Cost = 参考带宽/接口带宽）	跳数（Hop Count）
地址支持	原生支持VLSM/CIDR	RIPv2支持VLSM
资源消耗	高内存/CPU（维护LSDB）	低内存，高带宽（周期广播路由表）369

✅ 五、优势与局限性

优势：
- 快速收敛：链路变化时立即触发更新410。
- 无环路由：SPF算法从根源避免环路。
- 分层扩展：区域化设计减少路由更新流量110。
- 安全可靠：支持MD5/明文认证17。
局限性：
- 配置复杂：需规划区域、Router ID、链路Cost等46。
- 资源消耗大：LSDB占用内存，SPF计算消耗CPU4。
- 负载均衡限制：仅支持等价路径负载分担（同Cost值）6。

✅配置案例：

配置OSPF基本功能示例

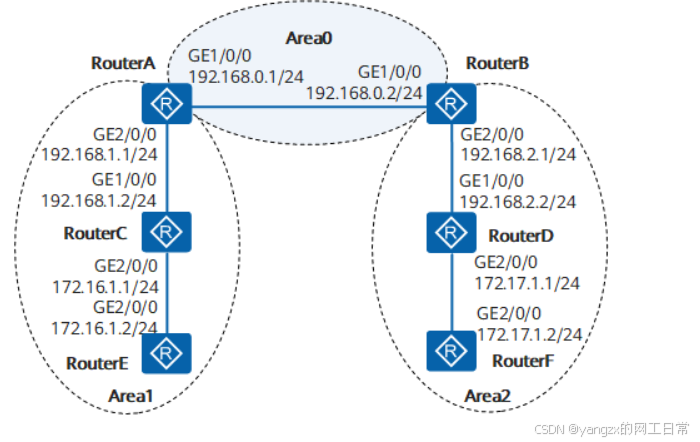

背景：所有的路由器都运行OSPF，并将整个自治系统划分为3个区域，其中RouterA和RouterB作为ABR来转发区域之间的路由。

目标：配置完成后，每台路由器都应学到AS内的到所有网段的路由。

配置思路

采用如下的思路配置OSPF基本功能：

在各路由器上使能OSPF。
指定不同区域内的网段。

操作步骤

配置各路由器接口的IP地址

# 配置RouterA。

<Huawei> system-view
[Huawei] sysname RouterA
[RouterA] interface gigabitethernet 1/0/0
[RouterA-GigabitEthernet1/0/0] ip address 192.168.0.1 255.255.255.0
[RouterA-GigabitEthernet1/0/0] quit
[RouterA] interface gigabitethernet 2/0/0
[RouterA-GigabitEthernet2/0/0] ip address 192.168.1.1 255.255.255.0
[RouterA-GigabitEthernet2/0/0] quit

RouterB、RouterC、RouterD、RouterE和RouterF的配置与RouterA一致（略）

配置OSPF基本功能

# 配置RouterA。

[RouterA] router id 1.1.1.1
[RouterA] ospf
[RouterA-ospf-1] area 0
[RouterA-ospf-1-area-0.0.0.0] network 192.168.0.0 0.0.0.255
[RouterA-ospf-1-area-0.0.0.0] quit
[RouterA-ospf-1] area 1
[RouterA-ospf-1-area-0.0.0.1] network 192.168.1.0 0.0.0.255
[RouterA-ospf-1-area-0.0.0.1] quit
[RouterA-ospf-1] quit

# 配置RouterB。

[RouterB] router id 2.2.2.2
[RouterB] ospf
[RouterB-ospf-1] area 0
[RouterB-ospf-1-area-0.0.0.0] network 192.168.0.0 0.0.0.255
[RouterB-ospf-1-area-0.0.0.0] quit
[RouterB-ospf-1] area 2
[RouterB-ospf-1-area-0.0.0.2] network 192.168.2.0 0.0.0.255
[RouterB-ospf-1-area-0.0.0.2] quit
[RouterB-ospf-1] quit

# 配置RouterC。

[RouterC] router id 3.3.3.3
[RouterC] ospf
[RouterC-ospf-1] area 1
[RouterC-ospf-1-area-0.0.0.1] network 192.168.1.0 0.0.0.255
[RouterC-ospf-1-area-0.0.0.1] network 172.16.1.0 0.0.0.255
[RouterC-ospf-1-area-0.0.0.1] quit
[RouterC-ospf-1] quit

# 配置RouterD。

[RouterD] router id 4.4.4.4
[RouterD] ospf
[RouterD-ospf-1] area 2
[RouterD-ospf-1-area-0.0.0.2] network 192.168.2.0 0.0.0.255
[RouterD-ospf-1-area-0.0.0.2] network 172.17.1.0 0.0.0.255
[RouterD-ospf-1-area-0.0.0.2] quit
[RouterD-ospf-1] quit

# 配置RouterE。

[RouterE] router id 5.5.5.5
[RouterE] ospf
[RouterE-ospf-1] area 1
[RouterE-ospf-1-area-0.0.0.1] network 172.16.1.0 0.0.0.255
[RouterE-ospf-1-area-0.0.0.1] quit
[RouterE-ospf-1] quit

# 配置RouterF。

[RouterF] router id 6.6.6.6
[RouterF] ospf
[RouterF-ospf-1] area 2
[RouterF-ospf-1-area-0.0.0.2] network 172.17.1.0 0.0.0.255
[RouterF-ospf-1-area-0.0.0.2] quit
[RouterF-ospf-1] quit

验证配置结果

# 查看RouterA的OSPF邻居。

[RouterA] display ospf peer

          OSPF Process 1 with Router ID 1.1.1.1NeighborsArea 0.0.0.0 interface 192.168.0.1(GigabitEthernet1/0/0)'s neighbors
Router ID: 2.2.2.2      Address: 192.168.0.2State: Full  Mode:Nbr is  Master  Priority: 1DR: 192.168.0.2  BDR: 192.168.0.1   MTU: 0Dead timer due in 36  secRetrans timer interval: 5Neighbor is up for 00:15:04Authentication Sequence: [ 0 ]NeighborsArea 0.0.0.1 interface 192.168.1.1(GigabitEthernet2/0/0)'s neighbors
Router ID: 3.3.3.3       Address: 192.168.1.2State: Full  Mode:Nbr is  Master  Priority: 1DR: 192.168.1.2  BDR: 192.168.1.1   MTU: 0Dead timer due in 39  secRetrans timer interval: 5Neighbor is up for 00:07:32Authentication Sequence: [ 0 ]

# 显示RouterA的OSPF路由信息。

[RouterA] display ospf routing

          OSPF Process 1 with Router ID 1.1.1.1Routing TablesRouting for NetworkDestination      Cost  Type         NextHop         AdvRouter       Area172.16.1.0/24     2    Transit     192.168.1.2     3.3.3.3         0.0.0.1172.17.1.0/24     3    Inter-area  192.168.0.2     2.2.2.2         0.0.0.0192.168.0.0/24    1    Transit     192.168.0.1     1.1.1.1         0.0.0.0192.168.1.0/24    1    Transit     192.168.1.1     1.1.1.1         0.0.0.1192.168.2.0/24    2    Inter-area  192.168.0.2     2.2.2.2         0.0.0.0Total Nets: 5Intra Area: 3  Inter Area: 2  ASE: 0  NSSA: 0

# 显示RouterA的LSDB。

[RouterA] display ospf lsdb

          OSPF Process 1 with Router ID 1.1.1.1Link State DatabaseArea: 0.0.0.0Type      LinkState ID    AdvRouter          Age  Len   Sequence   MetricRouter    2.2.2.2         2.2.2.2            317  48    80000003    1Router    1.1.1.1         1.1.1.1            316  48    80000002    1Network   192.168.0.2     2.2.2.2            399  32    800000F8    0Sum-Net   172.16.1.0      1.1.1.1            250  28    80000001    2Sum-Net   172.17.1.0      2.2.2.2            203  28    80000001    2Sum-Net   192.168.2.0     2.2.2.2            237  28    80000002    1Sum-Net   192.168.1.0     1.1.1.1            295  28    80000002    1Area: 0.0.0.1
Type      LinkState ID    AdvRouter          Age  Len   Sequence   MetricRouter    5.5.5.5         5.5.5.5            214  36    80000004    1        Router    3.3.3.3         3.3.3.3            217  60    80000008    1Router    1.1.1.1         1.1.1.1            289  48    80000002    1Network   192.168.1.1     1.1.1.1            202  28    80000002    0Network   172.16.1.1      3.3.3.3            670  32    80000001    0Sum-Net   172.17.1.0      1.1.1.1            202  28    80000001    3Sum-Net   192.168.2.0     1.1.1.1            242  28    80000001    2Sum-Net   192.168.0.0     1.1.1.1            300  28    80000001    1

# 查看RouterD的路由表，并使用Ping进行测试连通性。

[RouterD] display ospf routing

          OSPF Process 1 with Router ID 4.4.4.4Routing TablesRouting for NetworkDestination        Cost  Type       NextHop      AdvRouter       Area172.16.1.0/24      4  Inter-area 192.168.2.1     2.2.2.2         0.0.0.2172.17.1.0/24      1  Transit    172.17.1.1      4.4.4.4         0.0.0.2192.168.0.0/24     2  Inter-area 192.168.2.1     2.2.2.2         0.0.0.2192.168.1.0/24     3  Inter-area 192.168.2.1     2.2.2.2         0.0.0.2192.168.2.0/24     1  Transit    192.168.2.2     4.4.4.4         0.0.0.2Total Nets: 5Intra Area: 2  Inter Area: 3  ASE: 0  NSSA: 0
[RouterD] ping 172.16.1.1PING 172.16.1.1: 56  data bytes, press CTRL_C to breakReply from 172.16.1.1: bytes=56 Sequence=1 ttl=253 time=62 msReply from 172.16.1.1: bytes=56 Sequence=2 ttl=253 time=16 msReply from 172.16.1.1: bytes=56 Sequence=3 ttl=253 time=62 msReply from 172.16.1.1: bytes=56 Sequence=4 ttl=253 time=94 msReply from 172.16.1.1: bytes=56 Sequence=5 ttl=253 time=63 ms--- 172.16.1.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 16/59/94 ms

配置OSPF虚连接示例

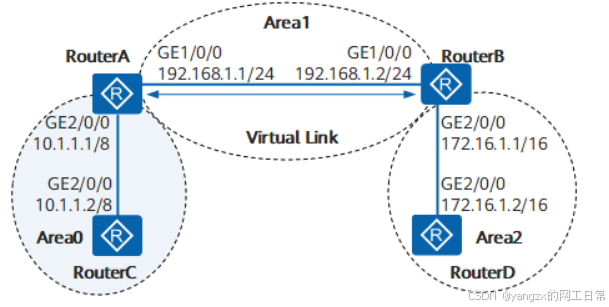

Area2没有与骨干区域直接相连。Area1被用作传输区域（Transit Area）来连接Area2和Area0。RouterA和RouterB之间配置一条虚连接。

配置思路

采用如下的思路配置OSPF虚连接：

在各路由器上配置OSPF基本功能。
在RouterA和RouterB上配置虚连接，使非骨干区域与骨干区域连通。

操作步骤

配置各路由器接口的IP地址

# 配置RouterA。

<Huawei> system-view

[Huawei] sysname RouterA

[RouterA] interface gigabitethernet 1/0/0

[RouterA-GigabitEthernet1/0/0] ip address 192.168.1.1 24

[RouterA-GigabitEthernet1/0/0] quit

[RouterA] interface gigabitethernet 2/0/0

[RouterA-GigabitEthernet2/0/0] ip address 10.1.1.1 8

[RouterA-GigabitEthernet2/0/0] quit

RouterB、RouterC和RouterD的配置与RouterA一致（略）

配置OSPF基本功能

# 配置RouterA。

[RouterA] ospf 1 router-id 1.1.1.1

[RouterA-ospf-1] area 0

[RouterA-ospf-1-area-0.0.0.0] network 10.0.0.0 0.255.255.255

[RouterA-ospf-1-area-0.0.0.0] quit

[RouterA-ospf-1] area 1

[RouterA-ospf-1-area-0.0.0.1] network 192.168.1.0 0.0.0.255

[RouterA-ospf-1-area-0.0.0.1] quit

# 配置RouterB。

[RouterB] ospf 1 router-id 2.2.2.2

[RouterB-ospf-1] area 1

[RouterB-ospf-1-area-0.0.0.1] network 192.168.1.0 0.0.0.255

[RouterB-ospf-1-area-0.0.0.1] quit

[RouterB-ospf-1] area 2

[RouterB–ospf-1-area-0.0.0.2] network 172.16.0.0 0.0.255.255

[RouterB–ospf-1-area-0.0.0.2] quit

# 配置RouterC。

[RouterC] ospf 1 router-id 3.3.3.3

[RouterC-ospf-1] area 0

[RouterC-ospf-1-area-0.0.0.0] network 10.0.0.0 0.255.255.255

[RouterC-ospf-1-area-0.0.0.0] quit

# 配置RouterD。

[RouterD] ospf 1 router-id 4.4.4.4

[RouterD-ospf-1] area 2

[RouterD-ospf-1-area-0.0.0.2] network 172.16.0.0 0.0.255.255

[RouterD-ospf-1-area-0.0.0.2] quit

# 查看RouterA的OSPF路由表。

注：由于Area2没有与Area0直接相连，所以RouterA的路由表中没有Area2中的路由。

[RouterA] display ospf routing

          OSPF Process 1 with Router ID 1.1.1.1

                   Routing Tables

 Routing for Network

 Destination        Cost  Type       NextHop         AdvRouter       Area

 10.0.0.0/8         1   Transit       10.1.1.1        1.1.1.1         0.0.0.0

 192.168.1.0/24     1   Transit       192.168.1.1     1.1.1.1         0.0.0.1

 Total Nets: 2

 Intra Area: 2  Inter Area: 0  ASE: 0  NSSA: 0

验证配置结果

# 查看RouterA的OSPF路由表。

[RouterA] display ospf routing

          OSPF Process 1 with Router ID 1.1.1.1

                   Routing Tables

 Routing for Network

 Destination        Cost  Type       NextHop         AdvRouter       Area

 172.16.0.0/16      2   Inter-area 192.168.1.2        2.2.2.2         0.0.0.2

 10.0.0.0/8         1   Transit       10.1.1.1        1.1.1.1         0.0.0.0

 192.168.1.0/24     1   Transit       192.168.1.1     1.1.1.1         0.0.0.1

 Total Nets: 3

 Intra Area: 2  Inter Area: 1  ASE: 0  NSSA: 0

配置OSPF的DR选择示例

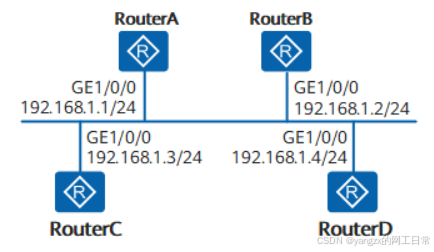

RouterA的优先级为100，它是网络上的最高优先级，所以RouterA被选为DR；RouterC是优先级第二高的，被选为BDR；RouterB的优先级为0，这意味着它将无法成为DR或BDR；RouterD没有配置优先级，取缺省值1。

配置思路

采用如下的思路配置OSPF的DR选择：

配置各路由器上router id，使能OSPF，指定网段。
在缺省优先级情况下，查看各路由器DR/BDR状态。
配置接口上的DR优先级，查看DR/BDR状态。

操作步骤

配置各接口的IP地址

# 配置RouterA的各接口的IP地址。

<Huawei> system-view
[Huawei] sysname RouterA
[RouterA] interface gigabitethernet 1/0/0
[RouterA-GigabitEthernet1/0/0] ip address 192.168.1.1 255.255.255.0
[RouterA-GigabitEthernet1/0/0] quit

RouterB、RouterC和RouterD的配置同RouterA此处略。

配置OSPF基本功能

# 配置RouterA。

[RouterA] router id 1.1.1.1

[RouterA] ospf

[RouterA-ospf-1] area 0

[RouterA-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255

[RouterA-ospf-1-area-0.0.0.0] quit

[RouterA-ospf-1] quit

# 配置RouterB。

[RouterB] router id 2.2.2.2

[RouterB] ospf

[RouterB-ospf-1] area 0

[RouterB-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255

[RouterB-ospf-1-area-0.0.0.0] quit

[RouterB-ospf-1] quit

# 配置RouterC。

[RouterC] router id 3.3.3.3

[RouterC] ospf

[RouterC-ospf-1] area 0

[RouterC-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255

[RouterC-ospf-1-area-0.0.0.0] quit

[RouterC-ospf-1] quit

# 配置RouterD。

[RouterD] router id 4.4.4.4

[RouterD] ospf

[RouterD-ospf-1] area 0

[RouterD-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255

[RouterD-ospf-1-area-0.0.0.0] quit

[RouterD-ospf-1] quit

# 查看DR/BDR的状态。

[RouterA] display ospf peer

          OSPF Process 1 with Router ID 1.1.1.1

                  Neighbors

 Area 0.0.0.0 interface 192.168.1.1(GigabitEthernet1/0/0)'s neighbors

 Router ID: 2.2.2.2      Address: 192.168.1.2

State: 2-Way  Mode:Nbr is  Master  Priority: 1

DR: 192.168.1.4  BDR: 192.168.1.3  MTU: 0

   Dead timer due in 32  sec

   Retrans timer interval: 5

   Neighbor is up for 00:04:21

   Authentication Sequence: [ 0 ]

 Router ID: 3.3.3.3      Address: 192.168.1.3

State: Full  Mode:Nbr is  Master  Priority: 1

DR: 192.168.1.4  BDR: 192.168.1.3  MTU: 0

   Dead timer due in 37  sec

   Retrans timer interval: 5

   Neighbor is up for 00:04:06

   Authentication Sequence: [ 0 ]

 Router ID: 4.4.4.4      Address: 192.168.1.4

State: Full  Mode:Nbr is  Master  Priority: 1

DR: 192.168.1.4  BDR: 192.168.1.3  MTU: 0

   Dead timer due in 37  sec

   Retrans timer interval: 5

   Neighbor is up for 00:03:53

   Authentication Sequence: [ 0 ]

查看RouterA的邻居信息，可以看到DR优先级（缺省为1）以及邻居状态，此时RouterD为DR，RouterC为BDR。

当优先级相同时，router-id高的为DR。若DR、BDR已经选择完毕，当一台新路由器加入后，即使它的DR优先级值最大，也不会立即成为该网段中的DR。

配置接口上的DR优先级

# 配置RouterA。

[RouterA] interface gigabitethernet 1/0/0

[RouterA-GigabitEthernet1/0/0] ospf dr-priority 100

[RouterA-GigabitEthernet1/0/0] quit

# 配置RouterB。

[RouterB] interface gigabitethernet 1/0/0

[RouterB-GigabitEthernet1/0/0] ospf dr-priority 0

[RouterB-GigabitEthernet1/0/0] quit

# 配置RouterC。

[RouterC] interface gigabitethernet 1/0/0

[RouterC-GigabitEthernet1/0/0] ospf dr-priority 2

[RouterC-GigabitEthernet1/0/0] quit

# 查看DR/BDR的状态。

[RouterD] display ospf peer

          OSPF Process 1 with Router ID 4.4.4.4

                  Neighbors

 Area 0.0.0.0 interface 192.168.1.4(GigabitEthernet1/0/0)'s neighbors

 Router ID: 1.1.1.1      Address: 192.168.1.1

   State: Full  Mode:Nbr is  Slave  Priority: 100

DR: 192.168.1.4  BDR: 192.168.1.3  MTU: 0

   Dead timer due in 31  sec

   Retrans timer interval: 5

   Neighbor is up for 00:11:17

   Authentication Sequence: [ 0 ]

 Router ID: 2.2.2.2      Address: 192.168.1.2

   State: Full  Mode:Nbr is  Slave  Priority: 0

DR: 192.168.1.4  BDR: 192.168.1.3  MTU: 0

   Dead timer due in 35  sec

   Retrans timer interval: 5

   Neighbor is up for 00:11:19

   Authentication Sequence: [ 0 ]

 Router ID: 3.3.3.3      Address: 192.168.1.3

   State: Full  Mode:Nbr is  Slave  Priority: 2

DR: 192.168.1.4  BDR: 192.168.1.3  MTU: 0

   Dead timer due in 33  sec

   Retrans timer interval: 5

   Neighbor is up for 00:11:15

   Authentication Sequence: [ 0 ]

验证配置结果

# 查看OSPF邻居状态。

[RouterD] display ospf peer

          OSPF Process 1 with Router ID 4.4.4.4

                  Neighbors

 Area 0.0.0.0 interface 192.168.1.4(GigabitEthernet1/0/0)'s neighbors

 Router ID: 1.1.1.1      Address: 192.168.1.1

State: Full  Mode:Nbr is  Slave  Priority: 100

DR: 192.168.1.1  BDR: 192.168.1.3  MTU: 0

   Dead timer due in 35  sec

   Retrans timer interval: 5

   Neighbor is up for 00:07:19

   Authentication Sequence: [ 0 ]

 Router ID: 2.2.2.2      Address: 192.168.1.2

State: 2-Way  Mode:Nbr is  Master  Priority: 0

DR: 192.168.1.1  BDR: 192.168.1.3  MTU: 0

   Dead timer due in 35  sec

   Retrans timer interval: 5

   Neighbor is up for 00:07:19

   Authentication Sequence: [ 0 ]

 Router ID: 3.3.3.3      Address: 192.168.1.3

State: Full  Mode:Nbr is  Slave  Priority: 2

DR: 192.168.1.1  BDR: 192.168.1.3  MTU: 0

   Dead timer due in 37  sec

   Retrans timer interval: 5

   Neighbor is up for 00:07:17

   Authentication Sequence: [ 0 ]

# 查看OSPF接口的状态。

[RouterA] display ospf interface

          OSPF Process 1 with Router ID 1.1.1.1

                  Interfaces

 Area: 0.0.0.0

 IP Address  Type        State    Cost  Pri   DR              BDR

 192.168.1.1 Broadcast   DR     1     100 192.168.1.1 192.168.1.3

[RouterB] display ospf interface

          OSPF Process 1 with Router ID 2.2.2.2

                  Interfaces

 Area: 0.0.0.0

 IP Address      Type         State    Cost  Pri   DR              BDR

 192.168.1.2     Broadcast    DROther  1     0 192.168.1.1 192.168.1.3

如果邻居的状态是Full，这说明它和邻居之间形成了邻接关系；如果停留在2-Way的状态，则说明都不是DR或BDR，两者之间不需要交换LSA。

如果OSPF接口的状态是DROther，则说明它既不是DR，也不是BDR。

💎 总结

OSPF凭借其分层架构、高效收敛和强扩展性，成为中大型网络的首选IGP协议。尽管配置复杂度较高，但其在避免环路、支持VLSM/CIDR、区域化流量控制等方面的优势，使其全面超越RIP等早期协议。实际部署中需结合网络规模合理划分区域，并优化DR选举与路由聚合策略以提升性能1410。
