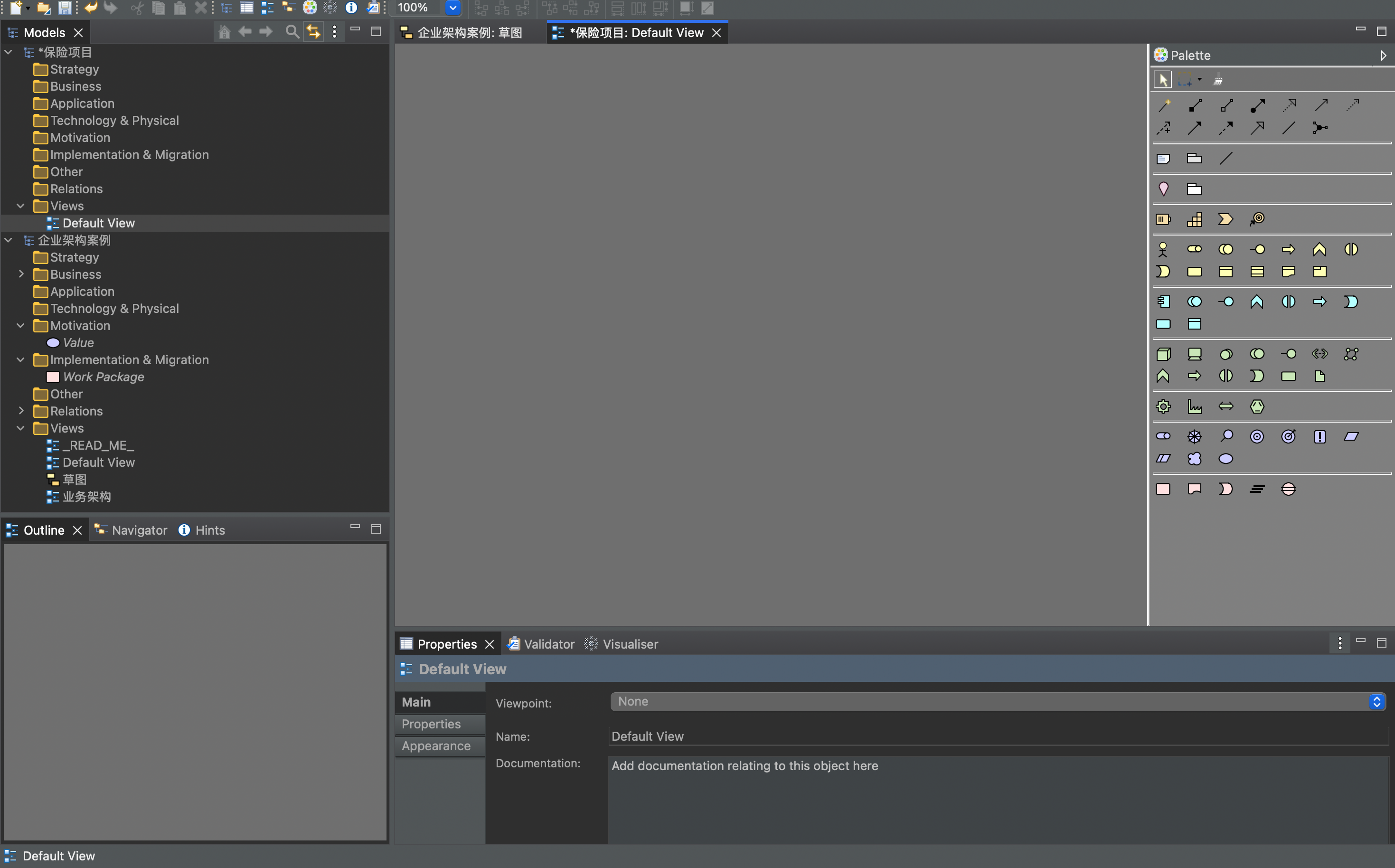

本文通过ArchiMate做一个员工报销流程设计的小demo，按照步骤都可以做出来，在做这个demo之前先简单认识下Archimate的开发界面：

• 模型树（Models）窗口：通常位于左上方，以树形结构展示一个或多个 ArchiMate 模型。用户可在此浏览模型的整体结构，快速定位到特定的模型元素，还能对模型元素进行创建、删除、移动等管理操作。
• 属性（Properties）窗口：用于显示所选对象的属性，用户可在此编辑对象的相关属性，如名称、描述、类型等，方便对模型元素的细节进行设置和修改，以准确表达其在架构中的定义和特征。
• 大纲（Outline）窗口：以微型形式展示 ArchiMate 图（视图）的内容，是所选图的导航工具。它能让用户快速了解图中包含的主要元素及其大致布局，通过点击大纲中的元素可快速定位到图中的对应位置，便于在复杂图表中进行导航和查找。
• 调色板（Palette）窗口：打开后会为 “视图” 中使用的图形显示调色板，提供各种 ArchiMate 模型元素和关系的图形符号，用户可从中拖拽所需的元素到绘图区域，方便创建和编辑模型图。
• 验证器（Validator）窗口：用于验证模型的正确性和完整性，检查模型是否符合 ArchiMate 语言的规则和规范，帮助用户及时发现并纠正模型中的错误，确保模型的质量和有效性。
• 分析器（Visualiser）窗口：以图形方式显示所选模型概念及其与其他模型概念的所有关系，等同于导航器的图形表达。它以更直观的可视化方式呈现元素间关系，有助于用户进行模型分析，发现潜在的问题或优化点。

一. 先准备（概念与名字）

• 目标视图名称：员工报销 - 业务层（角色+价值流）

• 建议元素（示例）：

  • 角色（Business Role）：报销人（员工）、直属主管、财务复核、出纳

  • 行为/阶段（Business Process）：提交报销单、主管审批、财务复核、出纳打款、归档/结案

  • 业务对象（Business Object）：报销单
