在工业4.0和智能制造的大背景下，数据的准确性和实时性是构建高效追溯系统。条码/二维码作为物理世界与数字世界连接的桥梁，其打印质量直接决定了数据链路的可靠性。传统“打印-人工抽检/离线全检”的模式存在流程割裂、效率低下、无法100%覆盖的弊端，对于追求零缺陷生产的企业而言已成为技术瓶颈。本文将深入解析一种将打印与质检流程合二为一的解决方案——一体化条码检测打印系统的工作原理、技术栈及其在自动化产线中的集成要点。
一、系统架构：从硬件到算法的深度集成
一体化条码检测打印系统并非简单的硬件堆砌，而是一个软硬件深度耦合的嵌入式解决方案。其核心架构可分为三层：
硬件物理层：
工业打印引擎：通常为高DPI（如300/600 DPI）的热转印打印单元，要求高稳定性和耐用性，以应对7x24小时的连续工作。
视觉采集单元：由高分辨率的工业相机（通常为全局快门的CMOS/CCD）、专业同轴/环形LED光源组成。光源设计至关重要，直接影响图像质量和检测算法的稳定性。
主控与处理单元：内置高性能CPU或FPGA，负责调度打印任务、触发相机、并实时运行图像处理算法，是整个系统的“大脑”。
图像处理与算法层：
这是系统的技术核心。当标签打印完成并经过视觉采集单元时，系统会在毫秒级内完成以下算法处理：图像预处理：包括降噪、锐化、二值化等步骤，为后续识别提供高质量的图像输入。
条码解码与等级评定（Grading）：不仅是简单地读出条码内容，更重要的是依据国际标准（如ISO/IEC 15415, 15416）对条码的打印质量进行量化评分，包括符号对比度、轴向不均匀性、网格不均匀性、空白区等关键指标。
OCR/OCV（光学字符识别/验证）：OCR用于读取人眼可读的字符，OCV则用于将读取到的字符与预期模板或数据库数据进行比对验证。
模板匹配与缺陷检测：通过与预设的标准模板（Golden Template）进行比对，检测Logo、图案、线条的完整性，以及是否存在污点、划痕等缺陷。
软件接口与逻辑层：
负责处理业务逻辑和外部通信。它定义了整个系统的自动化工作流，并提供与上层系统集成的接口。
二、自动化闭环工作流（Closed-Loop Workflow）
一体化系统的魅力在于其全自动的闭环控制能力，其典型工作流程如下：
任务接收：通过TCP/IP、串口或SDK/API接收来自MES/WMS/ERP的打印指令，指令中包含标签模板和可变数据（如序列号、批次号）。
高速打印：打印引擎执行打印任务。
同步采集：标签经过检测区域时，传感器触发相机进行同步拍照。
实时分析：主控单元调用算法库，在100ms内完成对图像的全面分析。
逻辑决策：根据预设的质量阈值（如条码等级必须在B级以上），判定标签为Pass或Fail (NG)。
NG处理机制：
若为Pass，标签正常输出。
若为NG，系统立即执行“回退-作废-重打”（Retract-Void-Reprint）机制。打印机会将NG标签回拉至打印头下，通过打印标记（如划掉）将其作废，然后立即打印一张新的、合格的标签。
数据回传：将每张标签的检测结果（包括内容、条码等级、检测状态）通过接口回传给上位系统，形成完整的生产与质量数据记录。
三、集成实践与选型考量
在将此类设备集成到现有自动化产线或信息系统中时，开发者和系统集成商需要重点关注其开放性和易用性。一个优秀的解决方案，不仅硬件性能要过硬，其软件支持也必须到位。

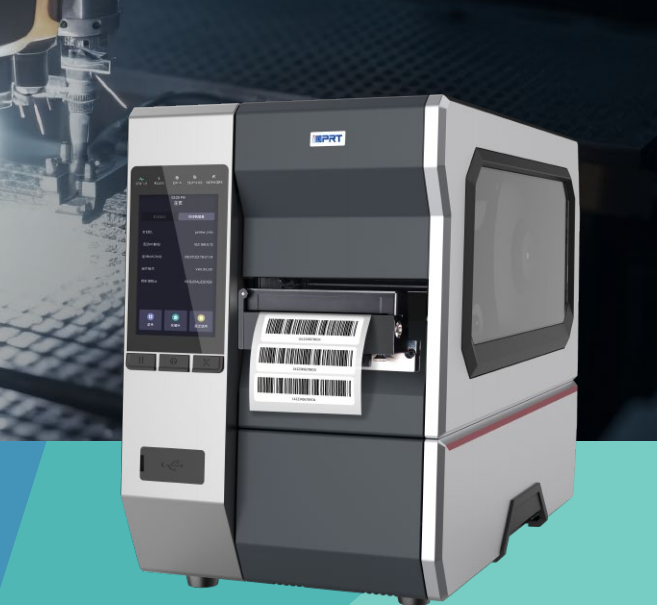

在这方面，市面上一些成熟的产品，如汉印（iDPRT）的iV8600工业级打印检测一体机，就提供了很好的实践范例。该系列产品除了具备高达1200 DPI的视觉检测分辨率和对低至3mil条码的解析能力外，其最大的优势在于为开发者提供了完善的SDK（软件开发工具包）和丰富的通信协议支持。
对于开发者而言，这意味着：
快速集成：无需深入研究复杂的机器视觉底层指令，通过调用封装好的API，即可快速实现与企业现有MES、WMS或自研产线控制软件的对接。
灵活定制：可以根据具体的业务需求，灵活定义标签模板、数据源、质量判定规则，并将检测数据无缝写入企业数据库。
高可扩展性：支持静态和动态数据检测，无论是固定内容的模板还是每张都不同的序列号，都能轻松应对。
一体化条码检测打印系统通过将质检环节前置并深度融入打印流程，从根本上解决了传统模式的痛点。它将事后补救的质量管理方式，转变为事前预防和事中控制的实时流程，是构建高可靠性产品追溯体系、实现智能制造闭环管理的关键一环。对于技术选型者而言，在评估硬件指标的同时，更应关注其软件接口的友好度和系统集成的便利性，像iDPRT iV8600这样提供成熟开发支持的设备，无疑会大大加速项目的落地与成功。
