1 HLS的简介
1.1 HLS的背景
从 RTMP（Real-Time Messaging Protocol，实时消息传输协议） 到 HLS（HTTP Live Streaming，HTTP直播流） 的技术演进，本质上是直播协议从 专有协议 向 通用 Web 协议 的转变，也是适应互联网环境（如浏览器支持、移动端普及）的必然结果。
1. RTMP的核心问题
- 依赖Flash Player：RTMP是Adobe开发的专有协议，长期依赖Flash插件实现浏览器播放。但Flash存在安全漏洞多、移动端支持差（如早期iOS不支持）等问题，逐渐被淘汰。
- 防火墙与跨平台限制：RTMP通常使用非标准端口（如1935），容易被防火墙拦截；且无法直接在HTML5中播放，需插件支持。
- 实时性与灵活性的矛盾：RTMP虽实时性强（延迟约1-3秒），但封装格式（FLV）和传输方式难以适应动态网络环境（如弱网、带宽波动）。
2. HLS的设计目标
- 基于HTTP协议：利用HTTP的广泛兼容性（浏览器原生支持）和防火墙友好性，无需额外插件即可播放。
- 分段传输（Chunked Transfer）：将直播流分割为小尺寸的媒体片段（如TS/MP4文件），支持动态调整码率，适应不同网络条件。
- 无状态协议：HTTP的无状态特性使服务器架构更简单，易于扩展（如CDN分发），降低直播成本。
HLS的核心问题
HLS 的延迟问题确实是其最被诟病的缺点之一，实际应用中延迟通常在 5-30 秒 之间（不同场景差异较大），极端情况下可能更高。这一现象是由其 设计机制 和 网络传输特性 共同决定的 后面解释

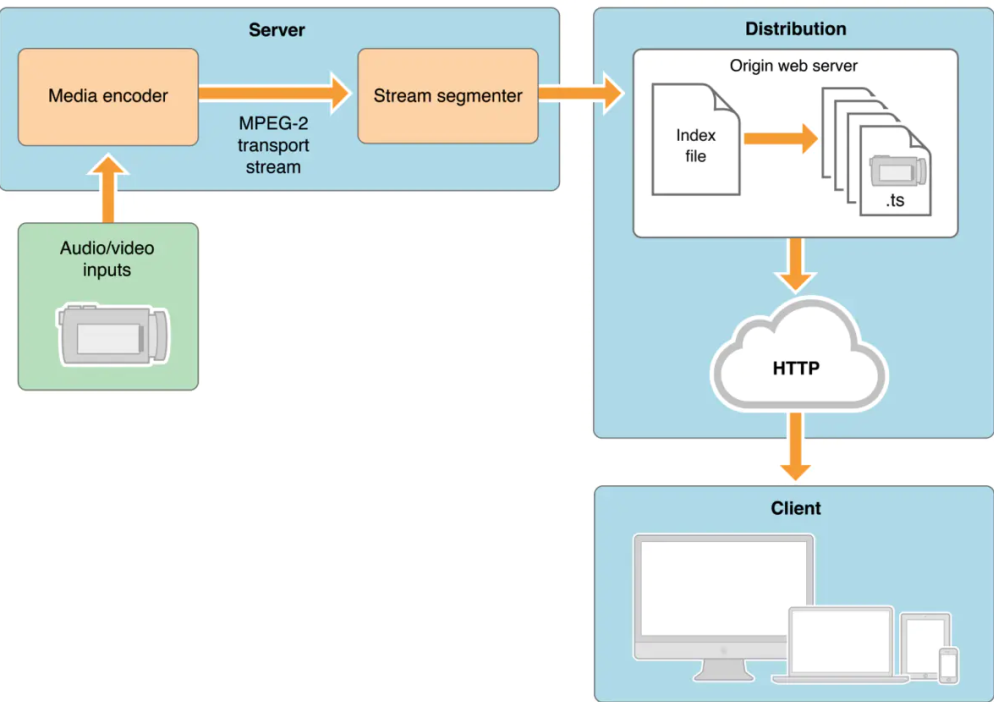

1.2 HLS的工作原理
- 音视频采集
摄像机等设备获取原始的音频和视频信号 ，这些信号是未经处理的模拟或数字信号。比如摄像机捕捉现场画面，麦克风收录现场声音。 - 媒体编码
- 位置与作用：采集到的音视频输入到服务器中的媒体编码器（Media encoder ）。媒体编码器会按照特定的编码标准，如视频常用的 H.264、H.265，音频常用的 AAC 等 ，对原始音视频数据进行压缩编码。这一步是为了减小数据量，便于后续的传输和存储 。
- 编码原理：以 H.264 为例，它利用帧间预测、变换编码等技术，去除视频中的冗余信息 。比如对于连续的相似帧，只记录关键帧和帧间差异，大幅降低数据量。
- 流分段
- 处理过程：编码后的音视频数据形成 MPEG - 2 传输流，进入流分段器（Stream segmenter ）。流分段器将连续的媒体流切割成一个个小的片段，通常这些片段是.ts（MPEG - 2 传输流格式）格式 ，每个片段时长一般为几秒到十几秒 。例如设置每个片段时长为 5 秒，流分段器就会按时间间隔把流切割成相应的小段。
- 目的：分段是 HLS 的关键特性，便于客户端按顺序下载播放，也利于实现码率自适应等功能 。
- 分发准备
- 索引文件生成：源 Web 服务器（Origin web server ）会生成一个索引文件（Index file ，通常是.m3u8 格式 ）。索引文件记录了各个媒体片段的信息，包括片段的 URL 地址、时长等 。比如索引文件会明确指出第一个.ts 片段的地址在哪，第二个片段地址在哪等。
- 文件存储：服务器将生成的媒体片段（.ts 文件 ）和索引文件存储好，等待客户端请求 。
- 网络传输
最终通过 HTTP 协议，服务器将索引文件和媒体片段传输给客户端 。客户端通过解析索引文件，按顺序下载媒体片段进行播放 。

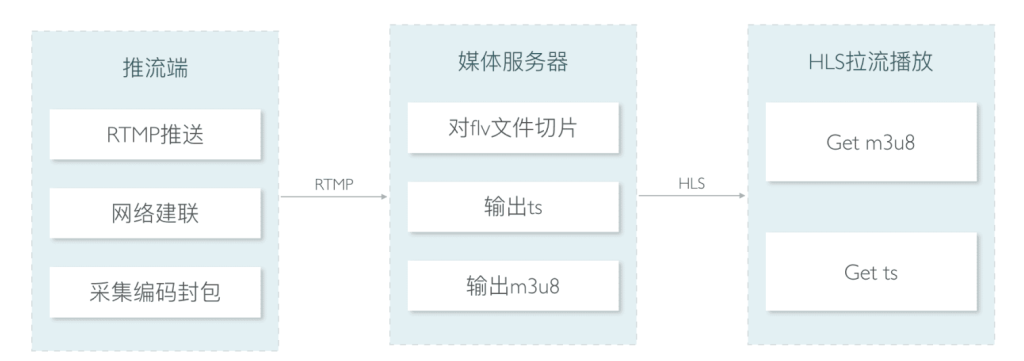

2 HLS 基本框架
服务器
- 复用与封装
编码后的音视频基本流，会被复用并封装成符合 MPEG - 2 系统层标准的传输流（TS）格式。MPEG - 2 TS 格式能将音视频媒体流严格按时序交织复用 。这样，任意截取和分段后的每个小段，都可独立解码和播放**。每个 TS 文件开头需包含节目关联表（PAT）和节目映射表（PMT） ；含视频的文件，还得有至少一个关键帧及序列头等信息，用于解码器初始化**。 - 流分割处理

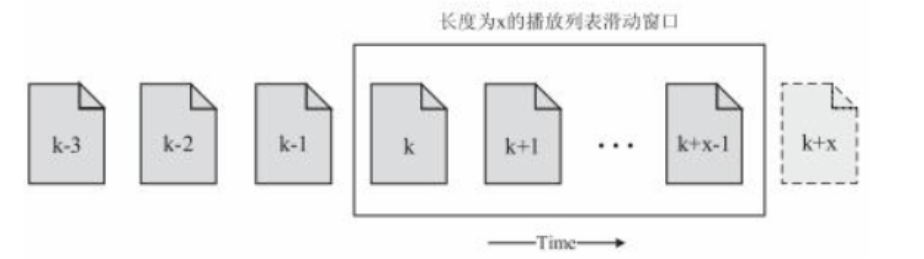

流分割器（Stream Segmenter）会将编码器输出的 MPEG - 2 TS 流，分割成一系列连续且长度均等的小 TS 文件（后缀为.ts ）。同时，流分割器会创建一个索引文件（采用扩展的 M3U 播放列表格式，后缀名.m3u8 ） ，该文件包含指向小 TS 文件的指针。索引文件类似播放列表滑动窗口，每当生成新 TS 文件，其内容就会更新 ，新文件 URI 添加到末尾，旧的被移除，始终保持固定数量的最新分段信息。此外，流分割器还可对小 TS 文件加密，并生成密钥文件。
之所以采用 MPEG - 2 TS 格式统一封装编码后的媒体流，**是因其具备让各分段独立解码播放的特性。M3U8 索引文件是由若干文本行组成的文本文件 ，每行可能是 URI、**空行或以注释符 “#” 起始的行 。其中，URI 指向分段媒体文件或衍生索引文件；以 “#EXT” 起始的行是标签行，其他 “#” 起始行是可忽略的注释。以下是一个简单.m3u8 索引文件示例，其表示的媒体流由 5 个时长 5秒的未加密 TS 文件构成。
#EXTM3U
#EXT-X-VERSION:3
#EXT-X-MEDIA-SEQUENCE:54
#EXT-X-TARGETDURATION:6
#EXTINF:5.000, no desc
livestream-54.ts
#EXTINF:5.000, no desc
livestream-55.ts
#EXTINF:5.002, no desc
livestream-56.ts
#EXTINF:5.018, no desc
livestream-57.ts
#EXTINF:5.982, no desc
livestream-58.ts内容分发
HLS 内容分发系统通过 HTTP 协议传输分割后的媒体文件（.ts）和索引文件（.m3u8），可直接使用普通 Web 服务器或 CDN，无需特殊配置，仅需关联 MIME 类型：
.m3u8 → application/vnd.apple.mpegurl
.ts → video/MP2T
关键优化：
.m3u8 文件：设短缓存时间（如 5-10 秒），避免客户端获取旧索引，确保实时性。
.ts 文件：设长缓存时间（如 24 小时），减少重复下载，提升效率。
通过 CDN 加速和合理缓存策略，可高效分发内容，平衡实时性与带宽成本。
客户端
- 获取索引文件（.m3u8）
客户端通过网页 URL 请求服务器获取 HLS 索引文件，文件中包含：
当前可用的 TS 媒体片段 URL 列表
解密密钥地址（若加密）
多码率替换流索引（可选） - 下载与缓冲媒体片段
按索引顺序下载 TS 文件，至少缓冲 1-2 个片段 后开始播放（推荐 2 个以保证无缝衔接）。（这无疑是延时的重要原因）
直播场景中，客户端周期性刷新索引文件，获取最新片段 URL 并添加到下载队列。
点播场景中，遇 #EXT-X-ENDLIST 标签则结束播放。 - 解码与播放
拼装 TS 片段为完整流，送播放器解码。
加密流需通过索引获取密钥，完成用户认证和解密。
⽹络⾃适应的流间切换和故障保护
- 多码率流的预先生成
服务器端对同一音视频源进行不同码率的编码（如 240P/360P/720P/1080P 等），生成多套 TS 媒体片段（每个码率对应独立的 TS 片段序列）。
为每套码率流生成独立的索引文件（.m3u8），记录该码率下 TS 片段的 URL、时长等信息。
** 主索引文件（Master Playlist）** 中包含所有码率流的索引文件地址，格式如下：
plaintext
#EXTM3U
#EXT-X-STREAM-INF:BANDWIDTH=500000,RESOLUTION=854x480 # 低码率流
http://example.com/low.m3u8
#EXT-X-STREAM-INF:BANDWIDTH=2000000,RESOLUTION=1280x720 # 高码率流
http://example.com/high.m3u8
- 客户端动态切换逻辑
实时监测网络带宽：通过下载速度、缓冲状态、RTT（往返时间）等指标估算当前可用带宽。
比较带宽与码率阈值：若当前带宽低于某码率的最低要求（如 720P 需至少 2Mbps），则切换至更低码率；若带宽充足，则切换至更高码率以提升画质。
平滑过渡机制：切换时等待当前片段播放完毕，再从新码率的下一个片段开始加载，避免画面中断。
HLS（HTTP Live Streaming）被称为 “以点播形式实现直播”，核心在于其技术实现逻辑完全基于HTTP 协议的文件分块下载机制，而非传统直播协议的实时数据流传输
- 传统直播与HLS的本质区别
| 对比维度 | 传统直播协议（如RTMP/RTSP） | HLS |
|---|---|---|
| 数据传输形式 | 基于TCP/UDP的实时数据流，服务器持续推送数据。 | 基于HTTP的文件分块下载，数据封装为独立TS文件。 |
| 客户端获取方式 | 直接接收连续数据流，边收边解。 | 主动下载分段文件（TS片段），拼装后播放。 |
| 服务器角色 | 实时生成数据流并推送。 | 提前生成或实时切割TS文件，供客户端拉取。 |
- 为什么说HLS的“直播是点播的变种”？
- 无实时数据流，只有文件序列
- 传统直播协议中，服务器与客户端建立长连接，数据流如“水管放水”般连续传输。
- HLS中，服务器仅提供文件列表和文件资源，客户端通过“下载文件序列”模拟直播，本质是点播技术的时序化应用。
- 延迟来源于文件分块和缓冲
- 直播延迟的核心原因：
- 文件分块时长：每个TS文件至少5秒，服务器生成新文件需要时间。
- 缓冲机制：客户端需下载并缓冲多个片段（如2个10秒片段）才能开始播放。
- 对比传统直播：RTMP协议延迟可低至1-3秒，而HLS典型延迟为20-30秒（因需等待文件生成和下载）。
3 m3u8协议
示例1：单码率媒体流索引
#EXTM3U # M3U8文件标识（必填）
#EXT-X-VERSION:3 # 协议版本号（如3）
#EXT-X-ALLOW-CACHE:YES # 允许缓存（YES/NO）
#EXT-X-MEDIA-SEQUENCE:2 # 起始媒体段序列号（从2开始）
#EXT-X-TARGETDURATION:16 # 单个TS片段最大时长（秒），需≥所有#EXTINF值
#EXTINF:14.357, no desc # 片段时长（秒）+描述（可选）
livestream-2.ts # 媒体段URI（对应TS文件）
#EXTINF:15.617, no desc
livestream-3.ts
#EXTINF:14.358, no desc
livestream-4.ts
- 特点：直接列出TS文件URI，用于单一码率的直播或点播流。
示例2：多码率适配流索引（主索引文件）
#EXTM3U
#EXT-X-STREAM-INF:PROGRAM-ID=1,BANDWIDTH=1280000 # 子流带宽（必填）
http://example.com/low.m3u8 # 低码率子索引URI
#EXT-X-STREAM-INF:PROGRAM-ID=1,BANDWIDTH=2560000
http://example.com/mid.m3u8 # 中码率子索引URI
#EXT-X-STREAM-INF:PROGRAM-ID=1,BANDWIDTH=7680000,RESOLUTION=1080x720
http://example.com/hi.m3u8 # 高码率子索引URI（含分辨率）
- 特点：通过
#EXT-X-STREAM-INF标签嵌套子M3U8文件，每个子索引对应不同码率流，客户端根据带宽动态选择。
** M3U8核心标签解析**
M3U8是纯文本文件，由标签（Tag）、URI和注释组成，以#开头的行为标签或注释，其余为URI或空行。以下是关键标签：
| 标签 | 说明 | 必填性 | 示例 |
|---|---|---|---|
| #EXTM3U | 文件头，标识为M3U8格式（必填） | 是 | 第一行固定为此标签 |
| #EXT-X-VERSION | 协议版本号（如3/4），影响标签兼容性（如#EXT-X-BYTERANGE需版本≥4） | 否 | #EXT-X-VERSION:3 |
| #EXTINF | 定义后续URI对应的TS片段时长（秒）和描述（可选） | 是（单码率） | #EXTINF:10.0, Live segment 1 |
| #EXT-X-TARGETDURATION | 最大片段时长（秒），需≥所有#EXTINF值，全局唯一 | 是（单码率） | #EXT-X-TARGETDURATION:10 |
| #EXT-X-MEDIA-SEQUENCE | 媒体段序列号，后续片段依次递增（默认从0开始） | 否 | #EXT-X-MEDIA-SEQUENCE:1 |
| #EXT-X-KEY | 加密配置（NONE/AES-128），指定密钥URI和初始化向量（IV） | 否 | #EXT-X-KEY:METHOD=AES-128,URI=“key.bin”,IV=0x1234… |
| #EXT-X-STREAM-INF | 多码率场景下，定义子索引文件的带宽、分辨率等属性（嵌套子M3U8时必填） | 是（多码率） | #EXT-X-STREAM-INF:BANDWIDTH=2000000,RESOLUTION=1080x720 |
| #EXT-X-ENDLIST | 标识点播流结束（直播流无此标签） | 否（点播） | #EXT-X-ENDLIST |
** 关键机制说明**
-
单码率与多码率切换
- 单码率：客户端直接下载TS片段，适用于固定网络环境。
- 多码率：
- 主索引文件列出各码率子索引（含带宽、分辨率等信息）。
- 客户端根据实时带宽选择子索引，如带宽不足2Mbps时自动切换至
low.m3u8。
-
缓存与更新策略
#EXT-X-ALLOW-CACHE:NO：禁止缓存M3U8文件，确保客户端每次获取最新索引（适用于直播）。- 浏览器对M3U8的缓存由HTTP头（如
Cache-Control）控制，建议设置短缓存时间（如5秒）。
-
加密与解密
- 通过
#EXT-X-KEY标签启用AES-128加密：METHOD=NONE：不加密（默认）。METHOD=AES-128：需指定密钥文件URI（如http://example.com/key.bin），IV可选（缺省则用序列号生成）。
- 通过
** 直播与点播场景差异**
| 场景 | 关键特征 | 标签差异 |
|---|---|---|
| 直播 | 索引文件动态更新，持续追加新TS片段URI，无结束标签 | 无#EXT-X-ENDLIST，需定期刷新索引 |
| 点播 | 索引文件固定，包含完整TS列表，末尾需#EXT-X-ENDLIST标识结束 | 包含#EXT-X-ENDLIST，无需刷新索引 |
2.5 嵌套层级限制
- M3U8仅支持一层嵌套：主索引文件（多码率）嵌套子索引文件（单码率），子索引文件直接指向TS片段。
- 禁止多层嵌套（如主索引→子索引→孙索引），避免解析复杂度过高。
总结
M3U8文件通过标准化标签体系实现了对TS片段的有序管理，其核心价值在于：
- 单码率场景：提供简单、可靠的片段索引。
- 多码率场景：结合客户端带宽自适应，保障不同网络下的播放体验。
- 扩展性：通过标签支持加密、时间同步、多语言轨道等高级功能。
4 ts协议解析

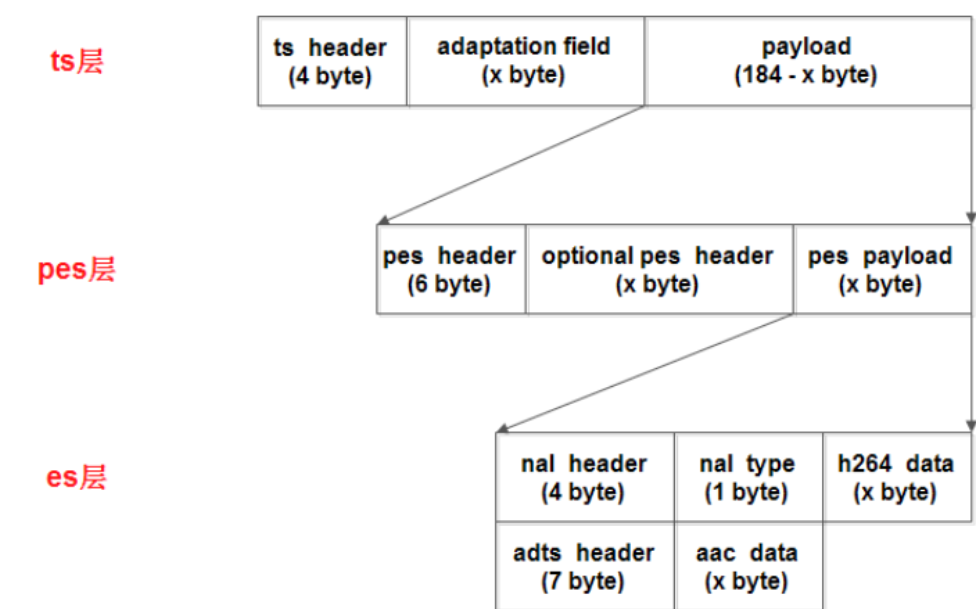

4.1 基本框架
TS（Transport Stream，传输流）文件的分层结构设计精巧，由下至上可分为三层，这种分层模式使得音视频数据在传输过程中更高效、稳定，各层各司其职，协同保障数据准确无误地流转与处理。
- ES 层（Elementary Stream，基本码流层）：这是最底层，处于音视频数据的初始状态，即经过压缩编码后的原始音视频数据。视频编码多采用 H.264、H.265 等格式，音频编码常用 AAC、MP3 等格式。在这一层，数据以连续码流形式存在，一个 ES 流仅包含单一类型数据，如纯视频、纯音频或纯字幕。例如，一个 H.264 编码的视频 ES 流，其中全是按照 H.264 标准编码的视频数据，不掺杂音频等其他类型信息 。其作用是提供最原始的音视频内容素材，是整个 TS 文件数据的基石，后续各层都是基于此进行加工和处理。
- PES 层（Packet Elemental Stream，分组基本码流层）：在 ES 层基础上构建，主要工作是在 ES 数据中加入时间戳（PTS/DTS）等关键信息。由于 ES 数据包通常较大，为便于传输与处理，会将 ES 流分割成长度不等的数据包，并为每个数据包添加 PES 包头。其中，PTS（Presentation Time Stamp，显示时间戳）用于指示视频帧或音频样本应在何时显示或播放；DTS（Decoding Time Stamp，解码时间戳）指明数据应在何时进行解码。对于视频数据，I 帧和 P 帧一般同时具备 PTS 和 DTS，而 B 帧只需 PTS（因为其解码顺序与显示顺序不同，I、P 帧的 PTS 等于 DTS，若视频无 B 帧，PTS 与 DTS 始终相同） 。PES 层通过这些时间戳信息，确保音视频数据在解码和播放过程中的时间顺序准确无误，实现音视频的同步播放。例如，在一段包含多个 I、P、B 帧的视频 PES 流中，每个帧对应的 PES 包会携带准确的 PTS 和 DTS，播放器依据这些时间戳来决定何时解码、何时显示每一帧画面。
- TS 层（Transport Stream，传输流层）：位于最上层，在 PES 层之上进一步添加了数据流识别信息与传输信息。TS 包大小固定为 188 字节（扩展后为 204 字节，含 16 字节 CRC 校验），由三部分组成：
- TS Header（TS 包头）：固定为 4 字节，是每个 TS 包的起始标识，包含诸多关键控制信息。如同步字节（固定值 0x47，用于快速识别 TS 包起始位置）、传输错误指示（1 位，用于标记该包在传输过程中是否出现错误）、负载单元起始指示（1 位，指示包净荷是否为新的存取单元起始，如视频帧起始）、PID（Packet Identifier，包标识符，13 位，是区分不同数据流的关键，0x0000 代表 PAT 表，0x0001 代表条件访问表等）、连续计数器（4 位，每发送一个相同 PID 的 TS 包，计数器递增 1，从 0 到 15 循环，用于检测包丢失）等。
- Adaptation Field（自适应字段）：并非每个 TS 包都有，其存在的主要目的是为不足 188 字节的数据进行填充，以及插入节目时钟参考（PCR，Program Clock Reference）等重要信息。PCR 对于恢复与编码端一致的时钟顺序至关重要，通常每隔 100ms 至少传输一次，它作为解码器解码时的时钟参考基准，调整本地时钟以与编码端同步。一般在视频帧的首个和最后一个 TS 包中添加自适应字段，中间的 TS 包若无需求则可不加。
- Payload（有效载荷）：承载的数据类型多样，可能是 PES 数据（即音视频数据经 PES 层封装后的结果），也可能是节目专用信息 PSI（如 PAT、PMT 表）。PAT（Program Association Table，节目关联表）用于列出所有节目及对应的 PMT 表 PID；PMT（Program Map Table，节目映射表）针对每个节目，详细定义其包含的音视频流的 PID、编码格式、分辨率等关键参数，是解析 TS 流、分离出音视频流的重要依据。
4.2 重点内容解析
TS 流解析的核心逻辑与 PID 体系
TS 流通过 PID（Packet Identifier） 实现不同类型数据的区分与复用，核心数据类型包括：
- PAT 表（Program Association Table，PID=0x0000）：全局索引表，指向各节目的 PMT 表位置。
- PMT 表（Program Map Table）：节目映射表，定义特定节目包含的音视频流 PID 及编码参数。
- 音频流 / 视频流：承载实际音视频数据的媒体流。
解析流程：
定位 PAT 表：通过固定 PID（0x0000）获取 PAT 表。
解析 PMT 位置：从 PAT 中提取目标节目的 PMT 表 PID。
获取音视频流：通过 PMT 表找到对应音频流和视频流的 PID。
数据解复用：根据音视频 PID 过滤 TS 包，提取媒体数据
在 TS（Transport Stream）协议和相关流媒体场景中，“节目（Program）” 是一个逻辑概念，用于对音视频内容及相关数据进行分组管理。它可以理解为一个完整的多媒体内容集合，包含了一组相互关联的音视频流、字幕流等，共同构成可供观众观看或收听的完整内容单元
PID 是什么？
就像快递分拣站的 “包裹标签”。
作用：TS 流里有很多种数据（比如视频、音频、节目表等），每个数据都要贴一个 “标签”（PID），这样接收端才能知道 “这个包裹里装的是什么”。
比如：
贴了 “标签 0” 的包裹：里面装的是 “节目总目录”（PAT 表），告诉用户有哪些频道 / 节目。
贴了 “标签 100” 的包裹：里面装的是 “某个频道的视频数据”。
贴了 “标签 200” 的包裹：里面装的是 “这个频道的音频数据”。
特点：
全局唯一：整个 TS 流里，每个标签（PID）只能对应一种数据，不能重复。
必须有：就像快递必须有标签才能分拣，TS 流里的节目表（PAT/PMT）必须用固定标签（如 PID=0）传输，否则接收端看不懂。
自适应区（Adaptation Field）的长度与结构
- 长度要求：
自适应区的总长度需包含 传输错误指示符（1 字节）。若实际数据不足，剩余字节用 0xFF 填充（类似补白）。 - 作用场景：
视频 / 音频流：必须添加自适应区，通常位于帧的首个 TS 包和最后一个 TS 包，用于插入 PCR 时钟或填充数据。
PAT/PMT 表：无需自适应区，直接用 0xFF 补足长度即可。
PCR、DTS、PTS 的关系与作用
-PCR（节目时钟参考）
本质：
对系统时钟的采样值，用于解码器同步本地时钟（类似 “时间基准”）。
特点：
单调递增（不能回退），通常每 100ms 插入一次。
仅视频流需要，音频流通过 PTS 与视频同步，无需 PCR。
-用途：可直接作为 DTS（解码时间戳） 使用，简化时间戳管理。
