从本节起，学习和了解西门子最新SCADA软件WinCC 8.0，将从基础概念开始，到入门操作（创建项目、组态通信、组态过程画面、组态面板类型和变量结构、归档和显示值、组态消息），到高级应用（WinCC选件、基于WinCC和C#二次开发、报表系统、归档管理、Web发布等）。
1.WinCC是什么
WinCC 是一个可以在 Microsoft Windows 或 Microsoft Windows Server 下使用的功能强大的
HMI 系统（HMI 表示“人机界面”，也就是人和机器的互动界面）。

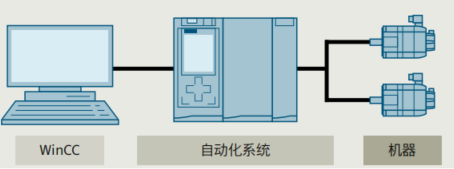

WinCC 允许操作员控制和监视机器或工厂中运行的过程。WinCC 与机器之间的通信通过自
动化系统进行。
2.WinCC定位
WinCC 是一个模块化系统：
• 可通过 WinCC 实现过程可视化和组态图形用户界面。
• 可通过用户界面对过程进行操作员控制和监视。
3.WinCC核心功能
• 可以使用 WinCC 可视化过程。
为此，过程以图形形式显示在屏幕上。
只要过程中的状态发生改变，就会立即更新显示。
• 可以使用 WinCC 控制过程。
例如，可以通过用户界面指定设定值或打开阀。
• 可以使用 WinCC 监视过程。
出现紧急过程状态时会自动触发报警。
例如，超出了预定义的值时，画面上将显示一条消息。
• 使用 WinCC 归档过程。
WinCC 允许用户以数字方式归档消息和过程值或将它们输出为 PDF 。
因此，用户可以记录过程历史并访问过去的生产数据。
4. WinCC 的组件

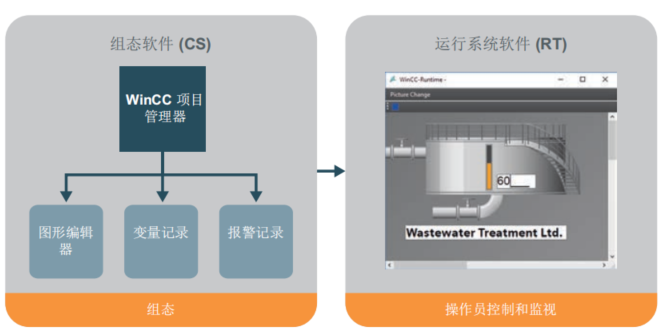

基本组件是组态软件 (CS) 和运行系统软件 (RT）
4.1. WinCC 组态软件 (CS)
WinCC 项目管理器构成了组态软件的核心。
将在 WinCC 项目管理器中管理项目并显示整个项目结构。

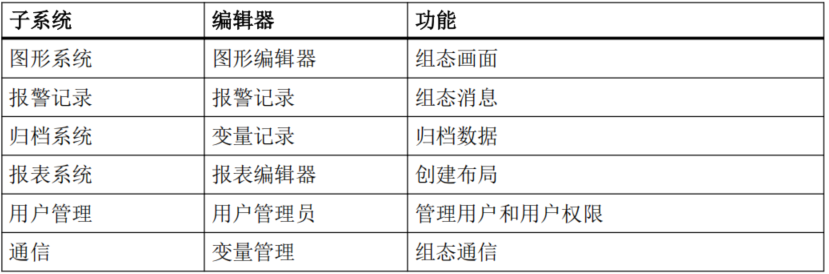

用户可以通过 WinCC 项目管理器中打开各种编辑器。每个编辑器都属于 WinCC 的一个子系
统。 WinCC 中最重要的一些子系统包括：
4.2. WinCC Runtime 软件 (RT)
WinCC Runtime 在过程模式下运行项目。这样，项目就处于运行系统中。
WinCC Runtime 支持对过程进行操作员控制和监视。
运行系统特别具有下列任务：
• 读取存储在 CS 数据库中的组态数据
• 在画面上显示过程画面
• 与自动化系统通信
• 归档当前运行系统数据，例如过程值和报警事件
• 控制过程，例如通过设定值规范或切换开关
)
