前提：加密有风险，操作需谨慎
前言
在许多项目中，经过漫长的等待，我们的 FPGA 设计终于可以投入现场部署了。前期的资金的投入及知识产权的保护，我们需要对现场部署的 FPGA 进行比特流保护以防止逆向工程和未经授权的重复使用。
为了保护我们的 FPGA 设计，AMD FPGA 支持高级加密标准 (AES)。这提供了高级别的安全性，因为比特流使用 256 位 AES 密钥加密，并在器件编程时在 FPGA 内部解码。用于解密的 AES 密钥存储在 FPGA 内部的一次性可编程电子熔丝 (eFuse) 或电池供电的 RAM (BBRAM) 中。在本篇博文中，我们将使用 Arty S7-50(便宜) 演示如何将 AES 密钥编程到 BBRAM 中。
BBRAM区域，是一个片内RAM区域。当VCCBATT_0掉电，BBRAM数据将会丢失，AES密钥也将随之丢失。VCCBATT_0该引脚可接一个1.0~1.89V范围电压的电池。
eFuse区域，是一个一次性写入区域，可永久存储密钥，该方法无需电池
在深入介绍具体步骤之前，我想重申一下，开发安全可靠的系统是一个复杂的课题。例如，最好的安全性来自于使用真正随机的密钥，因此我建议除了阅读本博客外，还请阅读XAPP1239（https://docs.xilinx.com/v/u/en-US/xapp1239-fpga-bitstream-encryption）和XAPP1084（https://docs.xilinx.com/v/u/en-US/xapp1084_tamp_resist_dsgns） 。
首先创建一个简单的 MicroBlaze 设计，它每秒通过串口无限输出一个递增计数。该 ELF 文件已与bit合并，一旦 FPGA 配置完成，就会开始输出计数。

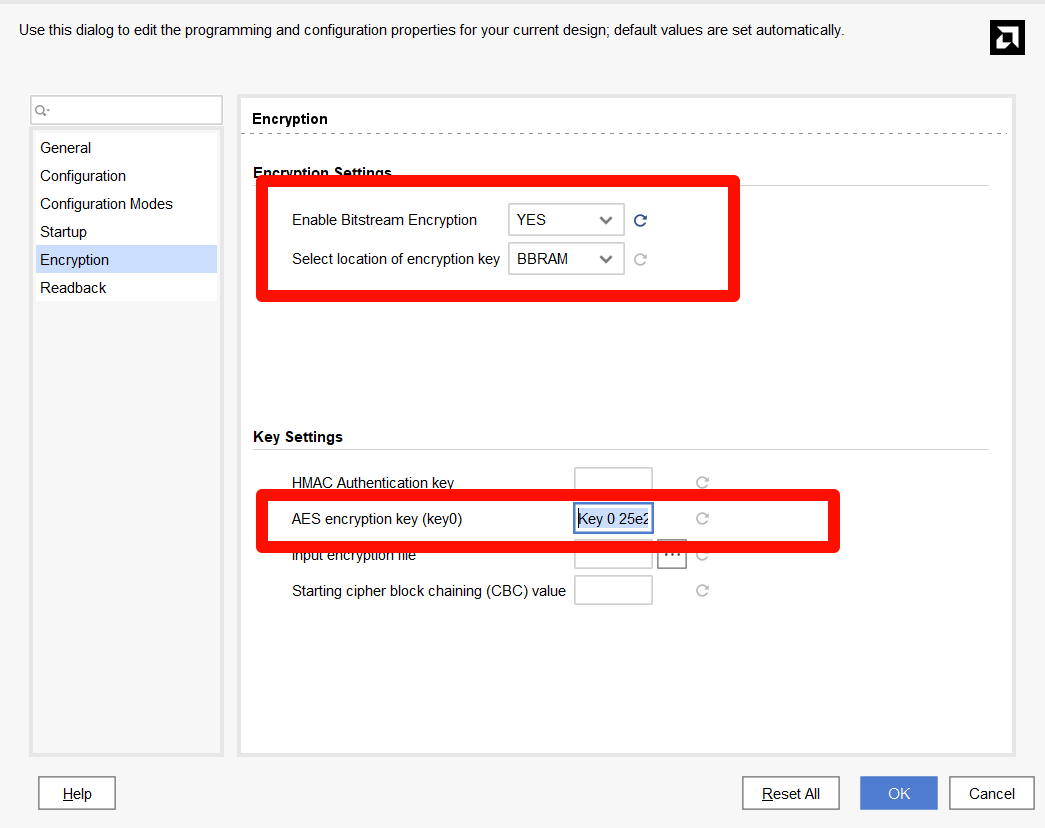

要加密比特流，我们需要打开已实现的设计，并在比特流生成选项中设置我们希望加密的比特流。此时，可以根据需要输入加密密钥信息（我强烈建议这样做）。如果此项留空，Vivado 将生成必要的信息，但安全性较低。如果 Vivado 生成了密钥，它将在实现目录中生成一个 *.nky 文件。可以添加此文件，以便在将来运行设计时使用。当然，也可以使用相同的格式来定义生成的密钥。
Device xc7s50;
Key 0 25e2e0380c53f3a3f068baa326733a1e6f5e589a7185339fd73a922e218de87f;
Key StartCBC 9af2391ad0118907e5ba7d4b16a6c3d0;
Key HMAC 37fe8c2b9ab49da759b7cad0687d05b20c2b1a5f09f74441c2201ebfdecb0db3;保存这些选项后将会向目标 XDC 文件中添加如下约束。
set_property BITSTREAM.ENCRYPTION.ENCRYPT YES [current_design]

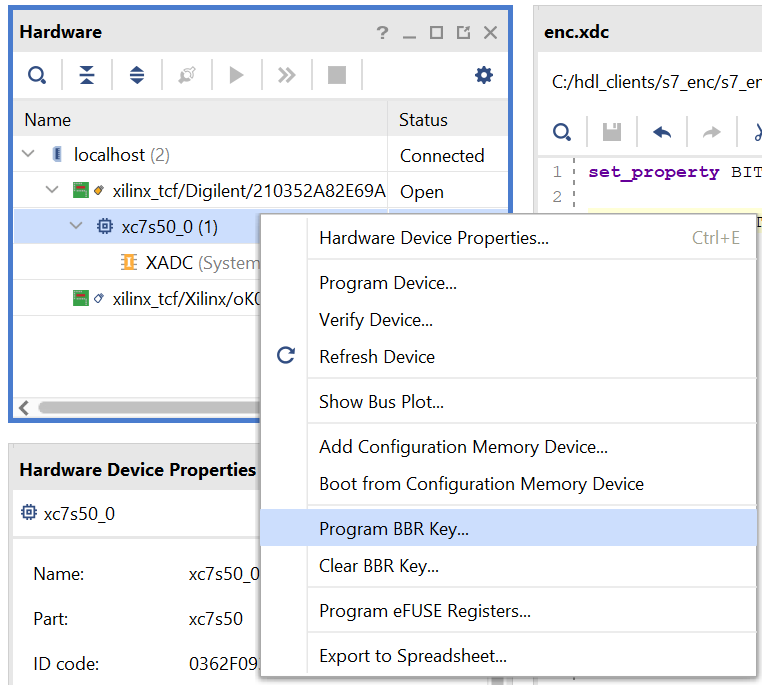

set_property BITSTREAM.ENCRYPTION.KEYFILE {C:\hdl_clients\s7_enc\s7_enc.runs\impl_1\design_1_wrapper.nky} [current_design]将 FPGA 连接到硬件管理器后，就可以对 BBRAM 或 eFuse 密钥进行编程。

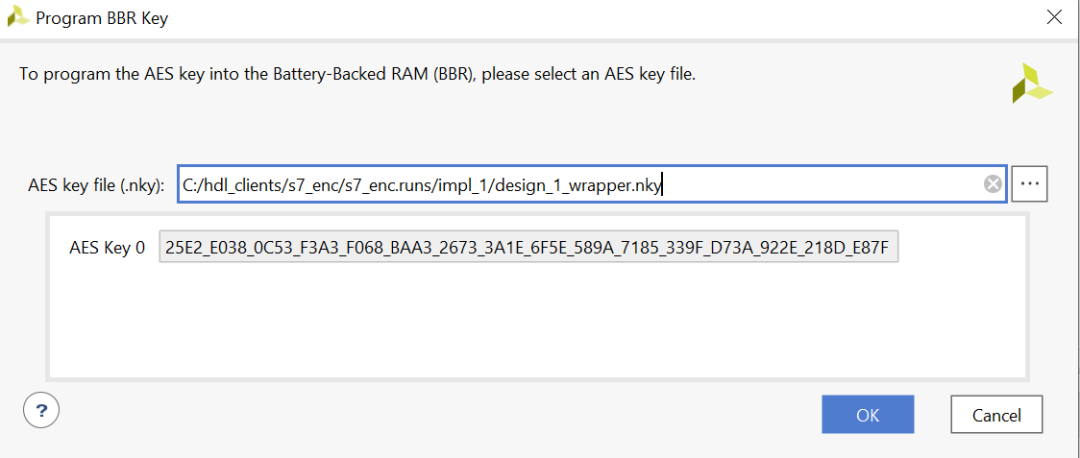

在此示例中，我们将选择程序 BBR，这将打开一个对话框，使我们能够对 NKY 文件进行编程。

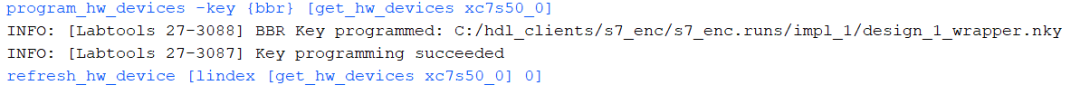

选择 NKY 文件后，AES 密钥将显示，以便确认是否加载了正确的密钥。关闭对话框后，密钥将被编程，TCL 控制台将显示此操作的成功或失败。
我们现在可以使用已用相同密钥加密的 JTAG 比特流对设计进行编程。

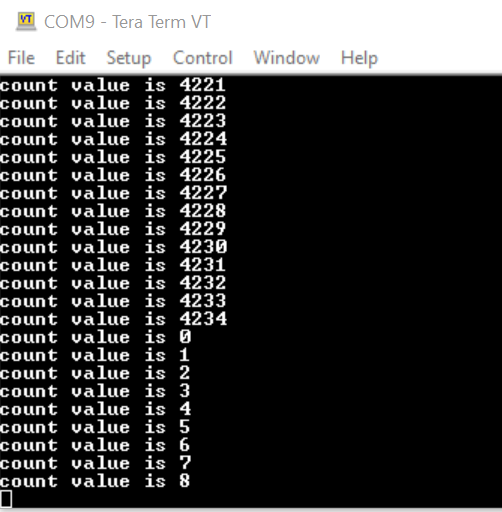

随着新配置的加载，这、将重新启动从 0 开始运行的 MicroBlaze 中的程序。

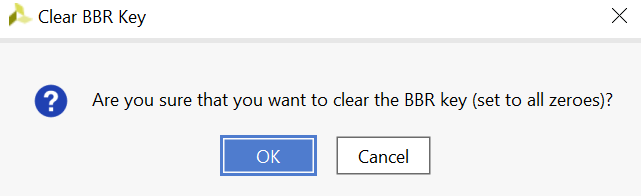

如果我们关闭电源或重置 BBR 密钥，然后尝试对加密位流进行编程，我们将发现编程未完成，因为 FPGA 中没有存储解密密钥。
使用此流程，可以开始保护已部署的系统。如果使用 eFuse 编程加密密钥，请务必遵守 XAPP1239 中规定的规则，因为 AES 密钥和相关寄存器必须同时进行编程。
