突破机器人通讯架构瓶颈，CAN/FD、高速485、EtherCAT，哪种总线才是最优解？

引言：从协作机械臂到人形机器人，一文拆解主流总线技术选型困局

在机器人技术飞速发展的今天，从工厂流水线上的协作机械臂到科技展会上的人形机器人，它们的“神经系统”——通讯总线，正面临着前所未有的挑战。特斯拉Optimus的精准动作、波士顿动力Atlas的流畅跑跳，背后都是海量数据的高速交互。

然而，许多工程师在项目初期都会陷入同一个困境：面对RS485、CAN/CAN FD、EtherCAT等多种总线方案，究竟该如何选择？ 本文将从机器人类型与需求分析出发，深入剖析三大主流总线技术的优劣，不提供“标准答案”，只提供一套科学的选择方法论。

一、机器人类型与通讯需求拆解

不同机器人的自由度、运动复杂度和性能要求，直接决定了其通讯总线的选择方向。下图概括了三种典型机器人的通讯需求与方案选择：

1. 低自由度/轻量型机器人（6-12自由度）

典型代表：协作机械臂、AGV小车、桌面级教育机器人。

核心需求：成本敏感、可靠性、易于集成、适度实时性（毫秒级）。这类机器人节点数相对较少，数据量不大，但对性价比要求极高。

现有主流方案：CAN 2.0, RS485。

2. 中高自由度/动态型机器人（12-30自由度）

典型代表：四足机器人、轮腿式机器人、高性能机械臂。

核心需求：多节点同步、高实时性（微秒级抖动）、较高带宽、抗干扰能力。例如，四足机器人的12个关节需要实时协调运动以保持平衡，任何指令延迟或抖动都可能导致步态失稳甚至摔倒。

现有主流方案：多路CAN、EtherCAT。

3. 超高自由度/仿人型机器人（30-50+自由度）

典型代表：人形机器人。

核心需求：海量数据带宽、极低延迟与抖动、多总线并行管理能力、极高的可靠性。例如，控制50个自由度的机器人以1kHz频率运行，理论上每秒需处理5万条控制指令+5万条反馈数据，对总线带宽和实时性是极致考验。

现有方案困境：传统单一路CAN或RS485已完全无法满足需求，EtherCAT成本高昂，系统架构设计复杂。

二、三大主流总线技术深度横评

1. RS485（及“高速”变种）：经济的入门选择

RS485本质上是一种电气标准，常与Modbus等应用层协议搭配使用。

优势：

极低的硬件成本：收发器芯片成本仅为CAN方案的1/3左右。
接口简单，传输距离长（可达1.5km）。
软件栈简单，开发门槛低。

缺陷与挑战：

无硬件仲裁机制：采用主从轮询方式，节点增加时，轮询延迟呈线性增长（20节点延迟超50ms），实时性极差，无法支持多节点同步控制。
无硬件错误帧处理：可靠性高度依赖应用层协议，增加了软件复杂性和CPU开销。
“高速”的代价：波特率提升后（>1Mbps），信号完整性问题突出，布线要求苛刻，工程调试难度大，电磁兼容性（EMC）表现较差（误码率比CAN高1-2数量级）。

典型应用：对实时性要求不高的传感器采集、低速IO控制、成本极度敏感的场景。

案例：宇树科技早期四足机器人 尽管业界对宇树采用RS485有过热议，但其在低成本、低自由度（如Unitree Go1） 机器狗上的成功，恰恰印证了RS485在满足特定成本约束和基本功能需求下的可行性。这更多是一种在成本、功耗、开发周期与性能之间取得的工程平衡，而非技术上的最优解。

2. EtherCAT：高性能的终极方案、一断全断恐成可靠性瓶颈

EtherCAT是一种基于以太网的实时工业以太网协议，以其卓越性能著称。

优势：

极高的性能和确定性：采用”Processing on the the Fly”（数据帧在传输中实时处理）技术，从站设备在数据帧通过时直接读取/写入数据，无需等待完整接收；同步精度可达 μs（百纳秒级），1000个从站的通信周期可短至100μs。
高效率带宽利用率：单一以太网帧可携带多个从站数据（帧复用），理论上支持大量节点；相比传统Modbus TCP，带宽利用率提升 90%+。
灵活的拓扑结构：支持线型、树型、星型混合拓扑（无需交换机），布线成本低。
硬件成本优化：从站设备只需低成本ESC芯片（如Beckhoff ET1100），主站可通过标准网卡（需实时驱动）实现。

缺陷与挑战：

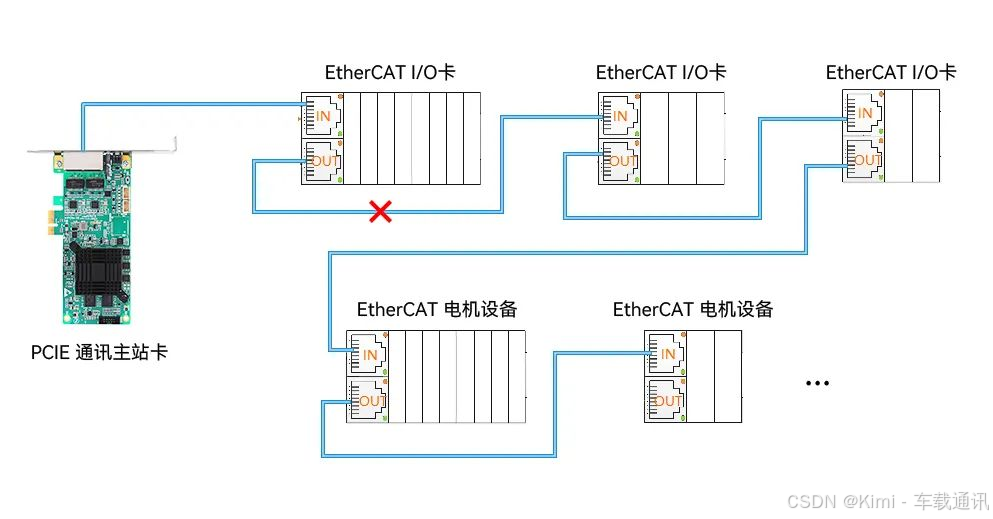

“一断全断”风险：在线型拓扑中，单一从站故障可能导致整网瘫痪，需复杂的冗余设计来缓解。
主站开发复杂度高：需实现精确的DC（分布式时钟）同步算法，对主站CPU实时性要求严苛（通常需Xenomai/RT-Linux）。
故障诊断难度大：缺乏标准化的网络流量分析工具。
硬件依赖性：从站必须使用专用ESC芯片，无法通过软件模拟；主站网卡需支持IEEE 1588硬件时间戳。
生态系统局限：主要依赖德国厂商（Beckhoff、倍福），亚洲地区技术支持较弱。

典型应用：对同步性和实时性要求极端的场景，如多轴伺服同步（CNC/机器人）、高速分布式IO控制。

3. CAN/CAN FD：平衡之选与升级之路

CAN总线以其高可靠性著称，而CAN FD是其面向更高带宽需求的升级版本。

CAN 2.0：成熟的平衡之选

优势：完美的平衡性。成本低于EtherCAT，可靠性高（硬件CRC校验、无损仲裁机制），软硬件生态极其成熟，开发资源丰富。
缺陷：带宽天花板（1Mbps, 8字节） 是硬伤，限制了其在现代高自由度机器人中的应用。

CAN FD：突破带宽限制的升级之路

优势：

继承了CAN 2.0的所有优点（可靠性、生态、成本）。
突破带宽限制：数据段速率最高可达12Mbps+，数据长度最多64字节。
平滑升级路径：便于从现有CAN 2.0项目迁移。

现阶段应用难点与挑战：

波特率配置复杂性：数据段波特率、采样点等参数需要根据网络拓扑精细调优，否则通讯稳定性差。
对硬件依赖性增强：高速率对收发器性能、PCB布局布线、电缆质量提出了更高要求。
协议设计新挑战：如何利用64字节帧设计高效协议（如打包多电机指令）以最大化带宽效益，需要新的设计思路。
多通道扩展需求：主板原生CAN FD接口稀少，如何扩展出稳定、多路、高性能的CAN FD通道是一个系统工程问题。（例如，NXP的MR-CANHUBK344评估板集成了6个CAN FD端口，为移动机器人应用提供了参考设计）

4. 单对双绞线车载以太网在机器人行业的潜在应用前景

在机器人通讯技术快速发展的背景下，基于单对双绞线的车载以太网（如IEEE 802.3bw/bp/ch等标准）正展现出巨大的应用潜力。这种技术融合了传统以太网的高带宽和车载环境要求的可靠性，为下一代机器人系统提供了新的选择。

核心优势：

带宽与实时性兼备：提供10Mbps至1Gbps的传输速率（10BASE-T1S、100BASE-T1、1000BASE-T1），同时支持时间敏感网络（TSN）协议，可满足高精度同步控制需求
布线简化：单对双绞线结构显著减轻线束重量和体积，非常适合空间受限的机器人应用
成本效益：相比传统多对线缆以太网，大幅降低布线成本和复杂度
协议统一：基于IP的架构便于与云端、边缘计算和其他智能设备集成

应用场景：

人形机器人主干网络：可作为中央控制器与各子系统间的高速数据 backbone
多传感器融合：同时传输高清视觉、3D点云、雷达等多模态传感器数据
分布式计算架构：连接多个计算单元（如GPU、NPU），实现算力协同

三、总结与展望

下表总结了三种总线技术在关键特性上的定位：

特性维度	RS485	CAN/CAN FD	EtherCAT
单节点成本	极低	中等	高
系统实时性	差（毫秒级）	好（微秒级）	极优（亚微秒级）
带宽能力	低（依赖波特率）	中（CAN FD大幅提升）	高
可靠性机制	弱（依赖软件）	强（硬件错误处理、多主仲裁）	强（但拓扑影响大）
开发难度	低	中	高
拓扑灵活性	总线型/星型	总线型	线型、星型、树型
典型应用场景	低速IO、传感器	车载网络、中低自由度机器人	多轴伺服同步、高端运动控制

核心观点：不存在“唯一最优解”，只有“最适合的方案”。

RS485是经济的入门选择，适用于对实时性要求不严苛、节点数少、成本极度敏感的场景。
EtherCAT是高性能的终极方案，适用于对同步性和实时性有极致要求、预算充足、技术实力雄厚的项目。
CAN FD则是在成本、性能和生态之间取得了最佳平衡点的“升级之路”。它极具潜力成为下一代主流机器人通讯 backbone，但其高速应用仍面临上述需要克服的工程挑战。
