Python数学可视化：3D参数曲面与隐式曲面绘制技术

引言

在科学研究、工程设计和数学教学中，3D可视化技术是理解复杂几何形状和空间关系的重要工具。本文将介绍如何使用Python实现参数曲面和隐式曲面的3D可视化，通过数学公式和代码示例展示球面、环面、双曲面等经典几何形状的绘制方法，并提供交互式工具让读者可以直观地探索不同参数对曲面形态的影响。

1. 基本概念

1.1 参数曲面（Parametric Surface）

定义：通过两个参数 $u, v$ 的参数方程表示的曲面，形式为：
$\begin{cases} x = X(u, v) \\ y = Y(u, v) \\ z = Z(u, v) \end{cases}$

特点：直观描述曲面的生成方式（如球面、环面），适合结构规则的曲面。
应用场景：几何建模、机械设计（如齿轮、涡轮叶片）。

1.2 隐式曲面（Implicit Surface）

定义：通过一个三元函数 $f (x, y, z) = 0$ 定义的曲面，所有满足方程的点 $(x, y, z)$ 构成曲面。

特点：隐式表达曲面的约束条件（如 $x^2 + y^2 + z^2 = 1$ 表示球面），适合复杂拓扑结构。
应用场景：医学影像重建（如CT/MRI的等值面提取）、物理场可视化（如电势分布）。

1.3 核心区别

特性	参数曲面	隐式曲面
数学形式	显式参数方程	隐式函数方程
可视化方法	网格参数化+曲面渲染	等值面提取（Marching Cubes算法）
复杂度	依赖参数方程的复杂度	依赖函数 $f$ 的形态

2. 基础3D可视化工具

我们将使用NumPy进行数值计算，Matplotlib和Mayavi作为主要的可视化库。下面是基础工具函数的实现：

import numpy as np
import matplotlib.pyplot as plt
from matplotlib import cm
from mpl_toolkits.mplot3d import Axes3D
from matplotlib.ticker import LinearLocator
from matplotlib.widgets import Slider, Button
from scipy.special import sph_harm_y  # 使用新的球谐函数
from mayavi import mlabdef plot_parametric_surface(X_func, Y_func, Z_func, u_range=(0, 2*np.pi), v_range=(0, np.pi),resolution=100, title="参数曲面",output_path="parametric_surface.png"):"""绘制参数方程定义的曲面参数:X_func, Y_func, Z_func: 参数方程函数 (u, v) -> x,y,zu_range, v_range: 参数范围resolution: 网格分辨率title: 图像标题output_path: 输出文件路径"""# 创建参数网格u = np.linspace(u_range[0], u_range[1], resolution)v = np.linspace(v_range[0], v_range[1], resolution)U, V = np.meshgrid(u, v)# 计算曲面坐标X = X_func(U, V)Y = Y_func(U, V)Z = Z_func(U, V)# 创建3D图形fig = plt.figure(figsize=(12, 10), dpi=150)ax = fig.add_subplot(111, projection='3d')# 绘制曲面surf = ax.plot_surface(X, Y, Z, cmap=cm.viridis, linewidth=0, antialiased=True, rstride=1, cstride=1, alpha=0.8)# 添加颜色条fig.colorbar(surf, shrink=0.5, aspect=10, pad=0.1)# 设置标题和标签ax.set_title(title, fontsize=16, pad=20)ax.set_xlabel('X', fontsize=12, labelpad=15)ax.set_ylabel('Y', fontsize=12, labelpad=15)ax.set_zlabel('Z', fontsize=12, labelpad=15)# 设置视角ax.view_init(elev=30, azim=45)# 添加网格ax.grid(True, linestyle='--', alpha=0.4)# 保存图像plt.tight_layout(pad=3.0)plt.savefig(output_path, bbox_inches='tight', dpi=150)plt.close()print(f"参数曲面图已保存至: {output_path}")def plot_implicit_surface(f, x_range=(-2,2), y_range=(-2,2), z_range=(-2,2),resolution=50, level=0, title="隐式曲面",output_path="implicit_surface.png"):"""绘制隐式方程定义的曲面 (f(x,y,z) = level)参数:f: 隐式函数 (x,y,z) -> scalarx_range, y_range, z_range: 坐标范围resolution: 网格分辨率level: 等值面值title: 图像标题output_path: 输出文件路径"""# 创建三维网格x = np.linspace(x_range[0], x_range[1], resolution)y = np.linspace(y_range[0], y_range[1], resolution)z = np.linspace(z_range[0], z_range[1], resolution)X, Y, Z = np.meshgrid(x, y, z)# 计算函数值F = f(X, Y, Z)# 使用Mayavi进行高质量渲染 (Matplotlib不适合复杂隐式曲面)mlab.figure(size=(1200, 900), bgcolor=(1,1,1), fgcolor=(0,0,0))# 创建等值面surface = mlab.contour3d(X, Y, Z, F, contours=[level], color=(0.67, 0.77, 0.93), opacity=0.8)# 设置标题和标签mlab.title(title, height=0.95, size=0.3)mlab.xlabel('X', color=(0,0,0))mlab.ylabel('Y', color=(0,0,0))mlab.zlabel('Z', color=(0,0,0))# 设置视角mlab.view(azimuth=45, elevation=30, distance=8)# 添加颜色条mlab.colorbar(surface, title='函数值', orientation='vertical')# 保存图像mlab.savefig(output_path, magnification=2)mlab.close()print(f"隐式曲面图已保存至: {output_path}")

3. 经典曲面案例

3.1 基本几何曲面

下面是几种基本几何曲面的参数化表示和可视化代码：

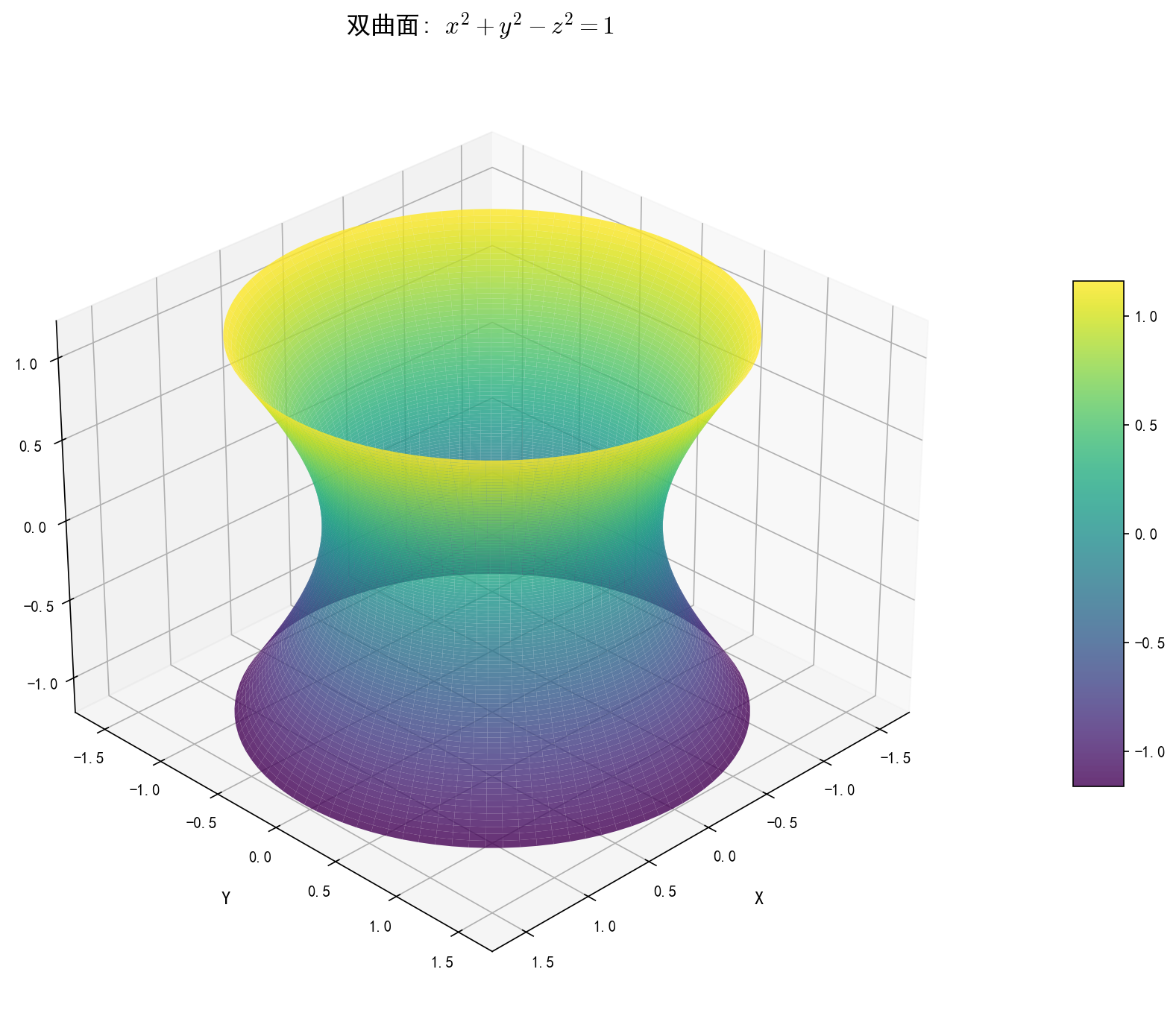

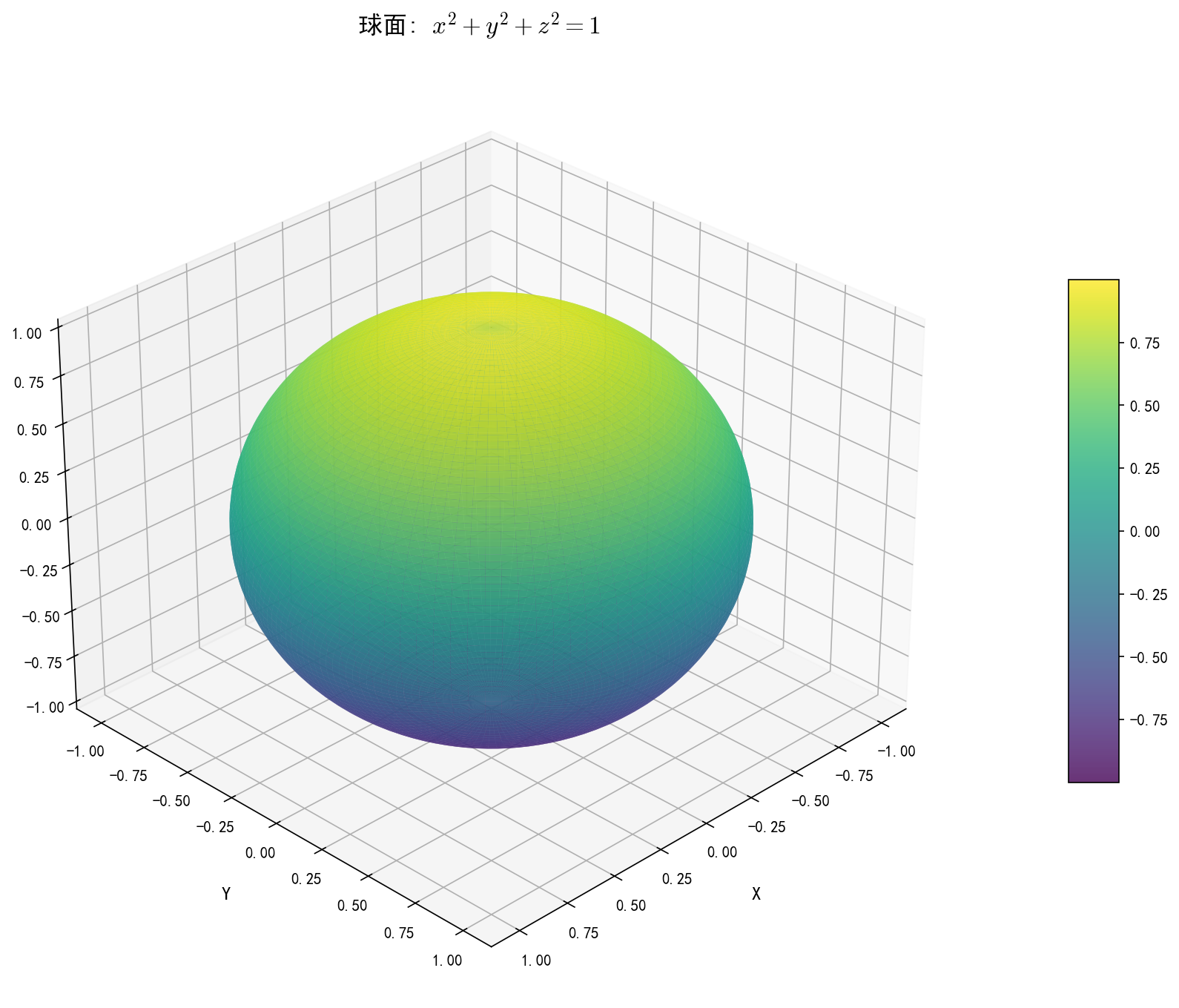

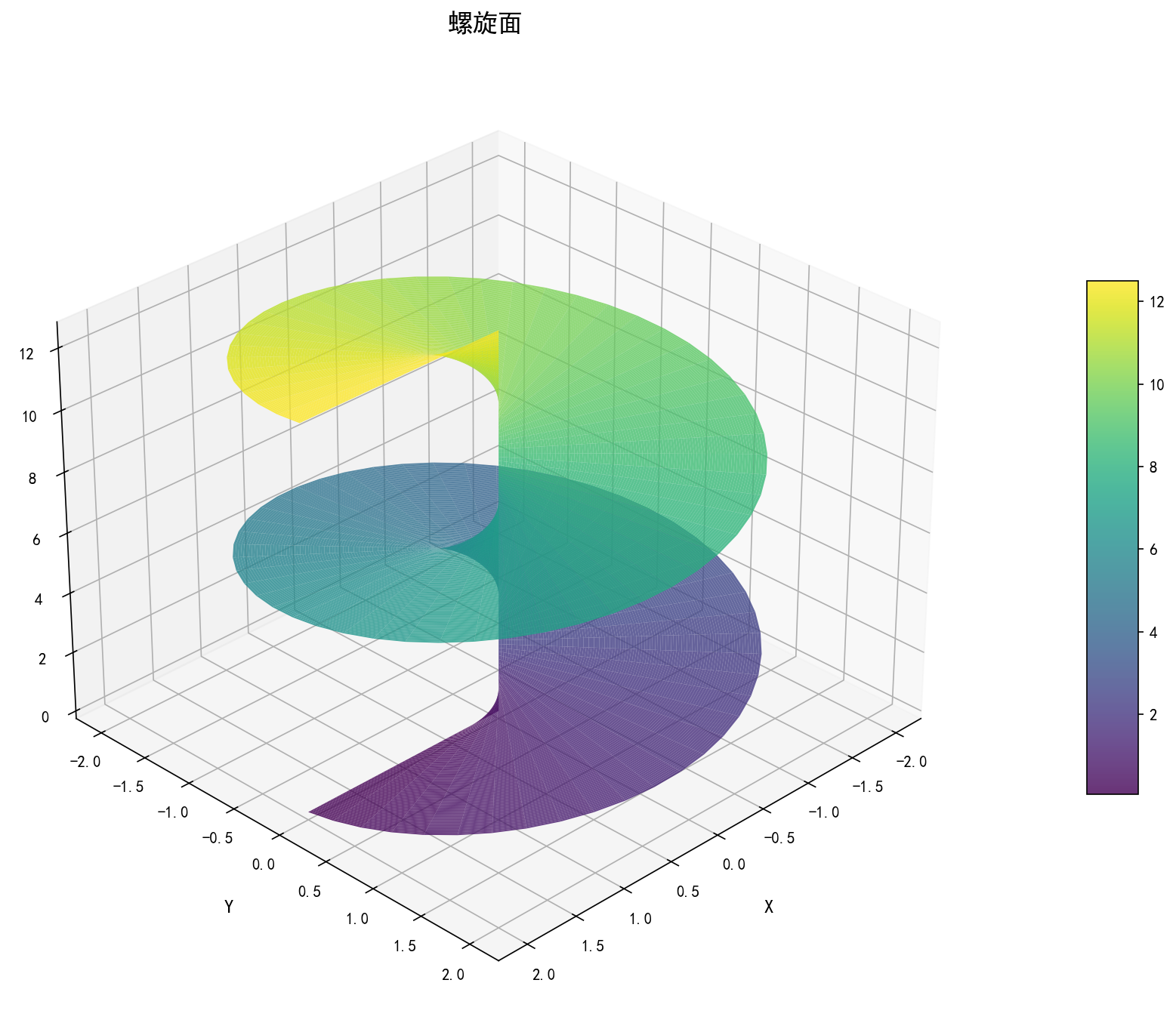

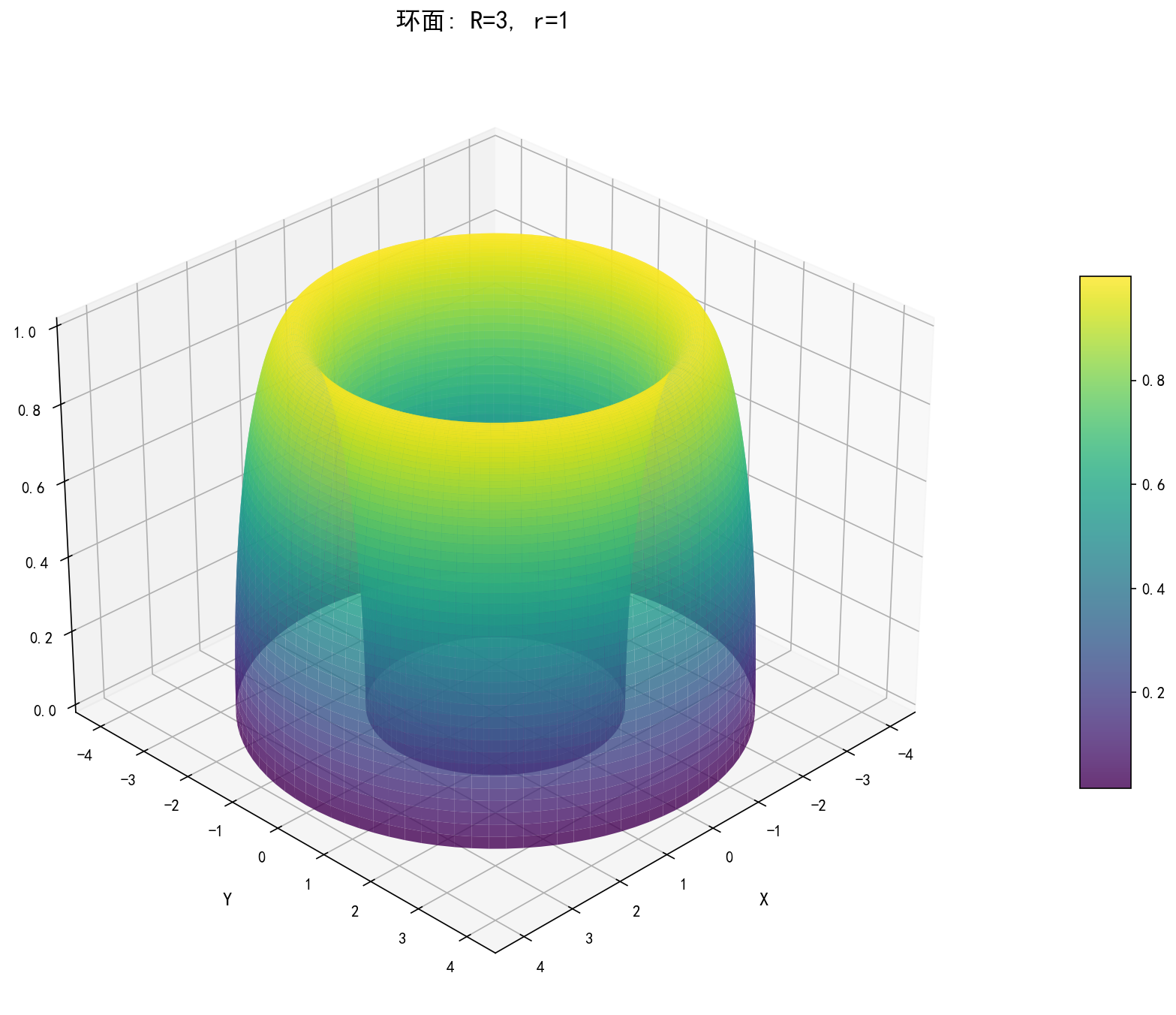

def plot_sphere(output_path="sphere.png"):"""绘制球面"""# 参数方程def X(u, v): return np.sin(v) * np.cos(u)def Y(u, v): return np.sin(v) * np.sin(u)def Z(u, v): return np.cos(v)plot_parametric_surface(X, Y, Z, v_range=(0, np.pi),title="球面: $x^2 + y^2 + z^2 = 1$",output_path=output_path)def plot_torus(R=2, r=1, output_path="torus.png"):"""绘制环面"""def X(u, v): return (R + r * np.cos(v)) * np.cos(u)def Y(u, v): return (R + r * np.cos(v)) * np.sin(u)def Z(u, v): return r * np.sin(v)plot_parametric_surface(X, Y, Z, title=f"环面: R={R}, r={r}",output_path=output_path)def plot_hyperboloid(output_path="hyperboloid.png"):"""绘制双曲面"""def X(u, v): return np.cosh(v) * np.cos(u)def Y(u, v): return np.cosh(v) * np.sin(u)def Z(u, v): return np.sinh(v)plot_parametric_surface(X, Y, Z, v_range=(-1, 1),title="双曲面: $x^2 + y^2 - z^2 = 1$",output_path=output_path)def plot_helicoid(output_path="helicoid.png"):"""绘制螺旋面"""def X(u, v): return v * np.cos(u)def Y(u, v): return v * np.sin(u)def Z(u, v): return uplot_parametric_surface(X, Y, Z, u_range=(0, 4*np.pi), v_range=(0, 2),title="螺旋面",output_path=output_path)

3.2 数学艺术曲面

这些曲面展示了更复杂的数学结构：

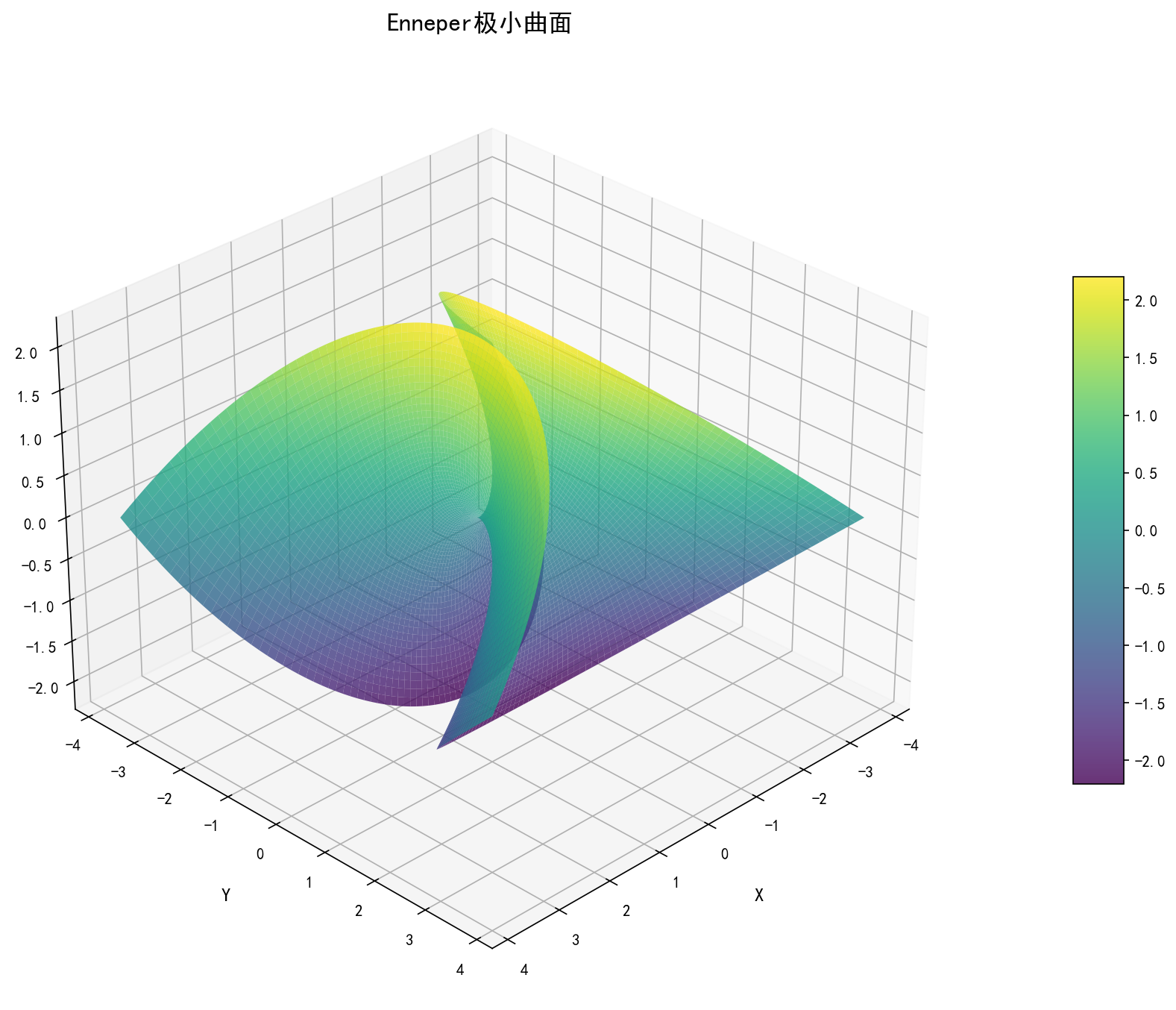

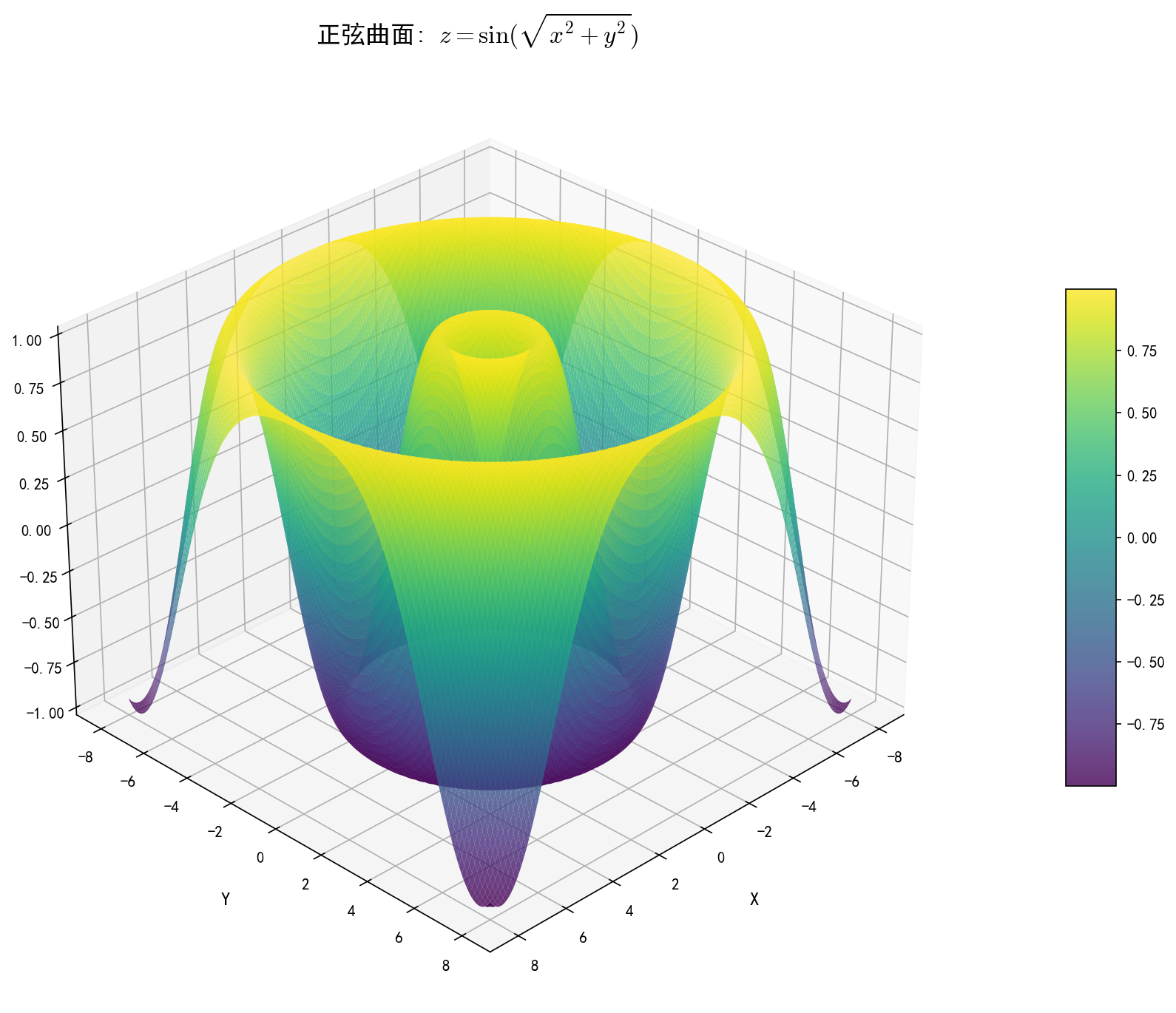

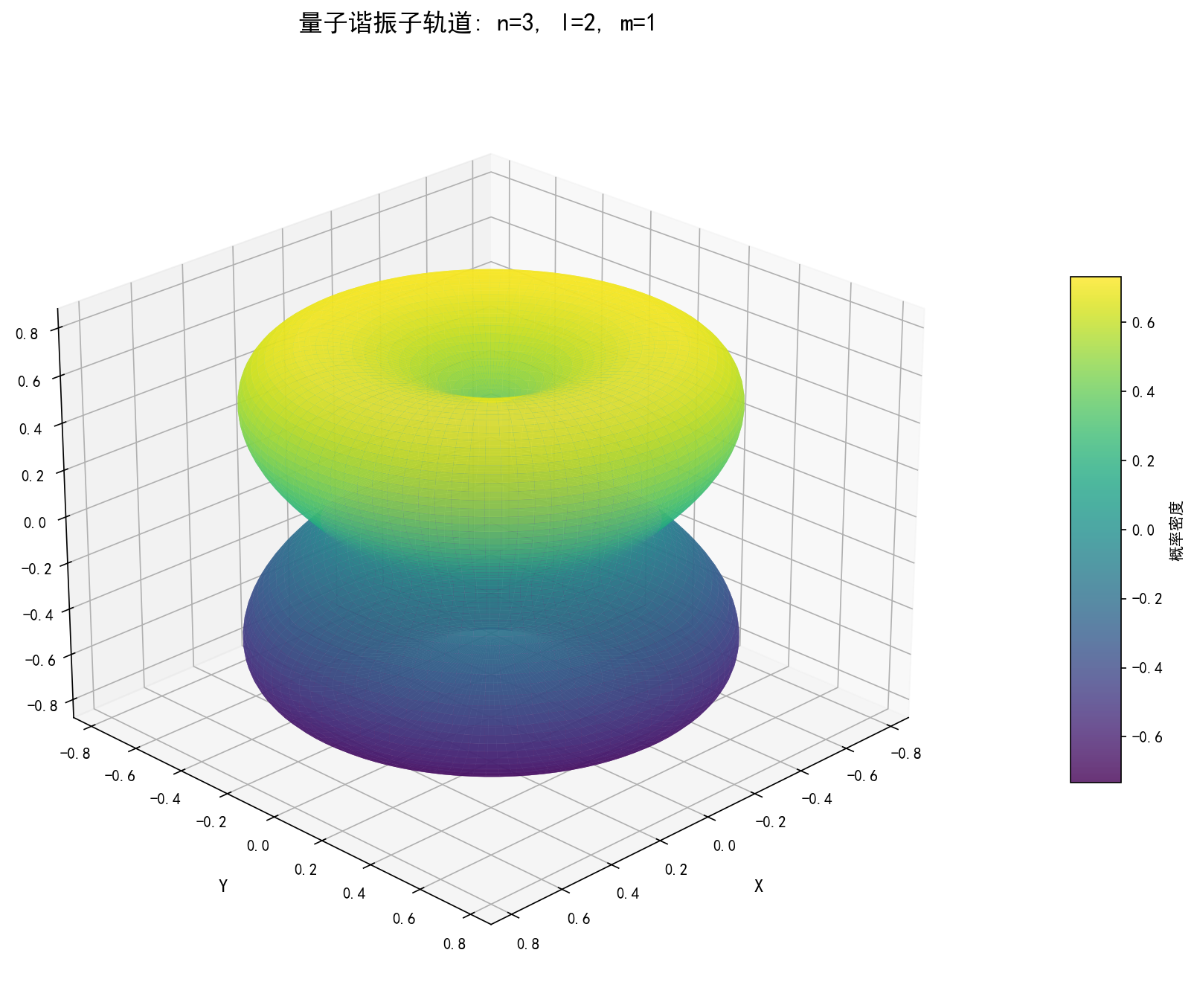

def plot_enneper_surface(output_path="enneper.png"):"""绘制Enneper极小曲面"""def X(u, v): return u - u**3/3 + u*v**2def Y(u, v): return v - v**3/3 + v*u**2def Z(u, v): return u**2 - v**2plot_parametric_surface(X, Y, Z, u_range=(-1.5, 1.5), v_range=(-1.5, 1.5),title="Enneper极小曲面",output_path=output_path)def plot_sine_surface(output_path="sine_surface.png"):"""绘制正弦曲面"""def X(u, v): return udef Y(u, v): return vdef Z(u, v): return np.sin(np.sqrt(u**2 + v**2))plot_parametric_surface(X, Y, Z, u_range=(-8, 8), v_range=(-8, 8),resolution=150,title="正弦曲面: $z = \sin(\sqrt{x^2 + y^2})$",output_path=output_path)def plot_quantum_harmonic(output_path="quantum_harmonic.png"):"""绘制量子谐振子轨道"""# n, l, m 量子数n, l, m = 3, 2, 1# 创建网格theta = np.linspace(0, np.pi, 100)phi = np.linspace(0, 2*np.pi, 100)THETA, PHI = np.meshgrid(theta, phi)# 计算球谐函数 (修复SciPy 1.15+的兼容性问题)Y_lm = sph_harm_y(m, l, THETA, PHI)  # 使用新函数并调整参数顺序# 概率密度R = np.abs(Y_lm)**2# 放大径向距离以提高可视性R_scaled = R * 3.0 + 0.5  # 添加偏移避免过零# 转换为笛卡尔坐标X = R_scaled * np.sin(THETA) * np.cos(PHI)Y = R_scaled * np.sin(THETA) * np.sin(PHI)Z = R_scaled * np.cos(THETA)# 创建3D图形fig = plt.figure(figsize=(12, 10), dpi=150)ax = fig.add_subplot(111, projection='3d')# 绘制曲面surf = ax.plot_surface(X, Y, Z, cmap=cm.viridis, rstride=1, cstride=1, alpha=0.8,linewidth=0, antialiased=True)# 添加颜色条fig.colorbar(surf, shrink=0.5, aspect=10, pad=0.1, label='概率密度')# 设置标题ax.set_title(f"量子谐振子轨道: n={n}, l={l}, m={m}", fontsize=16, pad=20)ax.set_xlabel('X', fontsize=12, labelpad=15)ax.set_ylabel('Y', fontsize=12, labelpad=15)ax.set_zlabel('Z', fontsize=12, labelpad=15)# 设置等轴比例max_val = np.max([np.abs(X), np.abs(Y), np.abs(Z)]) * 1.2ax.set_xlim(-max_val, max_val)ax.set_ylim(-max_val, max_val)ax.set_zlim(-max_val, max_val)# 设置视角ax.view_init(elev=25, azim=45)# 保存图像plt.tight_layout(pad=3.0)plt.savefig(output_path, bbox_inches='tight', dpi=150)plt.close()print(f"量子轨道图已保存至: {output_path}")

4. 交互式3D可视化工具

下面的代码实现了一个交互式工具，允许用户通过滑块调整参数，实时观察曲面的变化：

def interactive_parametric_surface():"""交互式参数曲面可视化"""fig = plt.figure(figsize=(12, 10))ax = fig.add_subplot(111, projection='3d')plt.subplots_adjust(bottom=0.3)# 初始参数a_init, b_init = 2.0, 1.0# 创建参数网格u = np.linspace(0, 2*np.pi, 100)v = np.linspace(0, np.pi, 50)U, V = np.meshgrid(u, v)# 初始曲面 (环面)def surface_func(a, b):X = (a + b * np.cos(V)) * np.cos(U)Y = (a + b * np.cos(V)) * np.sin(U)Z = b * np.sin(V)return X, Y, ZX, Y, Z = surface_func(a_init, b_init)surf = ax.plot_surface(X, Y, Z, cmap=cm.viridis, alpha=0.8)# 设置坐标范围max_val = np.max([np.abs(X), np.abs(Y), np.abs(Z)])ax.set_xlim(-max_val, max_val)ax.set_ylim(-max_val, max_val)ax.set_zlim(-max_val, max_val)# 设置标题和标签ax.set_title(f"环面: R={a_init}, r={b_init}", fontsize=16, pad=20)# 添加滑块ax_a = plt.axes([0.25, 0.2, 0.55, 0.03])ax_b = plt.axes([0.25, 0.15, 0.55, 0.03])slider_a = Slider(ax_a, 'R (主半径)', 0.5, 5.0, valinit=a_init)slider_b = Slider(ax_b, 'r (管半径)', 0.1, 2.0, valinit=b_init)# 更新函数def update(val):a = slider_a.valb = slider_b.valX, Y, Z = surface_func(a, b)# 更新曲面数据surf.remove()new_surf = ax.plot_surface(X, Y, Z, cmap=cm.viridis, alpha=0.8)# 更新坐标范围max_val = np.max([np.abs(X), np.abs(Y), np.abs(Z)]) * 1.1ax.set_xlim(-max_val, max_val)ax.set_ylim(-max_val, max_val)ax.set_zlim(-max_val, max_val)# 更新标题ax.set_title(f"环面: R={a:.1f}, r={b:.1f}", fontsize=16, pad=20)fig.canvas.draw_idle()return new_surf# 注册更新事件slider_a.on_changed(update)slider_b.on_changed(update)# 添加重置按钮reset_ax = plt.axes([0.8, 0.1, 0.1, 0.04])button = Button(reset_ax, '重置', color='lightgoldenrodyellow', hovercolor='0.975')def reset(event):slider_a.reset()slider_b.reset()button.on_clicked(reset)plt.show()

5. 使用示例

下面是一个完整的使用示例，展示如何调用上述函数生成各种曲面图像：

if __name__ == "__main__":# 基本几何曲面plot_sphere(output_path="sphere.png")plot_torus(R=3, r=1, output_path="torus.png")plot_hyperboloid(output_path="hyperboloid.png")plot_helicoid(output_path="helicoid.png")# 数学艺术曲面plot_enneper_surface(output_path="enneper.png")plot_sine_surface(output_path="sine_surface.png")plot_quantum_harmonic(output_path="quantum_harmonic.png")# 交互式工具 (运行时显示)print("运行交互式参数曲面工具...")interactive_parametric_surface()
