技术笔记日期：20250611

00 背景和疑问

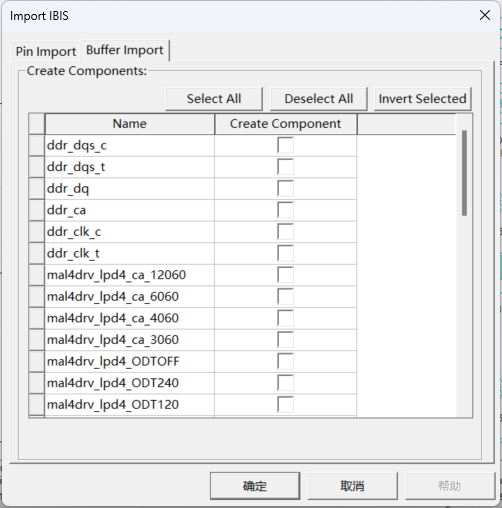

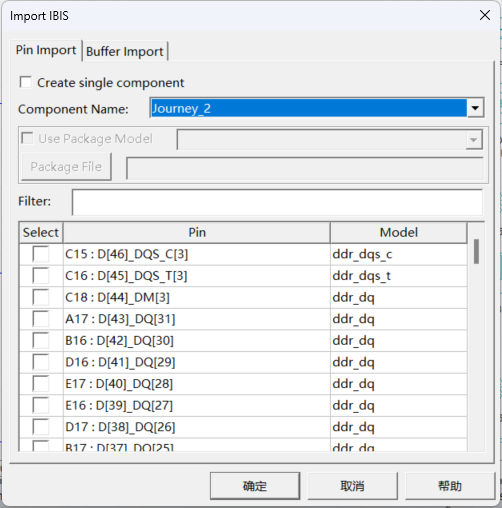

当在Circuit中准备载入IBIS时，工作界面会弹出如下界面：

那么具体Pin Import和Buffer Import有和区别？ 何时该按哪个导入呢？

01 思考和记录

1. Buffer Import   VS  Pin Import

IBIS组件的创建方式有两种：“Buffer Import”或“Pin Import”

Buffer Import：

A buffer import captures the behavior of a given model in an IBIS file.

Buffer Import是关于在IBIS文件中捕捉某个模型的行为。

Pin Import：

A Pin Import captures the behavior of a given pin on a component defined in the IBIS file.

Pin Import侧重于在IBIS文件中捕捉某个组件上给定引脚的行为。

差别：

A device created via Pin Import contains the behavior of the model associated with the pin, and it also contains information about the parasitic package model specified for that pin.

通过Pin Import创建的组件包含了与该引脚相关联的模型的行为，并且还包含了为该引脚指定的寄生封装模型的相关信息。

A device created with a Pin Import has functionality similar to one created via Buffer Import, but with an additional parameter pkg_selector.

通过Pin导入创建的组件具有与通过Buffer导入创建的组件类似的功能，但多了一个参数“pkg_selector”。

2. pkg_selector

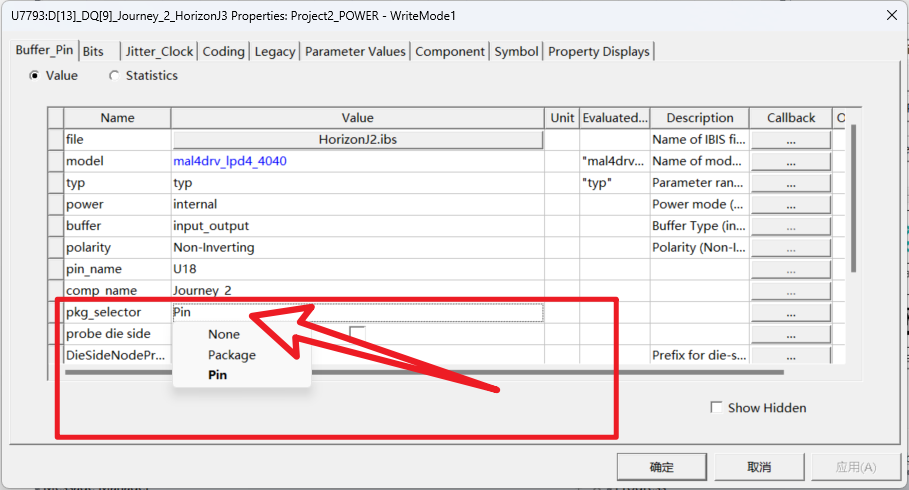

Pin Import的 IBIS中双击可弹出如下界面，其中pkg_selector默认是Pin，但是可以手工选择为None、Package和Pin

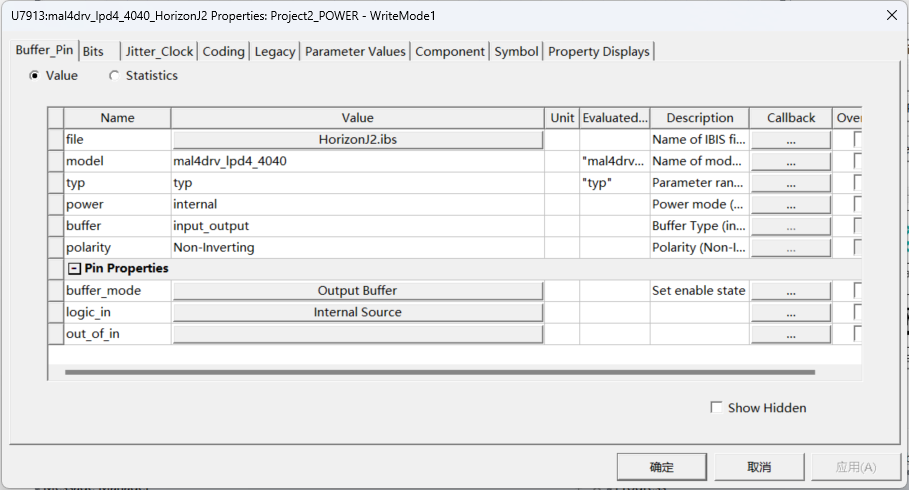

Buffer Import的 IBIS中双击可弹出如下界面，没有pkg相关的选择项。

Continue......
