1. 链形网
2. 星形网
3. 树形网
4. 环形网
5. 网孔形网

1.链形拓扑

结构： 节点像链条一样首尾依次串联连接。信号从一个节点传到下一个节点，直至终点。
特点：
简单经济： 结构最简单，成本最低，适用于沿线覆盖（如铁路、公路、管道沿线）。
扩展方便： 在链的两端增加节点相对容易。
可靠性低： 最大的缺点！任何节点或链路（光纤）故障都会导致下游所有节点通信中断。没有保护或恢复能力（除非采用额外的保护机制，如1+1线性保护，但这会增加成本和复杂性）。

应用场景： 早期应用、对可靠性要求不高的专线、支线网络、接入网的末端。

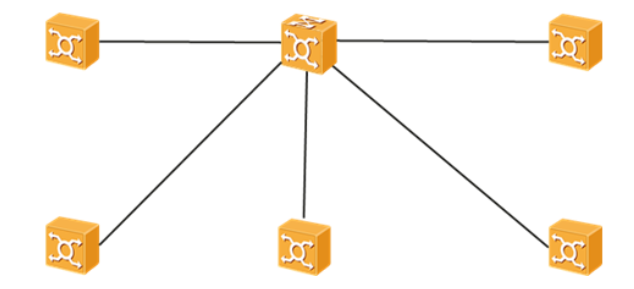

2.星形网

结构： 所有节点都直接连接到一个中心节点（枢纽节点）。
特点：
结构简单： 布线相对清晰。
管理集中： 中心节点是管理核心。
中心节点瓶颈/单点故障： 所有通信必须经过中心节点，中心节点成为流量瓶颈和单点故障点。如果中心节点故障，全网瘫痪。
扩展性： 增加新节点只需连接到中心，但中心节点的端口容量和处理能力是限制。

应用场景： 在SDH骨干网中较少单独使用纯星形。常见于接入网（多个接入节点汇聚到一个局端设备），或者作为大型环网或网状网的子结构（例如多个环形网络通过星形连接到核心路由器/交换机）。

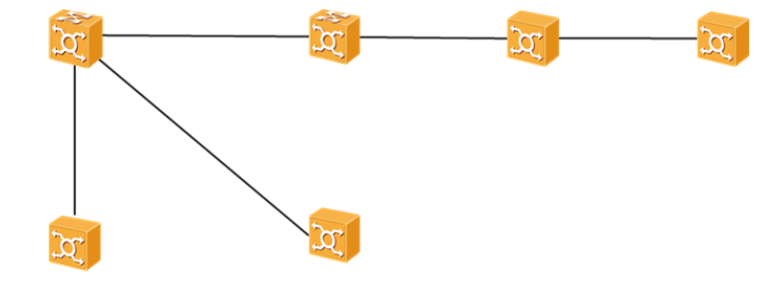

3.树形拓扑

结构： 是星形拓扑的扩展，形成分层结构。有一个根节点，下面连接次级中心节点，次级中心节点再连接叶节点（终端节点），像一棵倒置的树。
特点：
层次清晰： 易于扩展和管理，适合分级网络。
汇聚效率高： 流量从叶节点逐级向上汇聚。
可靠性依赖上级节点： 根节点和各级中心节点是关键节点，它们的故障会影响其下所有子树。链路故障会中断下游分支。
可能存在瓶颈： 越靠近根节点的链路和节点负载越大。

应用场景： 非常常见于接入网和城域网的汇聚层/接入层（如FTTx网络），业务从大量用户端设备汇聚到少数的局端设备。

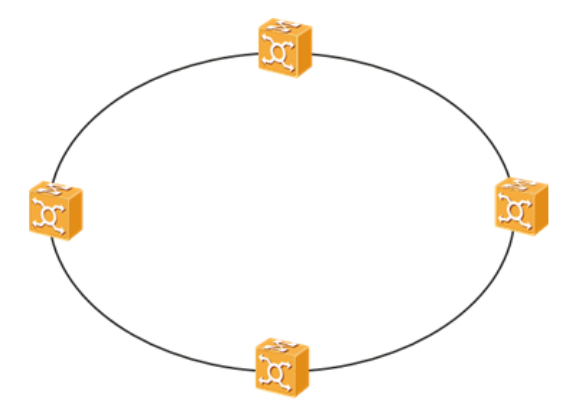

4.环形拓扑

结构： 所有节点首尾相连形成一个封闭的环。信号可以在环上顺时针和逆时针两个方向传输。
特点：
高可靠性/自愈性： 这是环形拓扑最核心的优势！SDH定义了强大的自愈环机制（如通道保护环、复用段保护环）。当环上某处发生光纤断裂或节点故障时，网络能在极短的时间内（通常<50ms）自动将业务切换到备用路径（反向环），保证业务不中断。
生存性强： 能够抵抗单点故障（单处断纤或单个节点失效）。
经济性： 相对于网状网，需要的链路数量较少（N个节点只需N条链路）。保护能力内置于标准中，无需额外配置复杂的路由协议。
管理方便： 结构清晰，易于配置和管理。
可扩展性： 增加或删除节点会中断环，需要业务中断时间窗口（但自愈机制会保护其他节点业务）。大型环扩展性有限。
应用场景： 这是SDH网络中最常用、最经典的拓扑结构。 广泛应用于城域网的骨干层、汇聚层，以及企业专网的核心层。

SDH自愈环类型：
二纤单向通道保护环： 业务在主环（例如顺时针）上传送，同时在备环（逆时针）上发送相同的保护信号。接收端根据信号质量选择主用或备用通道。倒换基于单个通道（业务）进行。

二纤双向复用段保护环： 环上两根光纤各用一半容量（时隙）传送工作业务，另一半作为保护容量。工作业务在两根光纤上双向传输。发生故障时，故障点相邻的两个节点执行“环回”操作，利用保护容量在反向环上传送受影响的业务。倒换基于复用段（整根光纤）进行，影响该段上的所有业务。

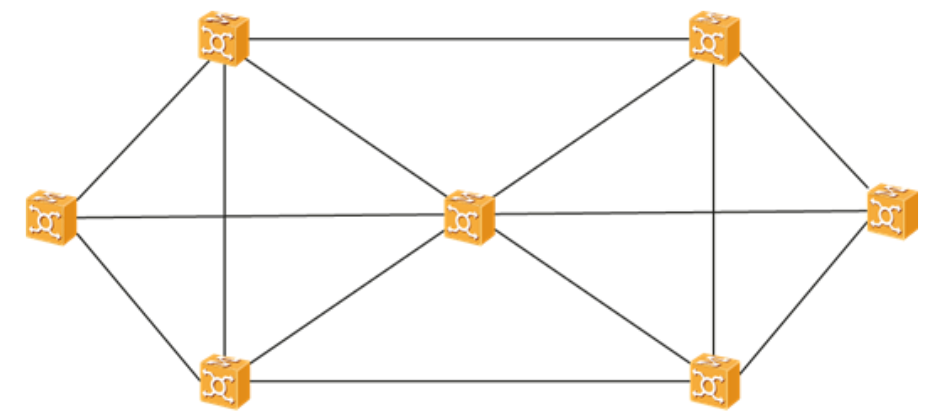

5.网状拓扑

结构： 节点之间具有多个直接连接，形成丰富的互联，每个节点通常有两条或更多条路径到达其他节点。
特点：
极高的可靠性和生存性： 提供多条冗余路径，能够抵抗多点故障。业务可以动态路由绕过故障点。
优化的资源利用： 理论上可以提供最短路径，降低时延。
复杂性和成本高： 需要的物理链路数量最多（N个节点最多需要N*(N-1)/2条链路），建设和维护成本高昂。
管理复杂： 需要复杂的路由协议和网络管理系统来配置、监控和恢复业务。SDH本身没有内置复杂的动态路由机制（像IP网络那样），在纯SDH中实现全网状动态恢复比较困难且非标准。

应用场景： 在要求极高可靠性的国家级或国际级骨干网核心层应用。但在SDH时代，由于成本和复杂性，纯网状拓扑并不常见。更常见的是“环网+网状网”的组合，核心层采用部分网状连接多个重要的核心环网，提供核心节点间的高可靠性和多路径。
