新能源汽车热管理核心技术解析：冬季续航提升40%的行业方案
摘要：突破续航焦虑的关键在热能循环！
👉 本文耗时72小时梳理行业前沿方案，含特斯拉/比亚迪等8家车企热管理系统原理图
一、热管理为何成新能源车决胜关键？
▶ 痛点数据
- 冬季续航衰减超30%（-10℃环境）
- 电池温度每下降1℃容量衰减0.5%
- PTC加热功耗达6kW≈ 缩减50km续航
▶ 热管理核心价值
二、三大核心系统热管理方案

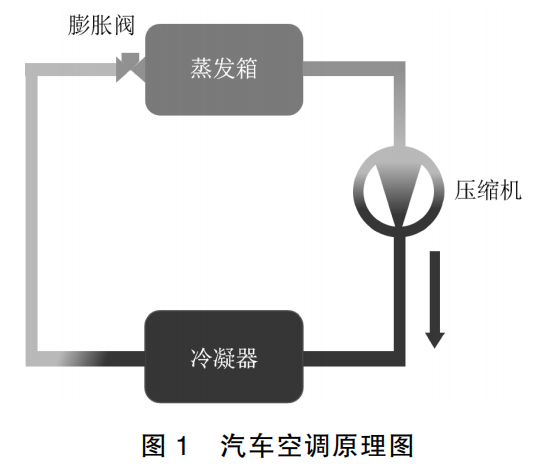

1. 座舱热管理（空调系统）
▎传统燃油车 vs 新能源车差异
| 指标 | 燃油车方案 | 新能源车方案 |
|---|---|---|
| 制冷动力源 | 发动机驱动压缩机 | 电动涡旋压缩机 |
| 制热来源 | 发动机余热(零成本) | 额外耗电加热 |
| 典型能耗 | 0.5-1.5kW | 3-6kW |

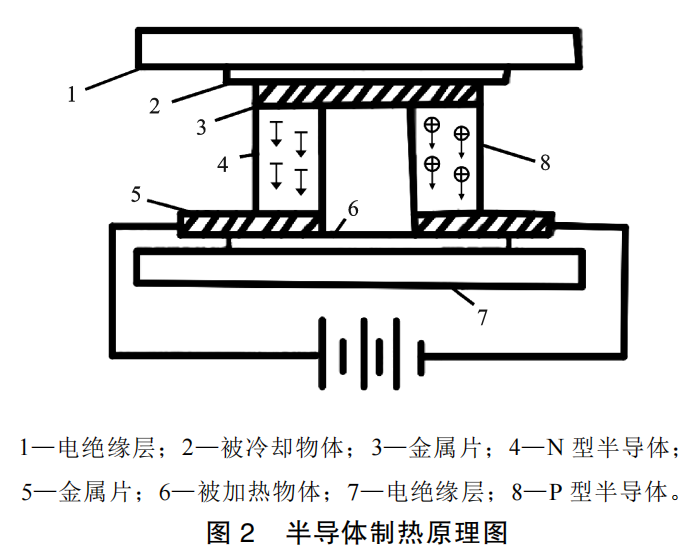

▎四种制热技术对比（实测数据）
# 各方案能耗模拟（环境温度-10℃）
def heating_power(tech):tech_db = {"半导体": 5.8, # kW 能耗高/响应快"PTC风暖": 4.2, # kW 结构简单"PTC水暖": 3.5, # kW 安全可靠"热泵": 1.8 # kW 能效比COP>2.5}return tech_db.get(tech, "Invalid tech")print(f"特斯拉Model Y热泵能耗：{heating_power('热泵')}kW")

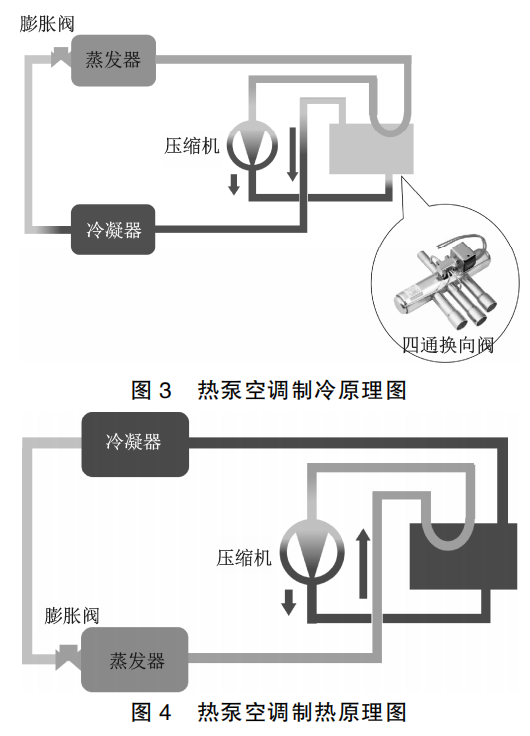

✅ 热泵成高端车型首选
- 特斯拉Model Y：八通阀实现12种工作模式
- 比亚迪增温热泵：-30℃可工作（专利CN114261302A）
- 广汽双层流热泵：乘员呼吸区/脚部双温区控制
2. 动力电池热管理

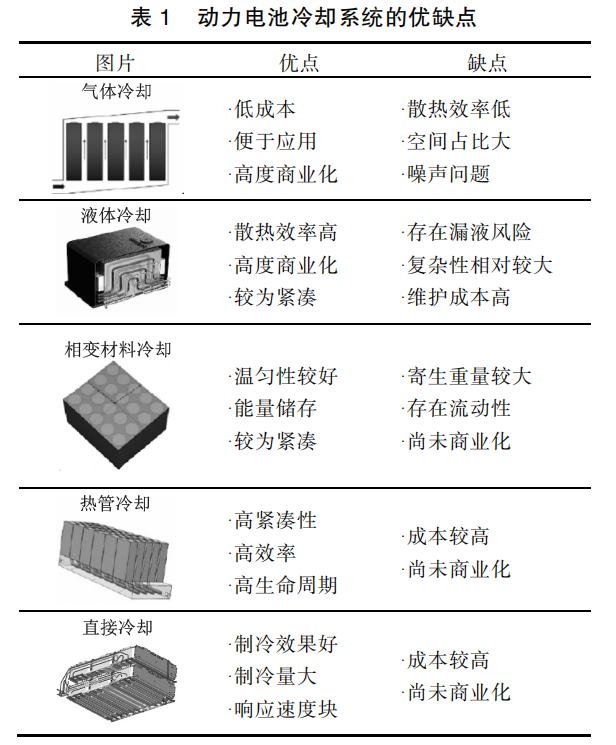

▎五大冷却技术性能对比
| 技术 | 导热系数(W/mK) | 温差控制 | 商业化程度 |
|---|---|---|---|
| 风冷 | 0.02-0.05 | ±8℃ | ★★★★☆ |
| 液冷 | 0.5-0.6 | ±3℃ | ★★★★★ |
| 相变材料(PCM) | 0.2-5.0 | ±1℃ | ★★☆☆☆ |
| 热管 | 5000+ | ±0.5℃ | ★☆☆☆☆ |
| 直冷(R134a) | 直接相变 | ±2℃ | ★★★☆☆ |
▶ 行业方案亮点

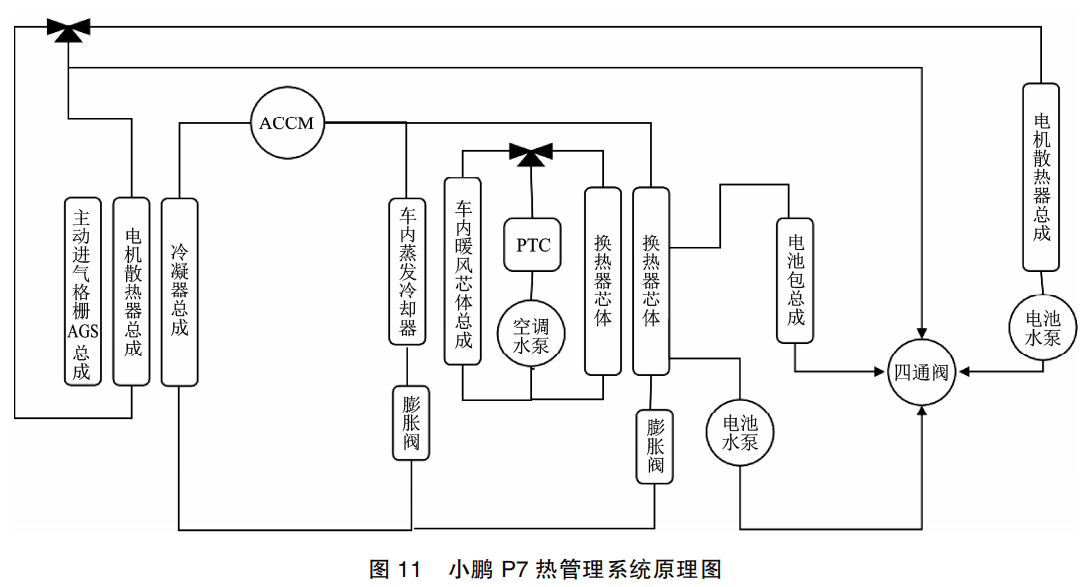

- 小鹏P7：液冷板+导热硅胶，温差<2℃
- 威马EX5：-30℃极寒柴油加热系统
- 几何C：ITCS 3.0系统实现电芯级控温
3. 电机电控热管理
▎液冷技术迭代路线
▶ 革命性突破：蒸发冷却技术
- 三峡水电站700MW机组验证（HFC-4310介质）
- 潜热吸收效率比液冷高3-5倍
- 吉利已申请车载蒸发冷却专利（CN113541223A）
▲ 四种电机液冷管道布局方案
三、车企热管理系统全景解析
八大品牌技术路线图
| 品牌 | 代表车型 | 核心技术亮点 | 续航增益 |
|---|---|---|---|
| 特斯拉 | Model Y | 八通阀+废热回收 | +25% |

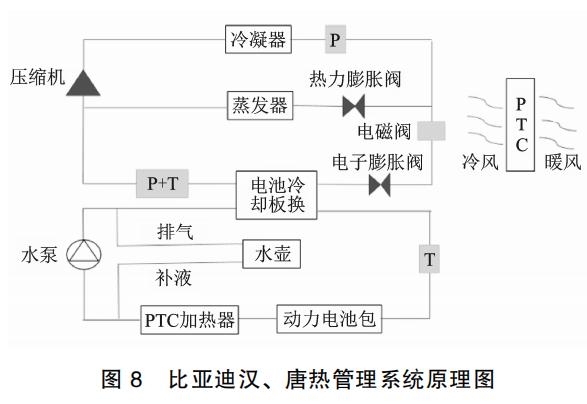

| 比亚迪 | 汉EV | 宽温域热泵+电池直冷直热 | +30% |

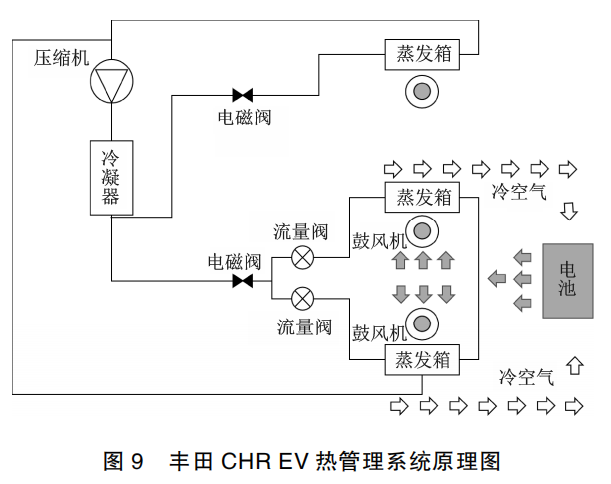

| 丰田 | CHR EV | 气液分离器热泵 | +18% |
| 广汽埃安 | Aion LX | 双层流热泵 | +22% |
| 小鹏 | P7 | 四通阀+三系统一体化储液罐 | +20% |
| 威马 | EX5 | 柴油辅助加热(-30℃) | +15% |

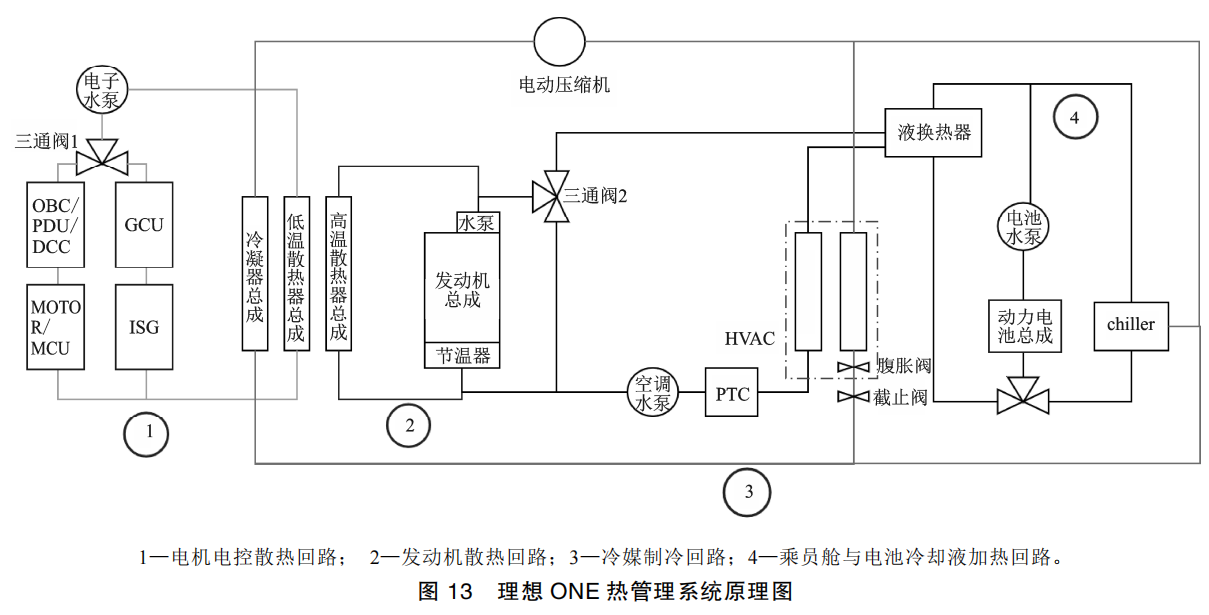

| 理想 | ONE | 增程器余热多向流量阀 | - |
| 几何 | C | SEM智能能量管理 | +40% |
▶ 典型案例剖析

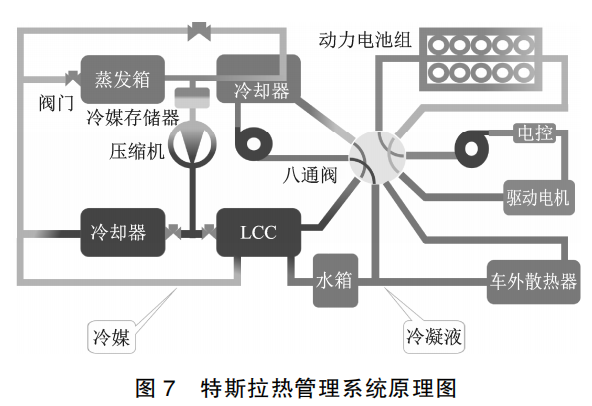

特斯拉Model Y热泵系统
- 八通阀实现8种工作模式切换
- -10℃环境回收电机废热制暖
- 专利US8806882B2控制系统
四、未来技术趋势
- 全域热管理一体化
▸ 座舱/电池/电机热量联动（特斯拉已实现） - 智能控制算法升级
▸ 基于强化学习的动态温控（小鹏XNGP系统） - 新材料应用突破
▸ 石墨烯相变材料（宁德时代专利CN114512614A）
📌 给工程师的建议
优先关注热泵+液冷组合方案，2024年80%以上中高端车型将采用该架构。选型时重点考察：
- COP值（>2.5合格）
- 电池温差控制精度（±3℃以内）
- 系统集成度（阀体数量决定故障率）
五、结语
热管理技术已从「功能实现」转向「能效博弈」，未来三年行业将呈现：
🔥 热泵普及化（成本降至3000元内）
🔥 液冷标准化（温差控制±1℃成标配）
🔥 控制智能化（AI动态分配热能）
附录：关键论文索引
- 王文豪. 纯电动汽车锂离子电池液冷散热研究[D]. 江苏理工学院,2021.
- 特斯拉热管理系统专利 US8806882B2
- 比亚迪增温热泵技术专利 CN114261302A
