LabVIEW 开发大功率振动时效处理系统，实现工件残余应力检测与消除。聚焦工业场景中金属加工件的应力处理需求，展现 LabVIEW 在跨硬件集成、实时数据处理及复杂流程控制中的技术优势。

​

应用场景

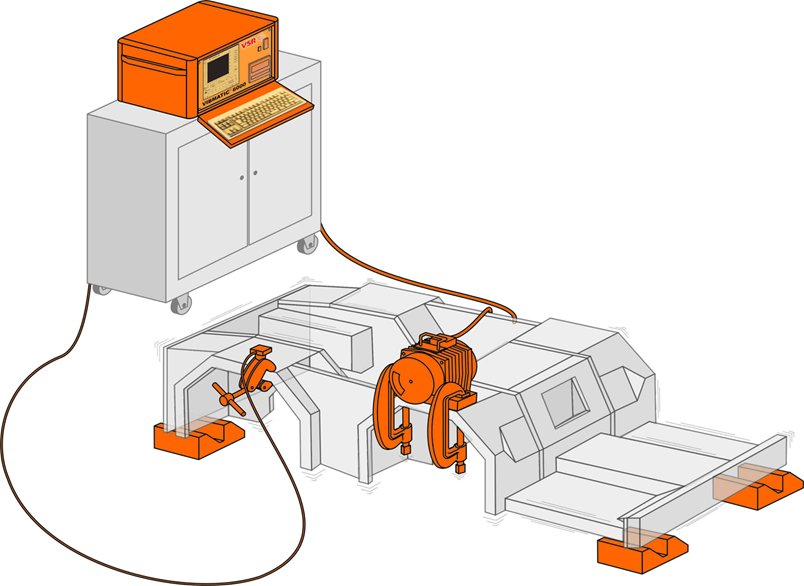

针对航空航天、轨道交通、重型机械等领域中钢性焊接件、铸造件的残余应力处理需求，替代传统热时效工艺的高能耗、长周期缺陷。系统通过振动时效技术（VSR）对工件施加共振频率振动，利用动应力与残余应力的耦合作用实现应力均化与降低，提升工件疲劳寿命与加工精度。

硬件选型

硬件模块	品牌 / 型号	选型依据
激振器	美国 Brüel & Kjær	高精度频率输出（0.1Hz-20kHz），最大激振力 50kN，适配重型工件振动需求，工业级耐用性。
加速度传感器	德国 PCB Piezotronics	灵敏度 100mV/g，频率响应 0.5Hz-10kHz，抗干扰能力强，确保振动信号精确采集。
数据采集卡	美国 NI USB-6366	16 位分辨率，同步采样率  2MS/s，支持 LabVIEW 原生驱动，无缝集成高速模拟 / 数字信号采集。
工控机	研华（Advantech）UNO 系列	宽温工业级设计（-20℃~60℃），支持多串口 / USB 扩展，稳定运行实时控制软件。

核心优势：

• 品牌兼容性：Brüel & Kjær、NI 等品牌提供 LabVIEW 官方驱动库，减少硬件适配开发成本。

• 精度保障：传感器与采集卡的高分辨率特性，满足应力变化的微幅信号捕捉需求。

• 可靠性：工业级硬件适应车间环境，支持 7×24 小时连续运行。

软件功能实现

基于 LabVIEW 的图形化控制逻辑

1. 模块化设计

   • 扫频模块：

1. • • 振前 / 振后自动扫频，支持多点激振算法（选取工件 10 个测试点，通过 FFT 频谱分析计算平均固有频率），避免单点激振偏差。

     • 集成 Brüel & Kjær 激振器的 API 函数，动态调节输出电流（0-3A）与频率范围（50-200Hz）。

   • 时效处理模块：

     • 基于 PID 控制算法实时调整激振参数，确保振动幅度稳定在设定阈值（如 ±5%）。

     • 同步采集加速度信号（USB-6366 的 AI 通道），通过波形图表实时显示振动曲线，支持数据缓存与离线分析。

   • 效果判定模块：

     • 内置曲线观察法算法：对比振前 / 振后频谱图，自动标记共振频率、峰值、带宽变化，判定标准可视化（如频率下降＞5% 且峰值提升＞10% 视为有效）。

     • 生成 PDF 报告，集成打印接口（支持惠普 / 佳能工业级打印机）。

2. 人机交互优化

   • 前面板采用选项卡容器分区显示（扫频参数、时效监控、结果分析），关键参数（如固有频率、处理时间）用红色高亮警示。

   • 数据库集成（LabVIEW Database      Connectivity Toolkit）：存储工件类型、历史参数、应力变化数据，支持模糊查询与趋势分析。

软件优势与差异化

对比维度	LabVIEW 架构	传统文本编程（如 C++）
开发效率	图形化编程，模块拖拽式开发，缩短 50% 开发周期	需编写底层驱动与界面代码，依赖团队编程能力
跨平台兼容性	支持 Windows/Linux 实时系统，无缝适配 NI 硬件	需针对不同硬件重写驱动层代码
调试便利性	实时数据流跟踪、探针监控，错误定位效率提升 30%	依赖断点调试与日志分析，复杂逻辑调试难度高
扩展性	丰富工具包（如 MathScript、Report  Generation）支持算法迭代与报表功能	需自主开发或集成第三方库，兼容性风险高

核心特点：

• 低代码门槛：工程师无需精通高级编程，通过函数选板即可实现复杂控制逻辑。

• 实时性保障：结合 NI-RIO 实时模块，确保振动信号采集与控制指令响应延迟＜1ms。

问题与解决

1. 多硬件同步控制难题

• 问题：激振器、传感器、采集卡的时钟同步误差导致数据错位，影响应力计算精度。

• 解决方案：

  • 使用 NI 硬件的同步触发机制（如 USB-6366 的 PFI 触发接口），通过 LabVIEW 的 DAQmx 函数配置多设备同步采样。

  • 开发相位校准算法：在扫频阶段采集参考信号，动态补偿各硬件间的延迟偏差。

2. 复杂工件模态分析误差

• 问题：不规则形状工件（如箱体结构）的固有频率分布离散，单点激振易遗漏关键模态。

• 解决方案：

  • 采用阵列式传感器布局（均匀布置 8-10 个加速度传感器），通过 LabVIEW 的数组运算模块对多通道数据进行主成分分析（PCA），提取主导模态频率。

  • 集成模态分析工具包（如 ME'scopeVES），通过 API 接口在 LabVIEW 中调用模态参数识别算法。

3. 工业环境抗干扰设计

• 问题：车间电磁噪声（如变频器、电机）导致采集信号信噪比（SNR）低于 20dB。

• 解决方案：

  • 硬件层：采用同轴电缆屏蔽传感器信号，工控机电源加装 EMI 滤波器。

  • 软件层：在 LabVIEW 中设计IIR 巴特沃斯低通滤波器（截止频率 500Hz），结合中值滤波算法消除脉冲噪声，提升 SNR 至 40dB 以上。

LabVIEW能力体现

1. 图形化逻辑建模：通过流程图式编程快速实现振动时效工艺的状态机控制（如扫频→时效→判定的状态切换）。

2. 硬件即插即用：NI-DAQmx 驱动直接支持 USB-6366 采集卡，Brüel & Kjær 激振器通过 VISA 串口协议无缝集成。

3. 数据全流程管理：从信号采集（Analog Input）、算法处理（Mathematics 函数库）到报告生成（Report Generation Toolkit），全链路在 LabVIEW 环境内完成，避免跨平台数据丢失。

通过 LabVIEW 的高效开发能力与工业级硬件集成优势，构建了高可靠性的振动时效处理系统，尤其适用于对开发周期、实时性与可维护性要求严格的制造业场景
