一、产品简介与应用
JDY-31蓝牙基于蓝牙3.0 SPP设计，这样可以支持Windows、Linux、android数据透传， 工作频段2.4GHZ，调制方式GFSK，最大发射功率8db，最大发射距离30米，支持用户通过 AT命令修改设备名、波特率等指令，方便快捷使用灵活。
二、产品应用
JDY-31为经典蓝牙协议、可以与支持蓝牙的电脑（台式、笔记本）、手机（android）通信。 可应用于
◆ Windows电脑蓝牙串口透传
◆ Android蓝牙串口透传
◆ 智能家居控制
◆ 汽车ODB检测设备
◆ 蓝牙玩具
◆ 共享移动电源、共享体重称
◆ 医疗仪器
三、模块参数详
型号 | JDY-31 | ||
工作频段 | 2.4GHZ | ||
通信接口 | UART | ||
工作电压 | 1.8-3.6V（建议3.3V） | ||
工作温度 | -40℃ - 80℃ | ||
天线 | 内置PCB天线 | ||
传输距离 | 30米 | ||
主从支持 | 从机 | ||
模块尺寸 | 19.6 * 14.94 *1.8 mm（长宽高） | ||
蓝牙版本 | Bluetooth 3.0 SPP | ||
STM焊接温度 | <260℃ | ||
未连接工作电流 | 4.7mA | ||
BLE连接后电流 | 7.3mA | ||
发射功率 | 8db（最大） | ||
接收灵敏度 | -97dbm | ||
SPP最大吞吐量 | 16K bytes/s(android、windows) |
四、引脚功能

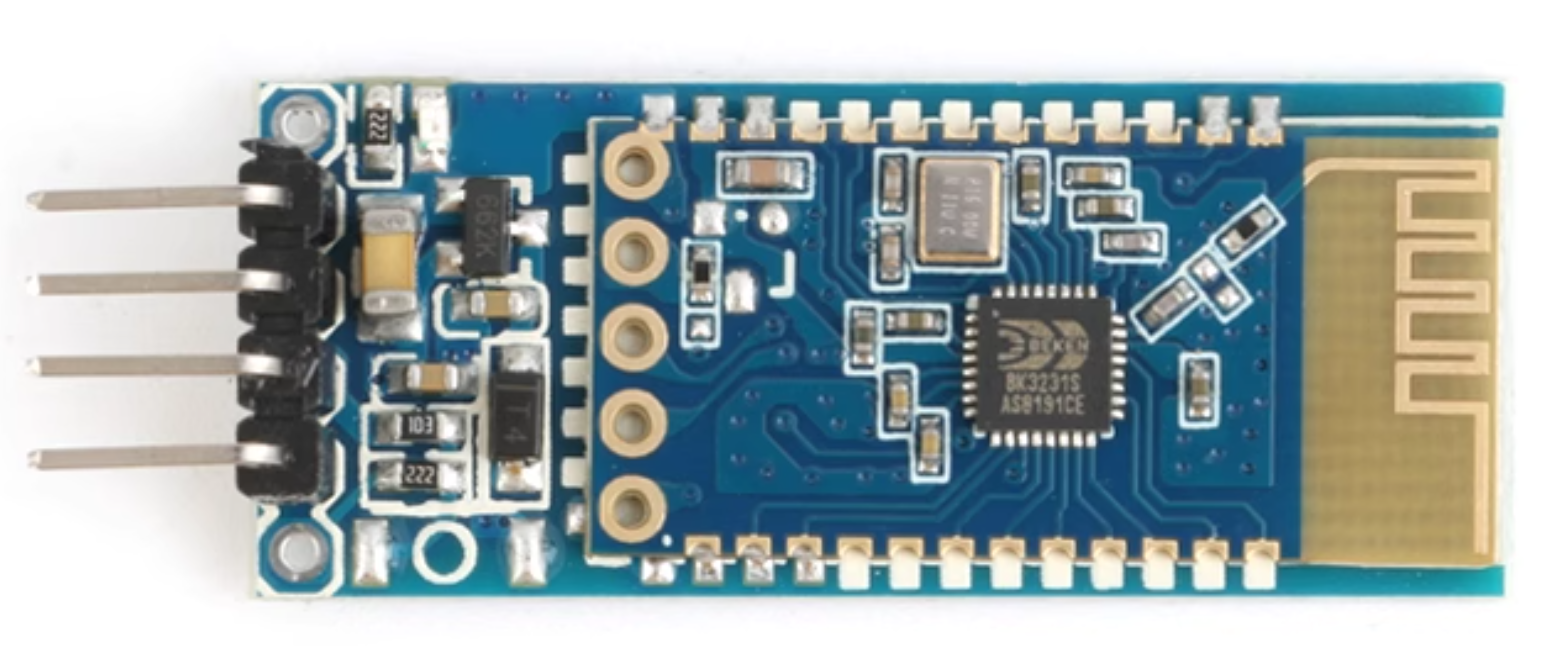

JDY-31支持贴片 与 焊接排针
1、排针应用：排针规格为标准2.54间距排针，只需焊接模块上5个排针孔即可。

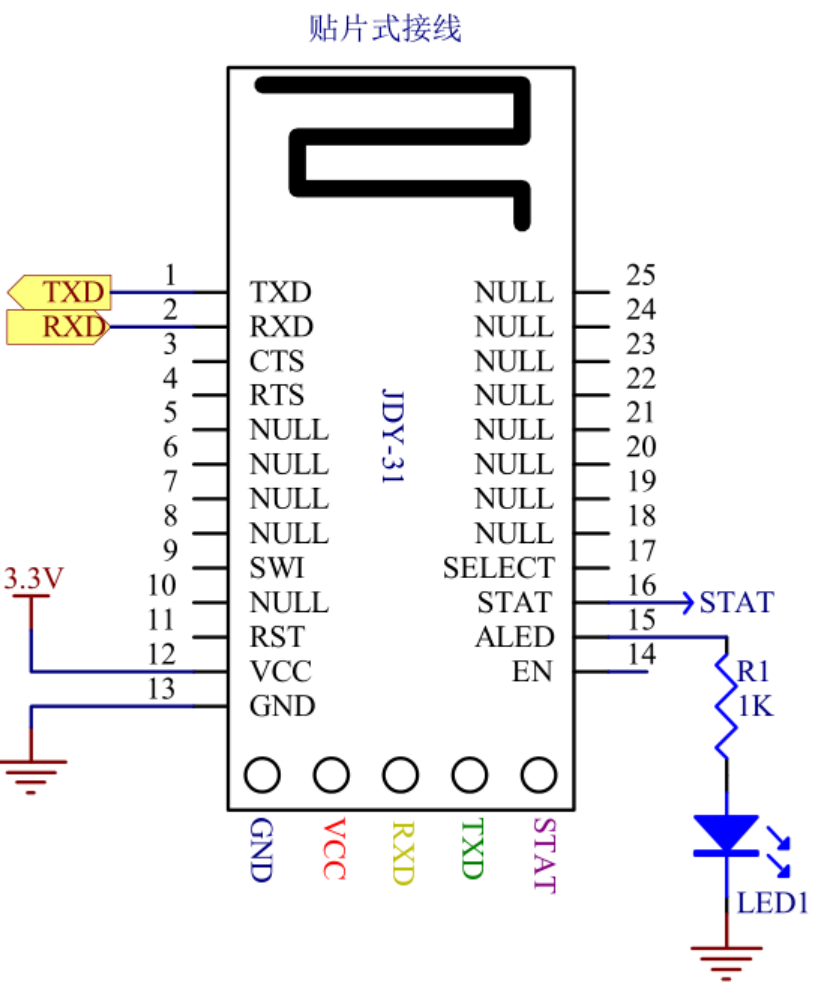

2、贴片应用：一般应用只需要连接VCC、GND、RXD、TXD 4个引脚，如需在连接 状态主动断开连接，在连接状态发送AT+DISC
五、串口AT指令集
JDY-31模块串口发送AT指令务必加上\r\n
序列 | 指令 | 功能 | 默认 | ||||||||
1 | AT+VERSION | 版本号 | JDY-31-V1.2 | ||||||||
2 | AT+RESET | 软复位 |
| ||||||||
3 | AT+DISC | 断开连接（连接状态下有效） |
| ||||||||
4 | AT+LADDR | 查询模块的MAC地址 |
| ||||||||
5 | AT+PIN | 连接密码设置与查询 | 1234 | ||||||||
6 | AT+BAUD | 波特率设置与查询 | 9600 | ||||||||
7 | AT+NAME | 广播名设置与查询 | JDY-31-SPP | ||||||||
8 | AT+DEFAULT | 恢复出厂设置 |
| ||||||||

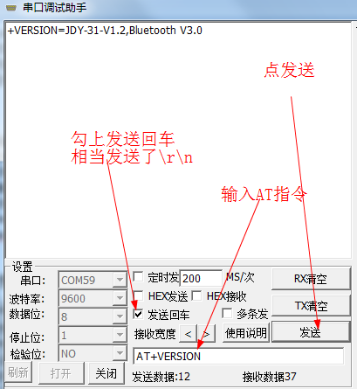

AT指令串口工具使用方法

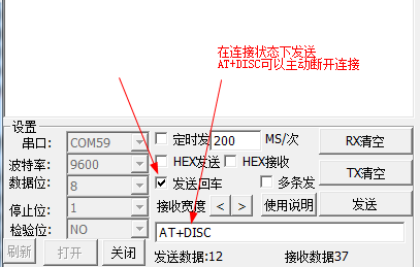

在连接状态下发送断开连接指令方法
1、查询版本号
指令 | 响应 | 参数 | ||||||
AT+VERSION | +VERSION=JDY-31-V1.2,Bluetooth V3.0 | 无 | ||||||
2、复位
指令 | 响应 | 参数 | ||||||
AT+RESET | +OK | 无 | ||||||
3、断开连接
指令 | 响应 | 参数 | ||||||
AT+DISC | +OK | 无 | ||||||
在连接后发有效 4、BLE蓝牙MAC地址
指令 | 响应 | 参数 | ||||||
AT+LADDR | +LADDR=<Param> | 无 | ||||||
5、波特率设置/查询
指令 | 响应 | 参数 | ||||||
AT+BAUD<Param> | +OK | Param:(4到9) 4：9600 5：19200 6：38400 7：57600 8：115200 9：128000 | ||||||
JDY-31支持128000波特率连续收发数据，并且不丢包，传输速度可以达到16Kbytes每秒
6、SPP蓝牙配对密码
指令 | 响应 | 参数 | ||||||
AT+PIN<Param> | +OK | Param：4位密码 默认PIN：1234 | ||||||
AT+PIN | +PIN=<Param> | |||||||
7、广播名设置/查询
指令 | 响应 | 参数 | ||||||
AT+NAME<Param> | OK | Param：BLE广播名 最长：18字节 默认广播名：JDY-31-SPP | ||||||
8、回复出厂配置
指令 | 响应 | 参数 | ||||||
AT+DEFAULT | OK | 无 | ||||||
)
)
