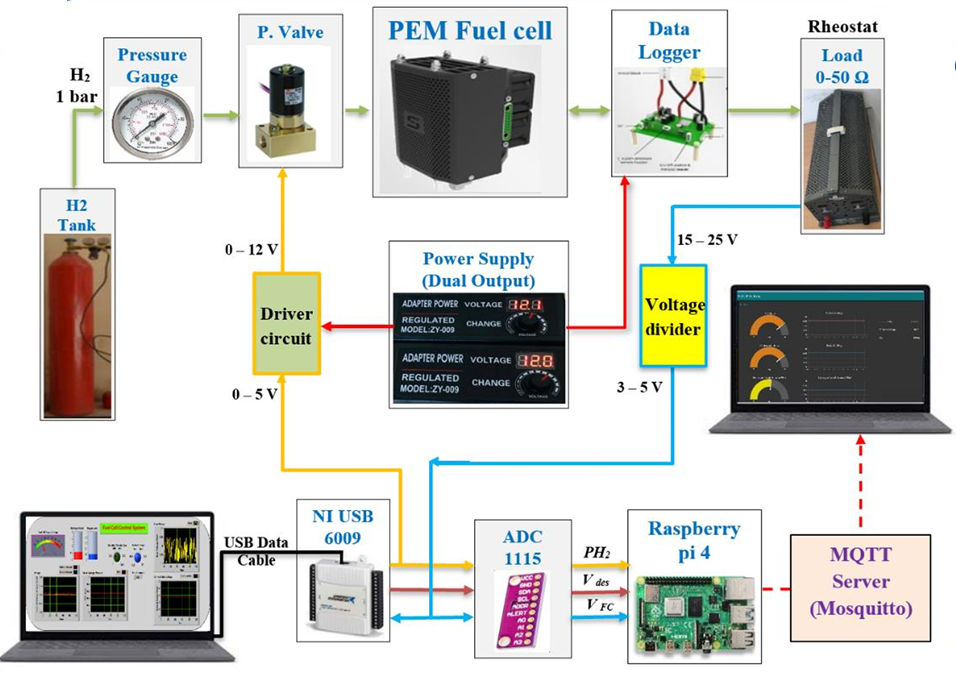

​基于 LabVIEW 与 CAN 总线技术，构建了一套多组质子交换膜燃料电池（PEMFC）堆监控系统。系统采用优质硬件设备，通过 LabVIEW 的图形化编程能力实现数据采集、实时监控与多堆切换控制，稳定可靠，为燃料电池性能测试、实验研究及新能源发电系统监测提供了实用参考。

应用场景

适用于多组 PEMFC 堆的并行监测与控制场景，包括燃料电池性能测试平台、新能源实验研究装置及分布式发电系统中多堆协同运行的监控。可实时跟踪不同功率（如 1kW、2kW、3kW）燃料电池堆的电压、温度、气体压力、流量等参数，支持单堆独立控制与多堆联动调试，满足科研与工程中对燃料电池系统动态特性的深入研究需求。

硬件选型

温度传感：选用高精度铠装传感器，因燃料电池堆内温度梯度大且环境复杂，需精准捕捉毫级温度变化以避免局部过热；其铠装结构抗振动、耐腐蚀，适配堆内狭小安装空间。

CAN 通讯：采用高性能 CAN 收发器，具备高效的二进制码流与差分信号转换能力，支持 1Mbps 高速传输，满足多节点数据并发需求；搭配稳定的 USBCAN 卡，实现工控机与 CAN 总线的无缝对接，保障指令与数据的实时交互。

采集控制：高精度模拟量采集模块用于捕获进气压力、气体流量等连续参数，误差≤0.1% FS，确保数据可信度；模拟量输出模块支持 4-20mA/0-10V 信号，精准调节阀门开度与水泵电压，控制精度达 0.2%；开关量模块通过高可靠性继电器驱动电磁阀，响应时间≤10ms，保障系统启停与应急操作安全。

抗扰设计：采用光电耦合器隔离控制器与总线，隔离电压≥2500V，有效抑制电磁干扰；电源模块选用宽压输入（85-264VAC）、低纹波（≤5mV）类型，适配实验室复杂供电环境。

软件架构

下位机层：实现 CAN 节点初始化、数据收发功能。通过预设程序完成 CAN 控制器波特率配置（如 500kbps），采用查询方式接收标准帧数据，解析后执行阀门调节、水泵控制等指令；发送端将传感器数据打包为标准帧，按预设标识符（ID）分类（如温度 ID=0x001，压力 ID=0x002），写入缓存区自动发送，确保数据有序传输。

上位机层：基于 LabVIEW 构建核心功能。通过调用 USBCAN 卡驱动（Control CAN.dll），利用 VCI Receive 函数实时接收总线数据（采样率 100Hz），经事件结构解码后，提取温度、电压、流量等参数；借助 VCI Transmit 函数发送控制指令，如调节氢气比例阀开度、切换电子负载等。

交互层：LabVIEW 前面板设计数据仪表盘、趋势图、控制按钮等控件，实时显示 3 组电堆的运行参数（如单池电压、堆温曲线），支持手动 / 自动控制模式切换；通过下拉菜单实现多堆监控切换，切换响应时间≤500ms。

架构优点

1. 开发高效：LabVIEW 图形化编程（G 语言）以框图替代代码，工程师可通过拖拽控件搭建逻辑，开发周期缩短 30% 以上。

2. 交互直观：前面板支持自定义布局，实时数据以图表、数值等形式可视化，便于快速判断系统状态；控件联动设计（如超温时自动弹窗报警）提升操作便捷性。

3. 集成灵活：内置丰富的硬件驱动接口，可直接调用 USBCAN 卡、采集模块等设备，无需额外编写底层驱动，降低硬件集成难度。

4. 扩展便捷：通过子 VI 模块化设计，新增监控参数（如湿度）时仅需添加对应数据处理模块，无需重构整体程序。

架构特点

相比传统基于 C 语言的文本编程架构，LabVIEW 的图形化逻辑更易调试，工程师可实时查看数据流路径，快速定位程序漏洞；相比 PLC + 触摸屏架构，本系统借助 LabVIEW 的强大数据处理能力（如 FFT 分析、趋势预测），可深度挖掘燃料电池运行规律，而非仅满足基础监控；结合 CAN 总线的分布式特性，支持新增燃料电池堆节点（仅需配置对应 ID），扩展性优于集中式总线架构。

开发问题

1. CAN 总线冲突：多节点同时发送数据时，出现数据丢失现象，影响监控实时性。

2. 驱动兼容性：LabVIEW 调用 USBCAN 卡驱动时，偶尔出现函数超时，导致通讯中断。

3. 多堆同步：切换监控对象时，历史数据与实时数据衔接出现断层，影响趋势分析。

问题解决

1. 冲突处理：利用 CAN 总线的 ID 优先级机制，为关键参数（如堆温超阈值信号）分配高优先级 ID（0x000-0x00F），非关键参数（如历史数据备份）分配低优先级 ID（0x100-0x1FF），确保冲突时关键数据优先传输。

2. 驱动优化：在 LabVIEW 中添加驱动心跳检测子 VI，每 100ms 发送一次状态查询指令，超时则自动重启驱动进程；通过动态链接库（DLL）封装驱动函数，减少直接调用的稳定性问题。

3. 同步设计：在 LabVIEW 中设计环形数据缓冲区，切换堆体时保留前 5s 历史数据，同时标记实时数据时间戳，实现数据无缝衔接。
