ADC

ADC简介

• ADC(Analog-Digital Converter)模拟-数字转换器
• ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁
• 12位逐次逼近型ADC，1us转换时间
• 输入电压范围：0~3.3V，转换结果范围：0~4095
• 18个输入通道，可测量16个外部和2个内部信号源
• 规则组和注入组两个转换单元
• 模拟看门狗自动监测输入电压范围
• STM32F103C8T6ADC资源：ADC1、ADC2，10个外部输入通道

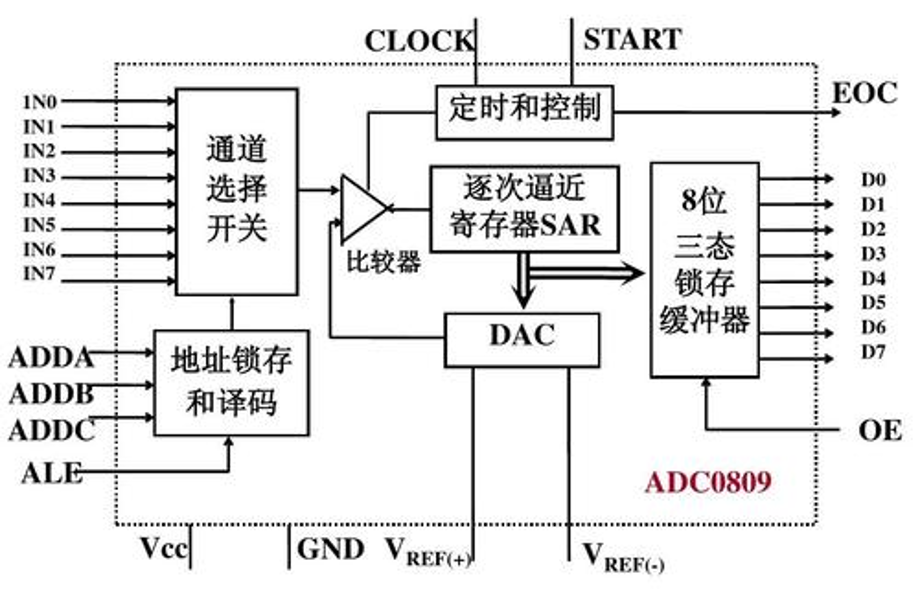

逐次逼近型ADC

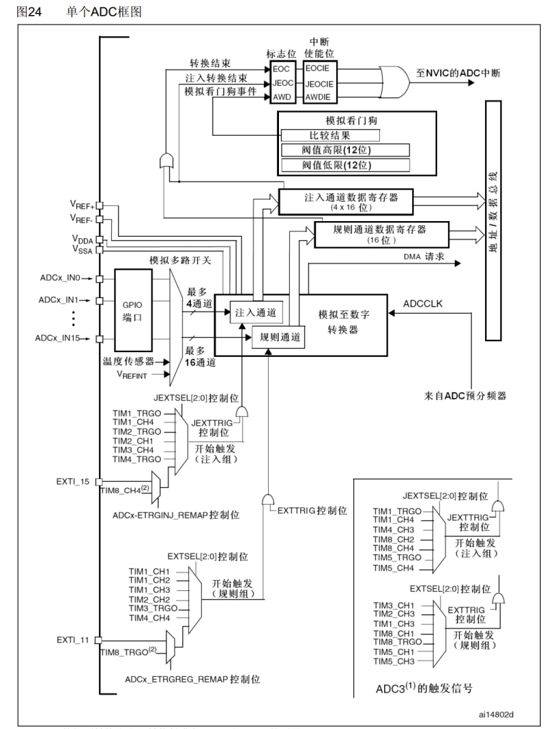

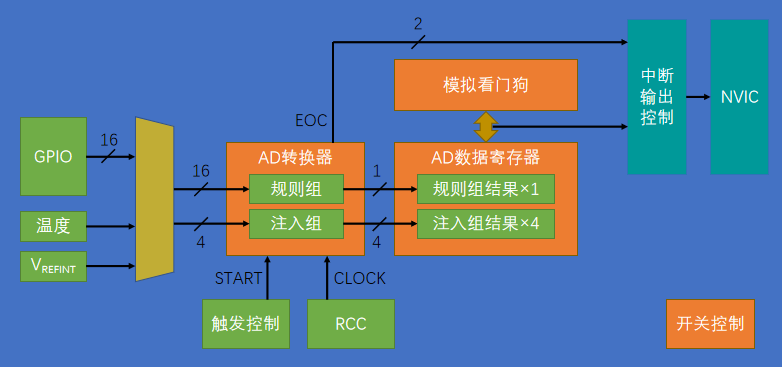

ADC框图

ADC基本结构

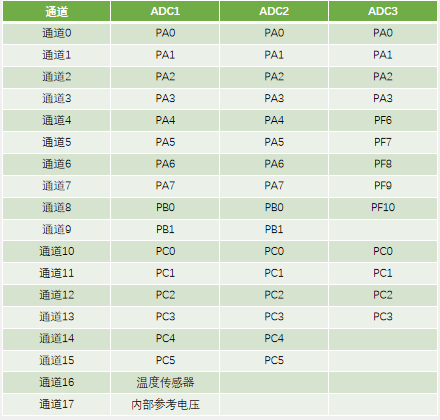

输入通道

转换模式

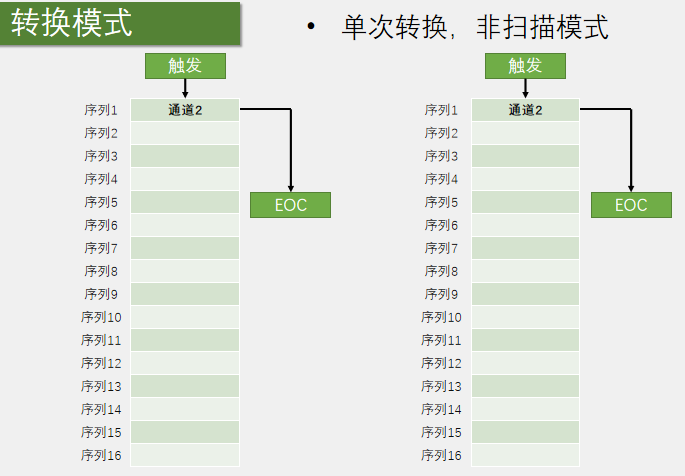

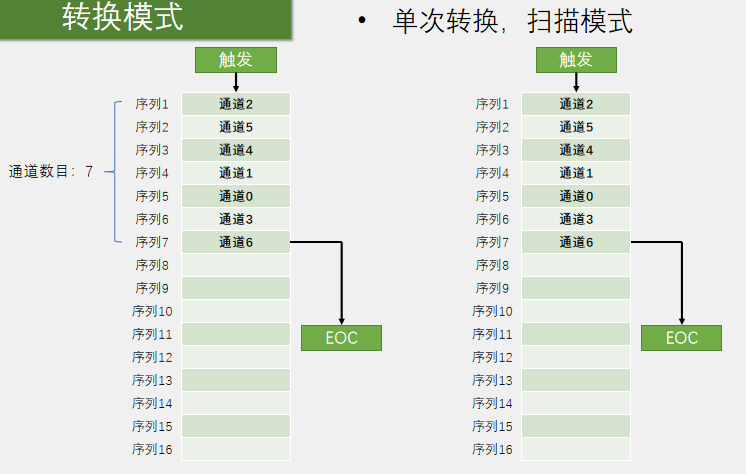

• 单次转换，非扫描模式

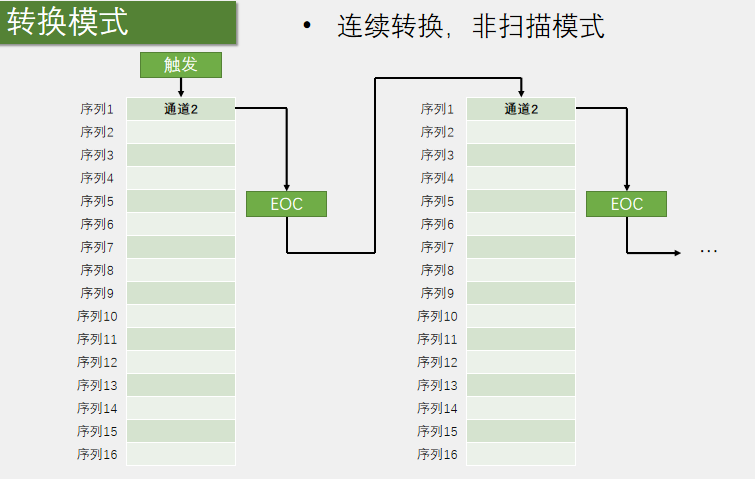

• 连续转换，非扫描模式

• 单次转换，扫描模式

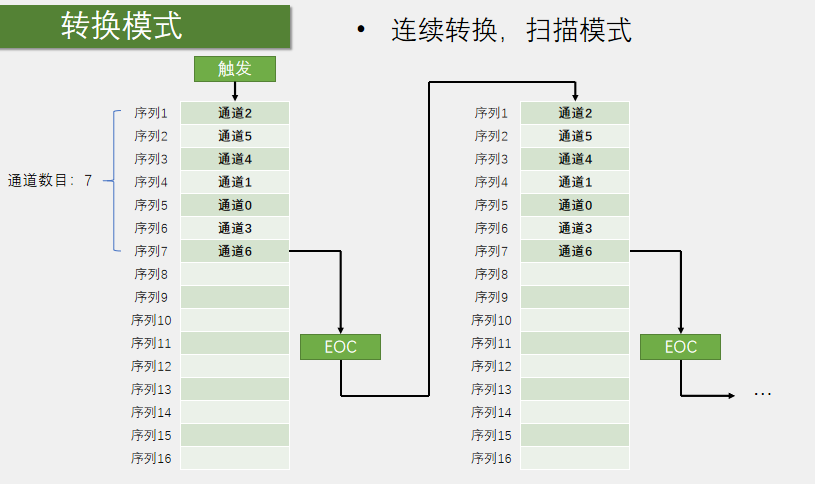

• 连续转换，扫描模式

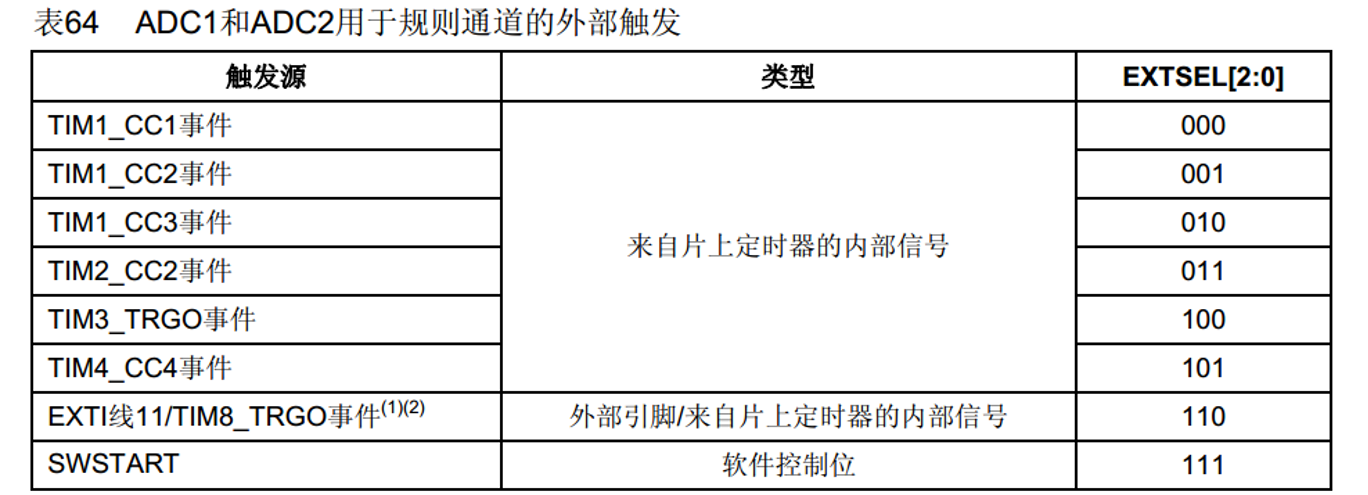

• 触发控制

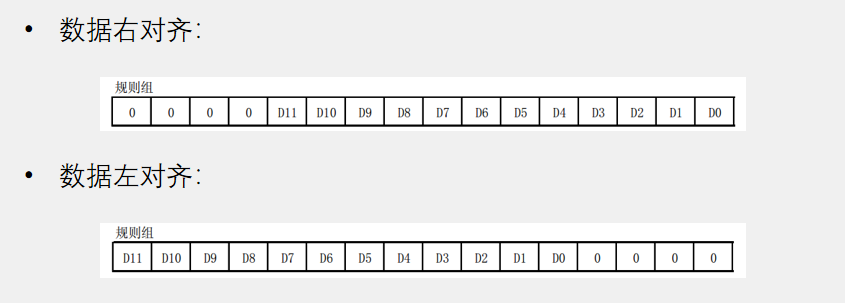

数据对齐

转换时间

• AD转换的步骤：采样，保持，量化，编码
• STM32 ADC的总转换时间为：
  TcoNv=采样时间+12.5个ADC周期
• 例如：当ADCCLK=14MHz，采样时间为1.5个ADC周期
  TcoNv=1.5+12.5=14个ADC周期=1μs

校准

• ADC有一个内置自校准模式。校准可大幅减小因内部电容器组的变化而造成的准精度误差。校准期间，在每个电容器上都会计算出一个误差修正码（数字值），这个码用于消除在随后的转换中每个电容器上产生的误差

• 建议在每次上电后执行一次校准

• 启动校准前，ADC必须处于关电状态超过至少两个ADC时钟周期

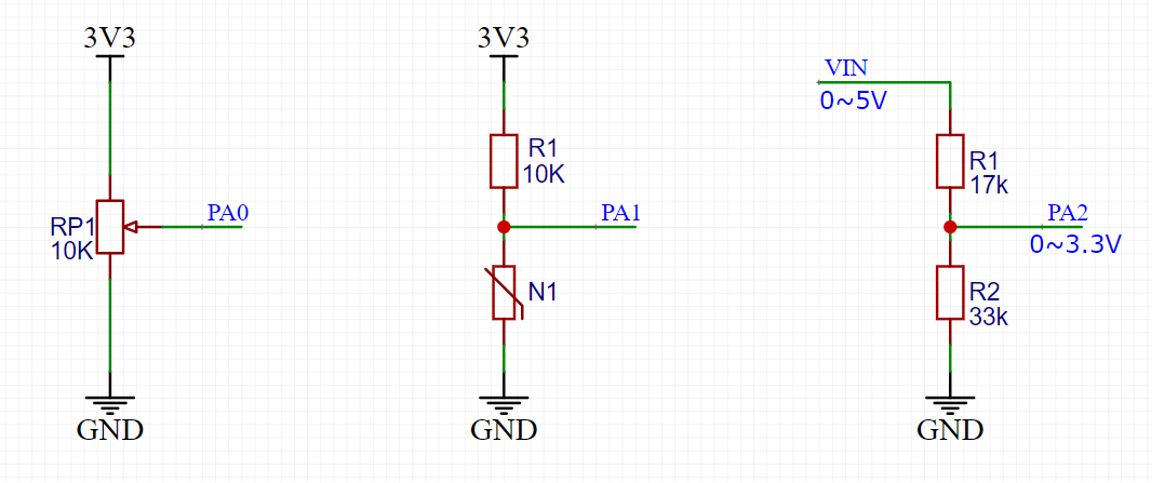

硬件电路
