博图 SCL 编程技巧：灵活实现上升沿与下降沿检测案例分享（上）

博图 SCL 编程技巧：灵活实现上升沿与下降沿检测案例分享

在 PLC 编程中，检测信号从 0 变为 1 (上升沿) 或从 1 变为 0 (下降沿) 是最基础也是最关键的操作之一。它常用于启动单次动作、计数、状态切换等场景。在西门子 TIA Portal 环境中，虽然梯形图 (LAD) 提供了直观的 P (上升沿) 和 N (下降沿) 指令，但在 SCL (结构化控制语言) 中，我们拥有更灵活和强大的实现方式。本文将分享几种在 SCL 中实现边沿检测的方法及其适用场景。

方法 1：使用标准系统函数块 (R_TRIG / F_TRIG)

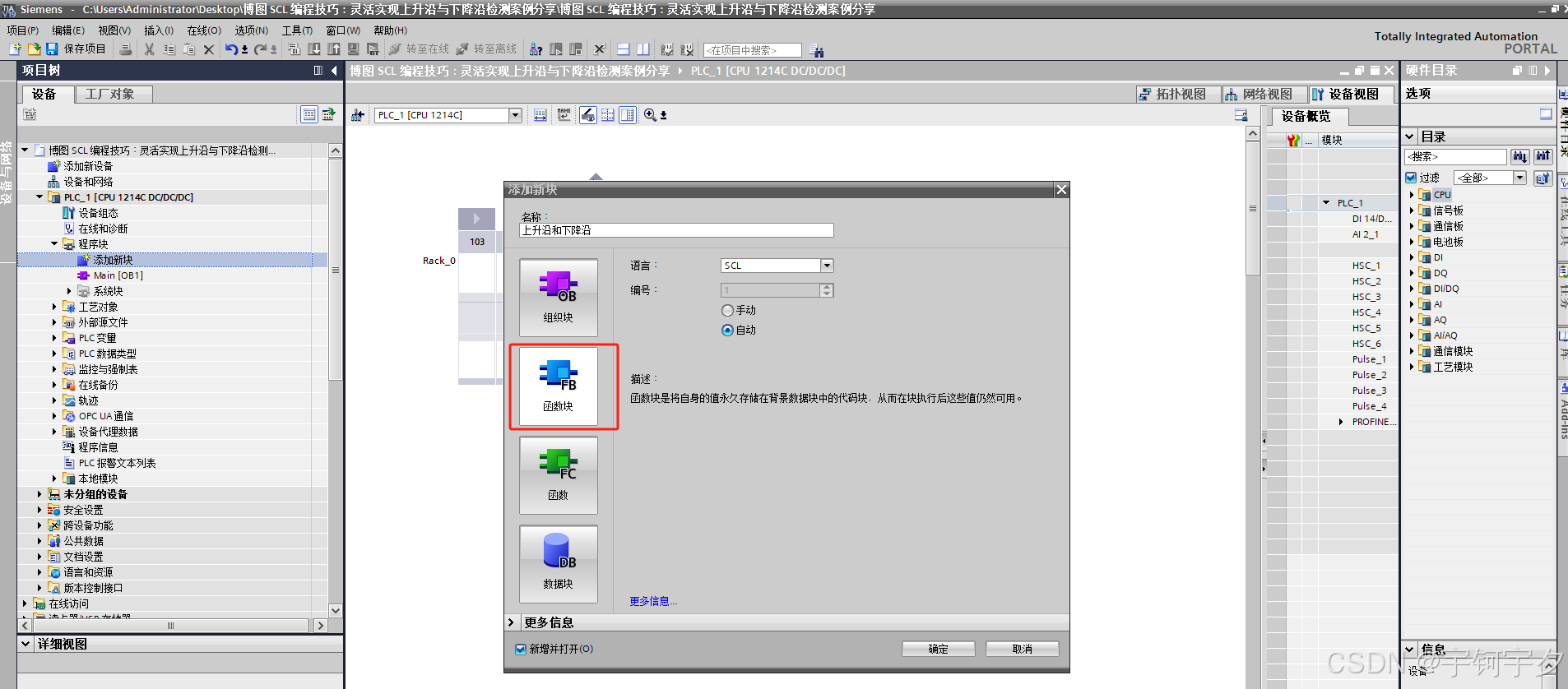

这是最推荐、最符合 IEC 61131-3 标准且资源管理最清晰的方式。TIA Portal 提供了现成的边沿检测函数块。

1.1 上升沿检测 (R_TRIG)l

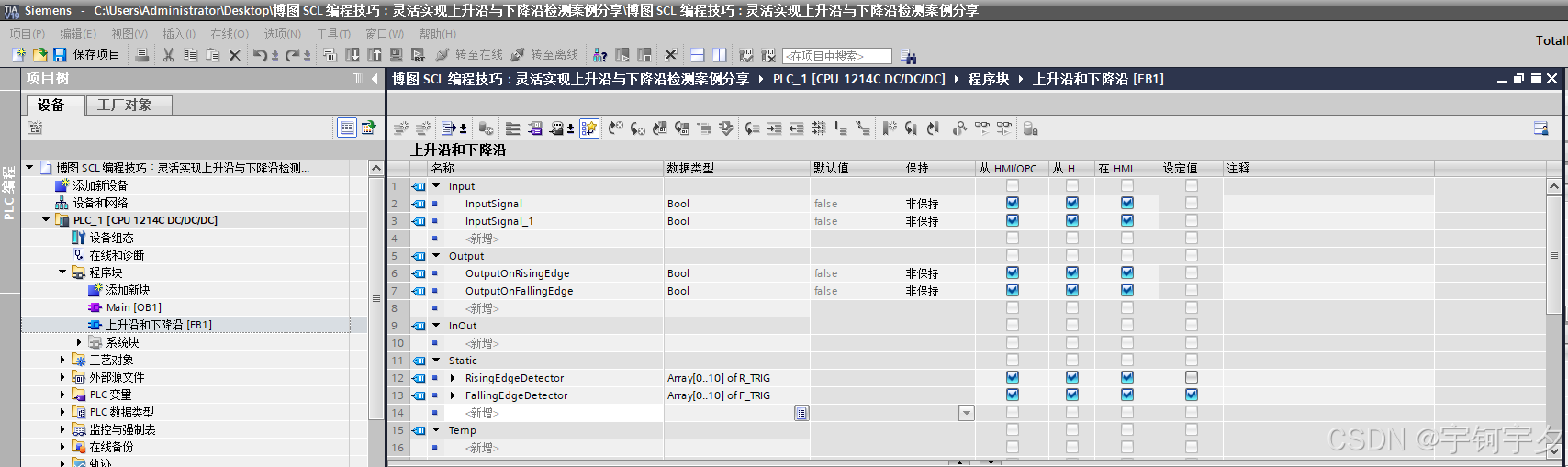

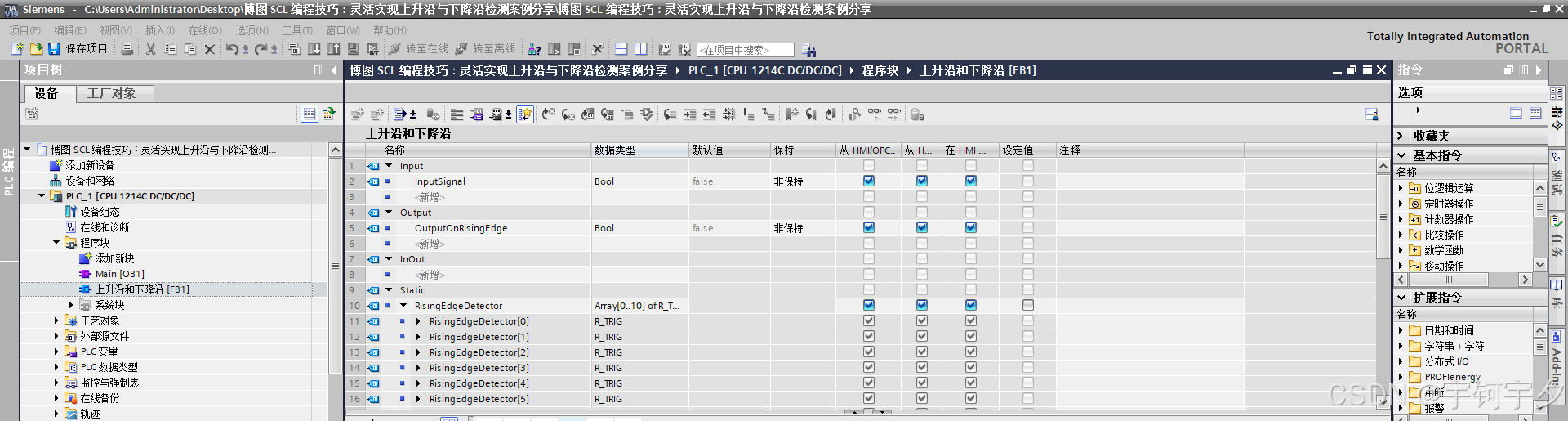

VAR// 输入信号InputSignal: BOOL;// 实例化上升沿检测块RisingEdgeDetector: R_TRIG;// 输出 (检测到上升沿时为 TRUE)OutputOnRisingEdge: BOOL;
END_VAR

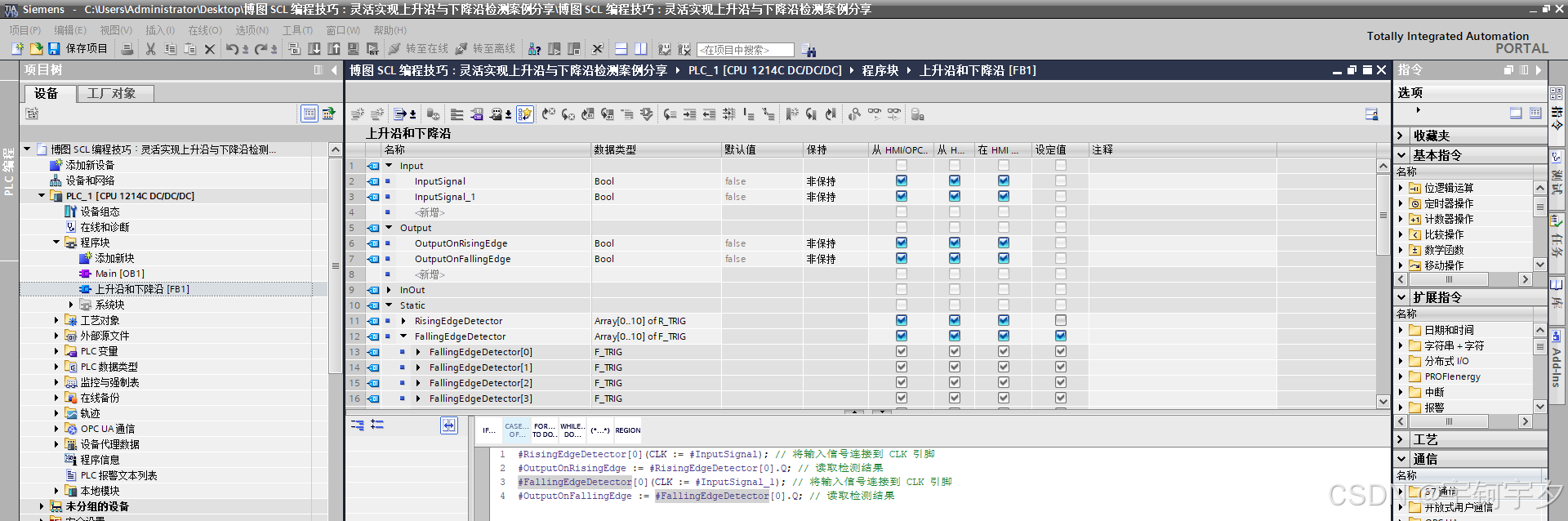

// 主执行逻辑
RisingEdgeDetector(CLK := InputSignal); // 将输入信号连接到 CLK 引脚
OutputOnRisingEdge := RisingEdgeDetector.Q; // 读取检测结果

1.2 下降沿检测 (F_TRIG)

VAR// 输入信号InputSignal_1: BOOL;// 实例化下降沿检测块FallingEdgeDetector: F_TRIG;// 输出 (检测到下降沿时为 TRUE)OutputOnFallingEdge: BOOL;
END_VAR

// 主执行逻辑
FallingEdgeDetector(CLK := InputSignal_1); // 将输入信号连接到 CLK 引脚
OutputOnFallingEdge := FallingEdgeDetector.Q; // 读取检测结果

优点:

标准化： 符合国际标准，代码可读性高。
封装性： 边沿检测逻辑被封装在块内，隐藏了内部状态。
易维护： 块自动管理其内部存储（通常是静态变量），无需用户手动声明“上次状态”。
多实例化： 同一个函数块可以轻松创建多个实例检测不同信号。

缺点:

需要实例化一个单独的块，稍微增加一点代码量（但通常可以忽略）。

方法 2：纯 SCL 代码实现 (使用静态变量存储上次状态)

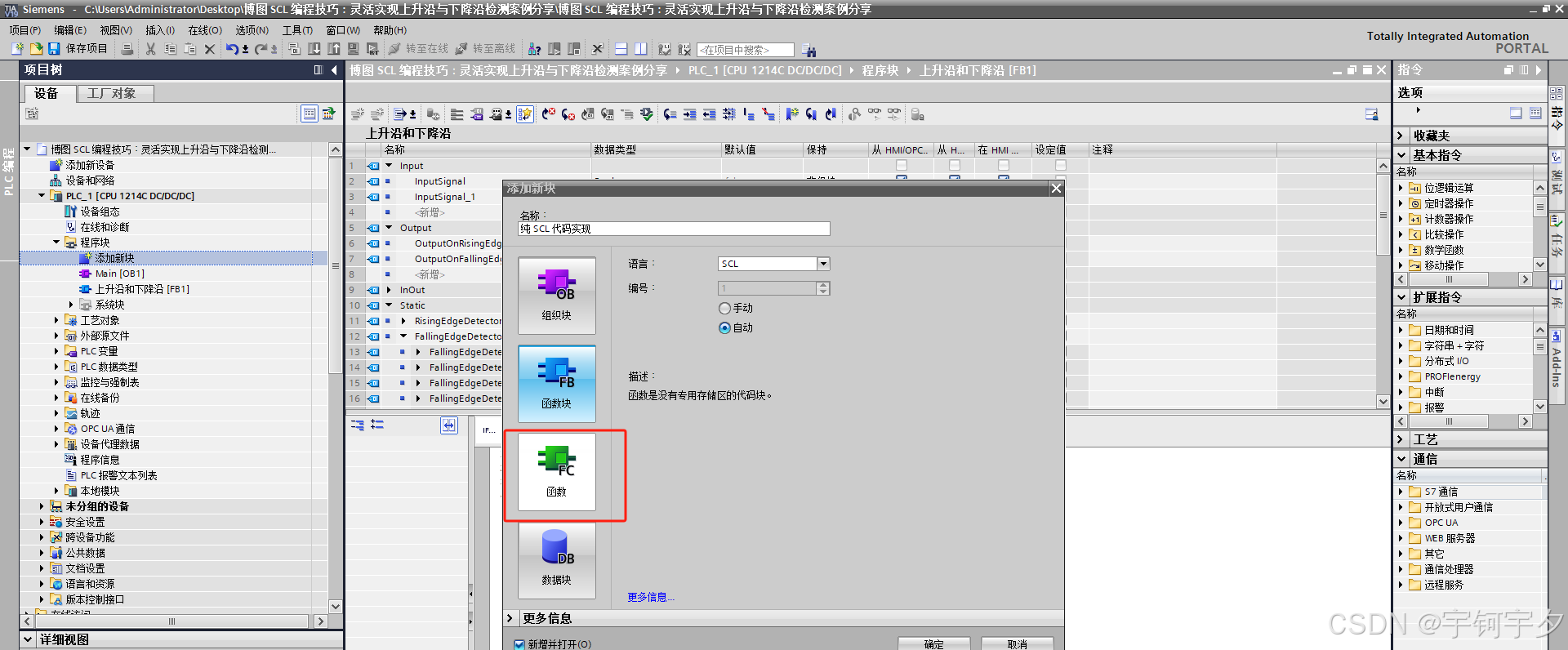

如果你不想实例化额外的块，或者需要在简单逻辑中快速实现，可以直接用 SCL 代码编写边沿检测逻辑。核心是使用静态变量 (STATIC) 保存信号在上一扫描周期的状态。

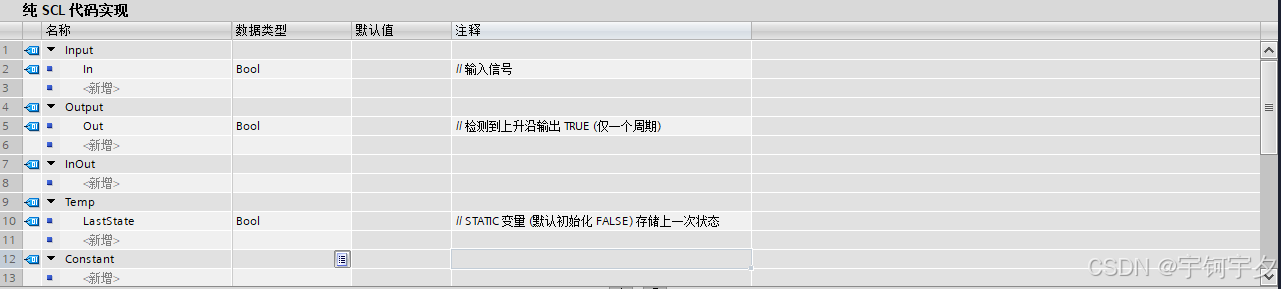

2.1 上升沿检测 (纯 SCL)

scl

VAR_INPUTIn: BOOL; // 输入信号
END_VAR
VAR_OUTPUTOut: BOOL; // 检测到上升沿输出 TRUE (仅一个周期)
END_VAR
VARLastState: BOOL := FALSE; // STATIC 变量 (默认初始化 FALSE) 存储上一次状态
END_VAR

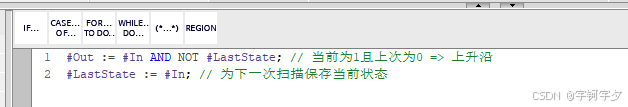

// 主执行逻辑
Out := In AND NOT LastState; // 当前为1且上次为0 => 上升沿
LastState := In; // 为下一次扫描保存当前状态

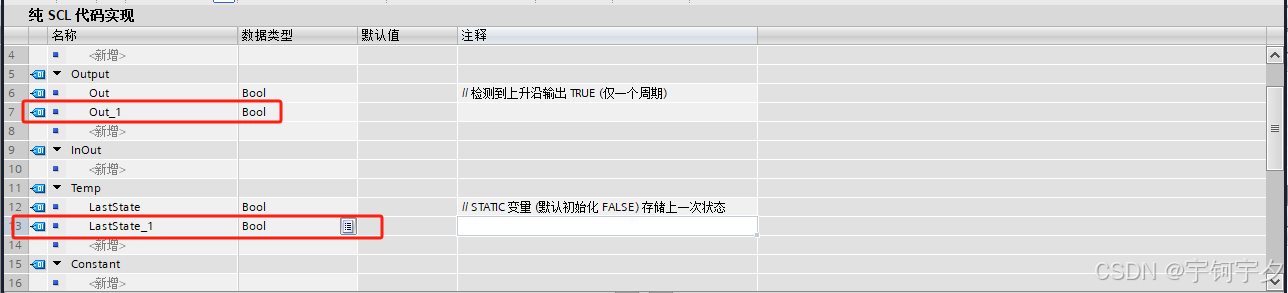

2.2 下降沿检测 (纯 SCL)

scl

VAR_INPUTIn_1: BOOL; // 输入信号
END_VAR
VAR_OUTPUTOut_1: BOOL; // 检测到下降沿输出 TRUE (仅一个周期)
END_VAR

VARLastState_1: BOOL := FALSE; // STATIC 变量 (默认初始化 FALSE) 存储上一次状态
END_VAR
// 主执行逻辑
Out_1 := NOT In_1 AND LastState_1; // 当前为0且上次为1 => 下降沿
LastState_1 := In_1; // 为下一次扫描保存当前状态
