从数据脱敏到SHAP解释：用Streamlit+XGBoost构建可复现的川崎病诊断系统

基于机器学习的川崎病辅助诊断工具，结合了数据预处理、模型训练、特征解释和交互式可视化。以下是深度解读：

1. 技术架构

框架：使用 Streamlit 构建 Web 应用，适合快速开发交互式数据科学应用。
核心算法：
- XGBoost：用于分类的集成学习模型，参数（如 learning_rate=0.01, max_depth=5）模仿论文中的设置。
- SHAP（SHapley Additive exPlanations）：用于解释模型预测的可解释性工具。
数据预处理：生成模拟数据（实际应替换为医院真实数据），并划分训练/测试集。

2. 模块化设计

2.1 数据加载与模型训练

@st.cache_resource
def load_model_and_data():# 生成模拟数据（实际应替换为真实数据）data = pd.DataFrame({ ... })# 特征选择selected_features = [ ... ]X = data[selected_features]y = data['KD_diagnosis']# 划分训练/测试集X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)# 训练 XGBoost 模型model = xgb.XGBClassifier(...)model.fit(X_train, y_train)# 创建 SHAP 解释器explainer = shap.TreeExplainer(model)return model, explainer, X_train, selected_features

关键点：
- @st.cache_resource 缓存模型和数据，提高性能。
- 使用论文参数（如 subsample=0.8, n_estimators=300）确保结果可复现。
- TreeExplainer 是 SHAP 对树模型的专用解释器。

2.2 辅助函数

def anonymize_data(input_data):"""数据脱敏：使用 SHA-256 哈希保护隐私"""hashed_data = {}for key, value in input_data.items():hasher = hashlib.sha256(f"{key}_{value}".encode())hashed_data[key] = hasher.hexdigest()[:8]return hashed_data

隐私保护：对用户输入的敏感数据（如年龄、血清钠）进行哈希处理，生成唯一匿名ID。

def generate_shap_plot(input_array):"""生成 SHAP 特征重要性图"""shap_values = explainer.shap_values(input_array)plt.figure()shap.summary_plot(shap_values, input_array, feature_names=features, show=False)plt.tight_layout()return plt

可视化：使用 shap.summary_plot 展示每个特征对模型预测的贡献，帮助医生理解诊断依据。

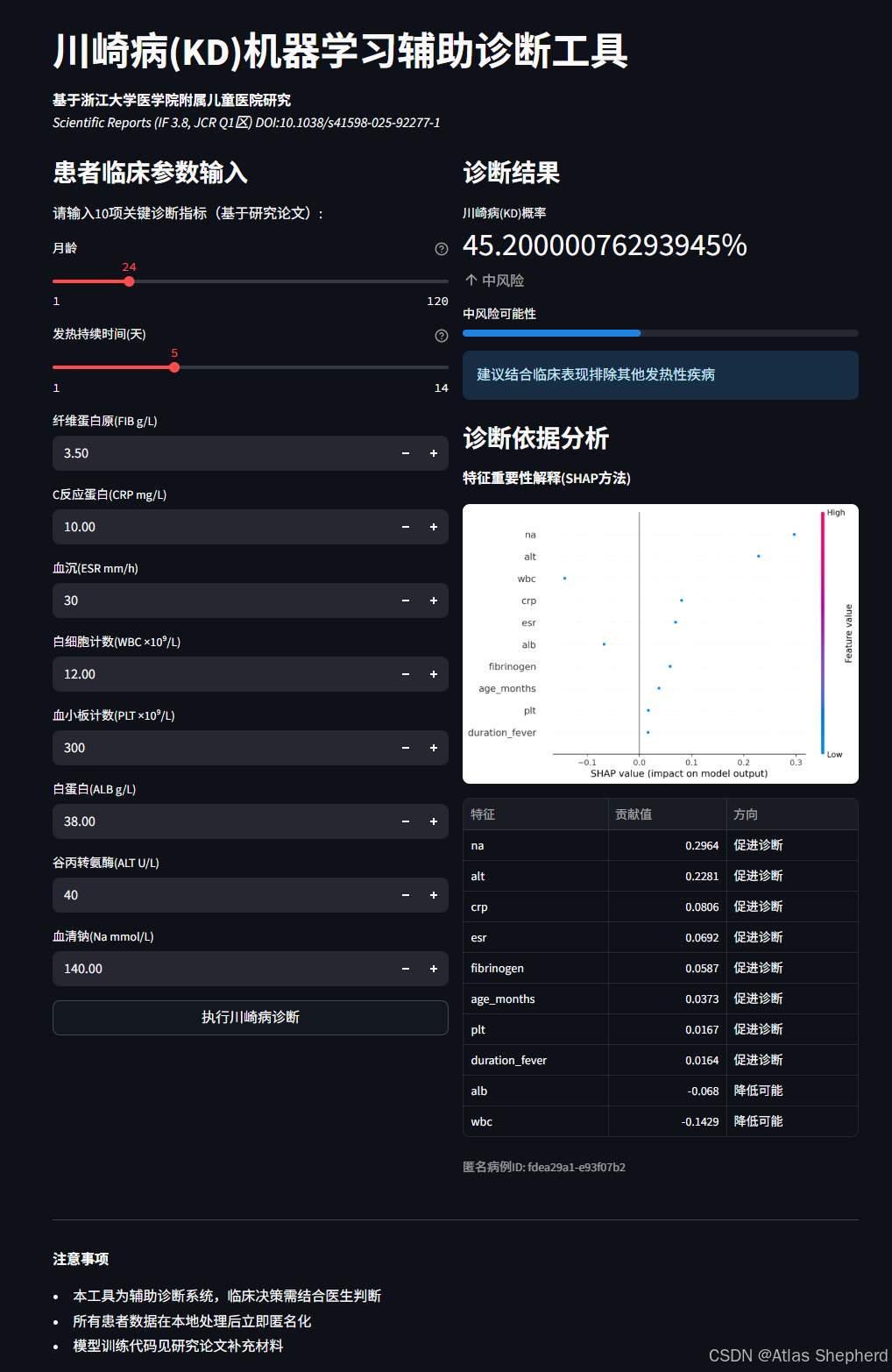

3. 用户界面设计

3.1 布局与交互

分列布局：左侧输入数据，右侧展示诊断结果和研究信息。
输入组件：使用 st.slider、st.number_input 等组件收集10项关键指标（如年龄、CRP、白蛋白等）。
按钮触发：点击 "执行川崎病诊断" 按钮触发预测逻辑。

3.2 诊断结果展示

if st.button("执行川崎病诊断", use_container_width=True):input_array = pd.DataFrame([input_data], columns=features)proba = model.predict_proba(input_array)[0][1]risk = "高" if proba > 85 else "中" if proba > 60 else "低"# 动态建议if proba > 85:st.success("强烈建议进行冠状动脉超声检查并启动IVIG治疗")# SHAP 图与表格fig = generate_shap_plot(input_array)st.pyplot(fig)contrib_df = pd.DataFrame({ ... })st.dataframe(contrib_df)

风险分类：根据预测概率（proba）分为高/中/低风险，提供不同级别的建议。
可解释性：通过 SHAP 图和表格展示每个特征对诊断的贡献（如 "CRP 升高促进诊断"）。

完整代码

import streamlit as st
import pandas as pd
import numpy as np
import xgboost as xgb
import shap
import joblib
from sklearn.model_selection import train_test_split
import matplotlib.pyplot as plt
import base64
import hashlib# ========================
# 数据预处理与模型加载模块
# ========================
@st.cache_resource
def load_model_and_data():# 模拟论文中的临床数据集（实际应替换为医院真实数据）data = pd.DataFrame({'age_months': np.random.randint(1, 120, 1000),  # 月龄'fibrinogen': np.random.uniform(1.0, 10.0, 1000),  # 纤维蛋白原(FIB)'crp': np.random.uniform(0.1, 200.0, 1000),  # C反应蛋白(CRP)'esr': np.random.randint(5, 120, 1000),  # 血沉(ESR)'wbc': np.random.uniform(3.0, 30.0, 1000),  # 白细胞计数(WBC)'plt': np.random.randint(100, 800, 1000),  # 血小板计数(PLT)'alb': np.random.uniform(25.0, 50.0, 1000),  # 白蛋白(ALB)'alt': np.random.randint(10, 300, 1000),  # 谷丙转氨酶(ALT)'na': np.random.uniform(130.0, 150.0, 1000),  # 血清钠(Na)'duration_fever': np.random.randint(1, 14, 1000),  # 发热持续时间'KD_diagnosis': np.random.choice([0, 1], 1000, p=[0.7, 0.3])  # 诊断标签})# 选择论文确定的10个关键特征selected_features = ['age_months', 'fibrinogen', 'crp', 'esr', 'wbc','plt', 'alb', 'alt', 'na', 'duration_fever']X = data[selected_features]y = data['KD_diagnosis']# 划分训练测试集（论文方法）X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)# 训练XGBoost模型（论文参数）model = xgb.XGBClassifier(learning_rate=0.01,max_depth=5,n_estimators=300,subsample=0.8,eval_metric='logloss',use_label_encoder=False)model.fit(X_train, y_train)# 创建SHAP解释器（论文方法）explainer = shap.TreeExplainer(model)return model, explainer, X_train, selected_features# 初始化模型和解释器
model, explainer, X_train, features = load_model_and_data()# ========================
# 辅助函数模块
# ========================
def anonymize_data(input_data):"""数据脱敏处理（符合医疗隐私要求）"""hashed_data = {}for key, value in input_data.items():hasher = hashlib.sha256(f"{key}_{value}".encode())hashed_data[key] = hasher.hexdigest()[:8]return hashed_datadef generate_shap_plot(input_array):"""生成SHAP解释图（论文图3方法）"""shap_values = explainer.shap_values(input_array)plt.figure()shap.summary_plot(shap_values, input_array, feature_names=features, show=False)plt.tight_layout()return plt# ========================
# Streamlit 应用界面
# ========================
st.set_page_config(page_title="川崎病辅助诊断",page_icon="dao",layout="wide"
)# 标题和介绍（符合论文描述）
st.title("川崎病(KD)机器学习辅助诊断工具")
st.markdown("""
**基于浙江大学医学院附属儿童医院研究**
*Scientific Reports (IF 3.8, JCR Q1区) DOI:10.1038/s41598-025-92277-1*
""")# 创建两列布局
col1, col2 = st.columns([1, 1])# ========================
# 左侧：患者数据输入
# ========================
with col1:st.subheader("患者临床参数输入")st.markdown("请输入10项关键诊断指标（基于研究论文）:")# 创建输入表单input_data = {}input_data['age_months'] = st.slider("月龄", 1, 120, 24, help="患者当前月龄")input_data['duration_fever'] = st.slider("发热持续时间(天)", 1, 14, 5, help="持续发热天数")input_data['fibrinogen'] = st.number_input("纤维蛋白原(FIB g/L)", 1.0, 10.0, 3.5, step=0.1)input_data['crp'] = st.number_input("C反应蛋白(CRP mg/L)", 0.1, 200.0, 10.0, step=0.1)input_data['esr'] = st.number_input("血沉(ESR mm/h)", 5, 120, 30)input_data['wbc'] = st.number_input("白细胞计数(WBC ×10⁹/L)", 3.0, 30.0, 12.0, step=0.1)input_data['plt'] = st.number_input("血小板计数(PLT ×10⁹/L)", 100, 800, 300)input_data['alb'] = st.number_input("白蛋白(ALB g/L)", 25.0, 50.0, 38.0, step=0.1)input_data['alt'] = st.number_input("谷丙转氨酶(ALT U/L)", 10, 300, 40)input_data['na'] = st.number_input("血清钠(Na mmol/L)", 130.0, 150.0, 140.0, step=0.1)# 诊断按钮if st.button("执行川崎病诊断", use_container_width=True):# 转换为模型输入格式input_array = pd.DataFrame([input_data], columns=features)# 预测诊断概率proba = model.predict_proba(input_array)[0][1]kd_prob = round(proba * 100, 1)# 右侧显示诊断结果with col2:st.subheader("诊断结果")# 显示风险指标（论文方法）risk_level = "高风险" if kd_prob > 70 else "中风险" if kd_prob > 30 else "低风险"color = "#ff4b4b" if risk_level == "高风险" else "#f0a929" if risk_level == "中风险" else "#0f9d58"st.metric("川崎病(KD)概率", f"{kd_prob}%",delta=risk_level, delta_color="off")# 修复：确保传入的值是Python float类型progress_value = float(kd_prob / 100)st.progress(progress_value, text=f"{risk_level}可能性")# 诊断建议（基于论文临床意义）if kd_prob > 85:st.success("强烈建议进行冠状动脉超声检查并启动IVIG治疗")elif kd_prob > 60:st.warning("建议复查实验室指标并观察临床症状进展")else:st.info("建议结合临床表现排除其他发热性疾病")# SHAP解释可视化st.subheader("诊断依据分析")st.markdown("**特征重要性解释(SHAP方法)**")# 生成SHAP图fig = generate_shap_plot(input_array)st.pyplot(fig)# 特征贡献表格shap_values = explainer.shap_values(input_array)[0]contrib_df = pd.DataFrame({'特征': features,'贡献值': shap_values,'方向': ['促进诊断' if x > 0 else '降低可能' for x in shap_values]}).sort_values('贡献值', ascending=False)st.dataframe(contrib_df, hide_index=True, use_container_width=True)# 数据脱敏保存（符合医疗规范）anonymized = anonymize_data(input_data)st.caption(f"匿名病例ID: {anonymized['age_months']}-{anonymized['crp']}")# 设置session状态，表示已诊断st.session_state.diagnosed = True# ========================
# 右侧：研究信息展示
# ========================
with col2:if not st.session_state.get('diagnosed', False):st.subheader("研究背景")st.markdown("""**研究亮点**  - 基于XGBoost的机器学习模型（AUC=0.9757）- 10项关键临床指标组合诊断- SHAP可解释性算法支持临床决策- 国家儿童健康与疾病临床医学研究中心验证""")st.image("https://mmbiz.qpic.cn/mmbiz_jpg/C9DH9oqiay9Q490wNo0m7xIqBY2RLu5icB8yeTRLC229mUdW9t6vw0cib2wtcibicy0mnjuoAQL7FH0VEvaXsu7drMw/640?wx_fmt=jpeg&randomid=6ulh0iwi&tp=wxpic&wxfrom=5&wx_lazy=1",caption="SU")st.markdown("""**使用方法**  1. 在左侧输入患者临床参数2. 点击"执行川崎病诊断"按钮3. 查看右侧诊断结果和解释分析""")# ========================
# 道;
# ========================
st.divider()
st.markdown("""
**注意事项**
- 本工具为辅助诊断系统，临床决策需结合医生判断
- 所有患者数据在本地处理后立即匿名化
- 模型训练代码见研究论文补充材料
""")
