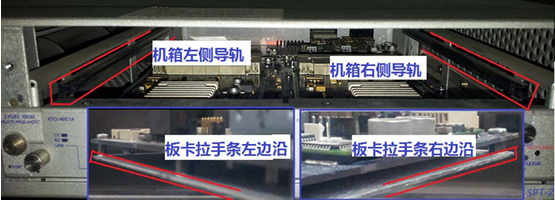

（1）安装板卡：

上图中共 4 个红色线框，上边两个红色线条框住的是机箱的左右两侧导轨，下边两条红色 线条框住的是板卡拉手条（用于承载板卡PCB的金属板）左右两边的边沿。 安装时将拉手条两边的边沿与两边导轨的开槽对齐，再慢慢将板卡推入机箱，直至拉手条 前面板与机箱前面板平齐后，拧紧固定螺栓。

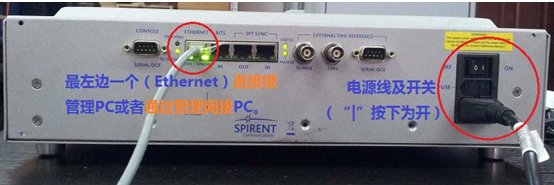

（2）连接电源线和网线，并开启电源开关：

“Ethernet”口为管理口，使用网线直接连接到管理 PC（任意一台装有“TestCenter Application”应用程序的PC）或者通过管理网络（例如您办公室的局域网）连接PC。 电源插口及开关见上图右侧圆圈，注意：开关“|”按下为开，跷起为关。

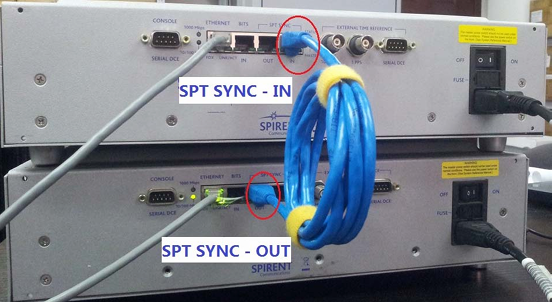

（3）如需同时使用两台机箱，还需要使用直连网线将两台仪表的“SPT SYNC”口连接起来，如 下图：

下面一台为主（Master），上面一台为从（Slave），同步信号由主机输出，输入到从机，从 而两台机器共用主机的时钟源头。多台机箱连接时，第二台的“SPT SYNC - OUT”接第三台的“SPT SYNC - IN”，依次类推， 总的网线长度，不能长于60米。

（4）连接测试仪与被测设备。 使用网线或者光纤，将测试仪前面的测试口，与被测设备（交换机、路由器、防火墙等）的待测端口连接起来。 注：验证测试仪是否能够正常工作时，建议将测试仪的端口，两两之间用网线或者光纤直 接连接起来，称之为端口间环回。

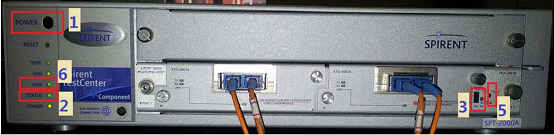

按上图所示步骤，先将机箱“Power”按钮按下（机箱前面板左侧“Status”灯起初为红色）， 等待3～10分钟（在此过程中，机箱前面板左侧“Status”灯会依次变为橙色、浅橙色、浅绿） 后，机箱启动完成（机箱前面板左侧“Status”变为纯绿色），。 然后板卡开始启动，板卡启动时，设备会发出轻微的“嘀”声，（板卡）前面板指示灯（上 图3所示）由橙色依次变为浅橙、浅绿，直至纯绿，板卡启动需要8～15分钟。 注：TestCenter 的板卡支持热插拔，如需带电拔下板卡时，请先用区别针或者圆柱笔等尖 头的物体，触动图中“5”处的“Hot Swap”按钮，“Status”等开始闪烁，大约2～5分钟后“Status” 灯会熄灭，此时可以取下板卡。 注：带电插入板卡时，直接插入即可，板卡开始启动时，设备会发出轻微“嘀”声。
