程序的段的存储方式与存储区域大小要求

程序的存储和运行涉及 ROM（Flash/非易失性存储器） 和 RAM（易失性存储器） 的分配，不同段在存储和运行时具有不同的特性。以下是详细的分类和计算方式：

---

1. 程序文件的存储方式

程序在 编译后生成的二进制文件（如 .bin/.hex） 按照以下方式存储在 ROM（Flash） 中：

段类型	存储位置	说明
Code段	ROM	存储程序的可执行代码（机器指令）
RO_data段	ROM	存储只读数据（如 const 常量、字符串常量）
RW_data段	ROM	存储已初始化且非零的全局/静态变量（初始值）
ZI_data段	不存储	仅记录大小，运行时在 RAM 中初始化为零

关键点：

• ZI_data段 不会占用 ROM 空间，仅记录其大小，由启动代码在 RAM 中初始化为零。
• RW_data段 的初始值存储在 ROM 中，但运行时会被拷贝到 RAM（因为 RAM 可读写，而 ROM 不可写）。

---

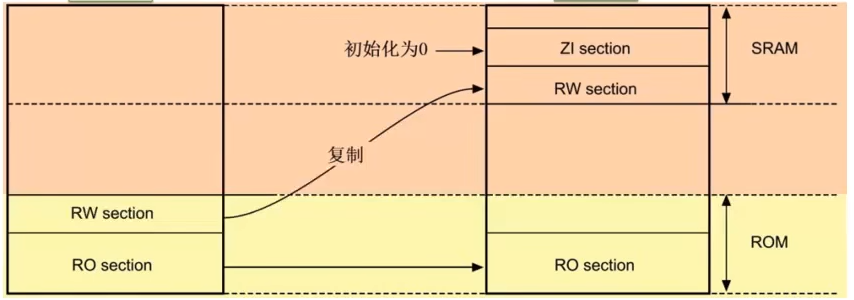

2. 程序运行时的内存布局

程序运行时，内存（RAM）会被划分为以下部分：

段类型	存储位置	说明
Code段	ROM 或 RAM	通常直接从 ROM 执行，但某些系统可加载到 RAM（如 XIP 或加速执行）
RO_data段	ROM 或 RAM	通常只读，可直接从 ROM 访问，但某些情况会加载到 RAM
RW_data段	RAM	从 ROM 拷贝初始值到 RAM，运行时可修改
ZI_data段	RAM	由启动代码初始化为零
堆（Heap）	RAM	动态内存分配（malloc/free）
栈（Stack）	RAM	存储局部变量、函数调用信息

关键点：

• RW_data段 必须加载到 RAM，因为 ROM 不可写。
• ZI_data段 在 RAM 中分配并清零，不占用 ROM 空间。
• 堆和栈 在运行时动态增长，不占用 ROM 空间，但必须预留足够的 RAM。

---

3. 存储区域的大小计算

(1) ROM（Flash）大小计算

ROM 存储的是 程序文件，其大小由以下部分组成：
$$\text{ROM 大小}=\text{Code段}+\text{RO\_data段}+\text{RW\_data段（初始值）}$$

• ZI_data段不占用 ROM，仅记录大小。
• RW_data段 的初始值存储在 ROM 中，但运行时会被拷贝到 RAM。

(2) RAM 大小计算

RAM 存储的是 运行时数据，其最小需求为：
$$\text{RAM 最小需求}=\text{RW\_data段}+\text{ZI\_data段}$$
但实际 RAM 需求 必须更大，因为：

• 堆（Heap）：动态内存分配（malloc/free）需要额外空间。
• 栈（Stack）：函数调用、局部变量、中断处理等需要栈空间。

实际 RAM 需求：
$$\text{实际 RAM 需求}=\text{RW\_data段}+\text{ZI\_data段}+\text{堆大小}+\text{栈大小}$$

示例：

• 如果 RW_data = 2KB，ZI_data = 4KB，堆预留 1KB，栈预留 1KB：
  $$\begin{gathered} \text{最小 RAM}=2+4=6KB \\ \text{实际 RAM}=2+4+1+1=8KB \end{gathered}$$

---

4. 启动方式对存储的影响

程序运行时，代码和数据可以有不同的加载方式：

1. 直接从 ROM 执行（XIP, eXecute In Place）

   • Code段 和 RO_data段 直接从 ROM 读取，不占用 RAM。
   • RW_data段 从 ROM 拷贝到 RAM。
   • ZI_data段 在 RAM 中初始化为零。
   • 优点：节省 RAM，适用于 RAM 较小的嵌入式系统。
   • 缺点：ROM 访问速度可能比 RAM 慢。

2. 全部加载到 RAM 执行

   • Code段、RO_data段、RW_data段 全部从 ROM 拷贝到 RAM。
   • ZI_data段 在 RAM 中初始化为零。
   • 优点：执行速度更快（RAM 访问快）。
   • 缺点：占用大量 RAM，适用于 RAM 较大的系统（如 Linux 应用）。

---

5. 总结

分类	ROM（Flash）	RAM
Code段	✅ 存储	❌（除非加载到 RAM 执行）
RO_data段	✅ 存储	❌（除非加载到 RAM 执行）
RW_data段	✅ 存储初始值	✅ 运行时加载
ZI_data段	❌ 不存储	✅ 运行时初始化为零
堆（Heap）	❌ 不存储	✅ 动态分配
栈（Stack）	❌ 不存储	✅ 运行时使用

存储大小计算：

• ROM 大小 = Code段 + RO_data段 + RW_data段（初始值）
• RAM 最小需求 = RW_data段 + ZI_data段
• 实际 RAM 需求 = RW_data段 + ZI_data段 + 堆 + 栈

适用场景：

• 嵌入式系统（RAM 小）：直接从 ROM 执行（XIP）。
• 高性能系统（RAM 大）：全部加载到 RAM 执行。

这样，你可以根据目标设备的资源情况（ROM/RAM 大小）合理规划内存布局。
