阅读紫光同创供应商提供的FPGA单板硬件开发手册，发现复位电路他们家解释的很通俗易懂，所以分享一下。

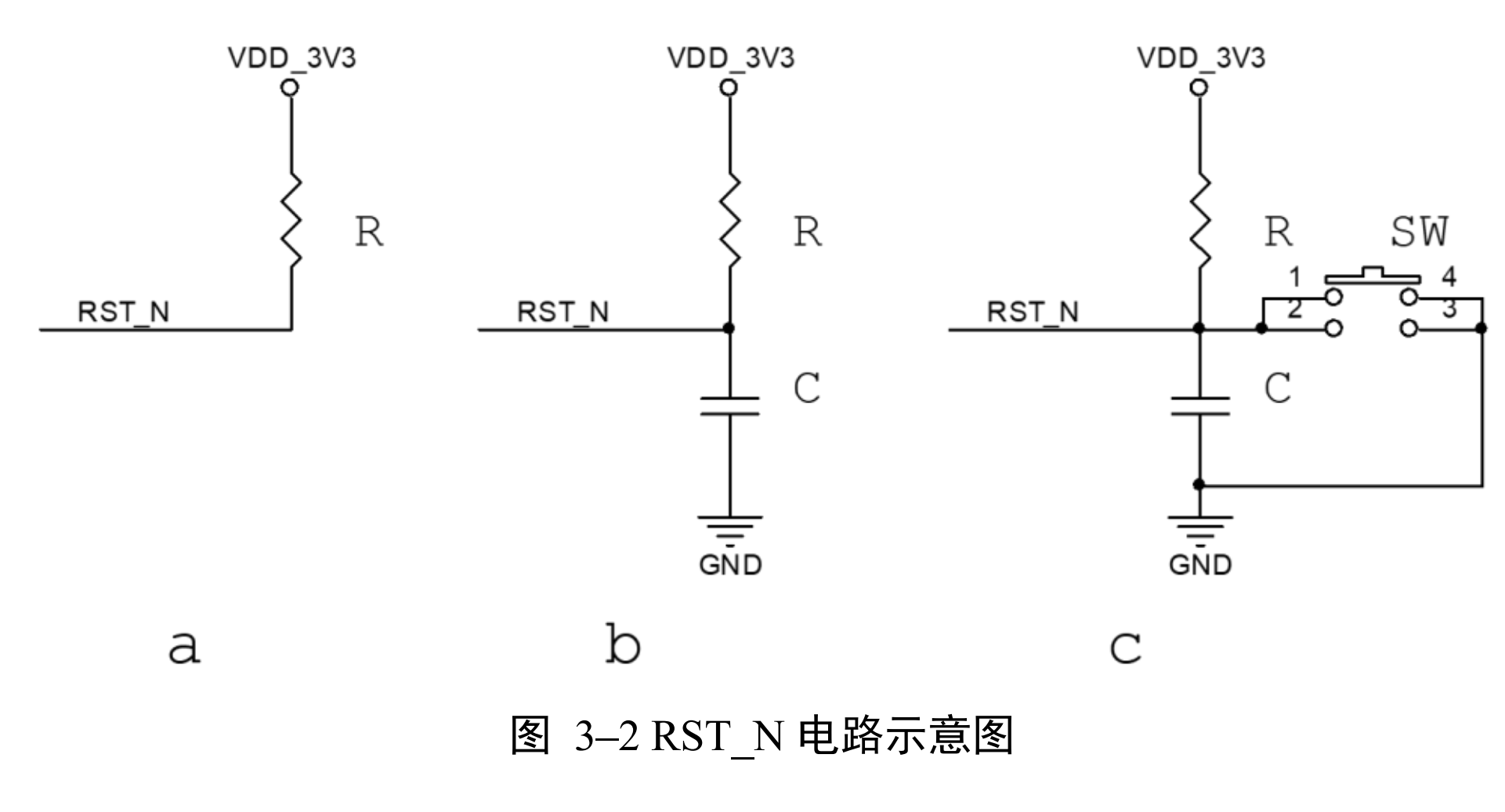

如下图，RST_N 是低有效的异步全芯片复位信号，一般外部连接电路有 3 种形式如图 3–2，可根据实际需要选择合适的电路。图 3–2 a 中只连接外部上拉电阻，芯片上电后自动复位。图 3–2 b 中增加了电容构成上电 RC 延时复位。图 3–2 c 电路中包含按键，可以在需要时按下按键复位芯片。
R 的取值请参考主控芯片的复位信号配置描述，C 的取值用户按需要的延时时间自行计算。
【单板硬件开发】关于复位电路的理解
