基于 docker-compose.yml文件（包含 ​​emqx​​（MQTT服务）、​​backend​​（后端服务）、​​mysql​​（数据库））的详细运行、调试、增改删操作说明，结合流程图示意（使用PlantUML语法）。

一、开发环境准备

1. 安装基础工具

• ​​Docker​​：官网下载

• ​​Docker Compose​​：官网安装

• ​​代码编辑器​​：VS Code/WebStorm（推荐安装Docker插件）

• ​​数据库可视化工具​​：MySQL Workbench/Navicat/DBeaver（用于数据库操作）

• ​​后端调试工具​​：Node.js调试插件（如VS Code的JavaScript Debug Terminal）

2. 代码目录结构

项目根目录/
├── backend/               # 后端代码
│   ├── app/               # 业务代码
│   ├── start-system.bat   # 启动脚本（Windows）
│   └── Dockerfile         # 后端Docker构建文件
├── docker-compose.yml     # 服务编排文件
├── .env                   # 环境变量配置（示例）
└── README.md              # 说明文档

二、服务运行流程

1. 启动服务（按依赖顺序）

# 1. 拉取/构建镜像（首次运行）
docker-compose up -d --build# 2. 查看服务状态
docker-compose ps# 3. 验证健康检查（backend依赖emqx和mysql健康）
docker-compose logs backend | grep "服务依赖状态"

2. 服务依赖逻辑

• ​​emqx​​：独立运行，提供MQTT通信（无健康依赖）

• ​​mysql​​：需初始化数据库（通过环境变量MYSQL_DATABASE创建库）

• ​​backend​​：依赖emqx和mysql服务​​健康​​后启动（通过depends_on条件控制）

三、开发调试指南

1. 后端服务（Backend）

▶ 运行与调试

• ​​本地开发​​（非Docker环境，需配置.env）：

  # Windows（使用start-system.bat）
  ./start-system.bat# Linux/macOS（需修改脚本权限）
  chmod +x start-system.bat
  ./start-system.bat

• ​​Docker内调试​​：

  1. 进入容器：

     docker exec -it backend_container_name bash

  2. 使用IDE远程调试（VS Code配置launch.json）：

     {"type": "node","request": "attach","name": "Attach to Backend","address": "localhost","port": 9229,"localRoot": "${workspaceFolder}/backend","remoteRoot": "/app"
     }

▶ 代码修改

• ​​热更新​​：修改代码后重启容器（需配置Dockerfile的VOLUME挂载）：

  docker-compose restart backend

• ​​依赖安装​​：在backend/Dockerfile中添加npm install步骤。

2. 数据库服务（MySQL）

▶ 连接与操作

• ​​命令行连接​​：

  mysql -h localhost -P ${MYSQL_PORT} -u ${MYSQL_USER} -p${MYSQL_PASSWORD}

• ​​数据操作示例​​：

  -- 创建表
  CREATE TABLE users (id INT PRIMARY KEY, name VARCHAR(255));-- 增删改查
  INSERT INTO users VALUES (1, 'test');
  DELETE FROM users WHERE id=1;
  UPDATE users SET name='new' WHERE id=1;
  SELECT * FROM users;

▶ 数据库迁移

• 使用工具如Sequelize/Knex编写迁移脚本（推荐在backend中集成ORM）：

  // 示例：Sequelize迁移文件
  module.exports = {up: async (queryInterface, Sequelize) => {await queryInterface.createTable('users', { /* 表结构 */ });},down: async (queryInterface, Sequelize) => {await queryInterface.dropTable('users');}
  };

3. MQTT服务（EMQX）

▶ 功能验证

• ​​连接测试​​：使用MQTT客户端工具（如MQTTX）连接emqx:1883，验证发布/订阅功能。

• ​​日志查看​​：

  docker-compose logs emqx | grep "连接状态"

四、增改删操作分类说明

1. ​​前端代码增改删​​（假设前端代码在backend/app中）

2. ​​后端代码增改删​​

3. ​​数据库增改删​​

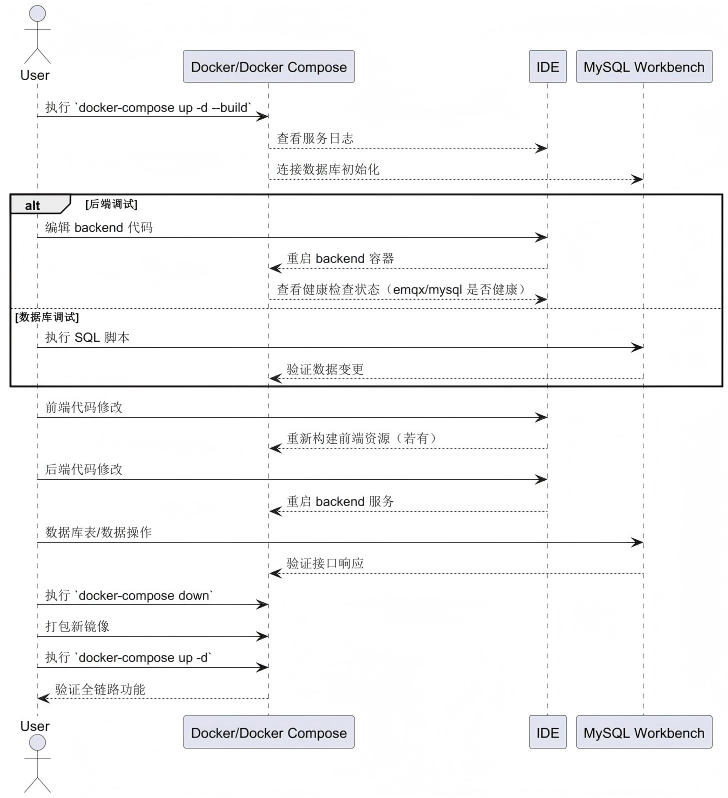

五、流程图示意（PlantUML）

@startuml
' 环境准备阶段
actor User
participant "Docker/Docker Compose" as DC
participant "IDE" as IDE
participant "MySQL Workbench" as MySQLTool' 运行服务流程
User -> DC: 执行 `docker-compose up -d --build`
DC --> IDE: 查看服务日志
DC --> MySQLTool: 连接数据库初始化' 开发调试流程
alt 后端调试User -> IDE: 编辑 backend 代码IDE --> DC: 重启 backend 容器DC --> IDE: 查看健康检查状态（emqx/mysql 是否健康）
else 数据库调试User -> MySQLTool: 执行 SQL 脚本MySQLTool --> DC: 验证数据变更
end' 增改删操作流程
User -> IDE: 前端代码修改
IDE --> DC: 重新构建前端资源（若有）
User -> IDE: 后端代码修改
IDE --> DC: 重启 backend 服务
User -> MySQLTool: 数据库表/数据操作
MySQLTool --> DC: 验证接口响应' 部署更新流程
User -> DC: 执行 `docker-compose down`
User -> DC: 打包新镜像
User -> DC: 执行 `docker-compose up -d`
DC --> User: 验证全链路功能@enduml

六、注意事项

1. ​​环境变量管理​​：通过.env文件配置敏感信息（如数据库密码），避免硬编码。

2. ​​健康检查机制​​：backend服务依赖emqx和mysql的健康状态，修改依赖服务后需等待健康检查通过。

3. ​​数据备份​​：定期备份mysql数据（可通过Docker卷挂载到宿主机）：

   docker run --rm -v mysqldata:/var/lib/mysql -v $(pwd)/backup:/backup ubuntu tar -cvf /backup/mysql_backup.tar /var/lib/mysql

通过以上步骤，可系统化地管理前后端及数据库的开发、调试和数据操作，结合Docker容器化部署实现环境一致性和快速迭代。
