测试设备与参数
l 西门子PLC型号：S7-1200 × 1台
l 西门子PLC型号：S7-200Smart × 1台
l 上位机：WinCC7.4 × 1台
l 无线通讯终端——DTD418MB × 3块
l 主从关系：1主2从
l 通讯接口：RJ45接口
l 供电：12-24VDC
l 通讯协议：ModbusTCP/IP协议
l 传输距离：100米，1KM

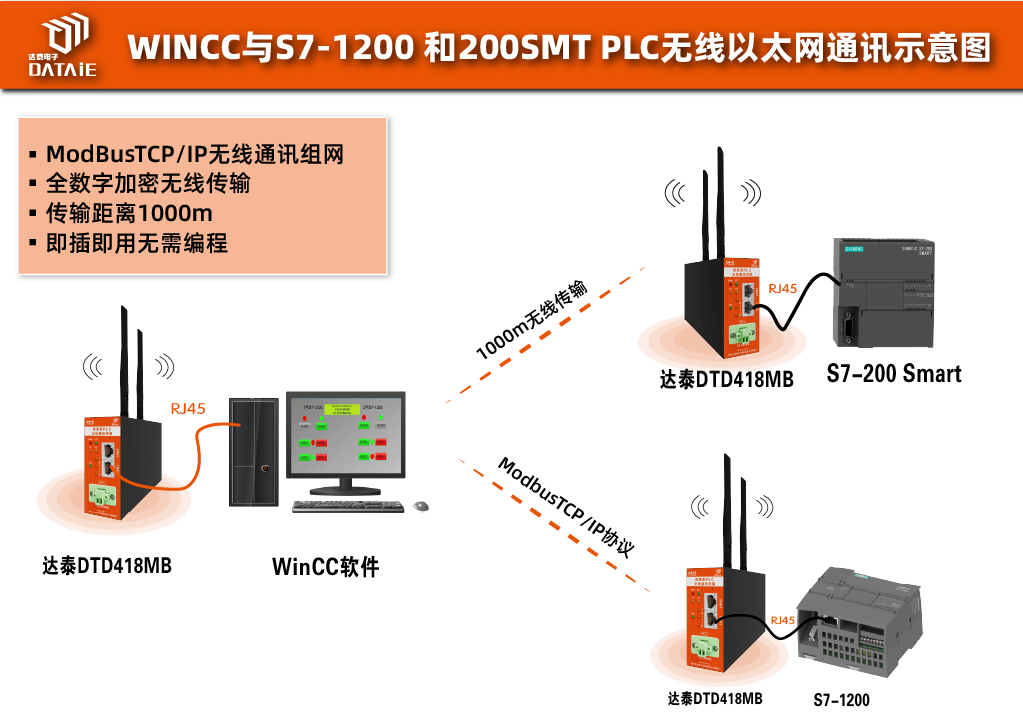

本方案以WinCC与西门子S7-1200和S7-200Smart PLC为例，在ModbusTCP/IP协议下实现无线以太网通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备，用户无需更改程序。
接线方式

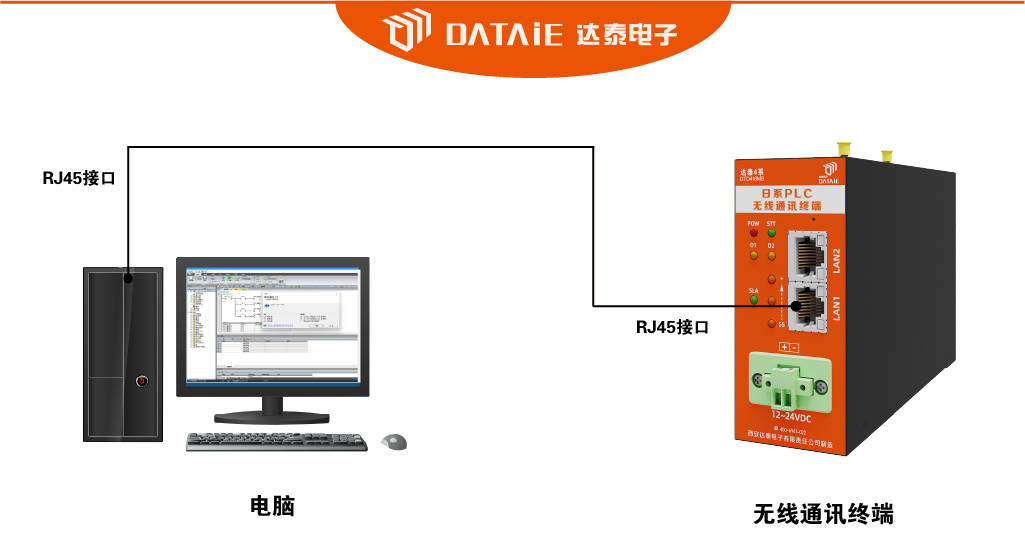

1.上位机与DTD418MB接线
用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入上位机的RJ45接口。

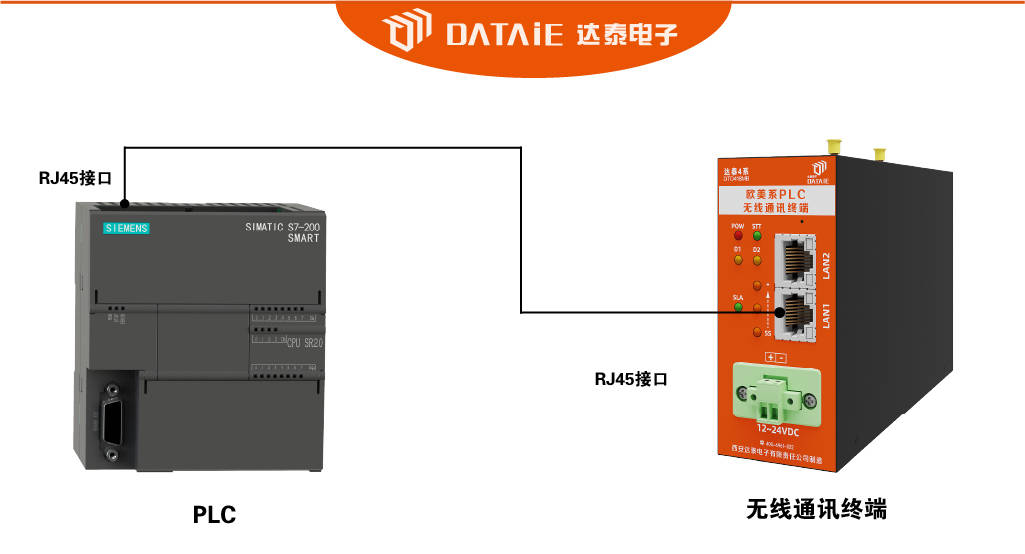

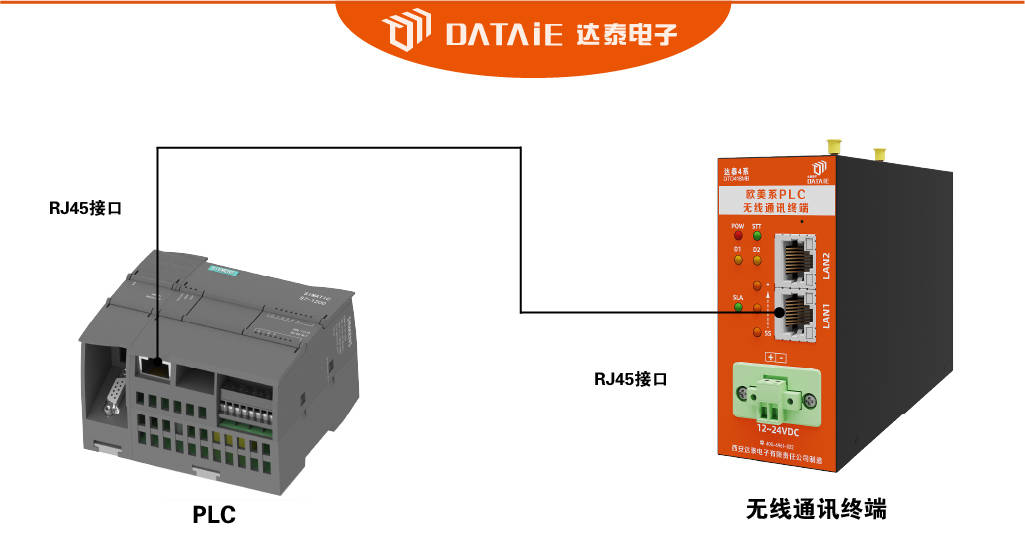

2.PLC与DTD418MB接线
用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-1200的RJ45接口。
用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。
WinCC参数设置及测试界面

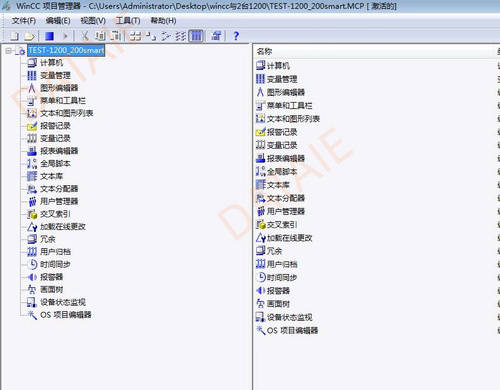

1.打开变量管理

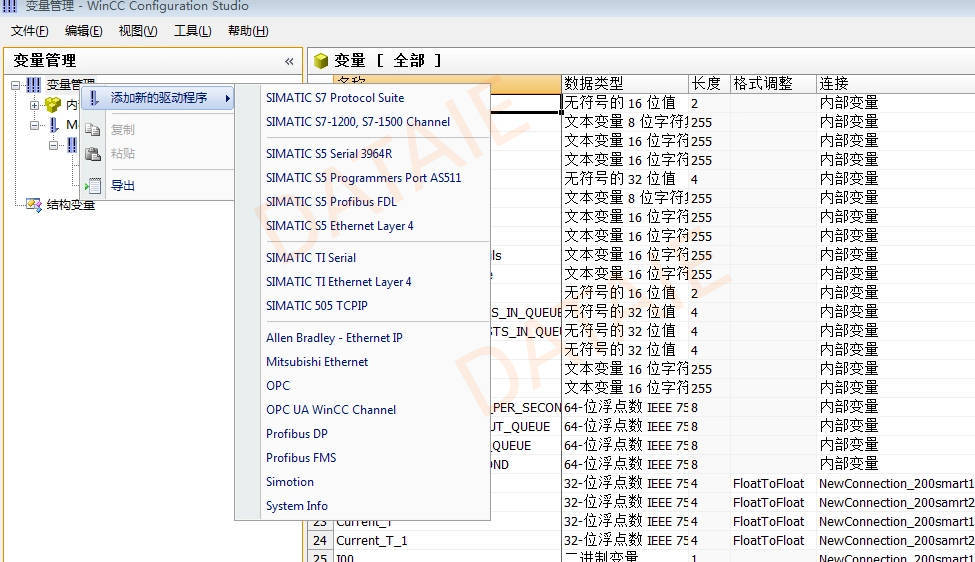

2.添加新的驱动程序

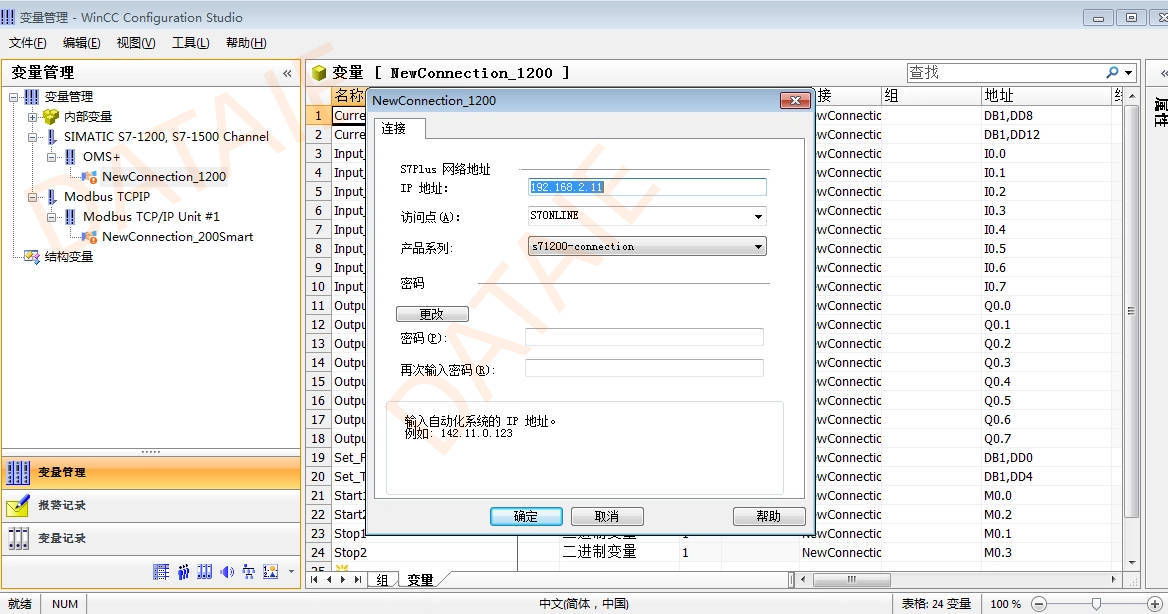

3.添加2个不同地址的PLC
其中的“192.168.2.11”是cpu的ip地址。如果有多台PLC的IP地址不同即可，需要在同一个局域网内。

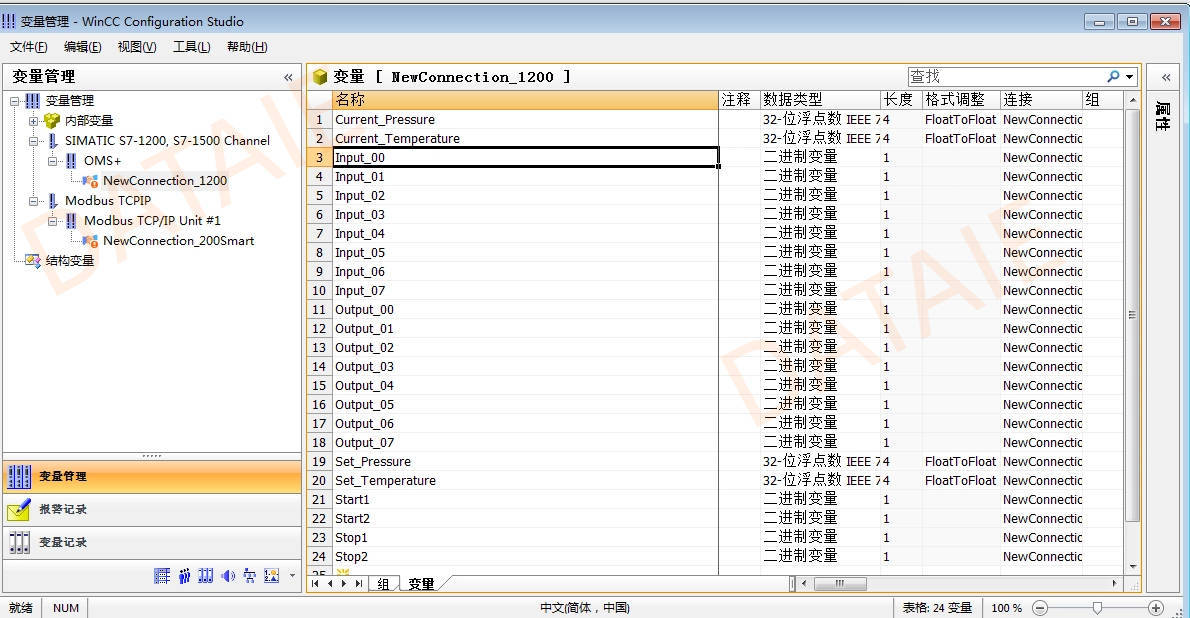

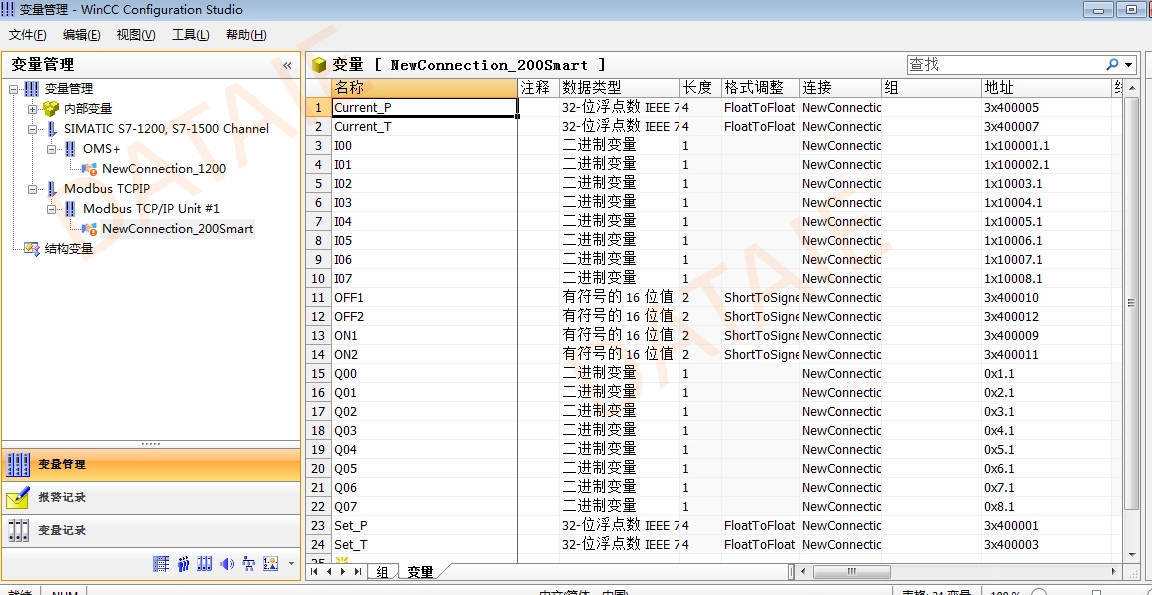

4.添加相应的变量名称和地址

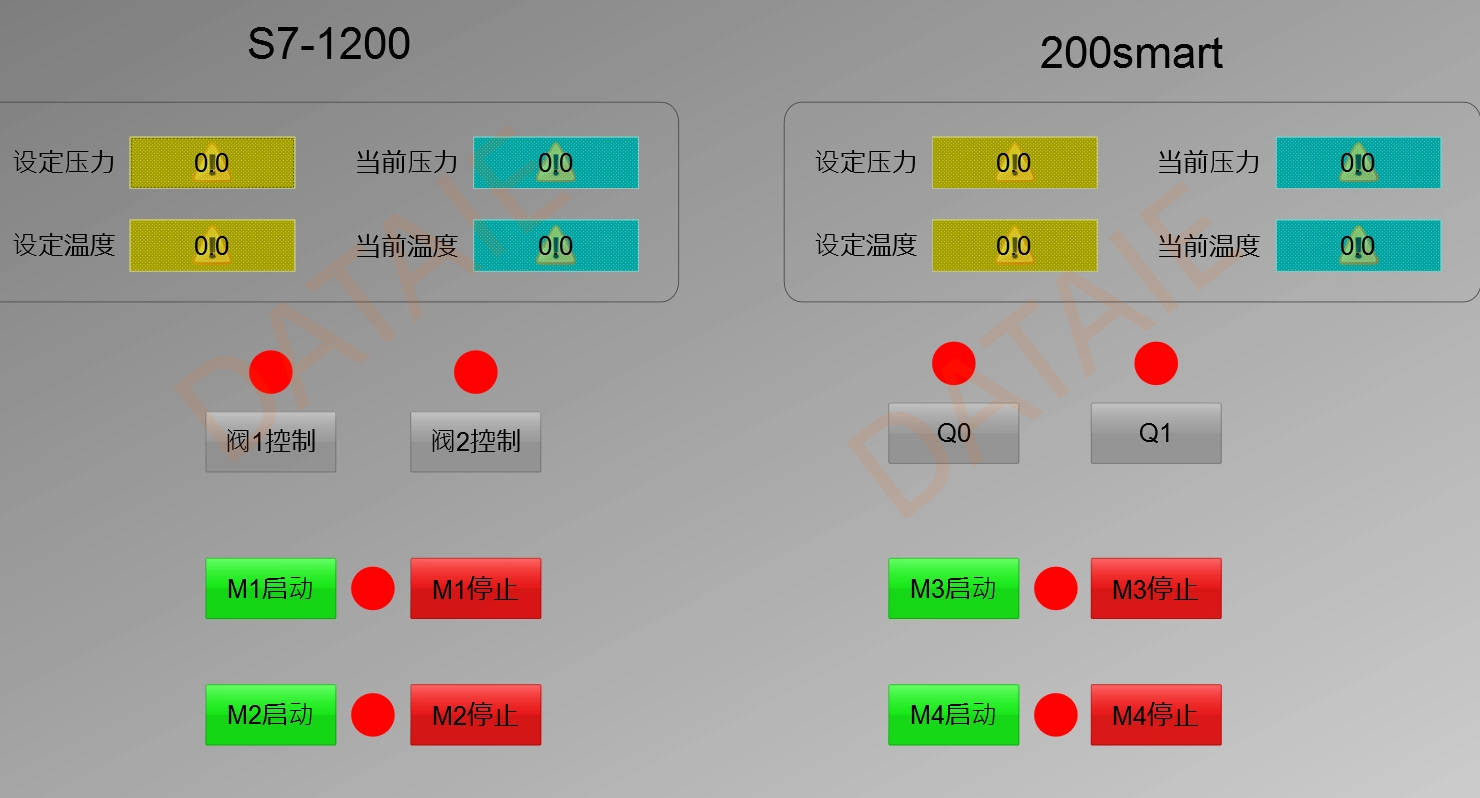

5.画面设计

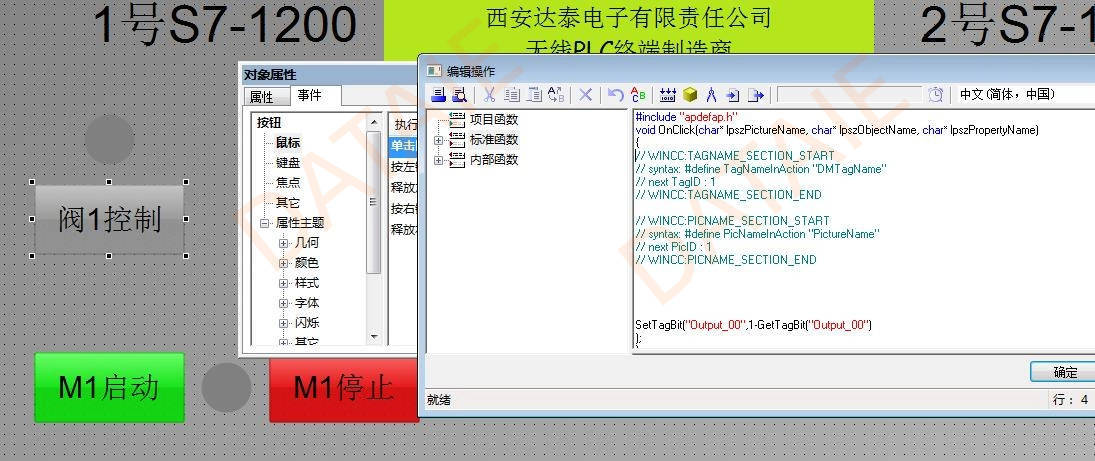

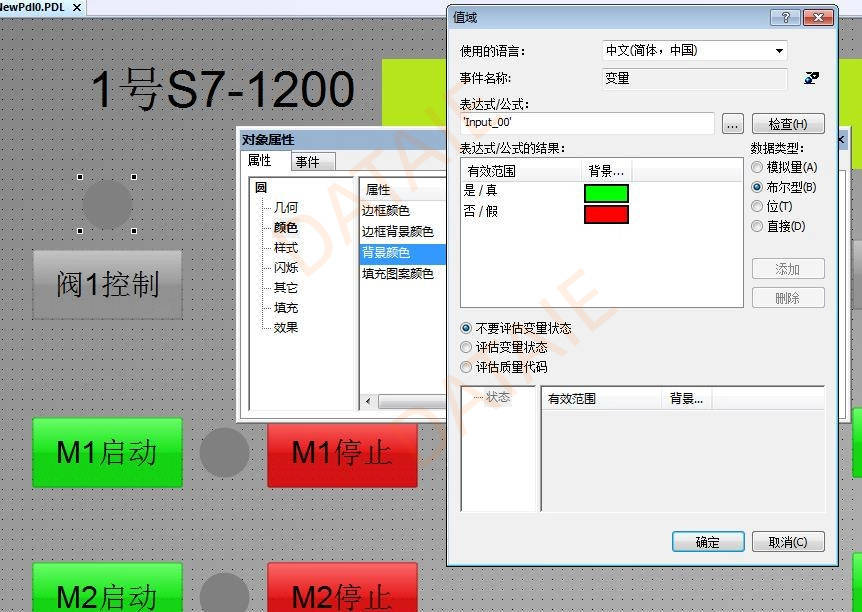

6. 画面控件与变量的关联
PLC参数设置

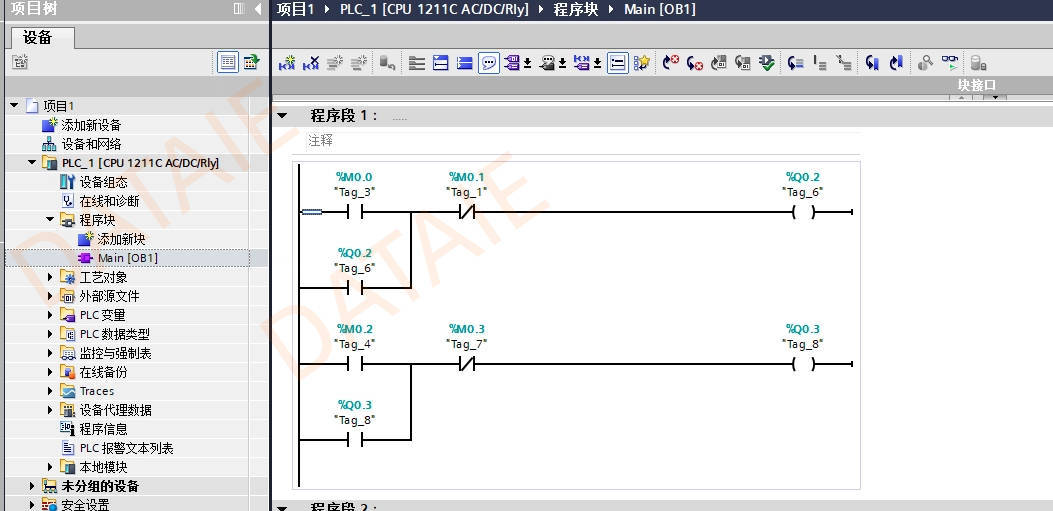

1. 编写一个启停程序
其中Q0.2和Q0.3是起保停

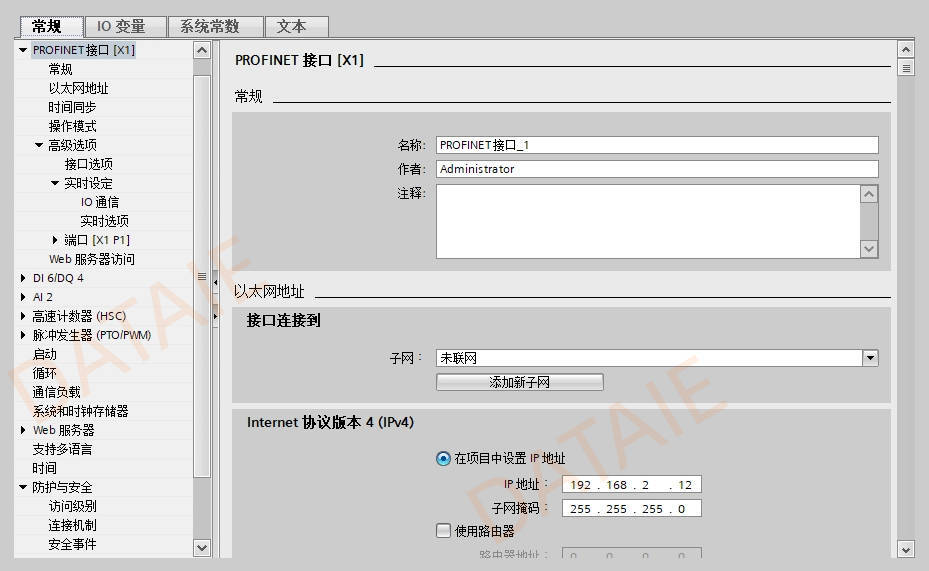

2. PLC的IP地址设置

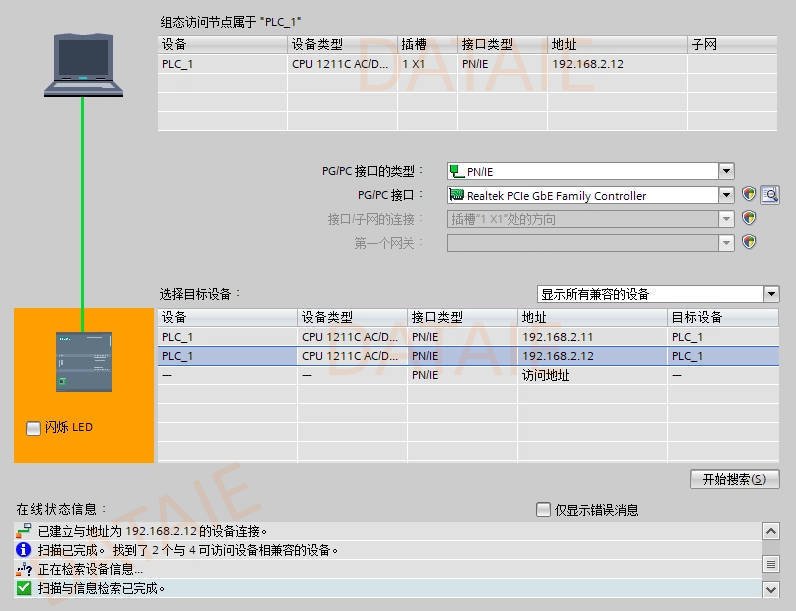

3. 将程序下载到PLC
测试方法

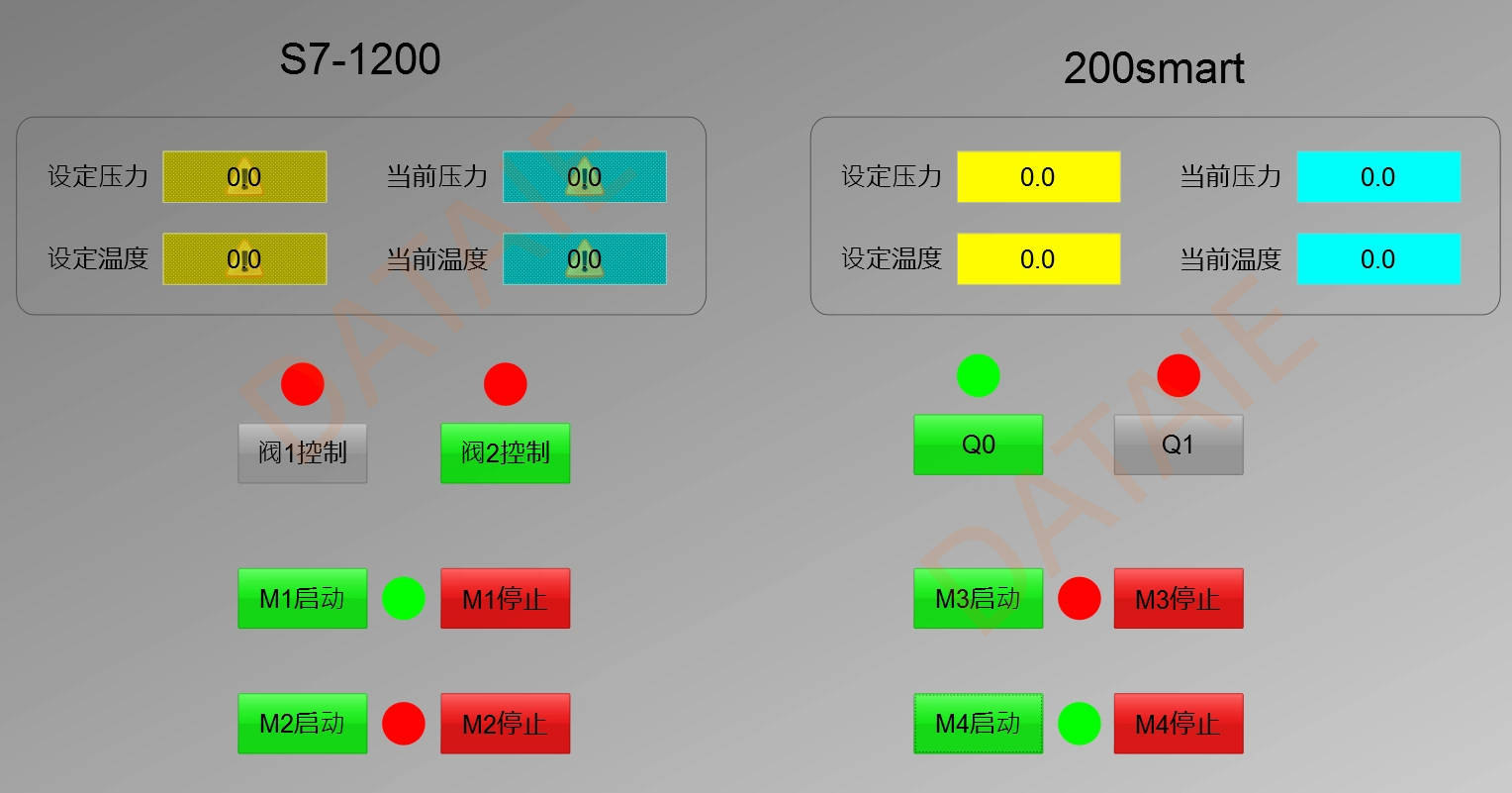

1. 用WICC的Q0和Q1按钮控制PLC对应的Q点，同时在WINCC上监测Q点输出。
2. 给PLC的I点输入信号，看WINCC是否有监测到相应点的信号
3. 通过给PLC相应寄存器写入数值，看WINCC是否有对应的数值
