LC正弦波振荡电路

LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是一致的，只是选频网络采用LC振荡电路！

引言

在RC正弦波振荡电路中，我们了解到——RC正弦波振荡电路的振荡频率一般在1MHz以下。为了得到1MHz以上的信号，我们将在本篇文章中介绍LC正弦波振荡电路。

首先回顾两个知识点：

1. 对于共射放大电路，集电极电阻越大，放大倍数越大。
2. 对于LC并联电路，当此电路处于谐振状态时，该电路相当于一个阻值无穷大的电阻。

因此，当$f=f_0$时，放大电路的放大倍数数值最大，而其余频率的信号的放大效果小于电路本身的损耗，最终衰减至零；引入正反馈，将输出电压引回输入端，即可产生正弦波振荡。

注意：信号经共设放大电路后反相，需要再经过180°的相移才能实现正反馈。

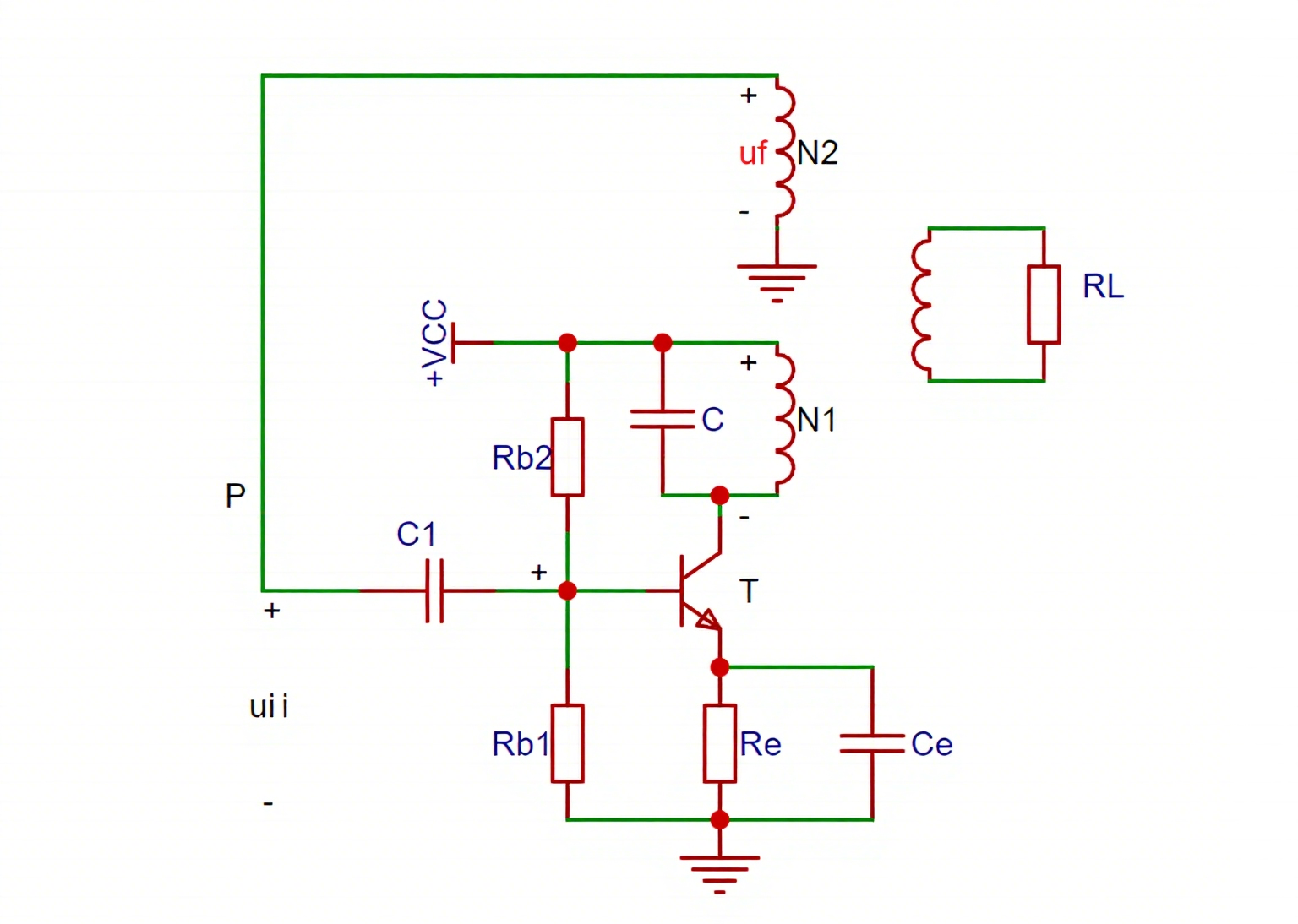

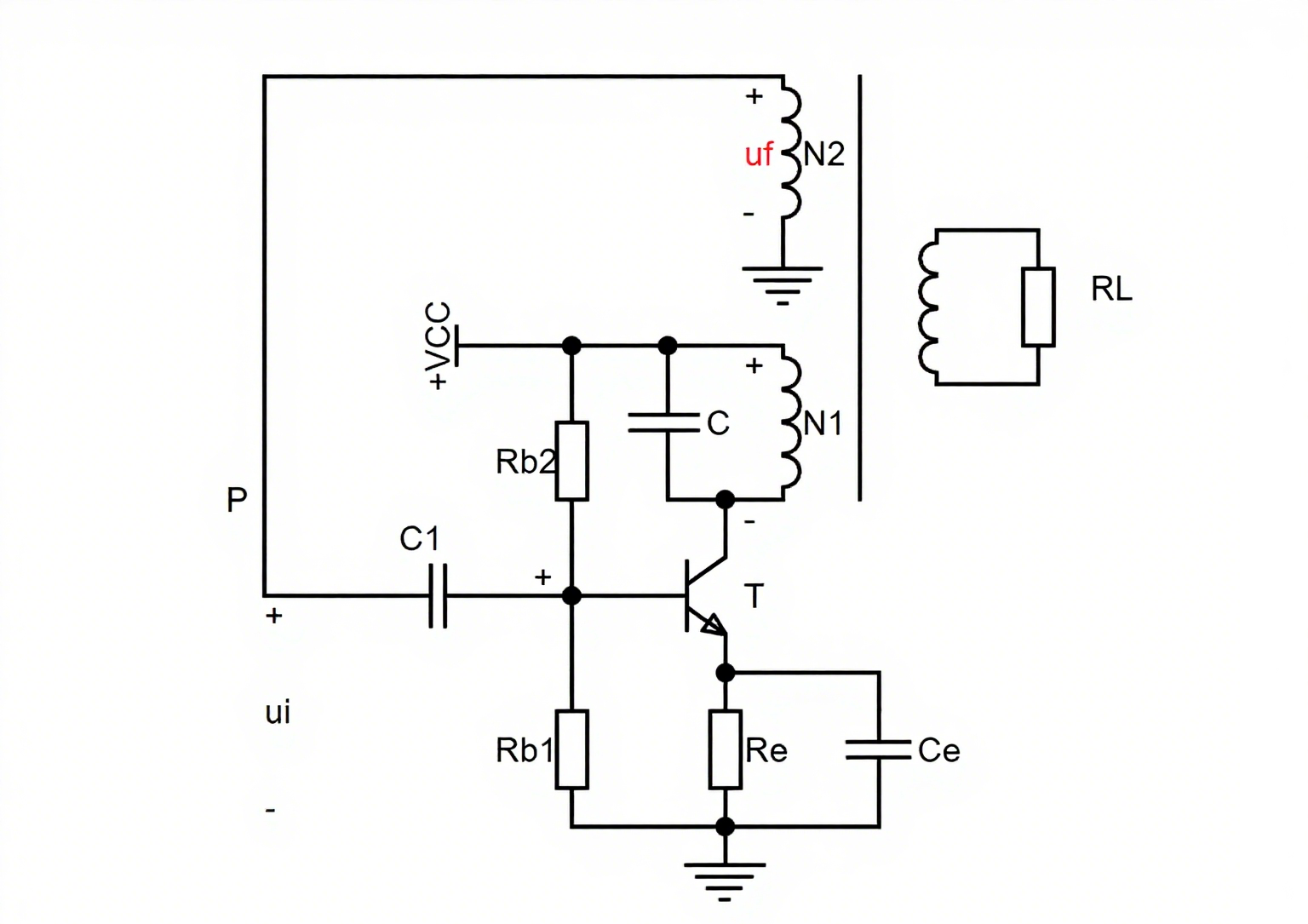

变压器反馈式振荡电路

此系统中利用变压器的同名端性质完成180°的相移。

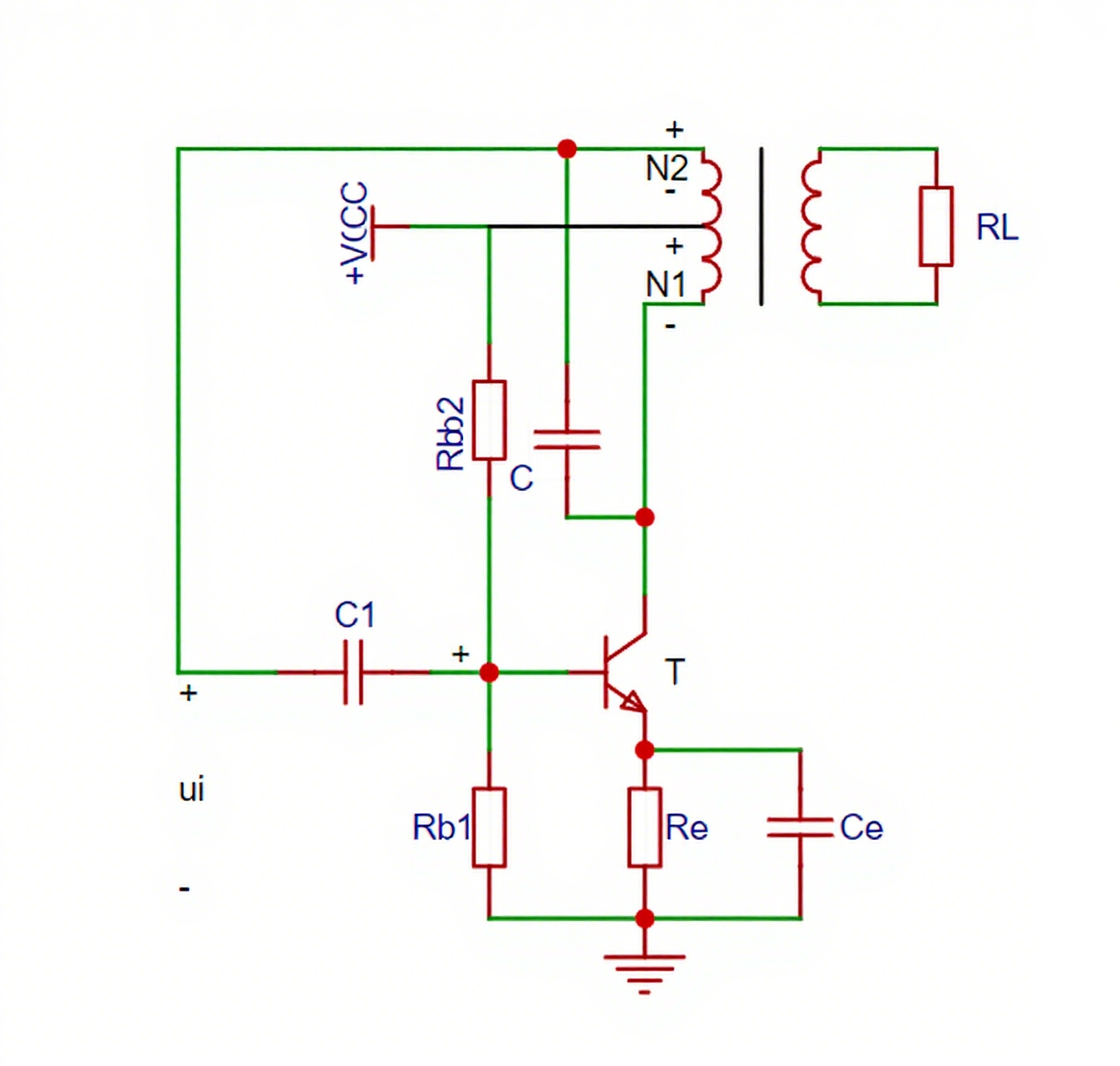

电感反馈式振荡电路

在变压器反馈式振荡电路中，变压器原边线圈和副边线圈耦合不紧密，将两个线圈合为一个，可有效解决此问题。

疑问：为什么电容要跨接在整个线圈两端呢？

个人理解：若电容接在中间抽头与一端，则两者谐振后还要与剩下的线圈串联，导致相移不是180°，即此部分呈现感性而非阻性。

电容反馈式放大电路

电感反馈式振荡电路是将变压器反馈式振荡电路中线圈上引出抽头，将输出信号的一部分反馈回输入端，同理，我们也可以将电容引出抽头将输出信号的一部分反馈回输入端，但是电容不能像电感一样引出抽头，因此，我们将两个电容串联即可模拟抽头，与此同时，还要满足相位条件，因此将电容中间接地。

振荡频率依靠于电感和电容，但是电感难以调节，电容改变会影响电路的起振条件，导致难以调节振荡频率，为此，我们可以在电感两端并联一个可调电容。

拓展

• 我之前理解的集电极电阻是指接在三极管集电极和电源之间的电阻，看到电感反馈式振荡电路和电容反馈式振荡电路时，感觉这里的LC振荡电路并不是“形式上”的集电极电阻，导致疑惑满满。后来查阅资料，发现集电极电阻的本质是电流转电压、提供静态工作点，而这两种设计既满足了集电极电阻的本质作用，又实现了选频。额…好像还是很难理解…
• 若要求电容反馈式振荡电路的振荡频率高达100MHz以上，则要考虑采用共基放大电路。

诚挚感谢郑益慧老师的讲解视频，作者基于郑老师的教学视频，加以查阅资料和个人思考，写出本篇文章，大家也可以去看郑老师的课程，确实是醍醐灌顶！！！
