引言
文件系统是操作系统与存储设备之间的桥梁，负责数据的组织、存储、访问和管理。在Linux生态系统中，有多种文件系统可供选择，其中EXT4和XFS是最具代表性的两种日志文件系统。
1 Linux文件系统概述
1.1 文件系统的基本概念
文件系统是操作系统用于管理存储设备上数据的一种机制，它定义了如何在存储介质上组织数据，以及如何访问这些数据。文件系统提供了一种抽象层，使用户和应用程序能够通过文件和目录的形式访问数据，而不必关心底层存储设备的物理细节。

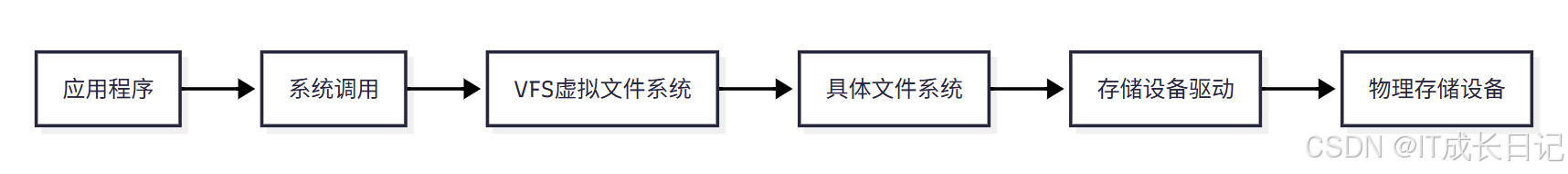

文件系统访问流程描述：
- 应用程序：用户或应用程序发起文件操作请求
- 系统调用：通过操作系统提供的系统调用接口
- VFS虚拟文件系统：虚拟文件系统层提供统一的文件操作接口
- 具体文件系统：根据文件类型调用相应的文件系统实现
- 存储设备驱动：通过设备驱动程序与硬件交互
- 物理存储设备：实际存储数据的物理介质
1.2 日志文件系统的概念
日志文件系统是一种通过维护日志来记录文件系统变更的文件系统，它可以在系统崩溃后快速恢复文件系统的一致性状态。

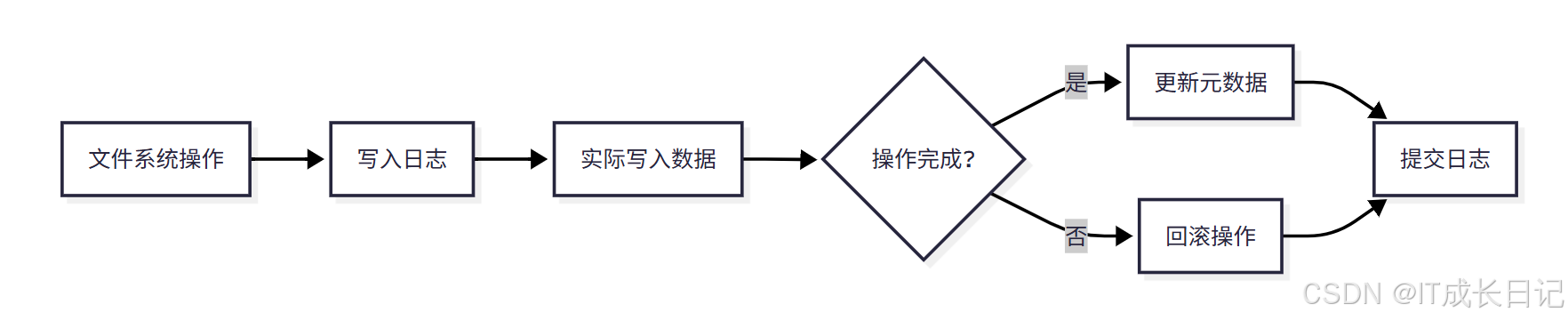

日志文件系统工作流程：
- 文件系统操作：应用程序发起文件操作
- 写入日志：将操作记录到日志中
- 实际写入数据：将数据写入文件系统
- 操作完成判断：
- 如果操作成功，更新元数据
- 如果操作失败，回滚操作
- 提交日志：将日志提交，完成操作
日志文件系统的主要优势：
- 快速恢复：系统崩溃后可以快速恢复
- 数据一致性：确保文件系统数据的一致性
- 减少检查时间：文件系统检查时间大幅缩短
2 EXT4文件系统详解
2.1 EXT4概述

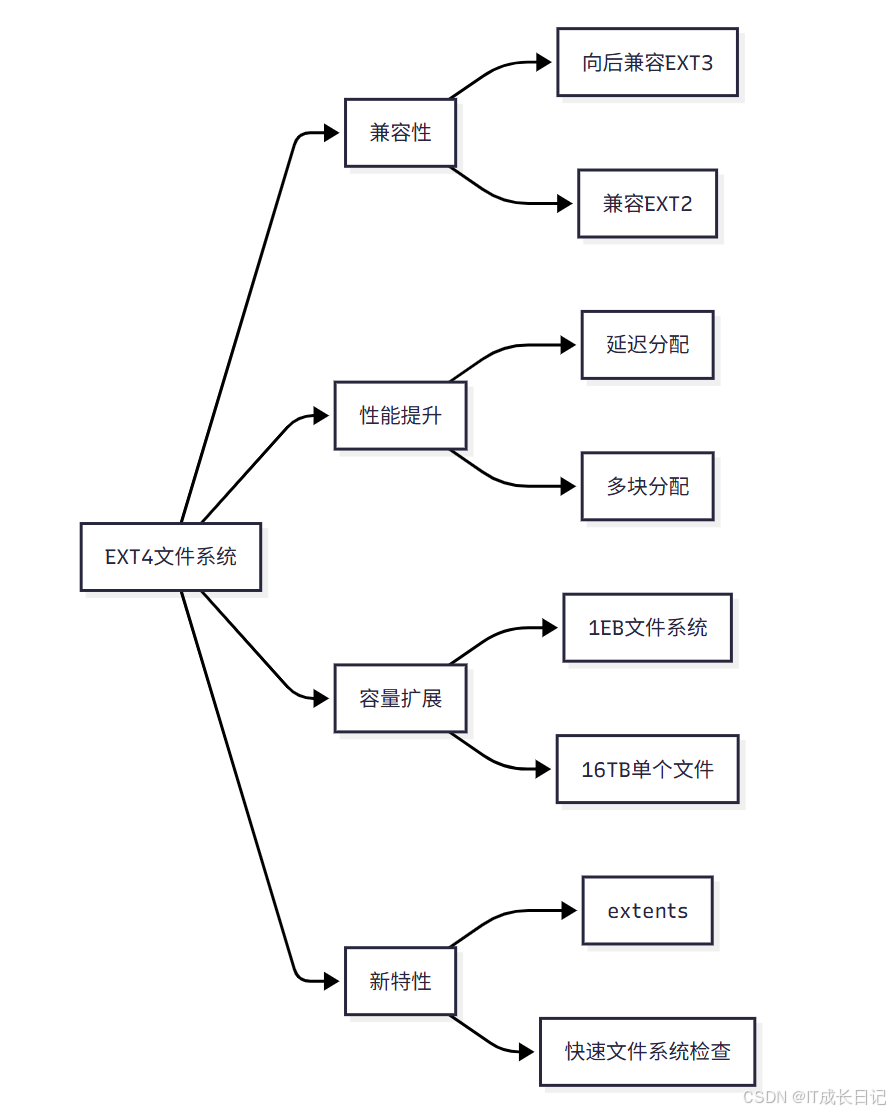

EXT4（Fourth Extended Filesystem）是Linux系统下的第四代扩展文件系统，是EXT3文件系统的后继版本。EXT4在EXT3的基础上进行了多项改进，包括更大的文件系统支持、更高的性能和更多的功能特性。
兼容性：
- 向后兼容EXT3，可以无缝挂载EXT3文件系统
- 兼容EXT2，提供良好的向后兼容性
性能提升：
- 延迟分配：减少磁盘碎片，提高写入性能
- 多块分配：一次性分配多个数据块，减少分配次数
容量扩展：
- 支持1EB（1024PB=1024TB）的文件系统
- 支持16TB的单个文件
新特性：
- extents：扩展数据块分配，减少inode使用
- 快速文件系统检查：大幅缩短fsck时间

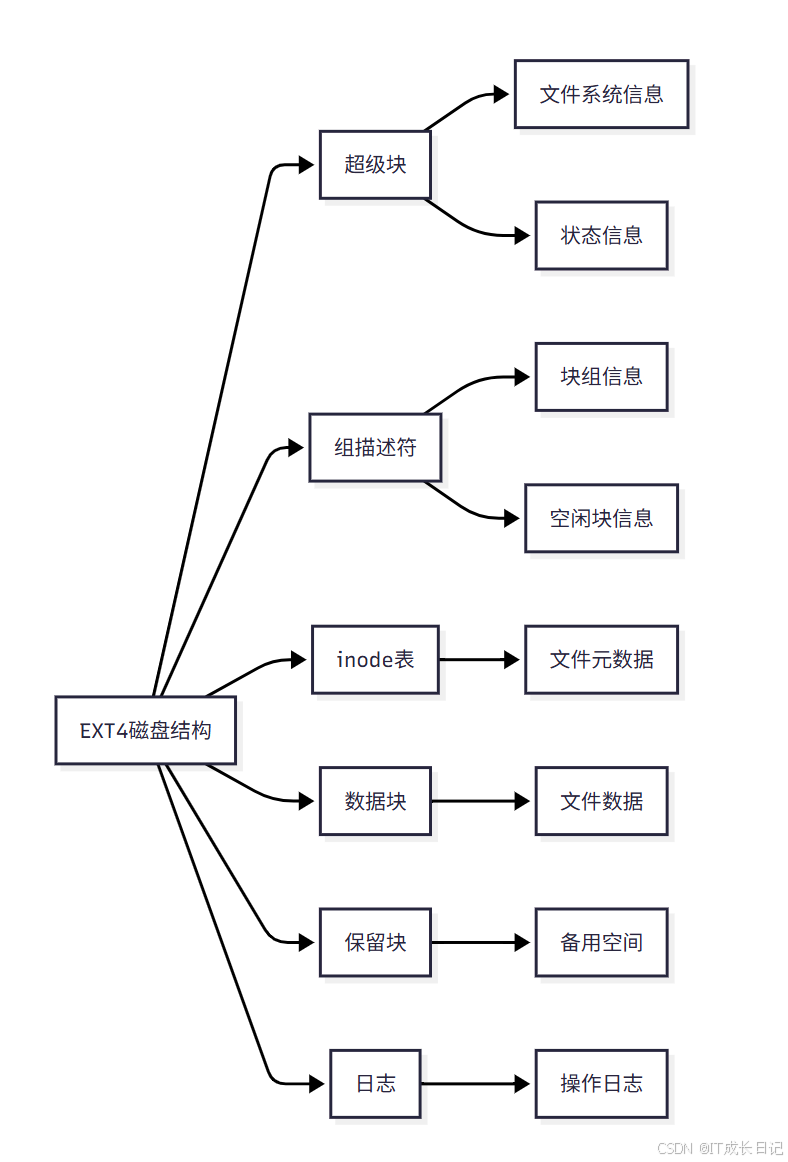

2.2 EXT4的磁盘结构
- EXT4文件系统的磁盘结构由多个部分组成，包括超级块、inode表、数据块等：
超级块：
- 文件系统信息：文件系统大小、块大小、inode数量等
- 状态信息：文件系统状态、挂载状态等
组描述符：
- 块组信息：每个块组的起始位置、大小等
- 空闲块信息：空闲块的数量和位置
inode表：
- 文件元数据：文件大小、权限、所有者、时间戳等
- 数据块指针：指向文件数据块的指针
数据块：
- 文件数据：实际存储的文件内容
- 块大小：通常为4KB，可配置为1KB、2KB、4KB等
保留块：
- 备用空间：保留一定比例的空间供系统使用
- 防止文件系统填满导致系统不稳定
日志：
- 操作日志：记录文件系统的操作，用于恢复
- 提高数据一致性

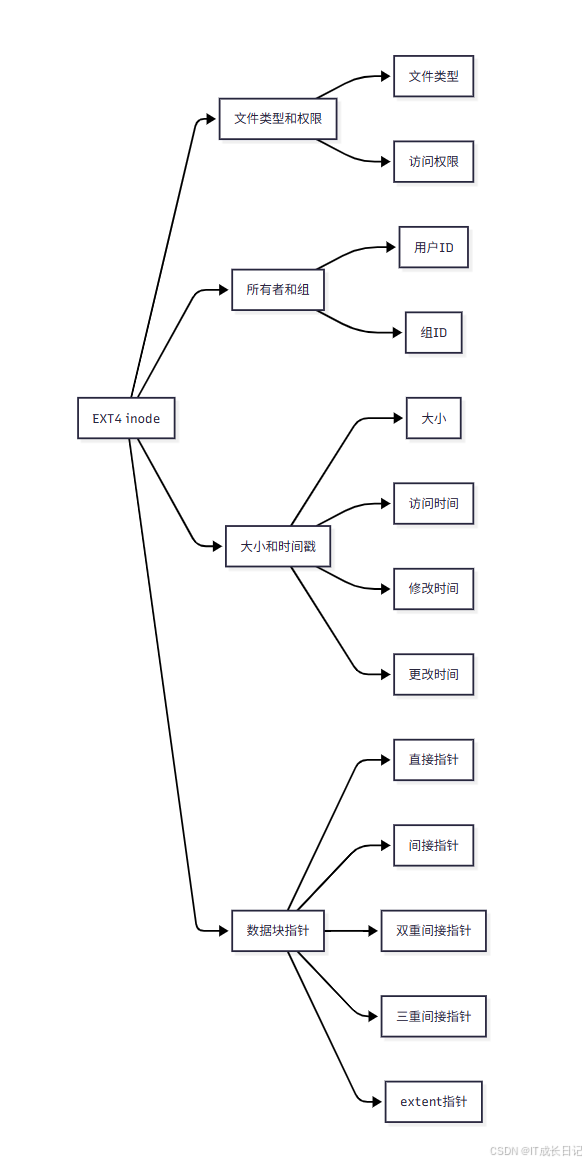

2.3 EXT4的inode结构
- inode是EXT4文件系统的核心数据结构，存储文件的元数据信息：
文件类型和权限：
- 文件类型：普通文件、目录、符号链接等
- 访问权限：读、写、执行权限
所有者和组：
- 用户ID：文件所有者的用户ID
- 组ID：文件所属的组ID
大小和时间戳：
- 大小：文件的大小（字节）
- 访问时间：最后访问时间
- 修改时间：最后修改时间
- 更改时间：最后更改时间
数据块指针：
- 直接指针：直接指向数据块的指针
- 间接指针：指向间接块的指针
- 双重间接指针：指向双重间接块的指针
- 三重间接指针：指向三重间接块的指针
- extent指针：指向extent树的指针（EXT4新增）
2.4 EXT4的新特性

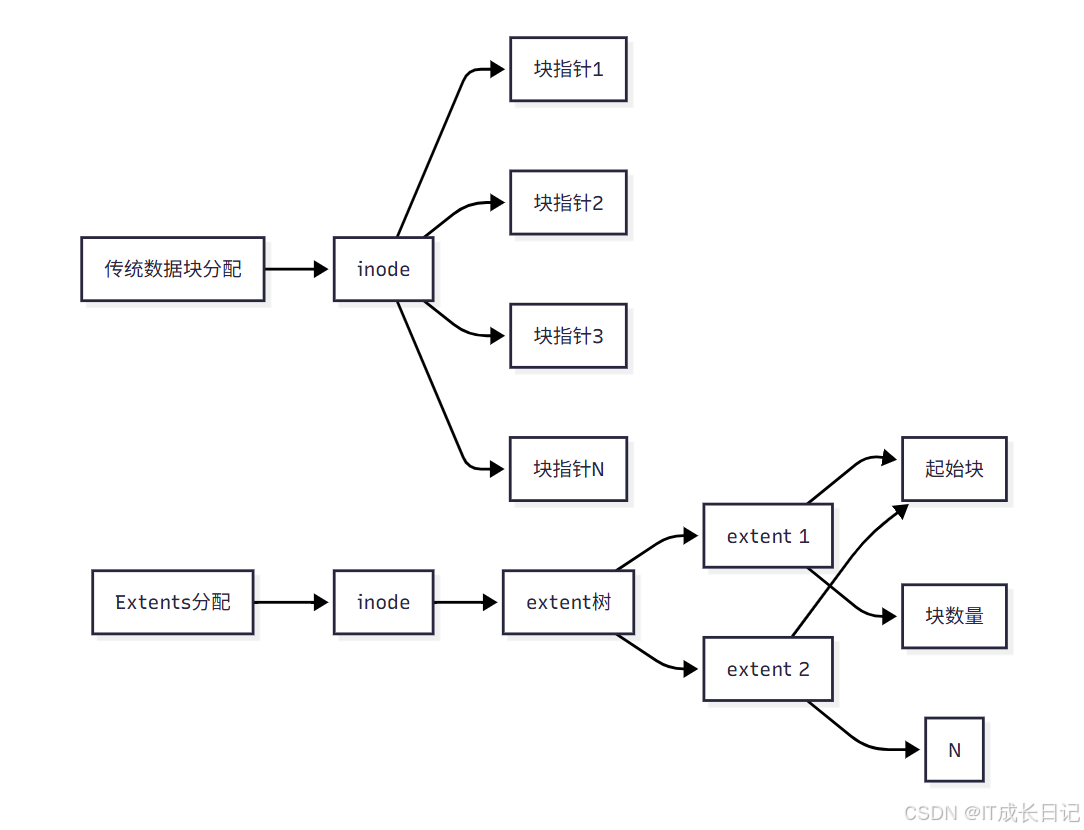

2.4.1 Extents
Extents是EXT4引入的一种新的数据块分配方式，它将连续的数据块组织成一个extent，减少了inode的使用，提高了大文件的访问性能：
Extents与传统分配对比：
- 传统数据块分配：
- 每个数据块都需要一个指针
- 对于大文件，需要大量指针
- 容易产生碎片
- Extents分配：
- 将连续的数据块组织成一个extent
- extent树存储extent信息
- 每个extent包含起始块和块数量
- 减少inode使用，提高性能
2.4.2 延迟分配
- 延迟分配是EXT4引入的一种优化技术，它延迟数据块的分配，直到实际写入时才分配，从而减少磁盘碎片：

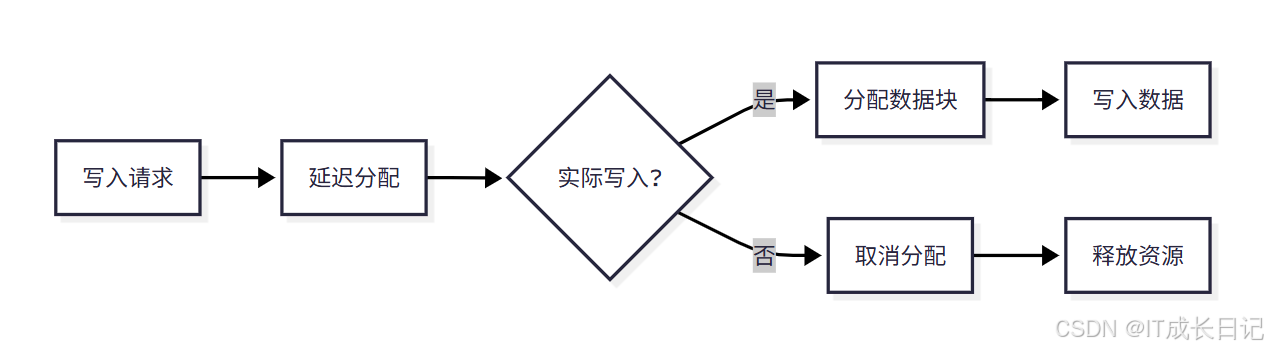

延迟分配流程描述：
- 写入请求：应用程序发起写入请求
- 延迟分配：系统记录写入请求但不立即分配数据块
- 实际写入判断：
- 如果实际写入，分配数据块
- 如果取消写入，取消分配
- 写入数据：将数据写入分配的数据块
- 释放资源：释放未使用的资源
延迟分配的优势：
- 减少磁盘碎片
- 提高写入性能
- 优化空间利用率
2.4.3 快速文件系统检查
- EXT4引入了快速文件系统检查（fsck）功能，大幅缩短了文件系统检查时间：

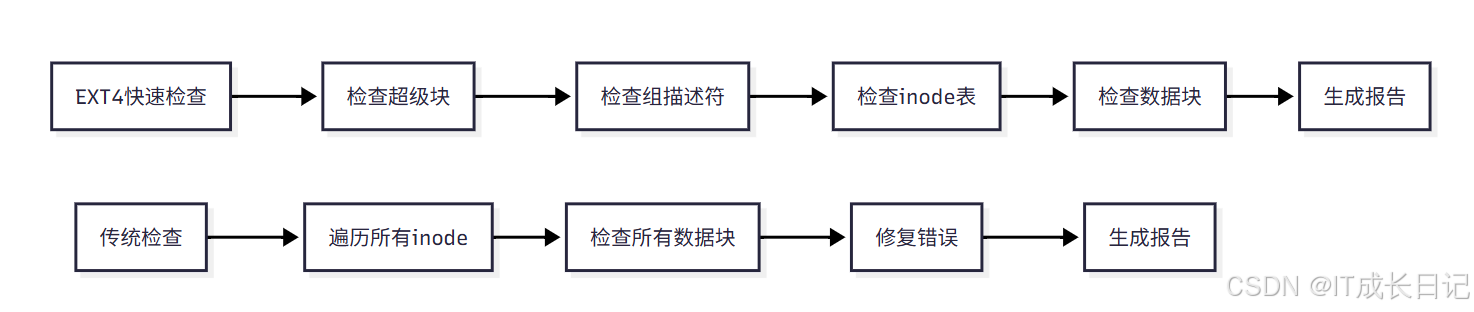

快速检查与传统检查对比：
- EXT4快速检查：
- 只检查关键数据结构
- 利用inode位图和数据块位图
- 检查时间大幅缩短
- 传统检查：
- 遍历所有inode
- 检查所有数据块
- 检查时间长，特别是大文件系统

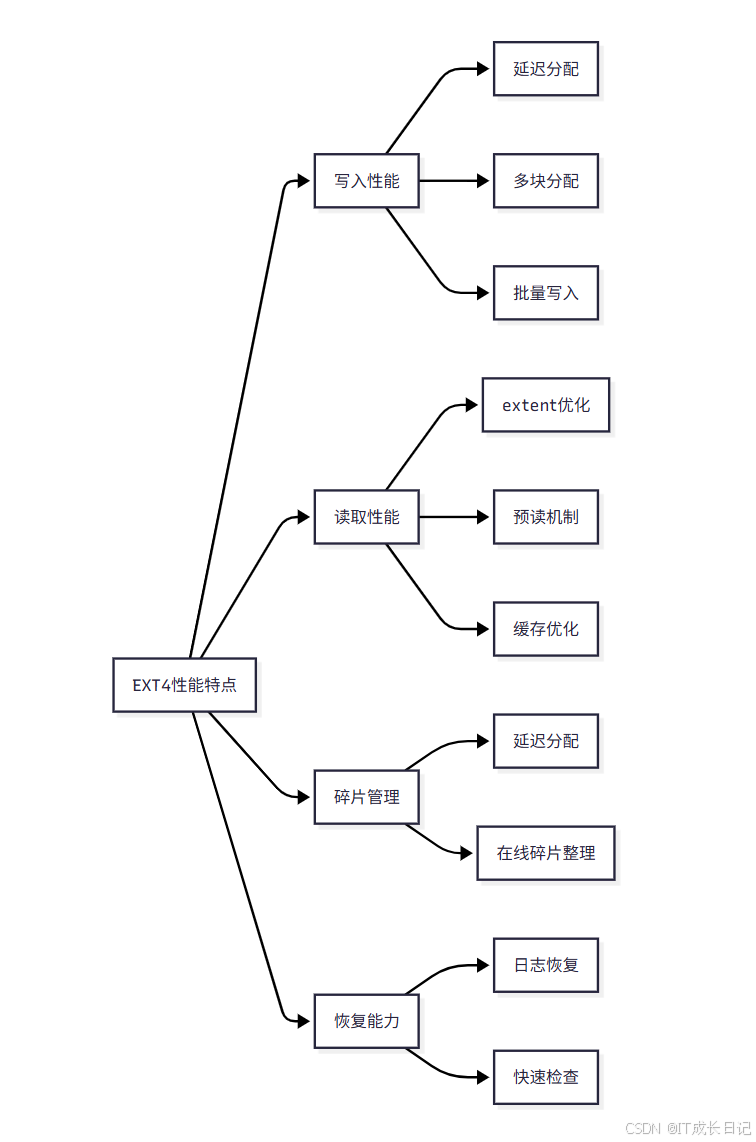

2.5 EXT4的性能特点
EXT4性能特点说明：
- 写入性能：
- 延迟分配：减少磁盘碎片，提高写入性能
- 多块分配：一次性分配多个数据块，减少分配次数
- 批量写入：优化批量写入操作
- 读取性能：
- extent优化：提高大文件的读取性能
- 预读机制：预测读取需求，提前加载数据
- 缓存优化：优化缓存使用，提高读取速度
- 碎片管理：
- 延迟分配：减少碎片产生
- 在线碎片整理：支持不卸载文件系统进行碎片整理
- 恢复能力：
- 日志恢复：系统崩溃后快速恢复
- 快速检查：大幅缩短文件系统检查时间
3 XFS文件系统详解

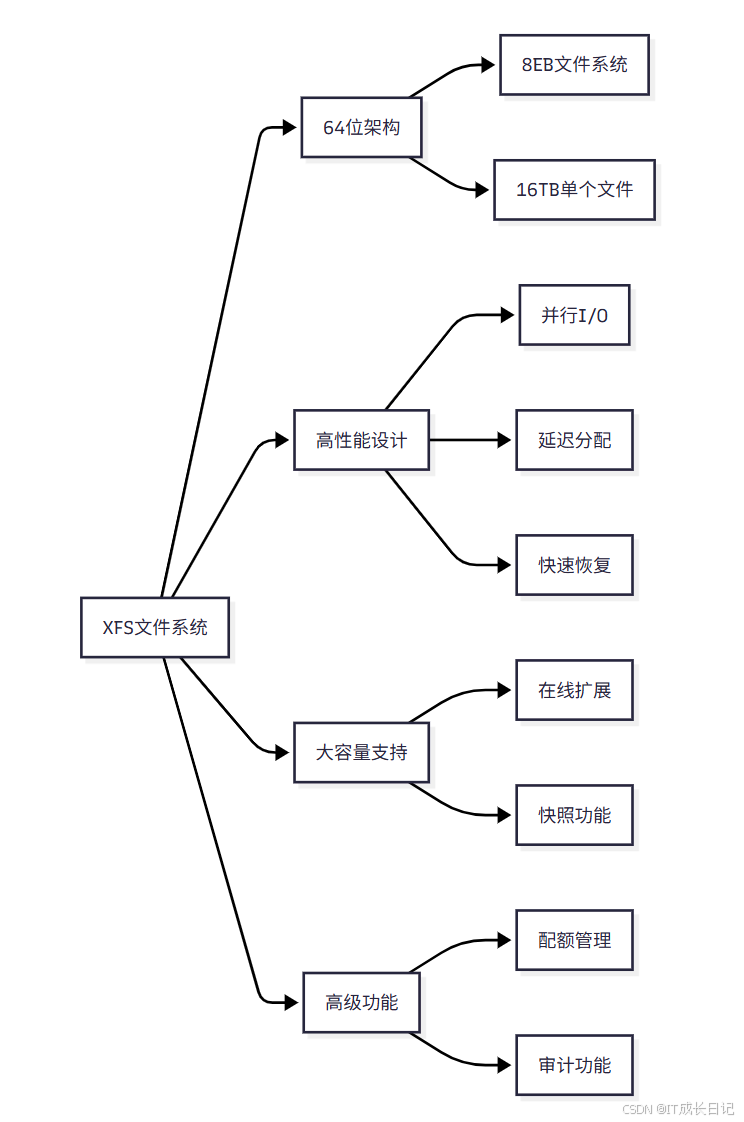

3.1 XFS概述
XFS是一种64位文件系统，最早于1993年由Silicon Graphics（SGI）为他们的IRIX操作系统而开发，是IRIX 5.3版的默认文件系统。XFS是一种高性能的日志文件系统，特别适合处理大文件和大容量存储。
XFS特性描述：
- 64位架构：
- 支持8EB减1字节的文件系统
- 支持16TB的单个文件
- 高性能设计：
- 并行I/O：支持多线程并行操作
- 延迟分配：优化写入性能
- 快速恢复：系统崩溃后快速恢复
- 大容量支持：
- 在线扩展：不卸载文件系统即可扩展
- 快照功能：创建文件系统快照
- 高级功能：
- 配额管理：支持用户和组配额
- 审计功能：记录文件系统操作

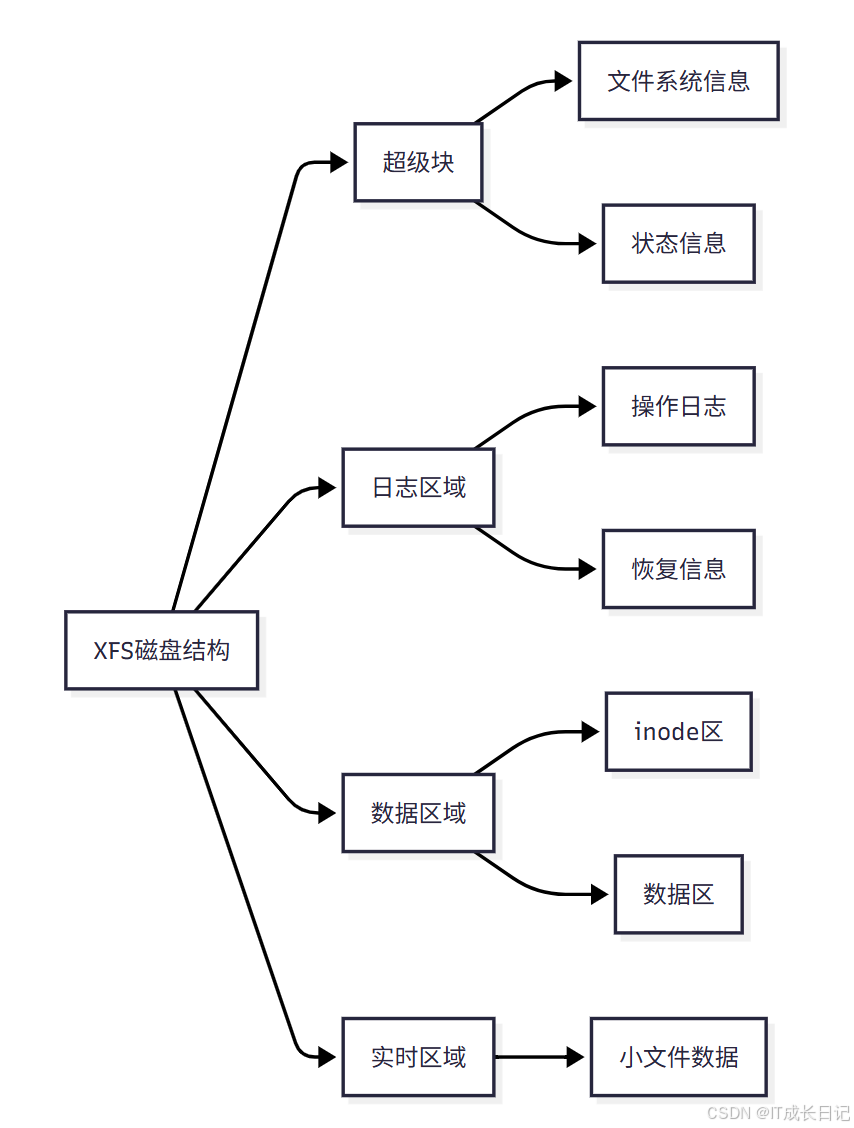

3.2 XFS的磁盘结构
XFS磁盘结构说明：
- 超级块：
- 文件系统信息：文件系统大小、块大小等
- 状态信息：文件系统状态、挂载状态等
- 日志区域：
- 操作日志：记录文件系统的操作
- 恢复信息：用于系统崩溃后的恢复
- 数据区域：
- inode区：存储inode信息
- 数据区：存储文件数据
- 实时区域：
- 小文件数据：存储小文件的直接数据

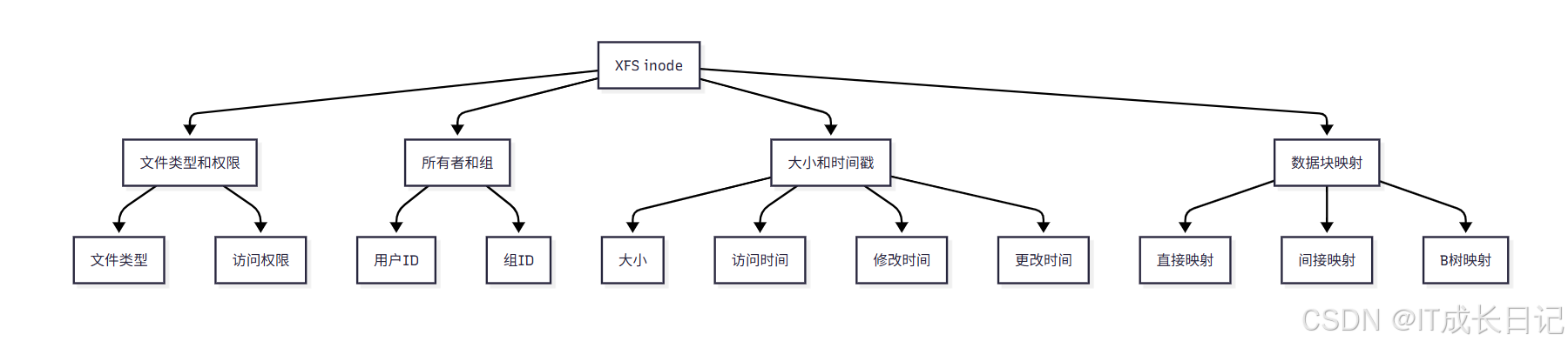

3.3 XFS的inode结构
XFS inode结构说明：
- 文件类型和权限：
- 文件类型：普通文件、目录、符号链接等
- 访问权限：读、写、执行权限
- 所有者和组：
- 用户ID：文件所有者的用户ID
- 组ID：文件所属的组ID
- 大小和时间戳：
- 大小：文件的大小（字节）
- 访问时间：最后访问时间
- 修改时间：最后修改时间
- 更改时间：最后更改时间
- 数据块映射：
- 直接映射：直接指向数据块的指针
- 间接映射：指向间接块的指针
- B树映射：使用B树结构管理大文件的块映射
3.4 XFS的高级特性
3.4.1 在线扩展
- XFS支持在线扩展，可以在不卸载文件系统的情况下扩展文件系统的大小：

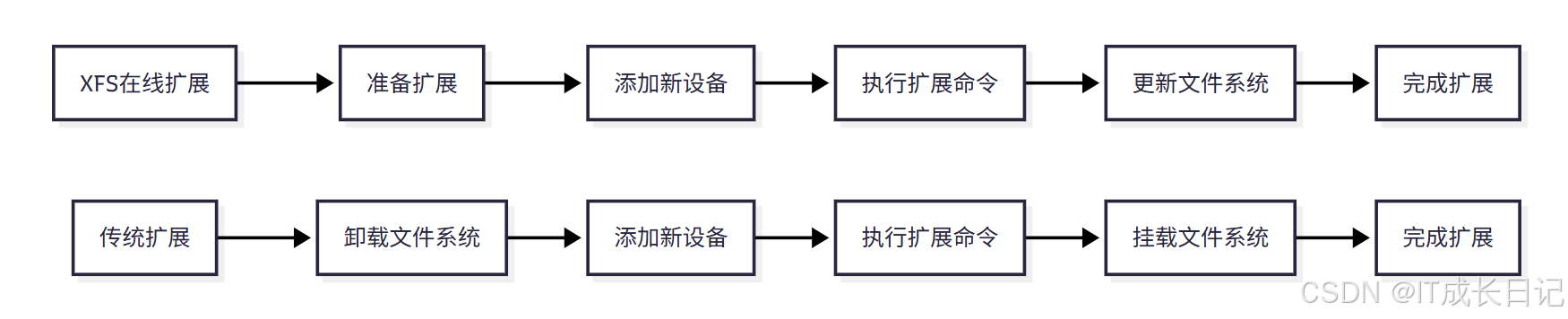

在线扩展流程描述：
- 准备扩展：确定需要扩展的文件系统
- 添加新设备：添加新的存储设备
- 执行扩展命令：使用xfs_growfs命令扩展文件系统
- 更新文件系统：更新文件系统的元数据
- 完成扩展：扩展完成，文件系统可以使用新增空间
在线扩展的优势：
- 不需要卸载文件系统
- 减少系统停机时间
- 提高系统可用性

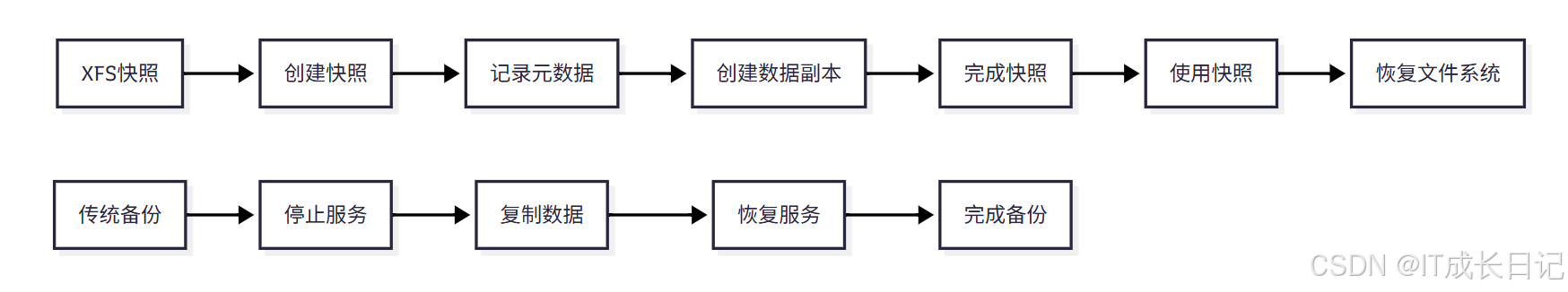

3.4.2 快照功能
- XFS支持创建文件系统快照，可以保存文件系统在特定时间点的状态：
快照功能描述：
- 创建快照：使用xfs_freeze和xfs_admin命令创建快照
- 记录元数据：记录文件系统的元数据状态
- 创建数据副本：创建数据的只读副本
- 完成快照：快照创建完成
- 使用快照：可以使用快照进行数据恢复
- 恢复文件系统：从快照恢复文件系统
快照的优势：
- 无需停止服务即可创建
- 节省存储空间（使用写时复制技术）
- 快速恢复数据
3.4.3 配额管理
- XFS提供了强大的配额管理功能，可以限制用户和组的磁盘使用：

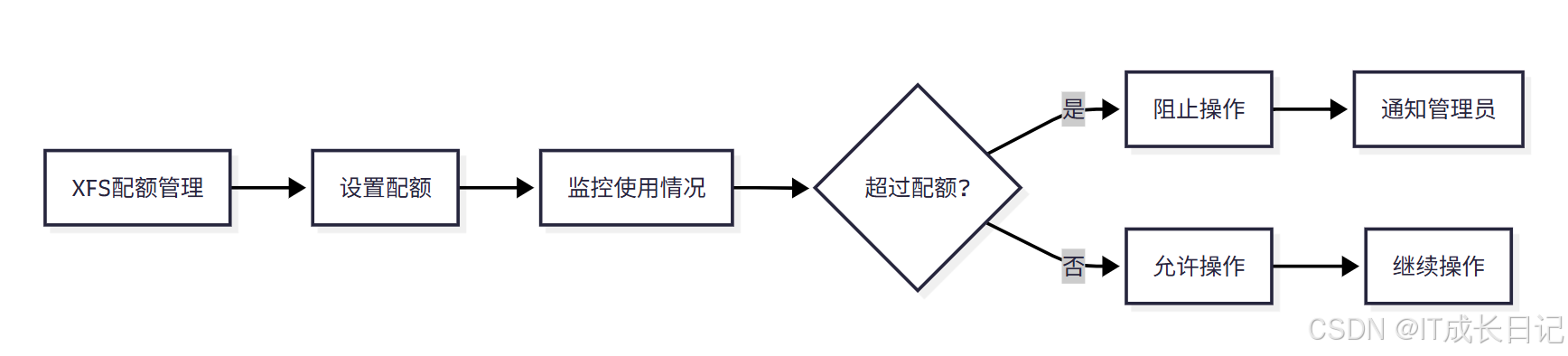

配额管理流程描述：
- 设置配额：为用户或组设置磁盘使用配额
- 监控使用情况：实时监控磁盘使用情况
- 配额判断：
- 如果超过配额，阻止操作
- 如果未超过配额，允许操作
- 阻止操作：阻止超出配额的操作
- 通知管理员：通知管理员配额已超限
- 继续操作：允许在配额范围内的操作
3.5 XFS的性能特点

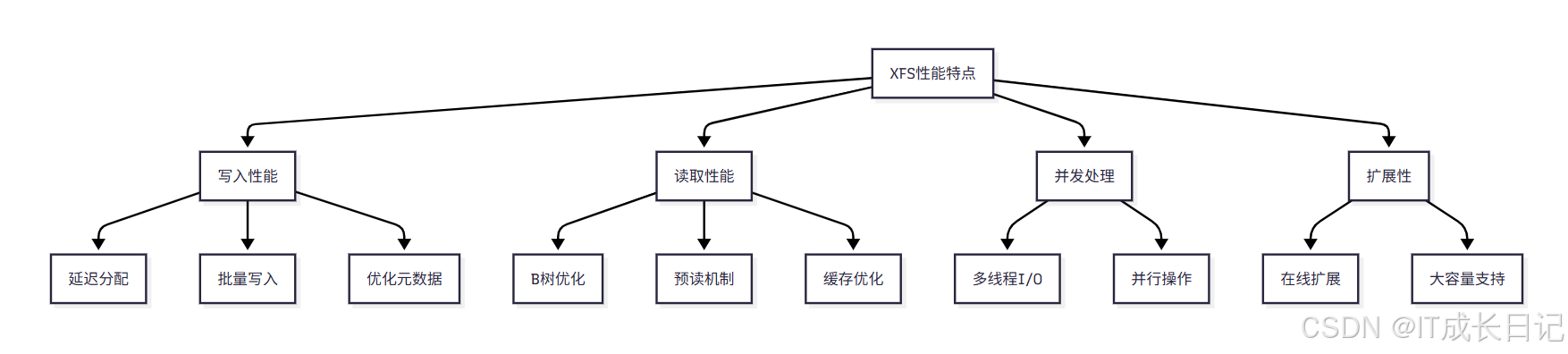

XFS性能特点说明：
- 写入性能：
- 延迟分配：优化写入性能
- 批量写入：优化批量写入操作
- 优化元数据：减少元数据操作开销
- 读取性能：
- B树优化：使用B树结构管理大文件
- 预读机制：预测读取需求，提前加载数据
- 缓存优化：优化缓存使用，提高读取速度
- 并发处理：
- 多线程I/O：支持多线程并行I/O操作
- 并行操作：支持多个进程同时访问文件系统
- 扩展性：
- 在线扩展：支持不卸载文件系统进行扩展
- 大容量支持：支持超大文件系统
4 EXT4与XFS的对比分析
4.1 技术参数对比
| 特性 | EXT4 | XFS |
| 最大文件系统大小 | 1EB | 8EB减1字节 |
| 最大单个文件大小 | 16TB | 16TB |
| 最大文件数量 | 约40亿 | 无限制 |
| 子目录数量 | 无限制 | 无限制 |
| 日志功能 | 有 | 有 |
| 快照功能 | 无（需要第三方工具） | 有 |
| 在线扩展 | 不支持 | 支持 |
| 配额管理 | 基本配额 | 高级配额管理 |
| 碎片管理 | 延迟分配、在线碎片整理 | 延迟分配 |
| 文件系统检查 | 快速检查 | 日志恢复 |
4.2 性能对比
性能对比分析：
- 小文件性能：
- EXT4优势：对小文件的访问性能较好
- XFS一般：对小文件的访问性能一般
- 大文件性能：
- XFS优势：对大文件的读写性能优异
- EXT4一般：对大文件的读写性能一般
- 并发性能：
- XFS优势：支持多线程并发访问
- EXT4一般：并发访问能力一般
- 恢复性能：
- XFS优势：日志恢复速度快
- EXT4一般：恢复速度一般
4.3 适用场景对比
4.3.1 EXT4适用场景

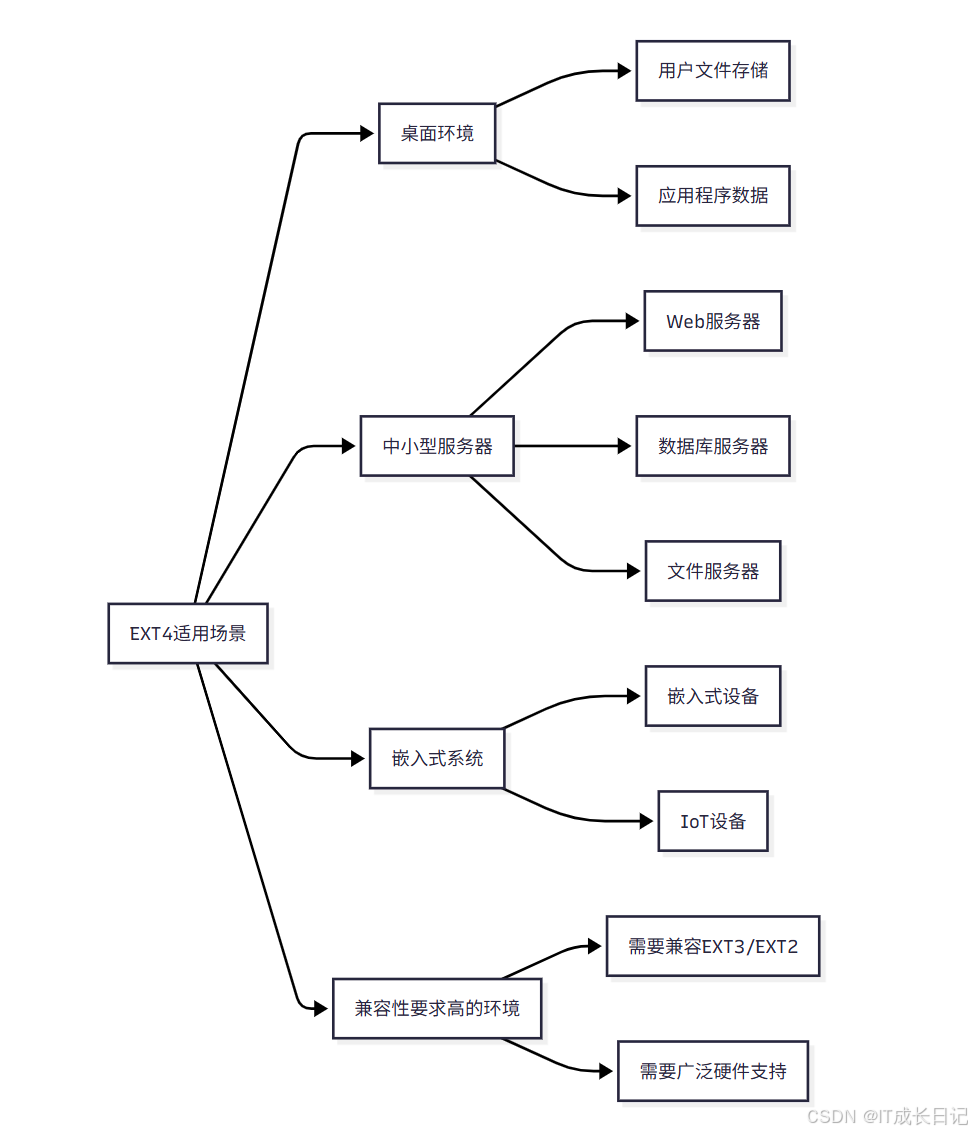

EXT4适用场景：
- 桌面环境：
- 用户文件存储：存储用户文档、图片等
- 应用程序数据：存储应用程序产生的数据
- 中小型服务器：
- Web服务器：存储网站文件、数据库等
- 数据库服务器：存储数据库文件
- 文件服务器：提供文件共享服务
- 嵌入式系统：
- 嵌入式设备：运行在资源受限的设备上
- IoT设备：物联网设备的存储需求
- 兼容性要求高的环境：
- 需要兼容EXT3/EXT2：需要向后兼容的场景
- 需要广泛硬件支持：硬件兼容性要求高的场景

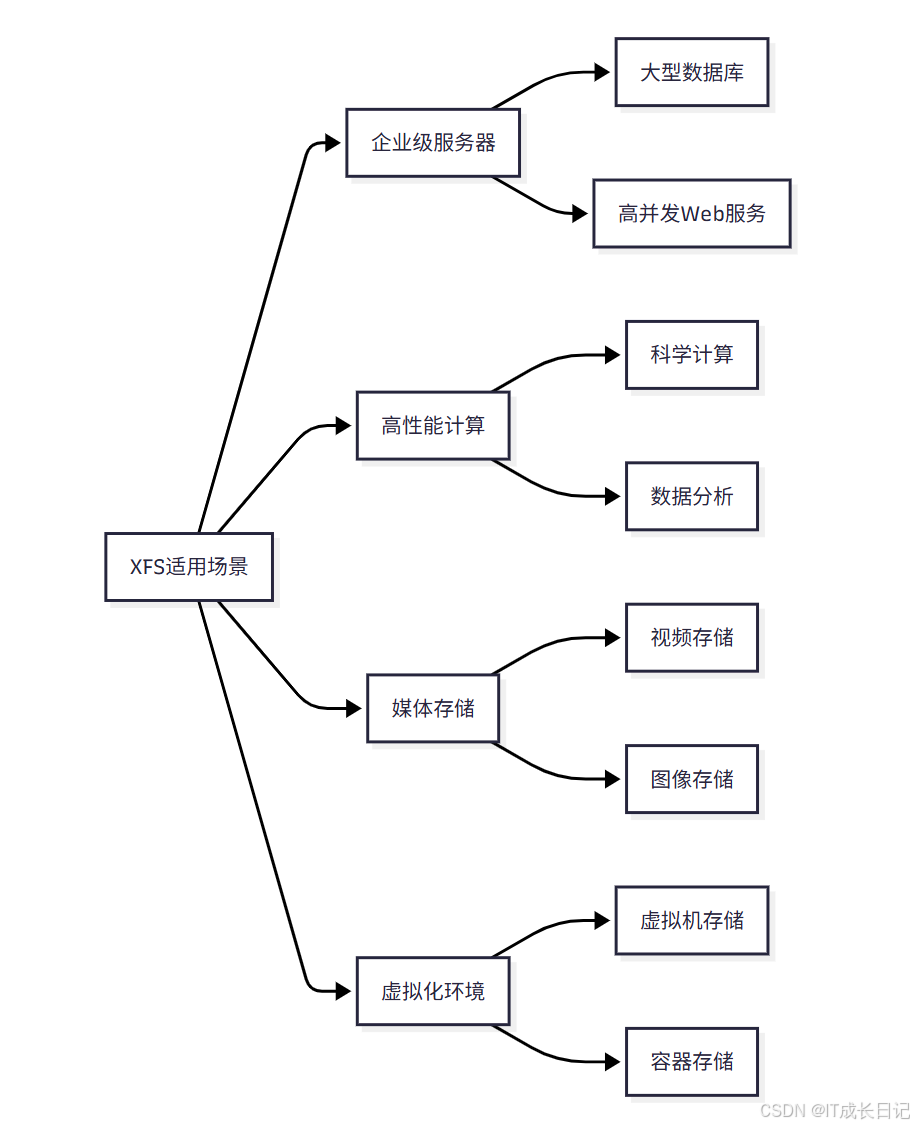

4.3.2 XFS适用场景
XFS适用场景：
- 企业级服务器：
- 大型数据库：存储大型数据库文件
- 高并发Web服务：处理大量并发请求
- 高性能计算：
- 科学计算：处理大规模科学计算数据
- 数据分析：处理大数据分析任务
- 媒体存储：
- 视频存储：存储高清视频文件
- 图像存储：存储大量图像文件
- 虚拟化环境：
- 虚拟机存储：存储虚拟机磁盘文件
- 容器存储：存储容器镜像和数据
5 总结
EXT4特点：
- 优势：广泛的硬件支持、良好的兼容性、成熟稳定、易于维护
- 劣势：不支持在线扩展、快照功能需要第三方工具、大文件性能一般
- 适用场景：桌面环境、中小型服务器、嵌入式系统、兼容性要求高的环境
XFS特点：
- 优势：高性能大文件处理、在线扩展、快照功能、高级配额管理、优秀的并发性能
- 劣势：硬件支持相对较少、兼容性较差、维护相对复杂
- 适用场景：企业级服务器、高性能计算、媒体存储、虚拟化环境
EXT4和XFS作为Linux系统中最主流的两种文件系统，各有其特点和适用场景。在实际应用中，我们需要根据具体需求选择合适的文件系统，并进行适当的优化和维护，以确保系统的稳定、高效运行。
