术语
WLAN ：Wireless Local area network
WIFI : Wireless Fidelity
MAC : media access control
LAN : local area networkWFD : wifi displayWPA ：WIFI protected access
WEP : Wired Equivalent Privacy (WEP)
WPS : WIFI Protected Setup协议名词
MAC : media access control

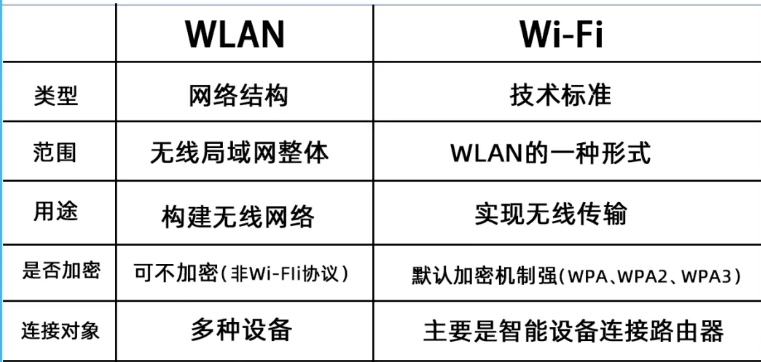

LAN : local area network1、WLAN与WIFI
WLAN是一种广义无线局域网技术，包含蓝牙、Zigbee、WIFI等
2、802.11 WIFI无线网络标准演进

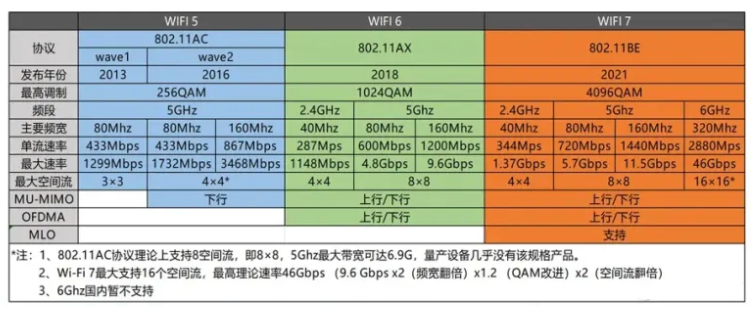

3、WIFI5、WIFI6和WIFI7的最高速率对比
WIFI7应用场景：https://mp.weixin.qq.com/s/5RyX14Hnit9XWLwW84xPiQ
wifi-7支持802.11.ac和802.11ax吗？ Wi-Fi 7（802.11be）在设计上完全支持向下兼容Wi-Fi 5（802.11ac）和Wi-Fi 6（802.11ax），这是Wi-Fi标准演进的固有特性。
4、WIFI网络中的各个角色（元件）
1、STA : station
2、AP : access point
3、DS ： Distribution system
4、SSID : Service Set ID 服务集识别码 - AP的网络名称
5、BSSID : Basic Service Set ID 基础服务集识别码 - AP的MAC地址
6、BSS ：Basic Service Set 基础服务机
WM : Wireless Medium 无线媒介
ESS : Extended Service Set 扩展服务集 （由多个BSS组层）
ESSID : Extended Service Set ID 扩展服务集标识

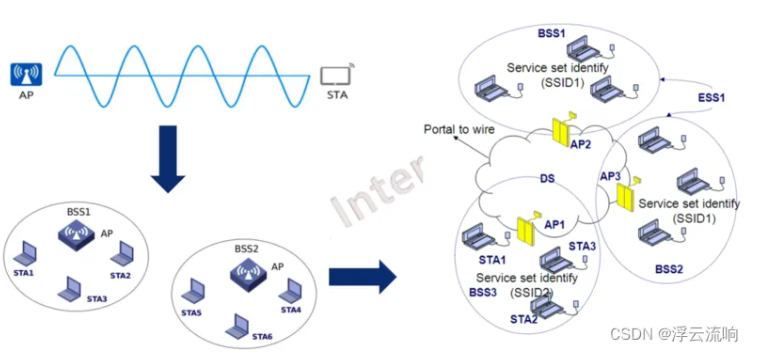

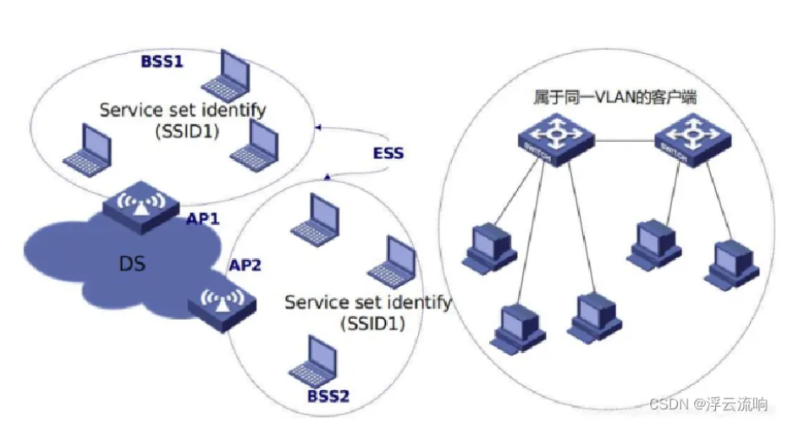

1）网络拓扑架构图
5、802.11权威指南
涉及的机构单位
IEEE : 电子电机工程协会，制定电子设备标准，包括各种不同的通信技术；
WIFI联盟 ： 贸易协会、测试机构（WIFI认证）及标准制定机构所组成；
1）OSI与TCP/IP

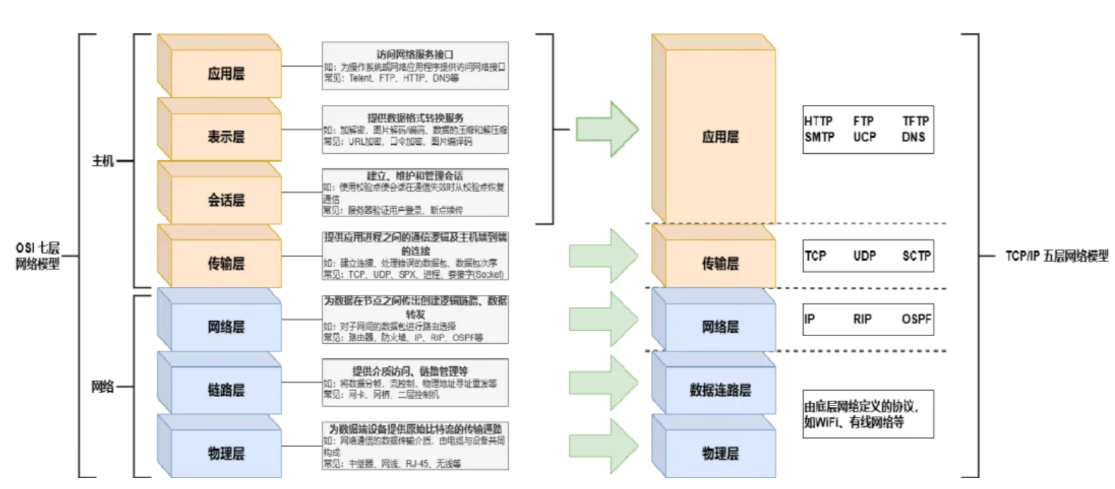

1、OSI七层网络模型Open System Interconnection Reference Model（从上至下，从宏观上定义软件和硬件）- 大家都遵守的计算机网络模型，使得不同架构的计算机网络都能实现互连
在工程应用中(比如linux)，将OSI简化为TCP/IP五层网络模型，比如在unix系统中根据TCP/IP协议来实现网络软件框架（可以理解为中间件，也常称为socket通信），上层调用对应的socket接口实现网络数据的发送和接收。
2、一般协议中的各层软件实现和硬件实现（不一定完全对应，尤其是数据链路层，软件实现或硬件实现 具体情况具体分析）
对于PHY，一定是硬件实现，软件工程师可简单了解即可
MAC 是一组用于决定如何访问介质与传送数据的规则（数据帧格式-MAC帧），即发出的数据如何给对方正确接收
2）IEEE 802.11协议簇介绍
1、IEEE802家族
IEEE802家族是由一些列局域网(Local area network，简称LAN)技术规范所组成的，802.11是其中之一。IEEE802规范的重心放在OSI模型的最下面两层，因为它们同时涵盖了物理层(physical，简称PHY)与数据链路层（data link）组件。
2、为啥IEEE802重点是定义数据链路层和物理层？与OSI模型的关联？
1）网络设备多种多样，路由器、交换机、以太网、WIFI，蜂窝网，OSI统一定义，大家都遵守OSI，既然软件和硬件有成熟的实现，那么肯定复用已有的，IEEE 802就是基于OSI来定义的，在这基础上定义差异化部分，进一步地，因为WIFI是后面才流行发展起来，基于IEEE802框架，新增WIFI部分的规范（加入一些新的网络元件和一堆新的术语），即802.11
2）那就是为什么 无论是有线网、无线网络，都可以使用socket接口来收发数据！

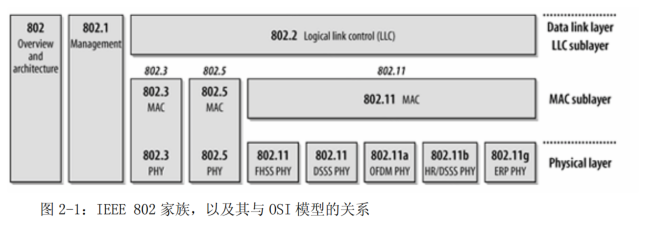

3）总的来说OSI与802的关联如下
3）802.11
1、Preface
1、802.11是什么？
1）无线技术很多种，其中802.11在历史发展洪流中脱颖而出，WIFI无线技术就是由802.11所描述；
2）读标准规范技术手册都是十分枯燥，掌握本质和框架，细节交给AI；
2、802.11规范了哪些内容？怎么对待802.11
1）ISO、TCP/IP、IEEE802.11、802.11都是一些理论规定，无论何种架构的计算机网络设备和软件都参照这些理论来设计（路由器、WIFI模组、基站、蜂窝网3G/4G/5G），
2）802.11规范了方方面面，从硬件到软件，整个网络的不同设备都有描述，不同设备下的不同岗位的关注重点是不同的；
3）802.11描述了很多细节，这些细节我们需要掌握？面对如此成熟的体系，中间件部分不需要我们去设计，甚至基本都不会出现问题，我们应该是从宏观上去了解（掌握基本术语、流程 都要背下来），达到能分析较为上层(应用程序)/ 底层（WIFI驱动）的异常，这些都是不同厂家自行实现的部分。
比如定位问题思路 -> 确定是哪个通信流程出了问题 -> 对应流程的数据包是否出现异常 -> 从而解决
4）只有在设计新的网络协议的情况下才要求去彻底掌握各方面的细节！比如实现自家专用的网络协议，规范中应该有很多能裁剪的流程和数据格式，那样针对某产品/某场景达到最佳实现；
3、为什么要遵守802.11规范？
1）无线设备如此之多，为了能够互相对接起来，让厂家的产品嵌入到到wifi这个生态，就必须遵循规范，数据通信流程和每个流程所对应的数据格式 差一点都不行；
2、网络协议如何落地到软件实现？
1、802.11协议在硬件层面、软件层面起到什么作用？
1）MTK/ATBM/AIC等WIFI芯片厂家设计硬件是都要根据802.11来进行硬件设计，实现的细节可以不同，接口要一致；
2）linux/windows/IOS/android等各个系统厂家都是根据802.11来进行软件设计，但实现细节可以不一样的，各个层级和接口 要符合规范，比如kernel中的inet
inet的描述
android\kernel\fusion\4.19\net\ipv4\af_inet.c
* INET An implementation of the TCP/IP protocol suite for the LINUX* operating system. INET is implemented using the BSD Socket* interface as the means of communication with the user level.** PF_INET protocol family socket handler.
2、因此学习某一平台下的网络设备（比如linux下的无线网络设备），当然要了解802.11，先掌握基本的术语和流程，再去研究代码实现，遇到细节再回来反查802.11规范。
3、802.11通信认证框架
WIFI正式传输数据之前，要先完成连接（由supplicant负责），包括找出环境中的网络、输入密码完成连接，后续才可以向对方请求数据（STA->AP）
4）802.11 MAC
MAC帧分类（纯数据格式定义，这里就不一一展开）
1）数据帧
2）控制帧
3）管理帧
6、利用AI分析复杂且枯燥的协议帧
1）我们应当掌握整体框架，细节分析交给AI，那样才是最高效的！
