本案例是通过开疆智能Profibus转Profinet网关将费托斯阀岛接入到西门子1200PLC的配置案例。

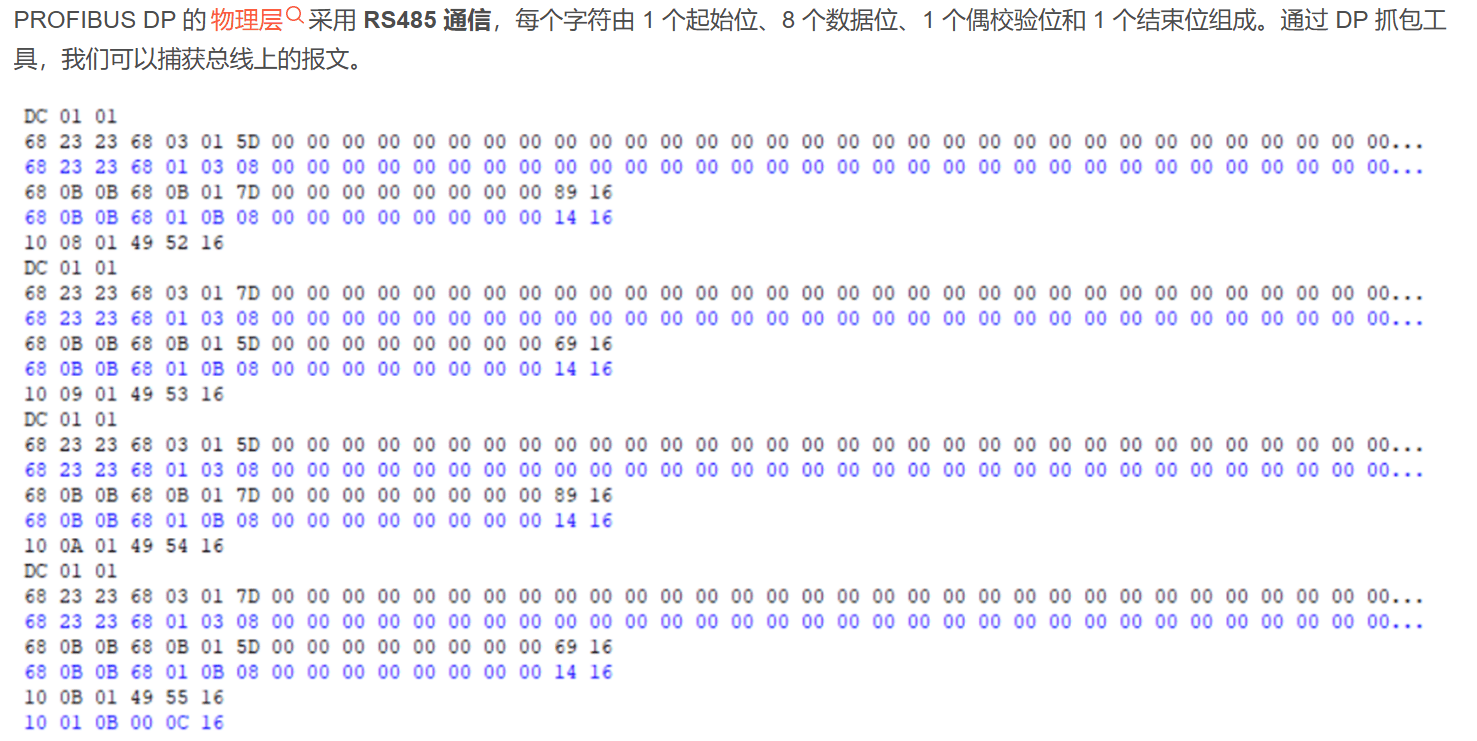

首先我们先了解一下Profibus报文以及他的通讯原理。

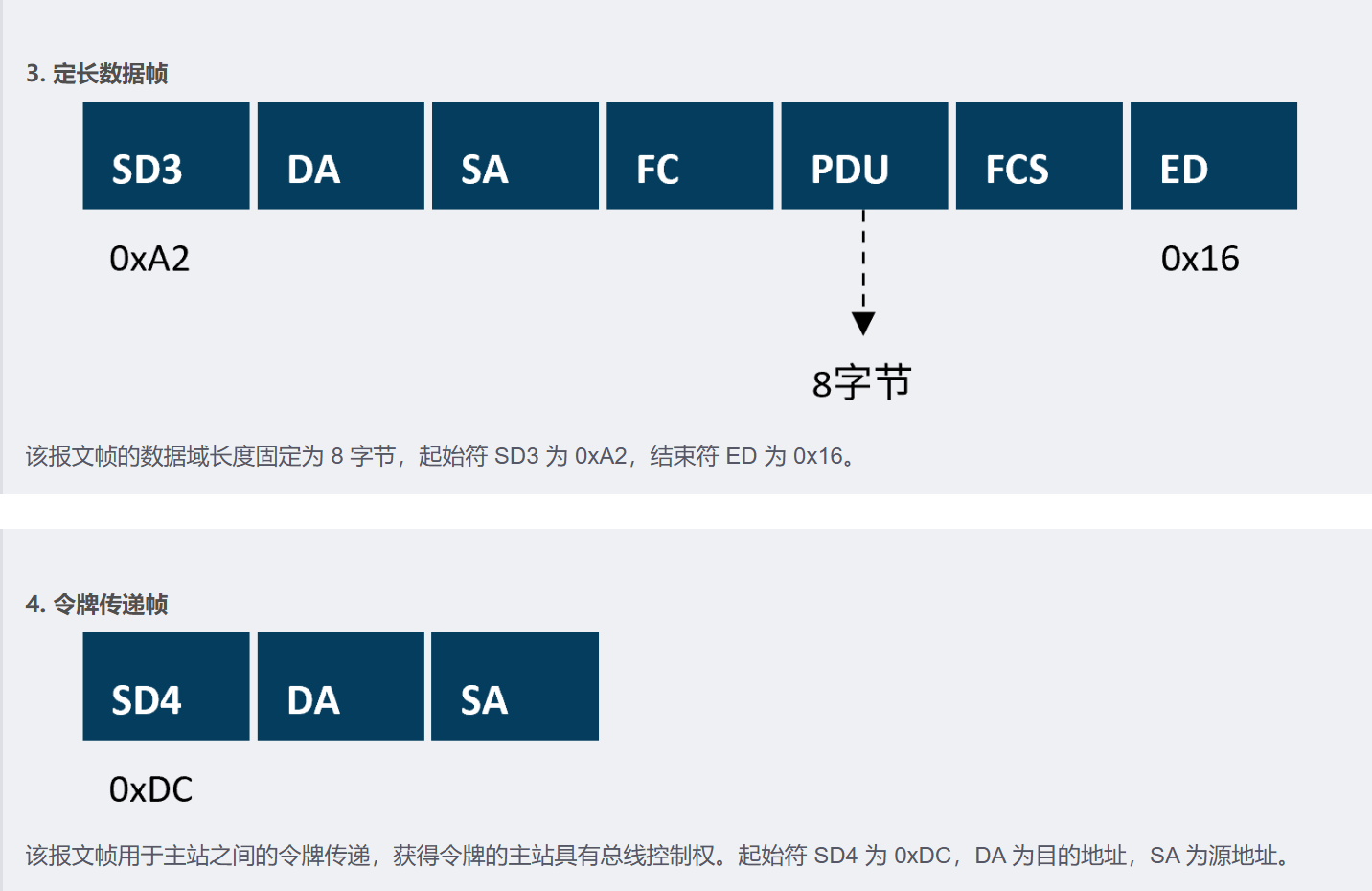

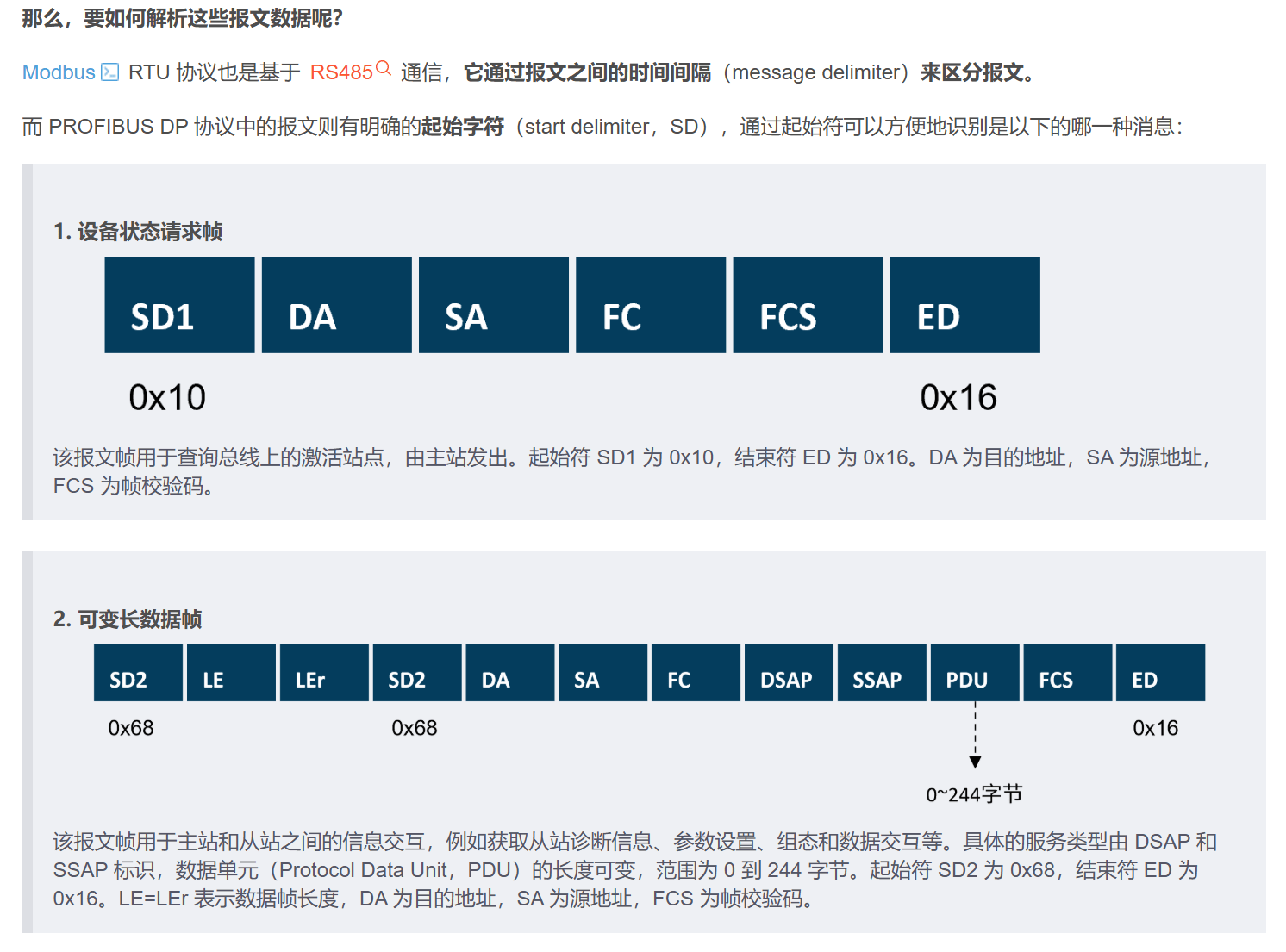

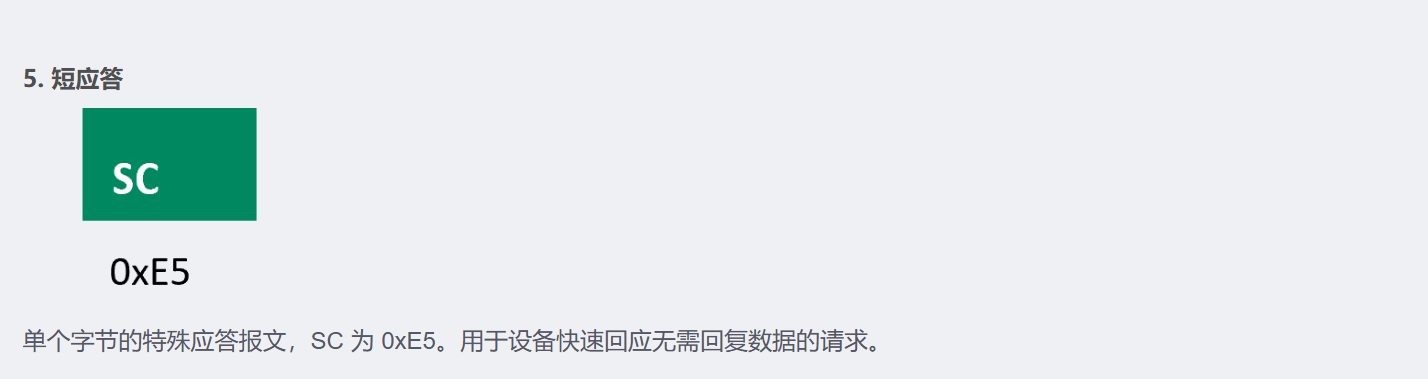

除了起始符 SD 和结束符 ED 这些固定数值之外，还有功能码（Function Code, FC）和服务访问点（Service Access Points, SAP）来具体定义报文的功能。但是，它们的定义比较复杂。对于新手来说配置及理解通讯过程非常困难。

但是通过开疆智能研发的Profinet转Profibus网关则无需对通讯层面担忧，网关会自动进行通讯协议转换，客户只需要对实时数据进行处理即可。

配置过程

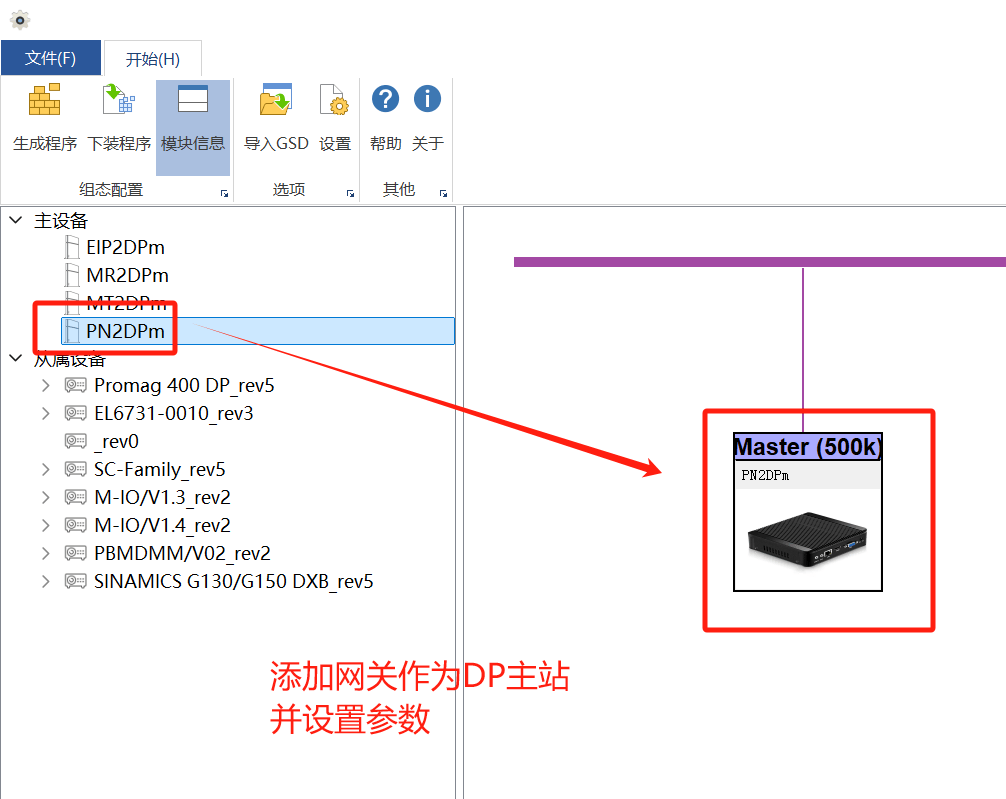

1. 打开网关配置软件“”新建项目并添加模块PN2DPM并设置参数

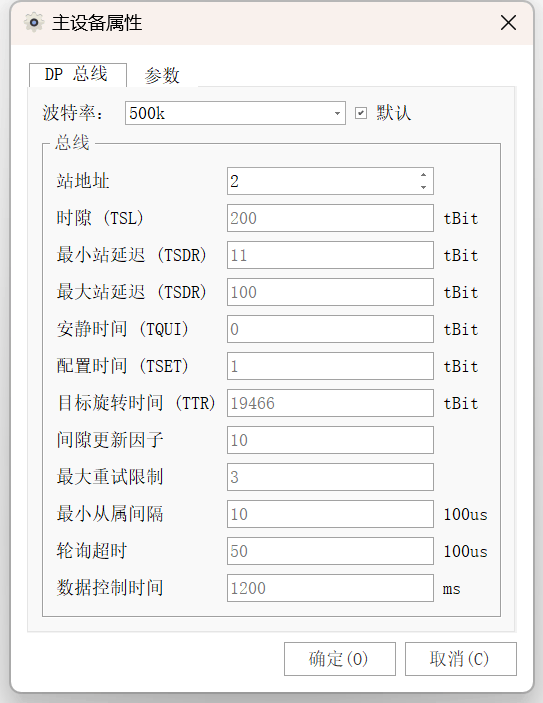

2. 设置网关的Profibus参数。如站地址，波特率等。（一般是1.5M）

3. 设置Profient参数，与PLC组态保持一致，主要是设置网管的设备名称及IP地址

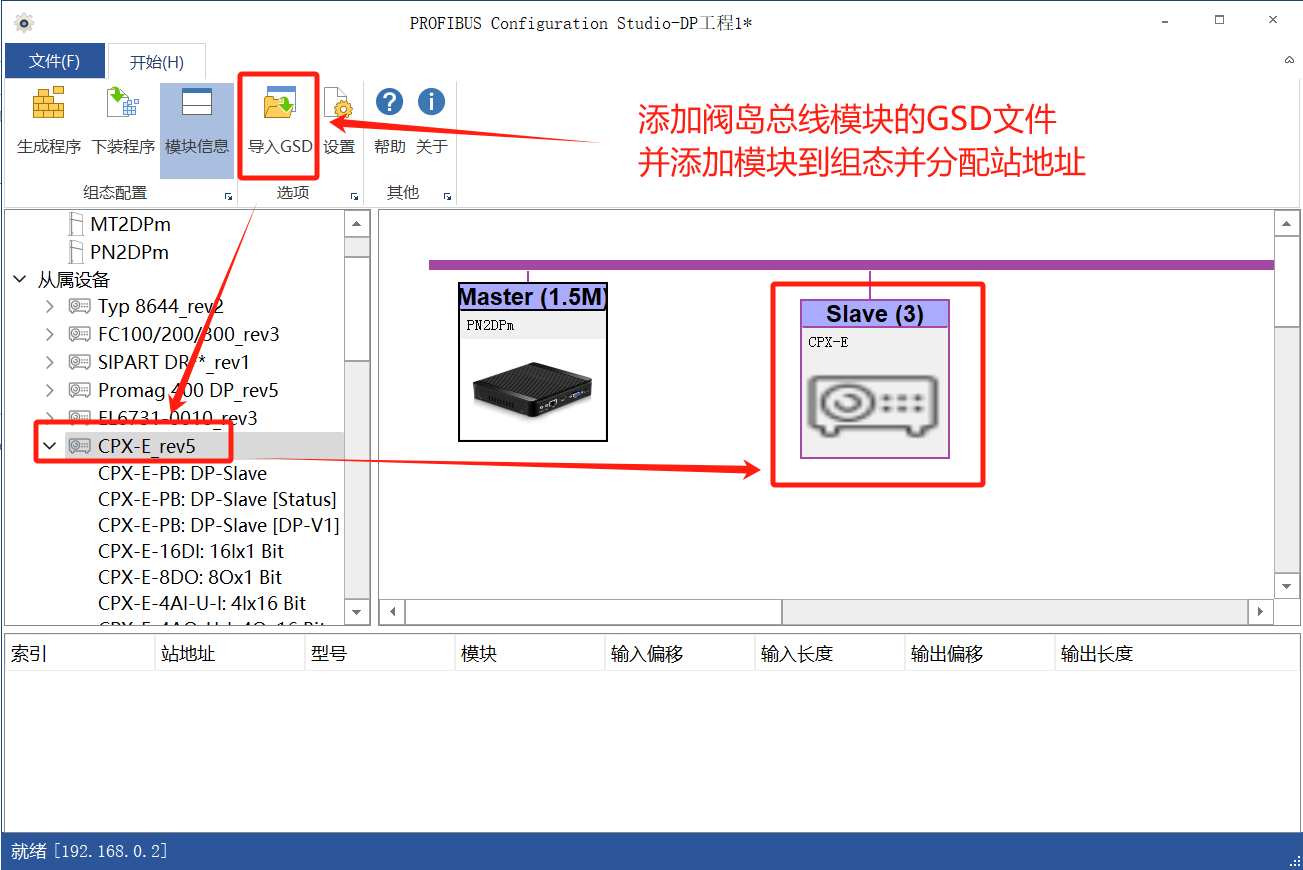

4. 将总线模块的GSD文件导入网关配置软件（注意，此处导入的是Profibus从站的GSD，并非Profinet所用的GSD）并添加从站设置好站地址。

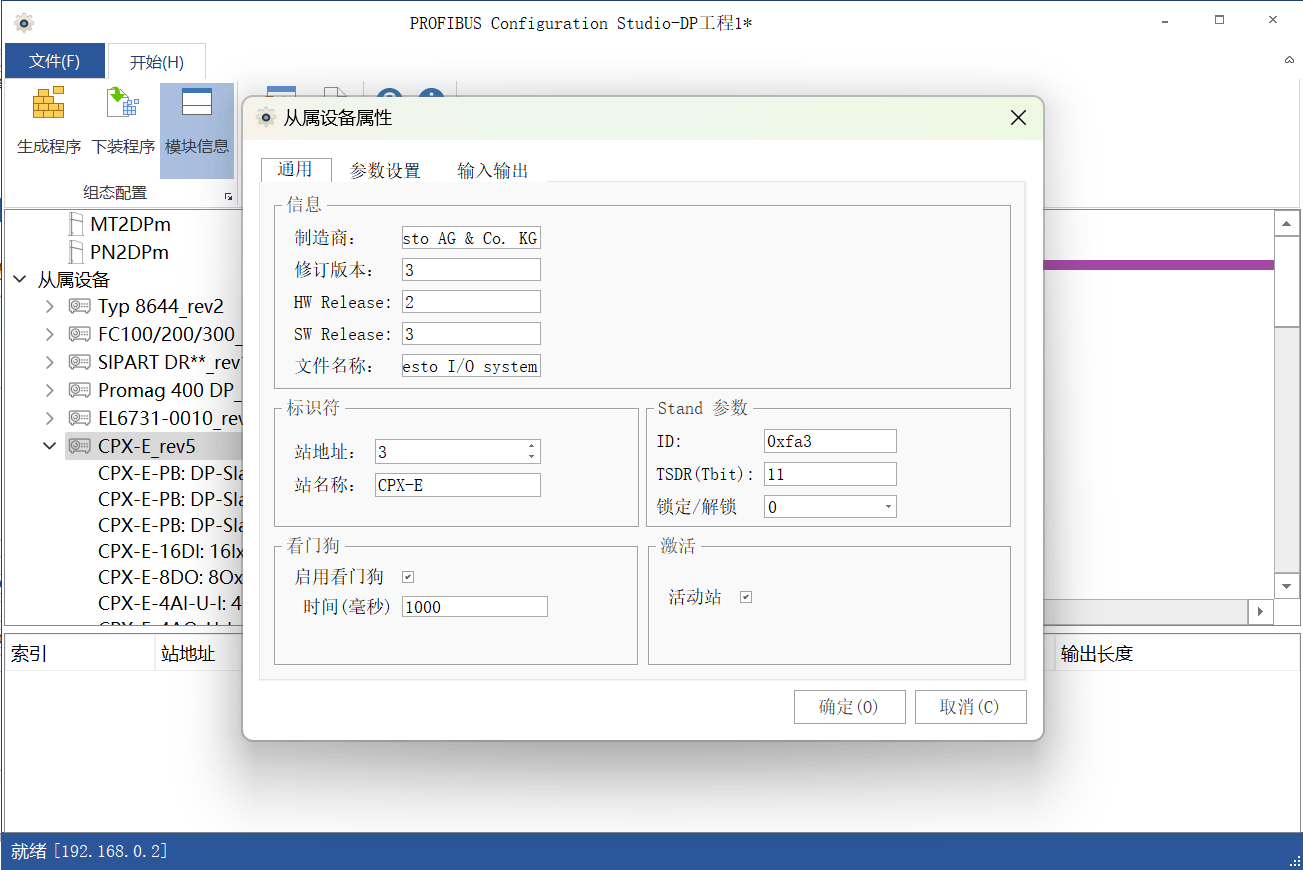

5. 双击阀岛从站模块，配置所需要的参数，其中通用参数除战地址外保持默认即可。

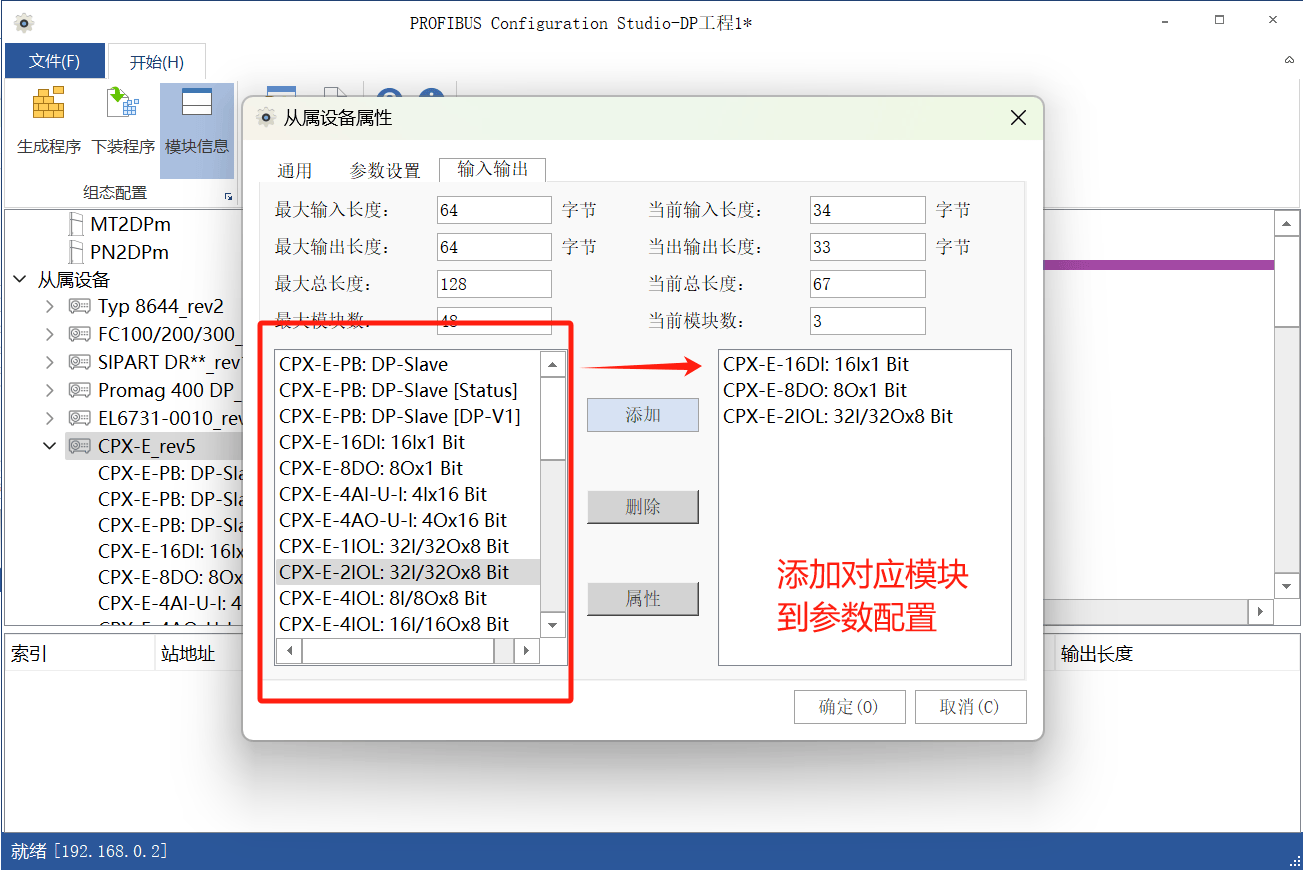

6. 添加对应模块的参数，如本例中使用的IO模块

7. 到此网关配置结束，开始配置PLC一侧网关的Profinet参数。

Profinet一侧设置

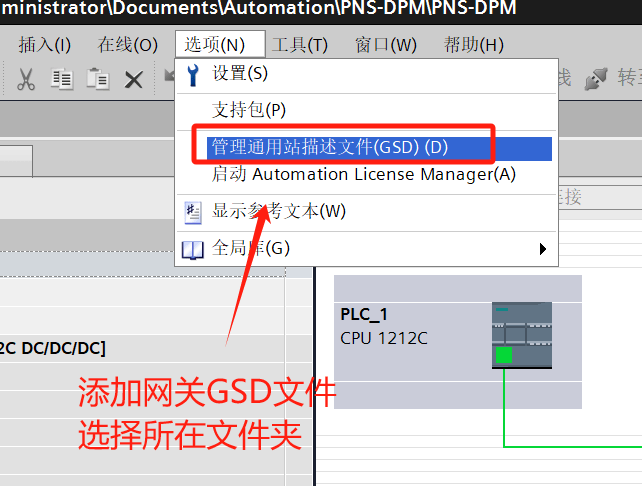

1. 打开西门子组态软件进行组态，导入网关在Profinet一侧的GSD文件。

2. 新建项目并添加PLC，导入GSD文件。

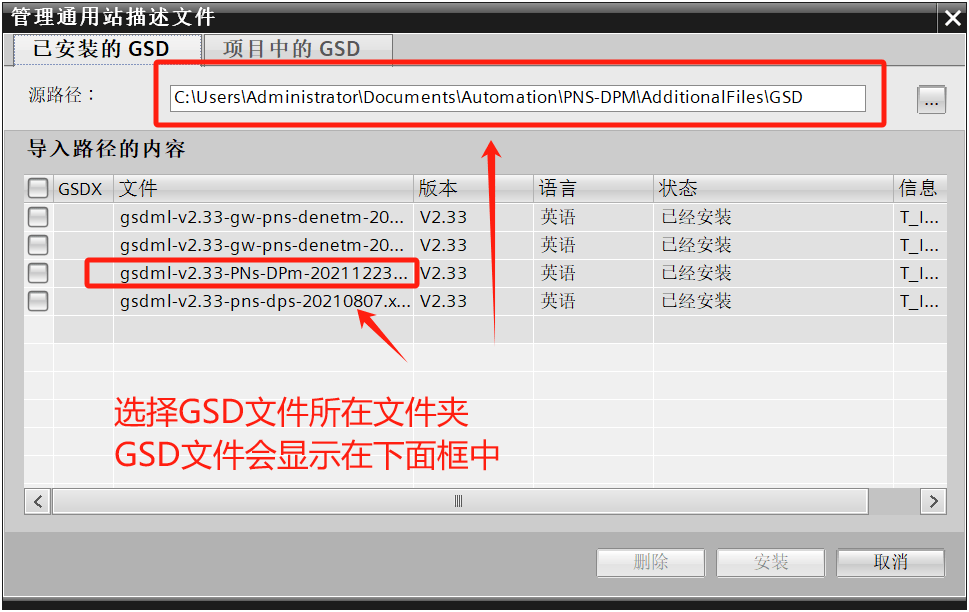

3. 找到GSD所在文件夹，当GSD显示在下方框中。

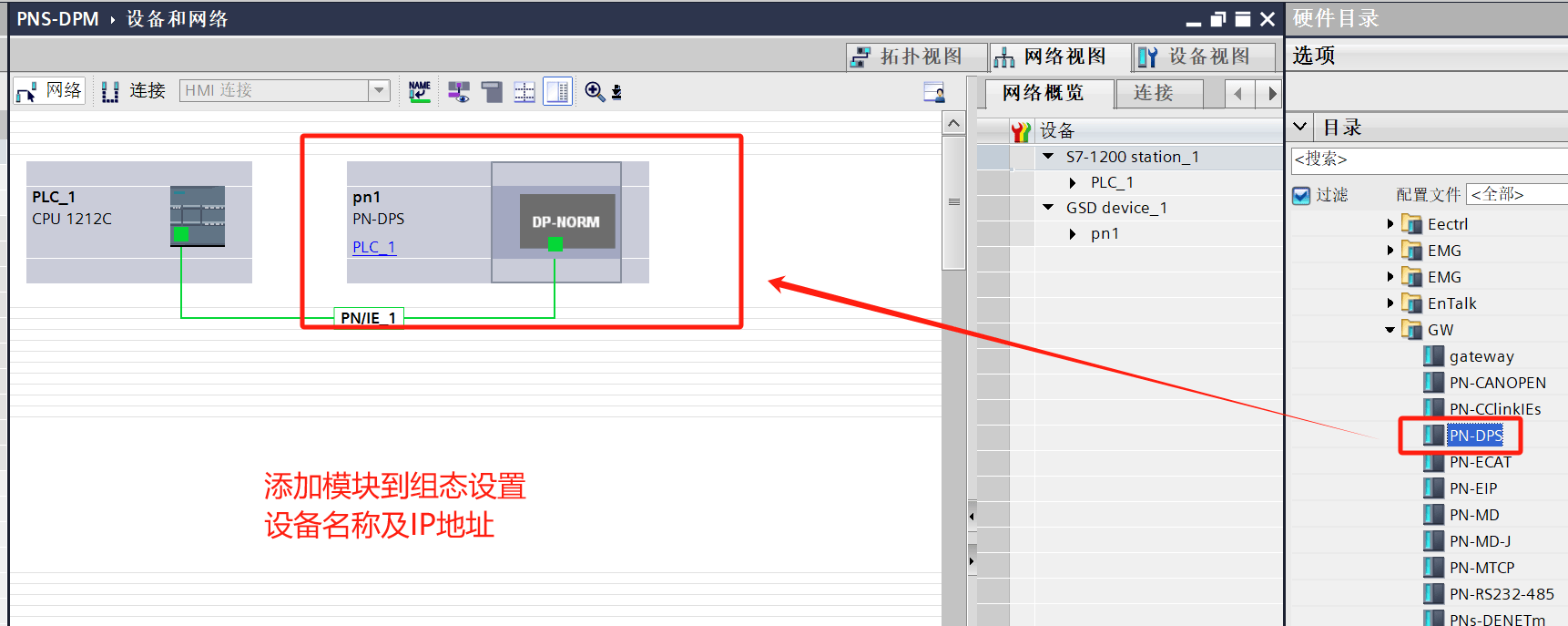

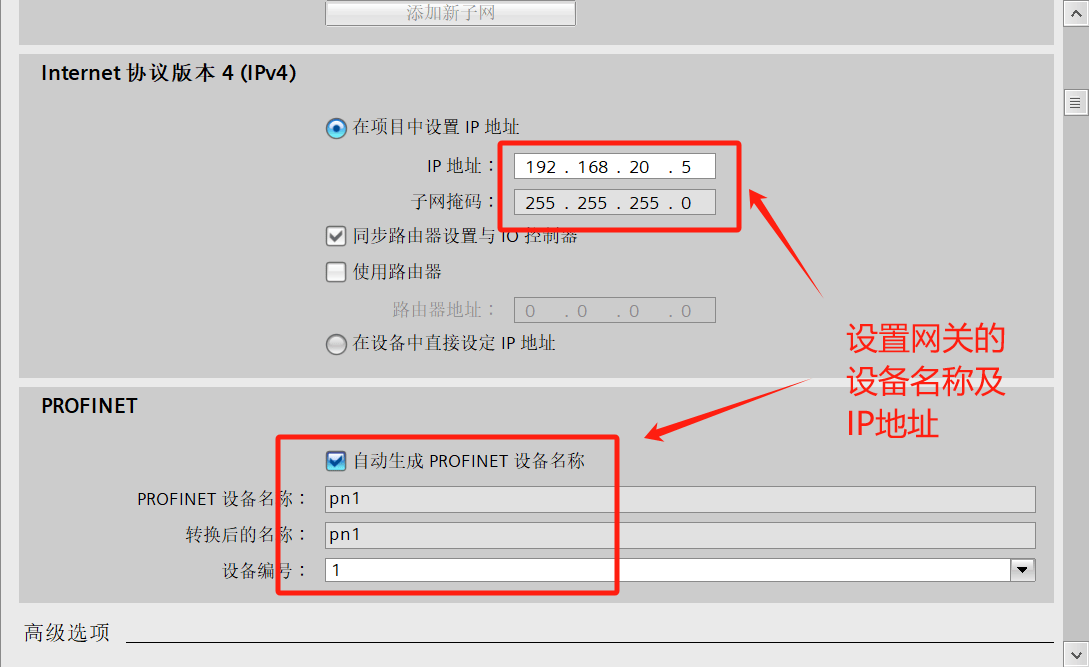

4. 添加网关模块到组态，设置并分配网关的设备名称及IP地址

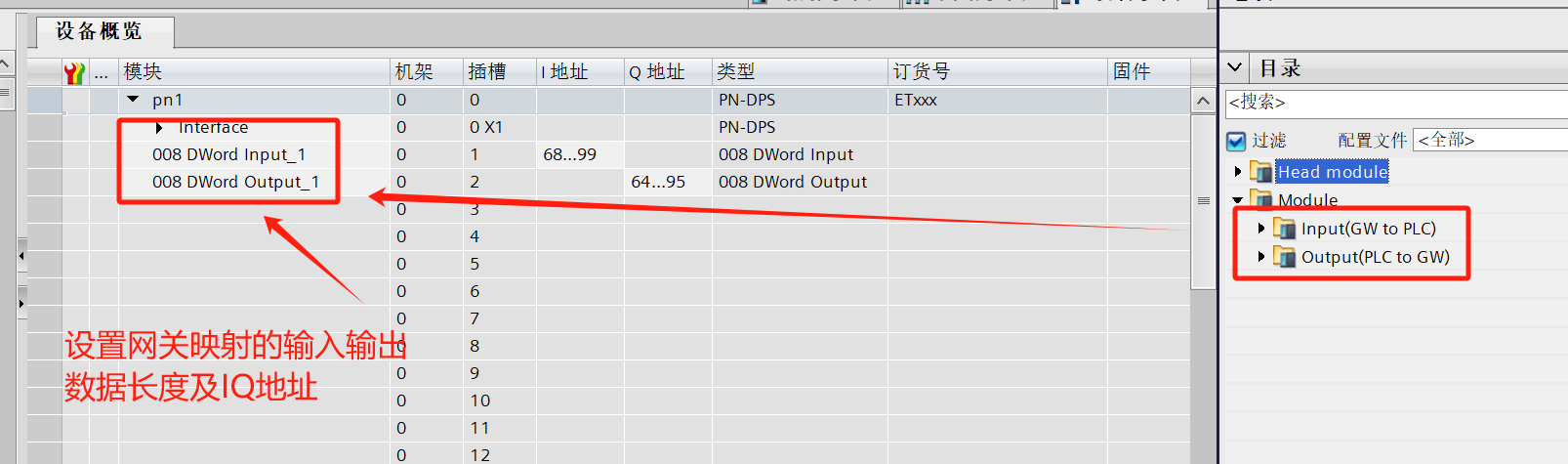

5. 分配网关映射的数据长度与地址。

6. 完成后下载组态到PLC。

到此，网关全部的配置完成，全部设备上电并连接后，网关PWR,SYS,OK及RUN灯常亮FAL与ERR灯灭即代表设备正常工作。
