PCIe-PCI、PCIe中断机制概述

PCI、PCIe中断概述

PCIe 中断机制在继承 PCI 传统中断（INTx）的基础上，引入了更高效的 MSI/MSI-X 方案，以提升设备性能并减少 CPU 轮询开销。以下是核心要点及技术演进：

INTx（传统中断）
- 原理：通过物理引脚（INTA#~INTD#）发送电平信号，经中断控制器（如PIC/IO APIC）转换为中断请求（IRQ），CPU 通过中断向量表调用 ISR。
- PCIe 兼容性：PCIe 设备虽无物理引脚，但通过 Assert_INTx/Deassert_INTx 消息报文模拟电平变化，实现软件兼容。
- 局限：共享中断线易冲突，且需等待所有设备中断响应完成才能清除信号，效率低。
MSI/MSI-X（消息信号中断）
- 原理：设备直接向 Host 预设的内存地址写入特定数据（Message Data），触发内存写 TLP 报文提交中断，无需物理线路。
- 优势：
  - 无共享冲突：每个中断向量独立，避免 INTx 的共享瓶颈。
  - 数据一致性：中断写入操作严格按事务顺序执行，确保数据先于中断到达内存。
  - 扩展性：MSI 支持 32 个连续中断向量；MSI-X 支持 2048 个非连续向量，适用多队列设备（如网卡/NVMe）。
- 配置：通过 PCIe Capability 结构（Message Address/Data 寄存器）动态设置。

INTx 流程

graph LR
A[设备触发INTx] --> B[中断控制器转换IRQ]
B --> C[CPU 中断应答]
C --> D[获取中断向量]
D --> E[执行ISR]

MSI/MSI-X 流程
```
graph LR
A[设备写Message Address] --> B[生成Memory Write TLP]
B --> C[Host 解析为中断请求]
C --> D[直接触发对应ISR]
```
- 优化点：
  - 消除物理信号延迟，中断响应更快。
  - 支持 中断聚合（Interrupt Coalescing），合并多个请求减少 CPU 负载。

中断号分配
- PCIe 设备扫描时，内核通过 of_irq_parse_and_map_pci() 解析设备树中断路由，分配虚拟中断号（virq）并写入配置空间 Interrupt Line 寄存器。
- 驱动通过 request_irq(pci_dev->irq, ISR) 注册中断处理函数。

配置空间关键寄存器

性能问题解决
- 中断风暴：优化 ISR 逻辑，将耗时操作移至下半部（如 tasklet）。
- 虚拟化支持：MSI-X 的向量隔离特性更适配虚拟化环境，避免 VM 中断干扰。

优先选用 MSI-X：尤其多队列设备（如 25G 网卡），避免向量数量瓶颈。
中断均衡：多核系统中，利用 irqbalance 将中断分发不同 CPU 核心。
错误处理：
- 使能 PCIe AER（高级错误报告），结合 PERR#/SERR# 捕获物理层错误。
- MSI 中断丢失时，检查 Capability 结构中的 Pending Bits 状态。

物理实现原理

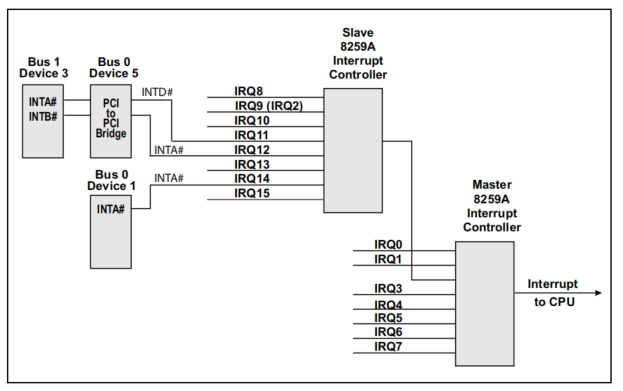

- PCI设备通过边带信号引脚（INTA#~INTD#）发送电平触发的中断请求，经中断控制器（如8259 PIC）转换为CPU可识别的INTR信号。
- 共享冲突问题：多个设备共用同一中断线（Wire-OR连接），需等待所有设备中断响应完成才能释放信号，导致延迟增加。
PCIe的兼容性改造
- 虚拟化实现：PCIe取消物理引脚，改用 Assert_INTx/Deassert_INTx消息报文 模拟电平变化（如Assert_INTA消息对应下降沿）。

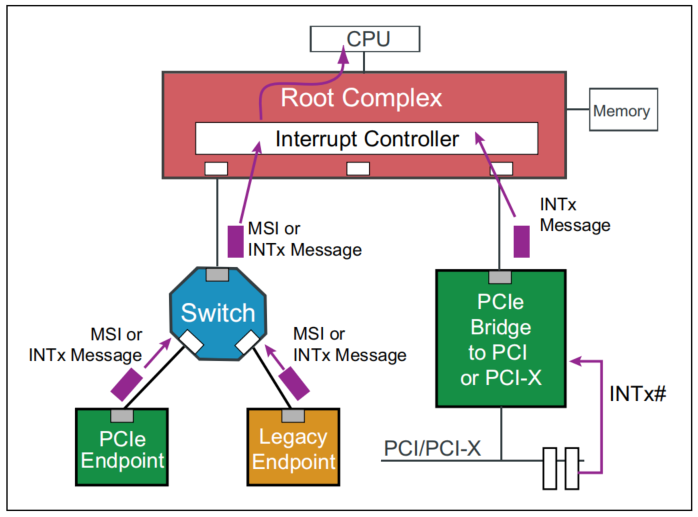

- 桥接转换：PCIe-to-PCI桥将下游PCI设备的物理INTx#信号转换为上游的INTx消息（见图表映射关系）。
```
graph LR
A[PCI设备物理INTx#] --> B[PCIe-PCI桥]
B --> C[转换为INTx消息TLP]
C --> D[Root Complex]
D --> E[中断控制器]
```
配置空间关键控制
- Interrupt Pin寄存器：标识设备使用的中断引脚（0=无，1=INTA#，2=INTB#等）。
- Command寄存器bit3：置1禁用INTx（仅影响传统中断，不影响MSI）。

核心机制
- 内存写入替代物理信号：设备向Host预设的Message Address写入Message Data，触发Memory Write TLP提交中断。
- 本质辨析：虽名为“Message”，实为Posted Memory Write事务，非PCIe Message TLP类型。
技术优势
- 无共享冲突：每个中断向量独立，避免INTx的线竞争。
- 数据一致性：MSI写操作与数据TLP遵从PCIe事务顺序规则（同TC/VC路径下保证先后顺序）。
- 扩展能力：
  - MSI：支持32个连续中断向量
  - MSI-X：支持2048个非连续向量，适用多队列设备（如NVMe SSD、25G网卡）。
配置与实现
- Capability结构：通过PCIe配置空间的MSI/MSI-X Capability寄存器配置地址与数据。
- TLP格式约束：
  - Length=1 DW，First BE=1111b，Last BE=0000b
  - No Snoop 和 Relaxed Ordering 必须置0。
- 驱动使能：Linux中调用pci_enable_msi()或pci_enable_msix()激活。

INTx的局限性
- 虚拟线映射复杂性：PCIe交换机需按设备号转换INTx消息类型（如Dev1的INTA#可能映射为上游INTB#）。
- 电平保持问题：中断服务程序需手动读取状态寄存器确认中断，易因异步信号导致竞争。
MSI/MSI-X最佳实践
- 中断聚合（Coalescing）：合并多次事件触发单次中断，减少CPU负载（如网卡收包场景）。
- 多核负载均衡：MSI-X支持向量绑定不同CPU核心，结合irqbalance优化响应延迟。
- 错误恢复：MSI丢失时检查 Pending Bits 状态，结合AER（Advanced Error Reporting）捕获ECRC错误。
系统兼容性
- 混合模式风险：同时启用INTx和MSI可能导致未定义行为，建议驱动中显式禁用INTx。
- 虚拟化支持：MSI-X的向量隔离特性更适配虚拟化环境（如SR-IOV），避免VM间中断干扰。
