基于FPGA的超声波显示水位距离，通过蓝牙传输水位数据到手机，同时支持RAM存储水位数据，读取数据。

基于FPGA的超声波显示水位距离

  • 前言
  • 一、整体框架
  • 二、代码架构
    • 1.超声波测距模块
    • 2.蓝牙数据发送模块
    • 3.数码管数据切换模块
    • 4.数码管驱动模块
    • 6.串口驱动
    • 7.顶层模块
    • 8.RAM ip核
  • 仿真相关截图

前言

随着工业化进程的加速和环境保护意识的提升，对水资源管理和水位监测的需求日益迫切。传统的水位监测系统多采用单片机或PLC作为控制核心存在处理速度慢、实时性差、扩展性有限等问题。基于FPGA的水位监测系统以其强大的并行处理能力、高度的灵活性和可重配置性，为水位监测提供了新的解决方案。本课题旨在设计并实现一个基于FPGA的水位监测系统，通过实时采集水位数据，结合先进的数据处理算法，实现高效、准确的水位监测。

本课题聚焦于设计一个基于FPGA的水位监测系统，它通过部署在水源处的传感器精确获取水位信息，利用FPGA强大的并行处理能力实时分析数据一旦水位超限立即触发报警，并上传数据至监测中心进行记录和存储。
1）查找资料对水位监测技术进行了解，提出系统整体设计方案。
2）选择适合的传感器模块、FPGA模块、通信模块、显示块等进行系统硬件设计。
3)利用自顶向下的设计方法进行系统顶层设计，并分模块进行FPGA程序设进行软硬件系统调试。

一、整体框架

硬件需求：FPGA开发板、数码管模块、3个按键、1个复位按键、蓝牙模块、超声波测距模块、蜂鸣器模块

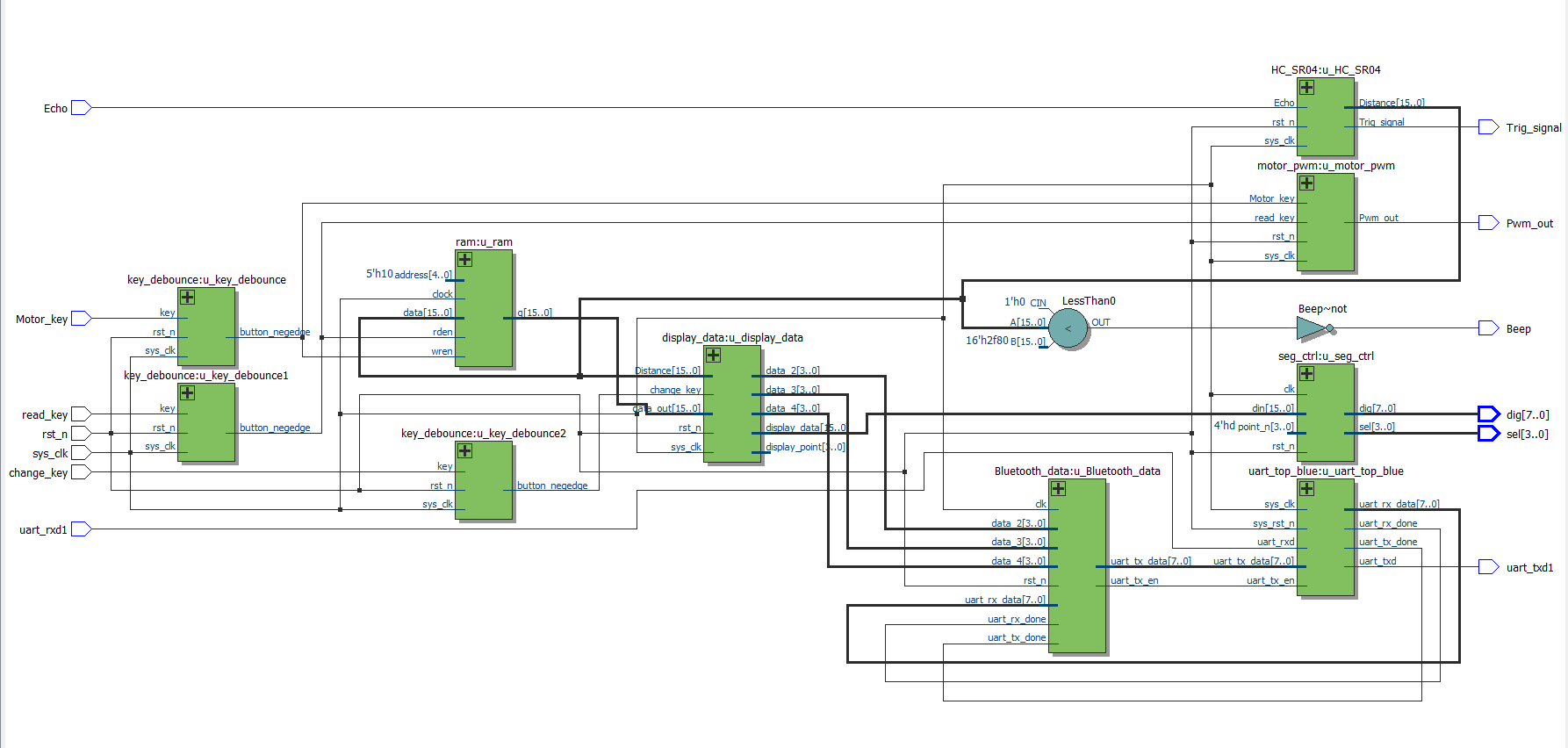

软件模块框架：
示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。

二、代码架构

（仿真不需要按键消抖，同时时间间隔缩小）

1.超声波测距模块

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2025/04/12 16:01:55
// Design Name:
// Module Name: HC_SR04
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module HC_SR04(input                     sys_clk  ,  input                     rst_n,   //signal  input                     Echo,output     wire    [15:0] Distance,output     reg            Trig_signal);parameter IDLE=4'd0;
parameter SEND=4'd1;
parameter RECIEVE=4'd2;
parameter OVER=4'd3;parameter MAX_CNT=24'd500;
parameter time_1s=32'd50000000;
reg [3:0] state;
reg [3:0] state_1;
reg [23:0] cnt;
reg [31:0] time_cnt;
reg [23:0] distance_temp;
reg key_start;assign Distance=distance_temp/1000;
always @(posedge sys_clk or negedge rst_n)beginif(!rst_n)begintime_cnt<=32'd0;key_start<=1'b0;endelse if(time_cnt<time_1s)begintime_cnt<=time_cnt+1;key_start<=1'b0;endelse if(time_cnt==time_1s)begintime_cnt<=32'd0;key_start<=1'b1;end
endalways @(posedge sys_clk or negedge rst_n)beginif(!rst_n)beginstate<=IDLE;Trig_signal<=1'b0;state_1<=IDLE;distance_temp<=24'd10000000;cnt<=24'd0;endelse begincase(state)IDLE:begincnt<=24'd0;if(key_start==1'b1)beginstate<=SEND;endelse beginstate<=IDLE;endendSEND:beginif(cnt<MAX_CNT)begincnt<=cnt+1;Trig_signal<=1'b1;state<=SEND;endelse begincnt<=16'd0;Trig_signal<=1'b0;state<=RECIEVE;endendRECIEVE:begincase(state_1)IDLE:beginif(Echo==1'b1)beginstate_1<=RECIEVE;  endelse beginstate_1<=IDLE;endendRECIEVE:beginif(Echo==1'b1)begincnt<=cnt+1;  endelse begincnt<=cnt+1;state_1<=OVER;endendOVER:beginstate_1<=IDLE;state<=OVER;enddefault:state_1<=IDLE;endcaseendOVER:begindistance_temp<=cnt*34;state<=IDLE;enddefault:state<=IDLE;endcaseend
endendmodule

2.蓝牙数据发送模块

module Bluetooth_data(input           clk,input           rst_n,input  [3:0]    data_3,input  [3:0]    data_2,input  [3:0]    data_4,input           uart_tx_done,input  [7 :0]   uart_rx_data,input           uart_rx_done,output  reg             uart_tx_en,output  reg     [7:0]   uart_tx_data);parameter IDLE              = 4'd0;parameter WAIT_1s           = 4'd1;parameter SEND              = 4'd2;parameter OVER              = 4'd3;parameter count_max              = 32'd50000000; ////spo2:23.6  ---->  74 65 6D 70 3A 32 33 2E 36 0d 0a//hert:23.6  ---->  68 75 6D 69 3A 32 33 2E 36 0d 0areg  [87:0]   cmd_temp    ={8'h68,8'h20,8'h3a,8'h32,8'h32,8'h2e,8'h33,8'h63,8'h6d,8'h0d,8'h0a};reg  [87:0]   cmd_humi    ={8'h68,8'h20,8'h3a,8'h32,8'h32,8'h2e,8'h33,8'h63,8'h6d,8'h0d,8'h0a};reg	[3: 0]	state;reg	[31:0]	count;reg  [5 :0]   tx_count;reg	[1: 0]	tx_en_count;reg           uart_tx_en_temp;reg	[1 :0]	change_count;wire	[7:0]		bluedata_1;wire	[7:0]		bluedata_2;wire	[7:0]		bluedata_3;assign bluedata_1=(data_4==4'd0)?8'h20:8'h30+data_4;assign bluedata_2=8'h30+data_3;assign bluedata_3=8'h30+data_2;//����״̬tx_dataalways @(posedge clk or negedge rst_n) beginif(!rst_n) beginuart_tx_data <= 8'd0;endelse if(change_count==2'd0)beginif((state==SEND) && tx_count<8'd3 ) beginuart_tx_data <= cmd_temp[87 - tx_count *8 -:8];endelse if((state==SEND) && tx_count==8'd3 ) beginuart_tx_data <= bluedata_1;endelse if((state==SEND) && tx_count==8'd4 ) beginuart_tx_data <= bluedata_2;endelse if((state==SEND) && tx_count==8'd5 ) beginuart_tx_data <= 8'h3a;endelse if((state==SEND) && tx_count==8'd6 ) beginuart_tx_data <= bluedata_3;endelse if((state==SEND) && tx_count<8'd11 ) beginuart_tx_data <= cmd_temp[87 - tx_count *8 -:8];end	endelse if(change_count==2'd1)beginif((state==SEND) && tx_count<8'd3 ) beginuart_tx_data <= cmd_humi[87 - tx_count *8 -:8];endelse if((state==SEND) && tx_count==8'd3 ) beginuart_tx_data <= bluedata_1;endelse if((state==SEND) && tx_count==8'd4 ) beginuart_tx_data <= bluedata_2;endelse if((state==SEND) && tx_count==8'd5 ) beginuart_tx_data <= 8'h3a;endelse if((state==SEND) && tx_count==8'd6 ) beginuart_tx_data <= bluedata_3;endelse if((state==SEND) && tx_count<8'd11 ) beginuart_tx_data <= cmd_humi[87 - tx_count *8 -:8];end	endend//tx_en timealways @(posedge clk or negedge rst_n) beginif(!rst_n) begintx_en_count <= 2'b0;endelse if((state==SEND) && tx_en_count<2'd1 && tx_count==8'd0) begintx_en_count <=tx_en_count+ 1'd1;endelse if((state==SEND) && tx_en_count==2'd1 && tx_count==8'd0) begintx_en_count <= 2'd3;endelse if(state==OVER)begintx_en_count <= 2'd0;endelse begintx_en_count <= tx_en_count;end
end//����״̬tx_countalways @(posedge clk or negedge rst_n) beginif(!rst_n) begintx_count <= 8'd0;endelse if(state==SEND) beginif(uart_tx_done==1'd1)tx_count <= tx_count+1'b1;endelse begintx_count <= 8'd0;end
end//����״̬data_tx_enalways @(posedge clk or negedge rst_n) beginif(!rst_n) beginuart_tx_en_temp <= 1'b0;uart_tx_en <= uart_tx_en_temp;endelse if((state==SEND ) && tx_en_count==1) beginuart_tx_en_temp <= 1'b1;uart_tx_en <= uart_tx_en_temp;endelse if((state==SEND ) && tx_count<8'd10 && uart_tx_done==1)beginuart_tx_en_temp <= 1'b1;uart_tx_en <= uart_tx_en_temp;endelse beginuart_tx_en_temp <= 1'b0;uart_tx_en <= uart_tx_en_temp;endend//state go always @(posedge clk or negedge rst_n) beginif(!rst_n) begincount <= 32'd0;endelse if(state == WAIT_1s && count < count_max)begincount <= count + 32'd1;endelse if(state == WAIT_1s && count == count_max)begincount <= 32'd0;endelse begincount <= count;endend//state go always @(posedge clk or negedge rst_n) beginif(!rst_n) beginstate <= IDLE;change_count<=2'd0;endelse begincase(state)IDLE:beginstate<=WAIT_1s;endWAIT_1s:beginif(count==count_max)beginstate<=SEND;endelse beginstate<=WAIT_1s;endendSEND:beginif(tx_count==6'd11)beginstate <= OVER;endelse beginstate <= SEND;endendOVER:beginstate <= IDLE;if(change_count<2'd1)beginchange_count<=change_count+2'd1;endelse if(change_count==2'd1)beginchange_count<=2'd0;endenddefault:state <= IDLE;endcaseendendendmodule

3.数码管数据切换模块

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2025/05/26 14:56:37
// Design Name:
// Module Name: display_data
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module display_data(input                     sys_clk  ,  input                     rst_n,   input                     change_key,   input             [15:0]  Distance,input             [15:0]  data_out,output    wire    [3:0]   data_3,output    wire    [3:0]   data_2,output    wire    [3:0]   data_4,output    reg     [3 :0]  display_point,output    reg     [15:0]  display_data);wire [15:0] Distance_temp;wire [15:0] data;wire [3:0]  data_1;
// wire [3:0] data_3;
// wire [3:0] data_2;
// wire [3:0] data_4;reg [1:0] cnt;function [15:0]Hex_to_Doc;
input  [15:0] num_h;
beginHex_to_Doc = num_h[3:0] + num_h[7:4]*16 +num_h[11:8]*256 +num_h[15:12]*4096;
end
endfunctionassign data=(cnt==2'd0)?Distance:data_out;assign Distance_temp=Hex_to_Doc(data);assign data_1=Distance_temp%10;assign data_2=(Distance_temp%100)/10;assign data_3=(Distance_temp%1000)/100;assign data_4=(Distance_temp/1000);always @(posedge sys_clk or negedge rst_n)beginif(!rst_n)begincnt<=2'd0;endelse if(change_key && cnt<2'd1)begincnt<=cnt+1;endelse if(change_key && cnt==2'd1)begincnt<=2'd0;endendalways @(*)beginif(data_4==4'd0)begindisplay_data<={4'he,data_3,data_2,data_1};display_point<=4'b1111;endelse begindisplay_data<={data_4,data_3,data_2,data_1};display_point<=4'b1111;endendendmodule

4.数码管驱动模块

module seg_ctrl( input				clk		,input				rst_n	,input		[15:0]	din		,//????6��???????????????��???????4��input       [3:0]   point_n ,//????��????????��output	reg	[3:0]	sel	,//????��?output	reg	[7:0]	dig  //???????
);
//---------<????????>--------------------------------------------------------- parameter TIME_1MS = 50_000;//1ms//????????????????localparam NUM_0 = 7'b100_0000,//0NUM_1 = 7'b111_1001,//1NUM_2 = 7'b010_0100,//NUM_3 = 7'b011_0000,//NUM_4 = 7'b001_1001,//NUM_5 = 7'b001_0010,//NUM_6 = 7'b000_0010,//NUM_7 = 7'b111_1000,//NUM_8 = 7'b000_0000,//NUM_9 = 7'b001_0000,//A     = 7'b000_1000,//B     = 7'b000_0011,//bC     = 7'b100_0110,//OFF   = 7'b111_1111,//???CROSS = 7'b011_1111,//????//D     = 7'b010_0001,//d//E     = 7'b000_0110,//F     = 7'b000_1110;////---------<?????????>-----------------------------------------------------reg			[15:0]	cnt_1ms	   	;//1ms???????????????????????wire				add_cnt_1ms	;wire				end_cnt_1ms	;reg         [3:0]   disp_data   ;//??��??????????????reg                 point_n_r   ;//??��???????????��????//****************************************************************
//--cnt_1ms
//****************************************************************always @(posedge clk or negedge rst_n)begin if(!rst_n)begincnt_1ms <= 'd0;end else if(add_cnt_1ms)begin if(end_cnt_1ms)begin cnt_1ms <= 'd0;endelse begin cnt_1ms <= cnt_1ms + 1'b1;end endend assign add_cnt_1ms = 1'b1;//??????????assign end_cnt_1ms = add_cnt_1ms && cnt_1ms == TIME_1MS - 1;//****************************************************************
//--seg_sel
//****************************************************************always @(posedge clk or negedge rst_n)begin if(!rst_n)beginsel <= 4'b1_110;//?????��???????????��??????end else if(end_cnt_1ms)begin sel <= {sel[2:0],sel[3]};//???????end end//****************************************************************
//--disp_data
//****************************************************************always @(posedge clk or negedge rst_n)begin if(!rst_n)begindisp_data <= 'd0;point_n_r <= 1'b1;end else begin case (sel)4'b1_110 : begin disp_data <= din[3:0]  ; point_n_r <= point_n[0]; end//???��??????????????4'b1_101 : begin disp_data <= din[7:4]  ; point_n_r <= point_n[1]; end4'b1_011 : begin disp_data <= din[11:8] ; point_n_r <= point_n[2]; end4'b0_111 : begin disp_data <= din[15:12]; point_n_r <= point_n[3]; enddefault: disp_data <= 'd0;endcaseend end//****************************************************************
//--seg_dig
//****************************************************************always @(*)begin case (disp_data)0 :  dig = {point_n_r,NUM_0};1 :  dig = {point_n_r,NUM_1};2 :  dig = {point_n_r,NUM_2};3 :  dig = {point_n_r,NUM_3};4 :  dig = {point_n_r,NUM_4};5 :  dig = {point_n_r,NUM_5};6 :  dig = {point_n_r,NUM_6};7 :  dig = {point_n_r,NUM_7};8 :  dig = {point_n_r,NUM_8};9 :  dig = {point_n_r,NUM_9};10 : dig = {point_n_r,A    };11 : dig = {point_n_r,B    };12 : dig = {point_n_r,C    };13 : dig = {point_n_r,CROSS};14 : dig = {point_n_r,OFF  };15 : dig = {point_n_r,F    };default: dig = 8'hff;endcaseendendmodule

6.串口驱动

module uart_top_blue( input            sys_clk  ,   //�ⲿ50MHzʱ��input            sys_rst_n,   //ϵ�ⲿ��λ�źţ�����Ч//UART�˿�   input            uart_rxd ,   //UART���ն˿�output           uart_txd ,    //UART���Ͷ˿�input               uart_tx_en,    //UART���������ź�output wire         uart_rx_done,    //UART���������ź�  output wire         uart_tx_done,    //UART���������ź�  input        [7:0]  uart_tx_data,    //UART��������     output wire  [7:0]  uart_rx_data    //UART��������         );//parameter define
parameter CLK_FREQ = 50000000;    //����ϵͳʱ��Ƶ��
parameter UART_BPS = 9600  ;    //���崮�ڲ�����//wire define
//wire         uart_rx_done;    //UART���������ź�
//wire  [7:0]  uart_rx_data;    //UART��������//*****************************************************
//**                    main code
//*****************************************************//���ڽ���ģ��
uart_rx_blue #(.CLK_FREQ  (CLK_FREQ),.UART_BPS  (UART_BPS))    u_uart_rx_blue(.clk           (sys_clk     ),.rst_n         (sys_rst_n   ),.uart_rxd      (uart_rxd    ),.uart_rx_done  (uart_rx_done),.uart_rx_data  (uart_rx_data));uart_tx_blue #(.CLK_FREQ  (CLK_FREQ),.UART_BPS  (UART_BPS))    u_uart_tx_blue(.clk          (sys_clk     ),.rst_n        (sys_rst_n   ),.uart_tx_en   (uart_tx_en),.uart_tx_data (uart_tx_data),.uart_tx_done (uart_tx_done),.uart_txd     (uart_txd    ),.uart_tx_busy (            ));endmodule
module uart_rx_blue(input               clk         ,  //ϵͳʱ��input               rst_n       ,  //ϵͳ��λ������Чinput               uart_rxd    ,  //UART���ն˿�output  reg         uart_rx_done,  //UART���������ź�output  reg  [7:0]  uart_rx_data  //UART���յ�������);//parameter define
parameter CLK_FREQ = 100000000;               //ϵͳʱ��Ƶ��
parameter UART_BPS = 115200  ;               //���ڲ�����
localparam BAUD_CNT_MAX = CLK_FREQ/UART_BPS; //Ϊ�õ�ָ�������ʣ���ϵͳʱ�Ӽ���BPS_CNT��//reg define
reg          uart_rxd_d0;
reg          uart_rxd_d1;
reg          uart_rxd_d2;
reg          rx_flag    ;  //���չ��̱�־�ź�
reg  [3:0 ]  rx_cnt     ;  //�������ݼ�����
reg  [15:0]  baud_cnt   ;  //�����ʼ�����
reg  [7:0 ]  rx_data_t  ;  //�������ݼĴ���//wire define
wire        start_en;//*****************************************************
//**                    main code
//*****************************************************
//�������ն˿��½���(��ʼλ)���õ�һ��ʱ�����ڵ������ź�
assign start_en = uart_rxd_d2 & (~uart_rxd_d1) & (~rx_flag);//�����첽�źŵ�ͬ������
always @(posedge clk or negedge rst_n) beginif(!rst_n) beginuart_rxd_d0 <= 1'b0;uart_rxd_d1 <= 1'b0;uart_rxd_d2 <= 1'b0;endelse beginuart_rxd_d0 <= uart_rxd;uart_rxd_d1 <= uart_rxd_d0;uart_rxd_d2 <= uart_rxd_d1;end
end//�����ձ�־��ֵ
always @(posedge clk or negedge rst_n) beginif(!rst_n) rx_flag <= 1'b0;else if(start_en)    //���⵽��ʼλrx_flag <= 1'b1; //���չ����У���־�ź�rx_flag���//��ֹͣλһ����ʱ�򣬼����չ��̽�������־�ź�rx_flag���else if((rx_cnt == 4'd9) && (baud_cnt == BAUD_CNT_MAX/2 - 1'b1))rx_flag <= 1'b0;elserx_flag <= rx_flag;
end        //�����ʵļ�������ֵ
always @(posedge clk or negedge rst_n) beginif(!rst_n) baud_cnt <= 16'd0;else if(rx_flag) begin     //���ڽ��չ���ʱ�������ʼ�������baud_cnt������ѭ������if(baud_cnt < BAUD_CNT_MAX - 1'b1)baud_cnt <= baud_cnt + 16'b1;else baud_cnt <= 16'd0; //�����ﵽһ�����������ں�����end    elsebaud_cnt <= 16'd0;     //���չ��̽���ʱ����������
end//�Խ������ݼ�������rx_cnt�����и�ֵ
always @(posedge clk or negedge rst_n) beginif(!rst_n) rx_cnt <= 4'd0;else if(rx_flag) begin                  //���ڽ��չ���ʱrx_cnt�Ž��м���if(baud_cnt == BAUD_CNT_MAX - 1'b1) //�������ʼ�����������һ������������ʱrx_cnt <= rx_cnt + 1'b1;        //�������ݼ�������1elserx_cnt <= rx_cnt;endelserx_cnt <= 4'd0;                     //���չ��̽���ʱ����������
end        //����rx_cnt��Ĵ�rxd�˿ڵ�����
always @(posedge clk or negedge rst_n) beginif(!rst_n) rx_data_t <= 8'b0;else if(rx_flag) begin                           //ϵͳ���ڽ��չ���ʱif(baud_cnt == BAUD_CNT_MAX/2 - 1'b1) begin  //�ж�baud_cnt�Ƿ�����������λ���м�case(rx_cnt)4'd1 : rx_data_t[0] <= uart_rxd_d2;   //�Ĵ����ݵ�����λ4'd2 : rx_data_t[1] <= uart_rxd_d2;4'd3 : rx_data_t[2] <= uart_rxd_d2;4'd4 : rx_data_t[3] <= uart_rxd_d2;4'd5 : rx_data_t[4] <= uart_rxd_d2;4'd6 : rx_data_t[5] <= uart_rxd_d2;4'd7 : rx_data_t[6] <= uart_rxd_d2;4'd8 : rx_data_t[7] <= uart_rxd_d2;   //�Ĵ����ݵĸߵ�λdefault : ;endcase  endelserx_data_t <= rx_data_t;endelserx_data_t <= 8'b0;
end        //�����������źźͽ��յ������ݸ�ֵ
always @(posedge clk or negedge rst_n) beginif(!rst_n) beginuart_rx_done <= 1'b0;uart_rx_data <= 8'b0;end//���������ݼ�����������ֹͣλ����baud_cnt������ֹͣλ���м�ʱelse if(rx_cnt == 4'd9 && baud_cnt == BAUD_CNT_MAX/2 - 1'b1) beginuart_rx_done <= 1'b1     ;  //��߽��������ź�uart_rx_data <= rx_data_t;  //����UART���յ������ݽ��и�ֵend    else beginuart_rx_done <= 1'b0;uart_rx_data <= uart_rx_data;end
endendmodule

module uart_tx_blue(input               clk         , //ϵͳʱ��input               rst_n       , //ϵͳ��λ������Чinput               uart_tx_en  , //UART�ķ���ʹ��input     [7:0]     uart_tx_data, //UARTҪ���͵�����output  reg         uart_txd    , //UART���Ͷ˿�output  reg  [3:0]  tx_cnt      ,  //�������ݼ�����output  reg  [15:0] baud_cnt    ,  //�����ʼ�����output  reg         uart_tx_done,output  reg         uart_tx_busy  //����æ״̬�ź�);//parameter define
parameter CLK_FREQ = 100000000;               //ϵͳʱ��Ƶ��
parameter UART_BPS = 115200  ;               //���ڲ�����
localparam BAUD_CNT_MAX = CLK_FREQ/UART_BPS; //Ϊ�õ�ָ�������ʣ���ϵͳʱ�Ӽ���BPS_CNT��//reg define
reg  [7:0]  tx_data_t;  //�������ݼĴ���
//�����ʵļ�������ֵ
always @(posedge clk or negedge rst_n) beginif(!rst_n) uart_tx_done<=1'b0;else if(tx_cnt == 4'd9 && baud_cnt == BAUD_CNT_MAX - 1) beginuart_tx_done<=1'b1;end    elseuart_tx_done<=1'b0;     //���͹��̽���ʱ����������
end//*****************************************************
//**                    main code
//*****************************************************//��uart_tx_enΪ��ʱ���Ĵ������IJ������ݣ������BUSY�ź�
always @(posedge clk or negedge rst_n) beginif(!rst_n) begintx_data_t <= 8'b0;uart_tx_busy <= 1'b0;end//����ʹ��ʱ���Ĵ�Ҫ���͵����ݣ������BUSY�ź�else if(uart_tx_en) begintx_data_t <= uart_tx_data;uart_tx_busy <= 1'b1;end//��������ֹͣλ����ʱ��ֹͣ���͹���else if(tx_cnt == 4'd9 && baud_cnt == BAUD_CNT_MAX - 1) begintx_data_t <= 8'b0;     //���շ������ݼĴ���uart_tx_busy <= 1'b0;  //�����BUSY�ź�endelse begintx_data_t <= tx_data_t;uart_tx_busy <= uart_tx_busy;end
end//�����ʵļ�������ֵ
always @(posedge clk or negedge rst_n) beginif(!rst_n) baud_cnt <= 16'd0;else if(uart_tx_en)  baud_cnt <= 16'd0;      //�����ڷ��͹���ʱ�������ʼ�������baud_cnt������ѭ������else if(uart_tx_busy) beginif(baud_cnt < BAUD_CNT_MAX - 1'b1)baud_cnt <= baud_cnt + 16'b1;else baud_cnt <= 16'd0; //�����ﵽһ�����������ں�����end    elsebaud_cnt <= 16'd0;     //���͹��̽���ʱ����������
end//tx_cnt���и�ֵ
always @(posedge clk or negedge rst_n) beginif(!rst_n) tx_cnt <= 4'd0;else if(uart_tx_en)  tx_cnt <= 16'd0;         else if(uart_tx_busy) begin             //���ڷ��͹���ʱtx_cnt�Ž��м���if(baud_cnt == BAUD_CNT_MAX - 1'b1) //�������ʼ�����������һ������������ʱtx_cnt <= tx_cnt + 1'b1;        //�������ݼ�������1elsetx_cnt <= tx_cnt;endelsetx_cnt <= 4'd0;                     //���͹��̽���ʱ����������
end//����tx_cnt���uart���Ͷ˿ڸ�ֵ
always @(posedge clk or negedge rst_n) beginif(!rst_n) uart_txd <= 1'b1;else if(uart_tx_busy) begincase(tx_cnt) 4'd0 : uart_txd <= 1'b0        ; //��ʼλ4'd1 : uart_txd <= tx_data_t[0]; //����λ����λ4'd2 : uart_txd <= tx_data_t[1];4'd3 : uart_txd <= tx_data_t[2];4'd4 : uart_txd <= tx_data_t[3];4'd5 : uart_txd <= tx_data_t[4];4'd6 : uart_txd <= tx_data_t[5];4'd7 : uart_txd <= tx_data_t[6];4'd8 : uart_txd <= tx_data_t[7]; //����λ����λ4'd9 : uart_txd <= 1'b1        ; //ֹͣλdefault : uart_txd <= 1'b1;endcaseendelseuart_txd <= 1'b1;                    //����ʱ���Ͷ˿�Ϊ�ߵ�ƽ
endendmodule

7.顶层模块

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2025/04/20 09:30:52
// Design Name:
// Module Name: top
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module top(input                     sys_clk  ,  input                     rst_n,   input                     save_key,input                     read_key,input                     change_key,input                     Echo,   output    wire            Trig_signal,input            		     uart_rxd1 ,   output           		     uart_txd1 ,output	wire	[3:0]	  sel,output	wire	[7:0]	  dig,output	wire			  sim_start,output   wire          Beep);//seg signalwire [15:0] display_data;wire [15:0] Distance;wire [3:0] data_3;wire [3:0] data_2;wire [3:0] data_4;wire            uart_tx_en1; wire            uart_rx_done1; wire            uart_tx_done1; wire  [7:0]     uart_tx_data1; wire  [7:0]     uart_rx_data1; wire  [15:0]		data_out;assign Beep=(Distance<16'd500)?1'b0:1'b1;HC_SR04 u_HC_SR04(.sys_clk(sys_clk)		,.rst_n(rst_n)	,.Echo(Echo)	,.Distance(Distance)	,.sim_start(sim_start),.Trig_signal(Trig_signal)	);display_data u_display_data(.sys_clk(sys_clk)		,.rst_n(rst_n)	,.Distance(Distance)		,.data_out(data_out)		,.change_key(change_key)		,.data_3(data_3)		,.data_2(data_2)		,.data_4(data_4)		,.display_data(display_data)	);ram	u_ram (.address ( 5'd1 ),.clock ( sys_clk ),.data ( Distance ),.rden ( read_key ),.wren ( save_key ),.q ( data_out ));Bluetooth_data u_Bluetooth_data(.clk(sys_clk),   .rst_n(rst_n),   .data_3(data_3)		,.data_2(data_2)		,.data_4(data_4)		,.uart_rx_done  (uart_rx_done1),.uart_rx_data  (uart_rx_data1),.uart_tx_en   (uart_tx_en1),.uart_tx_data (uart_tx_data1),.uart_tx_done (uart_tx_done1)   );uart_top_blue u_uart_top_blue(.sys_clk(sys_clk)  ,   .sys_rst_n(rst_n),   .uart_rx_done  (uart_rx_done1),.uart_rx_data  (uart_rx_data1),.uart_tx_en   (uart_tx_en1),.uart_tx_data (uart_tx_data1),.uart_tx_done (uart_tx_done1),.uart_rxd(uart_rxd1) ,  .uart_txd(uart_txd1)    );seg_ctrl u_seg_ctrl( .clk(sys_clk)		,.rst_n(rst_n)	,.din(display_data),.point_n(4'b1011) ,.sel(sel)	,.dig(dig)
);	endmodule

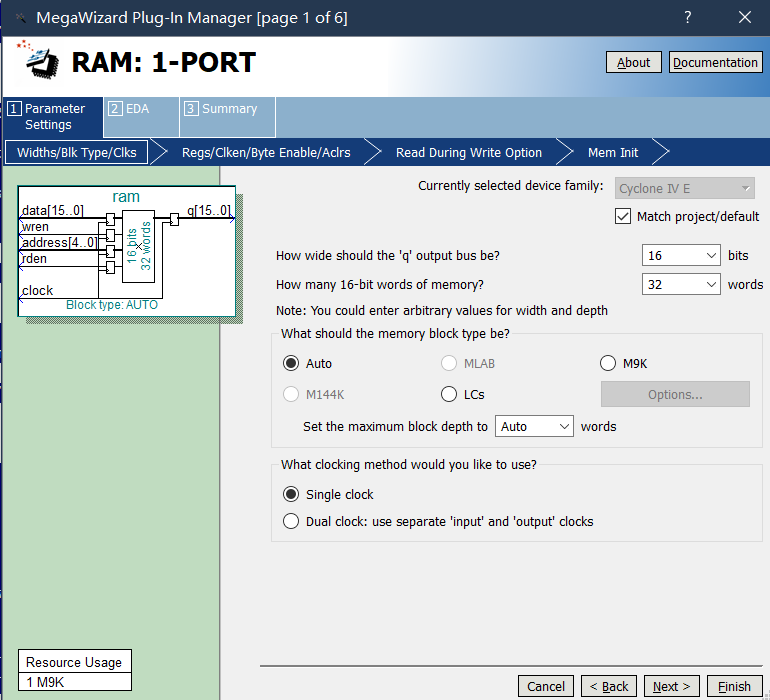

8.RAM ip核

在这里插入图片描述

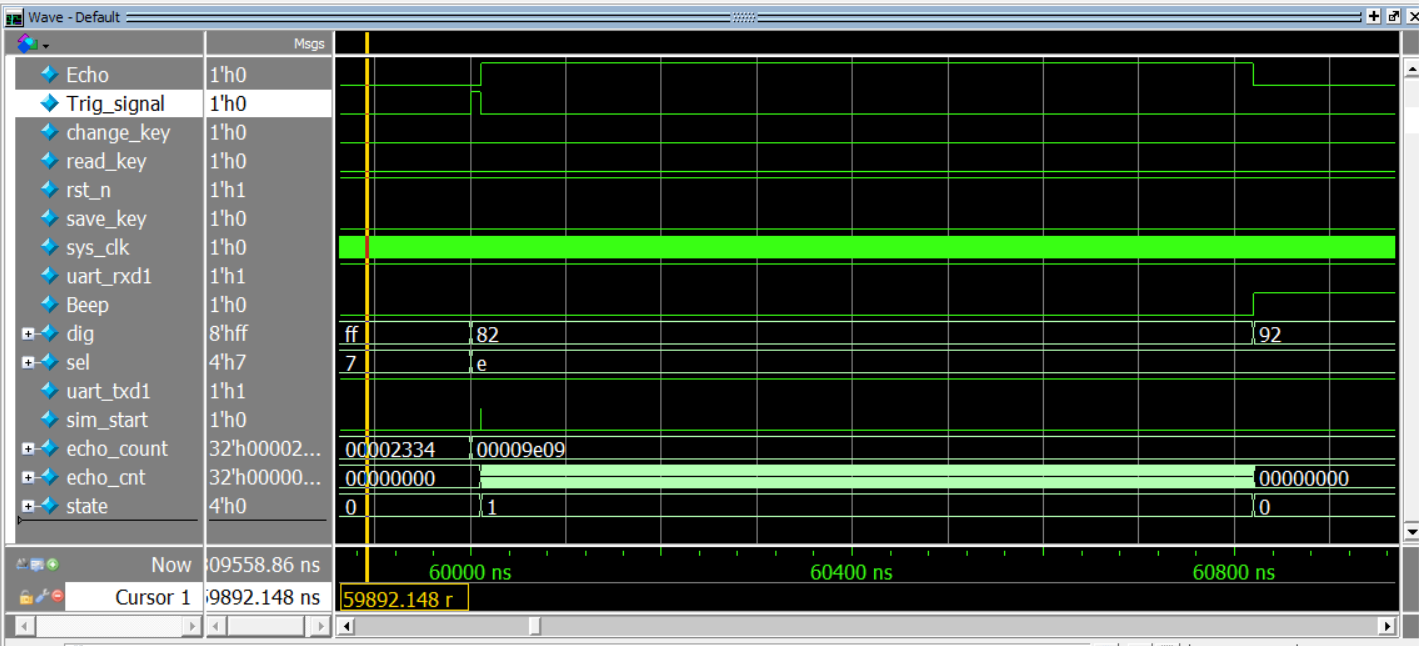

仿真相关截图

在这里插入图片描述
仿真没有按键消抖，测距时间间隔缩短一点，其他正常。
