• 操作系统：ubuntu22.04
• OpenCV版本：OpenCV4.9
• IDE:Visual Studio Code
• 编程语言：C++11

算法描述

cv::optflow::DualTVL1OpticalFlow 是 OpenCV 中用于计算光流的一个类，特别地，它实现了基于双帧 TV-L1（Total Variation - L1）模型的光流算法。这种算法以其在处理速度和准确性之间的良好平衡而著称，并且对光照变化具有一定的鲁棒性。

以下是关于 cv::optflow::DualTVL1OpticalFlow 类的一些基本信息：
主要特点

• 高效性与准确性：该算法在保持较高精度的同时提供了相对快速的计算速度。
• 鲁棒性：对于光照变化、噪声等具有一定抵抗能力。
• 参数调节：支持多种参数调整，以便针对不同的应用场景进行优化。

成员函数介绍

✅ 静态创建函数

static Ptr<DualTVL1OpticalFlow> create();

创建一个默认参数配置的 DualTVL1OpticalFlow 实例。

✅ 核心计算函数

void calc(InputArray I0,           // 第一帧图像（灰度图）InputArray I1,           // 第二帧图像（灰度图）InputOutputArray flow    // 输出光流（2通道图像，每个像素为 (u, v)）
);

用于计算两帧图像之间的光流。

✅ 参数设置函数

函数名	描述
setTau(double val)	设置时间步长（迭代优化的步长）
setLambda(double val)	设置平滑项权重（越大越平滑）
setTheta(double val)	设置对偶变量的松弛因子
setGamma(double val)	设置数据项的正则化参数
setScalesNumber(int val)	设置图像金字塔层数
setWarpingsNumber(int val)	设置 warp 迭代次数
setEpsilon(double val)	设置收敛精度
setMaxIters(int val)	设置最大迭代次数

代码示例

#include <opencv2/opencv.hpp>
#include <opencv2/optflow.hpp>using namespace cv;
using namespace std;// 可视化光流向量为 HSV 图像
Mat visualizeFlow( const Mat& flow )
{vector< Mat > planes;split( flow, planes );Mat mag, angle;cartToPolar( planes[ 0 ], planes[ 1 ], mag, angle, true );normalize( mag, mag, 0, 1, NORM_MINMAX );Mat hsv[ 3 ];hsv[ 0 ] = angle;hsv[ 1 ] = Mat::ones( angle.size(), CV_32F );hsv[ 2 ] = mag;Mat hsvFull;merge( hsv, 3, hsvFull );hsvFull.convertTo( hsvFull, CV_8U, 255.0 );Mat rgbOut;cvtColor( hsvFull, rgbOut, COLOR_HSV2BGR );return rgbOut;
}int main()
{// 加载两帧灰度图像Mat frame1 = imread( "/media/dingxin/data/study/OpenCV/sources/images/left01.jpg", IMREAD_GRAYSCALE );Mat frame2 = imread( "/media/dingxin/data/study/OpenCV/sources/images/right01.jpg", IMREAD_GRAYSCALE );if ( frame1.empty() || frame2.empty() ){cerr << "无法加载图像！" << endl;return -1;}// 创建 DualTVL1 实例Ptr< optflow::DualTVL1OpticalFlow > tvl1 = optflow::DualTVL1OpticalFlow::create();// 计算稠密光流Mat flow;tvl1->calc( frame1, frame2, flow );// 可视化并显示Mat flowImage = visualizeFlow( flow );imshow( "Frame 1", frame1 );imshow( "Frame 2", frame2 );imshow( "Dual TV-L1 Optical Flow", flowImage );waitKey( 0 );return 0;
}

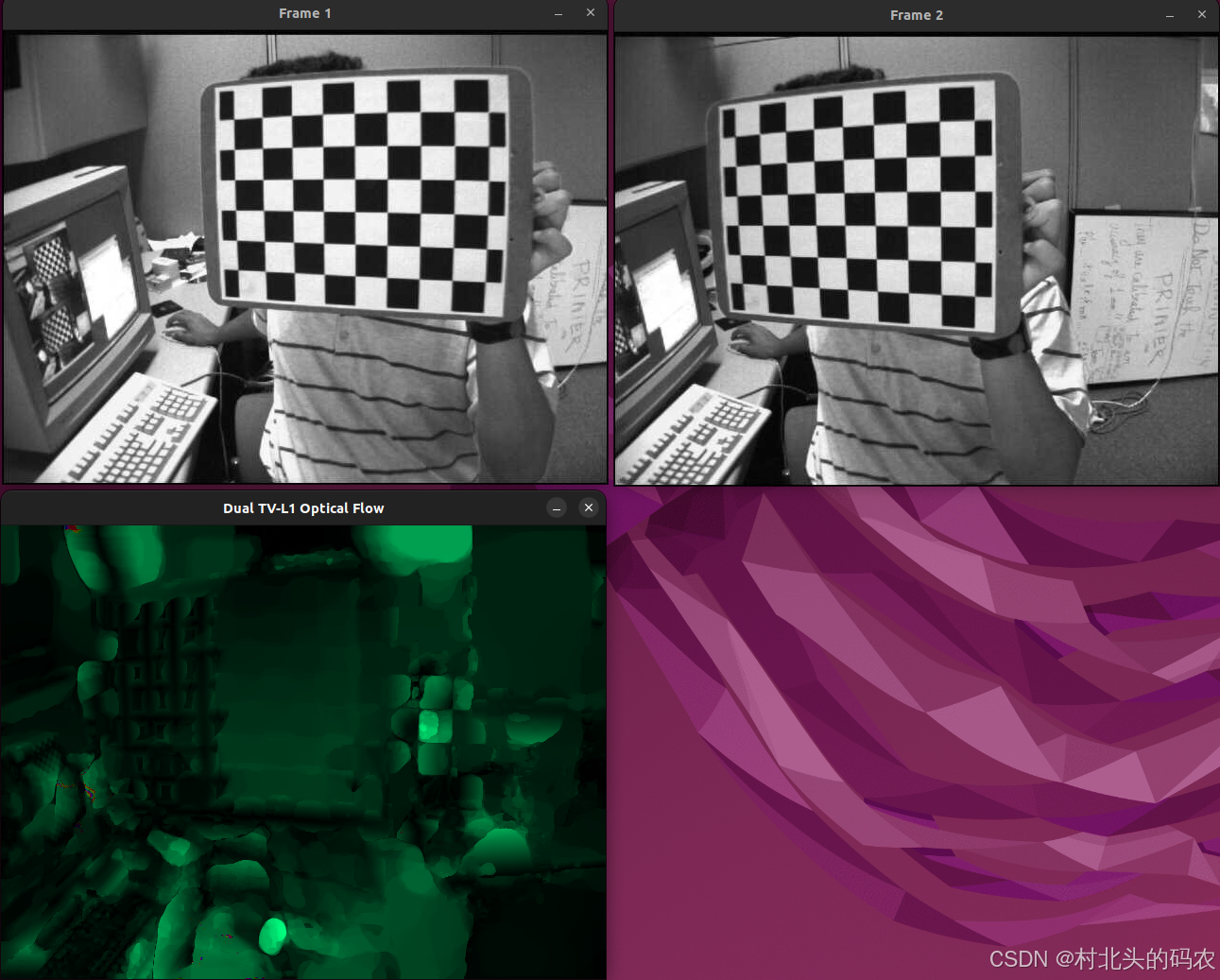

运行结果
