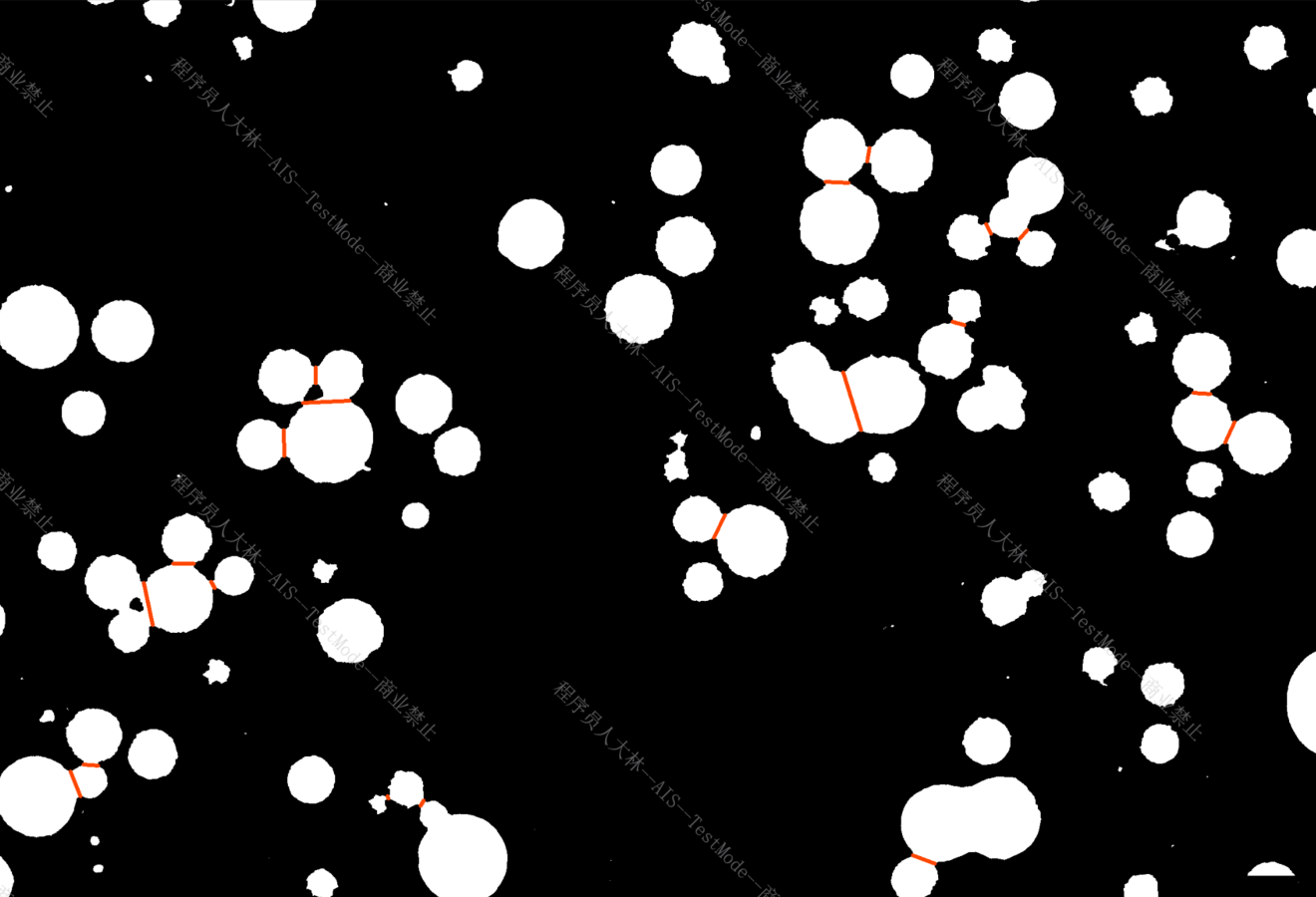

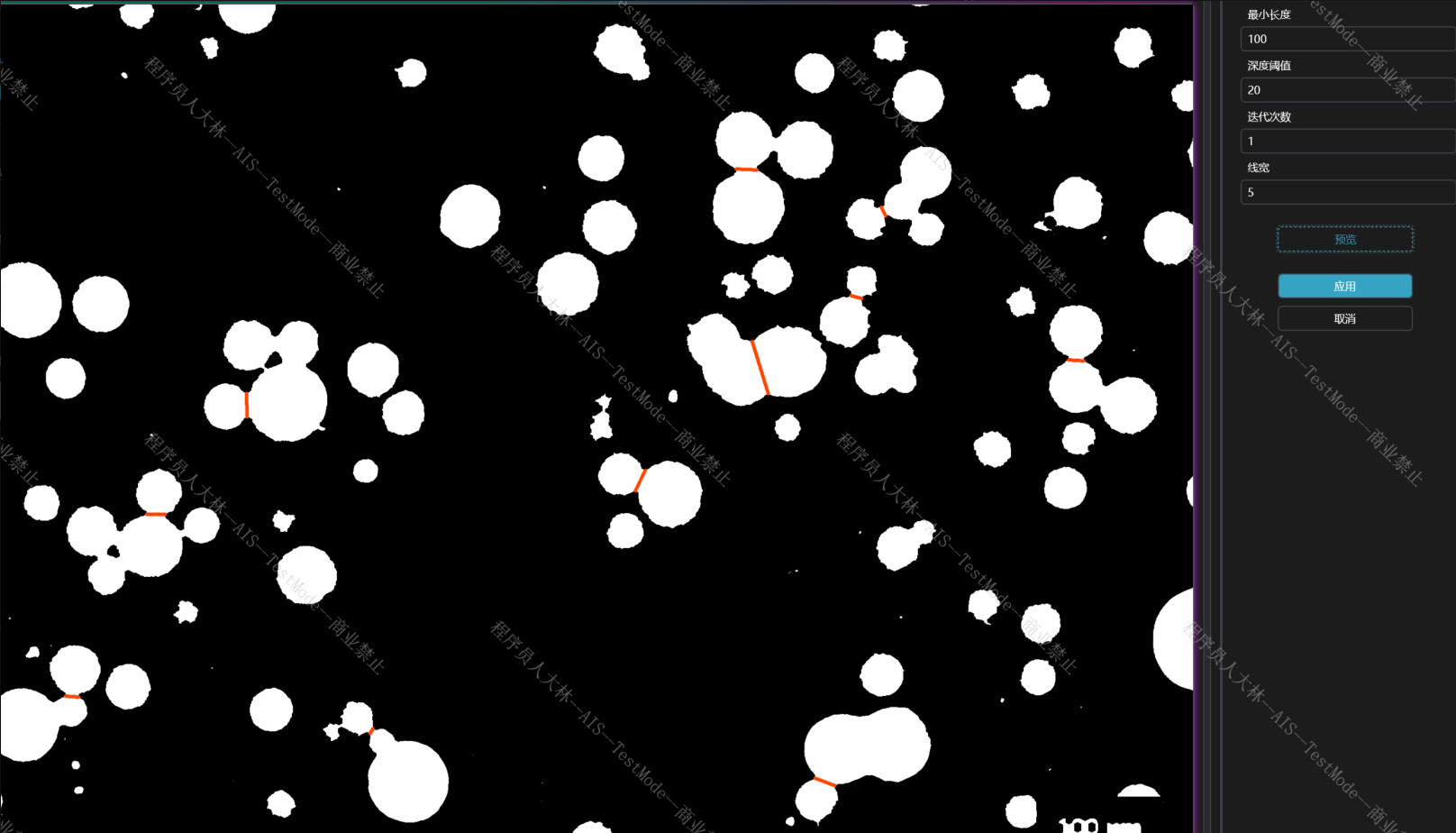

先上效果图

一种基于凹陷检测重叠轮廓分割的方法

这两个星期压力大的一批，心脏都给干得乱跳了，现在高血压+心率不齐+贫血。兄弟们保重身体啊。

简单说下逻辑：

1. 前处理：的噼里啪啦我就不说了，根据样品来(灰度，滤波，二值化，形态学...)
2. 提取轮廓并计算凸包
3. 填充凸包后的轮廓 减去 原始轮廓得到凹陷区域
4. 计算凹陷区域的面积，利用最大的两个凹陷区域计算出两个凹陷区域的最近两点
5. 两点一条线作为分割线

步骤说起来很简单，做起来准备上天。

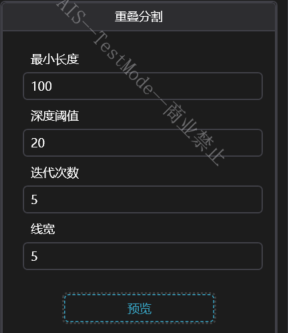

要想做到好的效果就需要有过滤参数，我做了基本的四个参数

1. 最小轮廓长度：用来过滤小颗粒
2. 深度阈值：凸包凹陷的阈值 用来过滤凹陷浅的轮廓
3. 迭代次数：我们上面只是拿了单个轮廓两个最大凹陷区域进行分割，只适合两个规则形状的重叠，那三个呢 四个呢 无数个呢（管他那么多就是干）
4. 线宽：分割线的宽度 最好要为2，别问 问就是坑

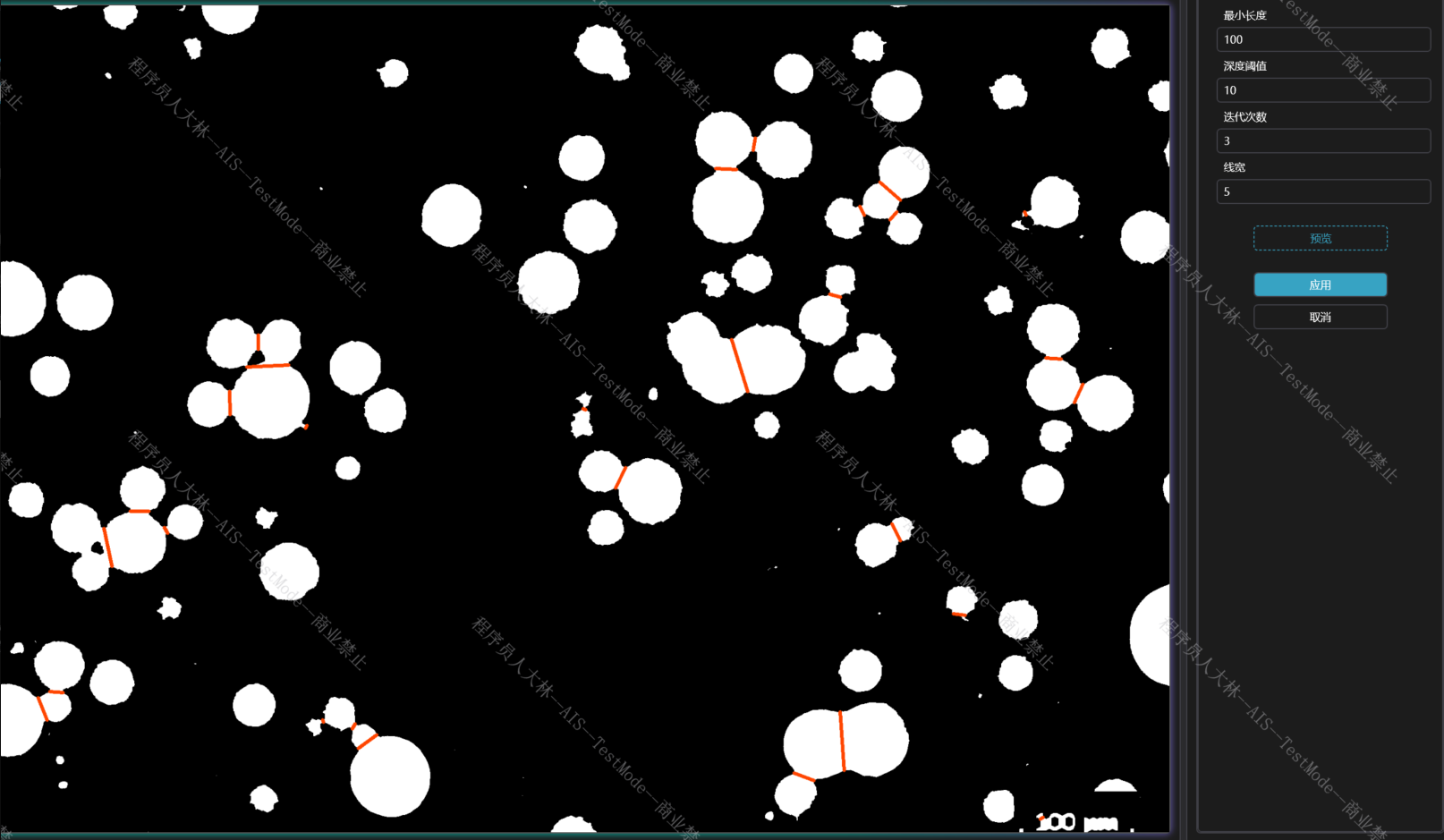

下面看看不同参数的效果：

迭代次数：可以简单理解我要分为几个颗粒

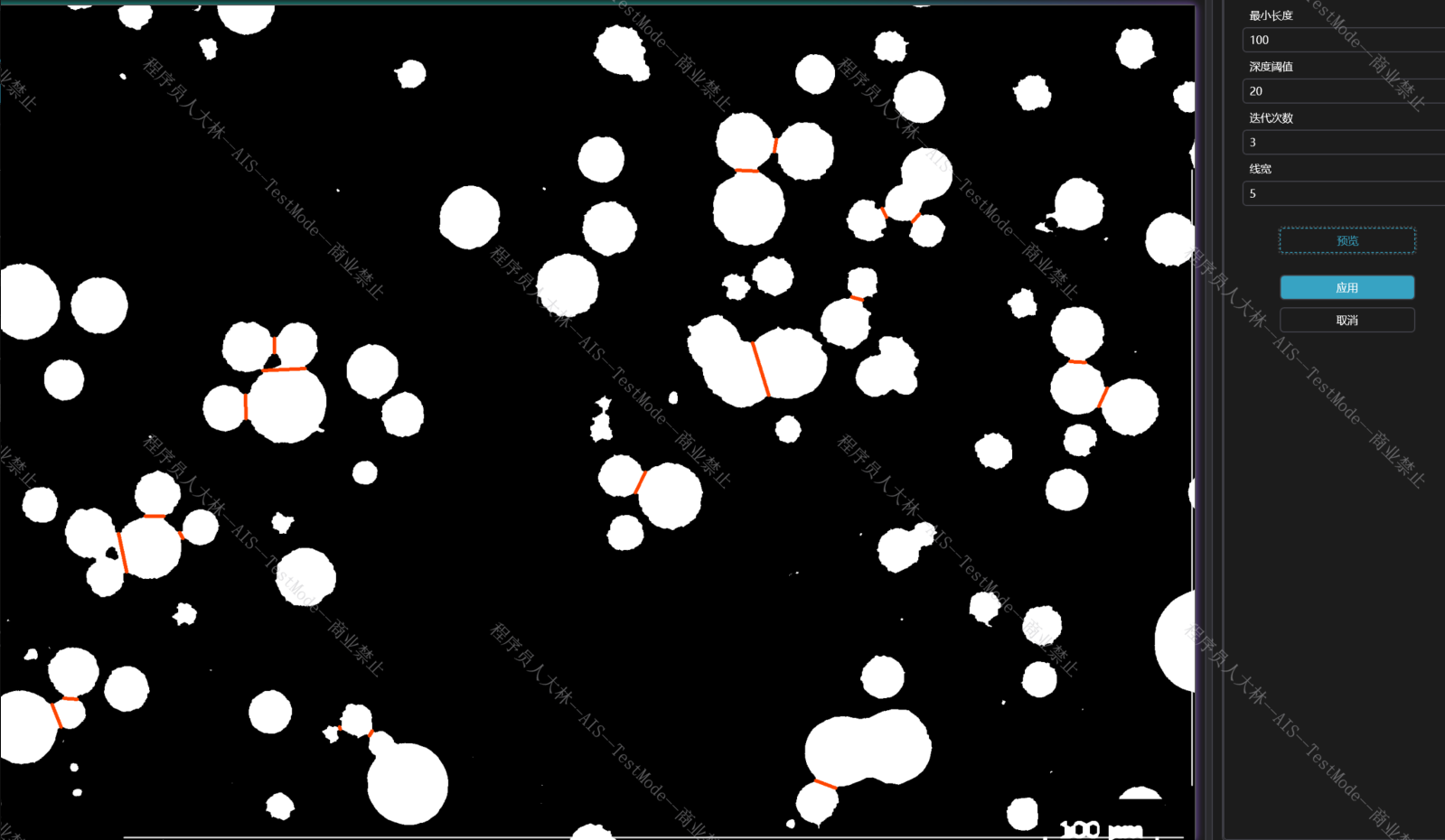

深度阈值：越小 小凹陷就越多

效果就这样了，这是基于形状的，但是都说基于距离变换+分水岭的好。先贴上代码吧白嫖兄弟们
！！！这是我封装的方法不一定适合你 参数自己传进来就行。最好别用，不一定好用。打开思路很重要..........

比如：根据长轴作为分界线 对应点是不是就可以不用那么多迭代？？？更好的？骨架作为分界线？？？迭代次数应该写在轮廓遍历里面？？？当然是的，但是我脑子不想思考了才来写个文章。

public ProcessingResult ProcessImage(Mat src, Dictionary<string, object> parameters, Mat? originalMat = null)
{if (!src.IsValidMat()) return new ProcessingResult();try{int depthThreshold = parameters.GetValueOrDefault("depthThreshold", 100)?.ToString()?.ToInt(100) ?? 100;int lineThickness = parameters.GetValueOrDefault("lineThickness", 2)?.ToString()?.ToInt(2) ?? 2;int miniArcLength = parameters.GetValueOrDefault("miniArcLength", 20)?.ToString()?.ToInt(20) ?? 20;int iterations = parameters.GetValueOrDefault("iterations", 1)?.ToString()?.ToInt(1) ?? 1;Mat binary = new Mat();if (src.Channels() > 1){var gray = src.CvtColor(ColorConversionCodes.BGR2GRAY);double otsuThresh = Cv2.Threshold(src, binary, 0, 255, ThresholdTypes.Binary | ThresholdTypes.Otsu);}else{binary = src;}Mat resultImage = binary.CvtColor(ColorConversionCodes.GRAY2BGR); // 彩色图方便显示for (int iteration = 0; iteration < iterations; iteration++){var contours = Cv2.FindContoursAsArray(binary, RetrievalModes.External, ContourApproximationModes.ApproxSimple);foreach (var contour in contours){try{if (contour.Length < 5) continue;double arcLen = Cv2.ArcLength(contour, true);if (arcLen < miniArcLength) continue;int[] hullIndices = Cv2.ConvexHullIndices(contour, true);if (hullIndices.Length < 3) continue;var defects = Cv2.ConvexityDefects(contour, hullIndices);if (defects == null || defects.Length == 0) continue;if (!defects.Any(a => a.Item3 / 256f > depthThreshold)) continue;Point[] hull = new Point[hullIndices.Length];for (int i = 0; i < hullIndices.Length; i++){hull[i] = contour[hullIndices[i]];}var rect = Cv2.BoundingRect(contour);using Mat mask = new Mat(rect.Height, rect.Width, MatType.CV_8UC1, Scalar.Black);Point[] TranslateContour(Point[] pts, Point offset){return pts.Select(p => new Point(p.X - offset.X, p.Y - offset.Y)).ToArray();}var hullLocal = TranslateContour(hull, rect.TopLeft);var contourLocal = TranslateContour(contour, rect.TopLeft);Cv2.DrawContours(mask, new List<Point[]>() { hullLocal }, 0, Scalar.White, -1);Cv2.DrawContours(mask, new List<Point[]>() { contourLocal }, 0, Scalar.Black, -1);var maskContours = Cv2.FindContoursAsArray(mask, RetrievalModes.External, ContourApproximationModes.ApproxSimple);if (maskContours.Length < 2) continue;var maxAreaContours = GetTop2MaxAreaContours(maskContours).Take(2).ToArray();var minDistancePoints = GetMinDistancePoint(maxAreaContours[0], maxAreaContours[1]);var distance = Math.Sqrt((minDistancePoints[0].X - minDistancePoints[1].X) * (minDistancePoints[0].X - minDistancePoints[1].X) + (minDistancePoints[0].Y - minDistancePoints[1].Y) * (minDistancePoints[0].Y - minDistancePoints[1].Y));if (distance > rect.Width / 2) continue;// 注意minDistancePoints中是mask局部坐标，转回resultImage全局坐标：Cv2.Line(binary, minDistancePoints[0] + rect.TopLeft, minDistancePoints[1] + rect.TopLeft, Scalar.Black, lineThickness);Cv2.Line(resultImage, minDistancePoints[0] + rect.TopLeft, minDistancePoints[1] + rect.TopLeft, Scalar.OrangeRed, lineThickness);}catch (Exception){continue;}}}return new ProcessingResult(resultImage);}catch (Exception ex){Console.WriteLine(ex);return new ProcessingResult();}
}private Point[][] GetTop2MaxAreaContours(Point[][] contours)
{if (contours == null || contours.Length == 0)return new Point[0][];// 按轮廓面积降序排序，取前2个var top2 = contours.OrderByDescending(contour => Cv2.ContourArea(contour)).ToArray();return top2;
}
private Point[] GetMinDistancePoint(Point[] contour, Point[] contour1)
{if (contour == null || contour1 == null || contour.Length == 0 || contour1.Length == 0)return new Point[0];Point minP1 = new Point();Point minP2 = new Point();double minDist = double.MaxValue;foreach (var p1 in contour){foreach (var p2 in contour1){double dist = Math.Sqrt((p1.X - p2.X) * (p1.X - p2.X) + (p1.Y - p2.Y) * (p1.Y - p2.Y));if (dist < minDist){minDist = dist;minP1 = p1;minP2 = p2;}}}return new Point[] { minP1, minP2 };
}

上面是基于凸包凹陷的，那都说分水岭+距离变换好！！！但是，好是有前提的 对一同样大小颗粒的分割效果是很好的。但是对大小不一效果不太行，但是我也做了优化 下面给出大体逻辑。

 一种基于距离变幻+分水岭 检测重叠轮廓分割的方法

1. 前处理：的噼里啪啦我就不说了，根据样品来(灰度，滤波，二值化，形态学...)
2. 进行距离变换 DistanceTransform+Normalize
3. 获取前景标记  Cv2.Threshold(distTrans8u, distTrans8u, foregroundThreshold * 255, 255, ThresholdTypes.Binary);
4. 创建标记图像  Mat markers = Mat.Zeros(binary.Size(), MatType.CV_32S);
5. 标记背景    using var sureBg = new Mat();
   Cv2.Dilate(binary, sureBg, new Mat(), iterations: 3);
6. 应用分水岭算法 Cv2.Watershed(originalMat, markers);
7. 前面几步都是烂大街的 随便一搜都有的代码 不清楚的直接搜 距离变换+分水岭
8. 得到轮廓并绘制在一张与原图大小相等的黑图上并把边界涂色

     result = Mat.Zeros(originalMat.Size(), originalMat.Type());var boundaries = new Mat();Cv2.Compare(markers, new Scalar(-1), boundaries, CmpType.EQ);result.SetTo(new Scalar(255, 255, 255), boundaries);result.Row(0).SetTo(new Scalar(0, 0, 0));result.Row(result.Rows - 1).SetTo(new Scalar(0, 0, 0));result.Col(0).SetTo(new Scalar(0, 0, 0));result.Col(result.Cols - 1).SetTo(new Scalar(0, 0, 0));boundaries.Dispose();

9.  上一步得到了所谓分水岭的轮廓，但是很有可能把你的小轮廓给干掉了 或者说正常的轮廓，那么我们需要合并：

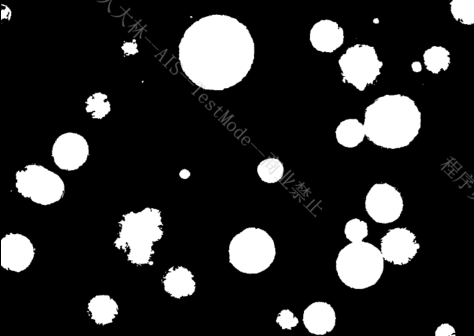

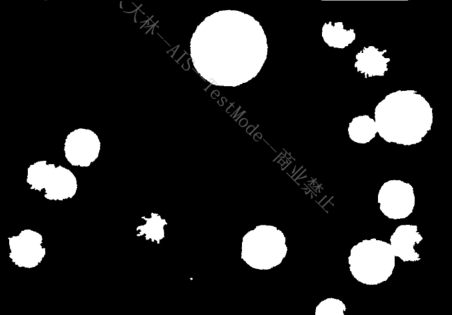

   这是分水岭前后的图片,会发现少了很多。其实也不多就那几个。

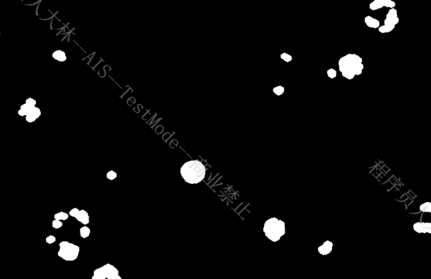

   1.原图减去分水岭得到的二值图 再做形态学处理得到 图4

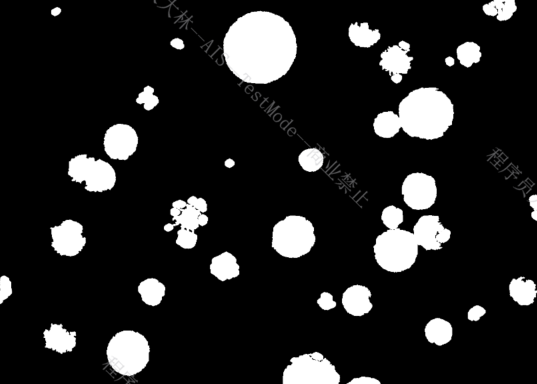

   2.合并分水岭二值图与图四


10. 至于效果我觉得一般 逻辑嘛也觉得一般 我就是菜鸡。

打个总结，牛马不如骡子。
