ICT模拟零件测试方法–电位器测试
文章目录
- ICT模拟零件测试方法--电位器测试
- 电位器测试
- 电位器测试配置
- 电位器测试配置
- 电位器测试注意事项
- 电位器测量选项
电位器测试
电位器测试测量从 0.1 欧姆到 10M 欧姆的电阻。
本节介绍:
- 电位器测试配置
- 电位器测试注意事项
- 电位器语句语法
- 电位器测量选项
- 电位器编程提示
电位器测试配置

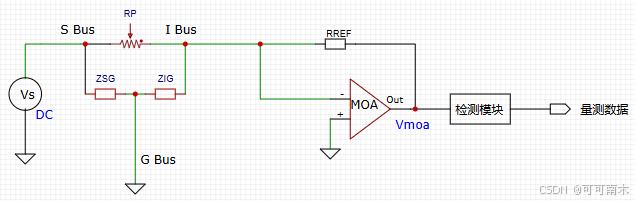

被测电位器连接在 MOA 输入路径中,如图 1 所示。软件使用的测试元件包括:
- 源 - 一个设置为 0.1V 的 DC 电压源。
- 检测器 - 内部 DC 电压表。
- 参考电阻器 - 所有范围。
电位器测试配置
电位器测试注意事项
电位器会测量两次:
- 首先,使用 ad 选项执行电位器语句,让操作员可以将电位器的滑片居中。此测量检查滑片与一侧引脚之间的电阻。
- 然后不使用 ad 选项再次执行语句,以测量另一侧引脚与滑片之间的电阻。
每次测量的结果与电位器值的一半进行比较。第二次测量有更宽的公差范围,以适应任何调整不准确性。有关如何使用 ad 选项的更多信息,请参见电位器编程提示。
电位器语句语法
potentiometer <value>,<+tol>,<‑tol>
potentiometer <value>,<+tol>,<‑tol>,<return>
potentiometer <value>,<+tol>,<‑tol>,<options>
potentiometer <value>,<+tol>,<‑tol>,<options>,<return>
potentiometer <designator>,<value>,<+tol>,<‑tol>
potentiometer <designator>,<value>,<+tol>,<‑tol>,<return>
potentiometer <designator>,<value>,<+tol>,<‑tol>,<options>
potentiometer <designator>,<value>,<+tol>,<‑tol>,<options>,<return>
示例:
on failurereport "Part Num: 1145-0217; Location: H2"exit testend on failureclear connect s to "R1-1"; i to "R1-W"
potentiometer "Leg1", 5k, 12, 12, wb, ad, R, as
clear connect s to "R1-W"; i to "R1-2"
potentiometer "Leg2", 5k, 32, 32, wb, ed, as
电位器测量选项
i3070 在线测试软件基于其对被测电路的分析为电位器测试选择测量选项。您可以选择:
- 更改选项或它们的值以提高测试性能
- 手动编写在线测试
如果未指定选项,系统使用默认参数。表 3-11 列出了电位器选项及默认值。
表 3-11
电位器语句选项
选项 | 默认值 | 描述 | 选项 | 默认值 | 描述 |
---|---|---|---|---|---|
ad | ad1 | 调整组件 | of | of0 (与 fr) | 电压偏移 |
am | am.1 | 源幅值 | pf | 通过/失败 | |
ar | ar1.25 | ASRU 范围 | pm | pm (与 fr) | 并联模型 |
as | ASRU 加速(仅 ASRU-N) | re | re4 | 参考元件 | |
dwa | dwa0 | 检测器延迟 | sa | 感应 A 总线 | |
ed | 额外数字 | sb | 感应 B 总线 | ||
en | 增强 | sl | 感应 L 总线 | ||
fi | fi1 | 滤波 | sm | sm | 串联模型 |
fr | 频率 | wa | wa0 | 等待 | |
ico | ico1 | 电流合规 | wb | 宽带 |
电位器编程提示
推荐的电位器语句测量选项如表 1 所示。
表 1 电位器推荐测量选项
范围 | 推荐选项 |
---|---|
0.1 – 1 | ar3, sa, sb, en, ed, re1 |
1 – 10 | sa, sb, en, ed, re1 |
10 – 100 | sa, sb, en, ed, re2 |
100 – 300 | sa, sb, en, ed, re3 |
300 – 1k | sa, sb, en, ed, re3(四线), re3(二线) |
1k – 10k | sa, sb, en, ed, re4(四线), re4(二线) |
10k – 100k | en, ed, re5(增强), re5(非增强) |
100k – 1M | en, ed, re6(增强), re6(非增强) |
1M – 5M | wa.005, en, ed, re6 |
5M – 10M | wa.005, en, ed, re6 |
额外提示:
- 选择反馈电阻 (re) 和源幅值 (sa)
选择反馈电阻 (re) 和源幅值 (am) 时,尽量保持 MOA 增益在 1 到 10 之间,MOA 输出在 0.1 到 1 伏之间。这个 MOA 增益和输出的范围提供了最准确和可重复的测量。
- 并联电感
如果存在并联电感问题,您可以使用 AC 源和检测器。
- 总线连接
使用 clear connect 语句指定总线连接时,尽量最大化 Zig。也就是说,将总线放置在被测电路中,以便 I 和 G 总线之间可能有最大阻抗。
- 宽带
不要将宽带与 DC 源和参考元件低于 re3 的元件一起使用。
- 大电阻的等待或滤波
大电阻测量可能需要等待,或需要重复测量(滤波),或两者兼而有之。这允许测试电路中的任何电容充电,并让 MOA 电路稳定。
- 增强
如果 Rx 小于 1k 或大于 10k,使用增强。
- ad 选项
ad 选项有三种選擇:
- ad0:测试不允许操作员调整设备。
- ad1(默认):测试始终要求操作员调整设备并按下是或否。
- ad2:如果测量不在指定公差范围内,测试才要求操作员调整设备。
