第五章：布局系统（lv_flex, lv_grid）

欢迎回来！

在第四章：样式（lv_style）中，我们掌握了如何通过色彩、字体和圆角等特性美化部件。当界面元素具备视觉吸引力后，如何优雅地组织它们便成为新的挑战。

设想我们拥有多个精美按钮，希望实现以下布局效果：

横向/纵向等距排列
屏幕尺寸变化时自动适配
动态增删元素时自动调整

传统手工计算坐标的方式显然低效且难以维护，这正是布局系统的价值所在。

布局系统核心价值

LVGL布局系统受现代网页设计（CSS Flexbox/Grid）启发，通过声明式配置实现：

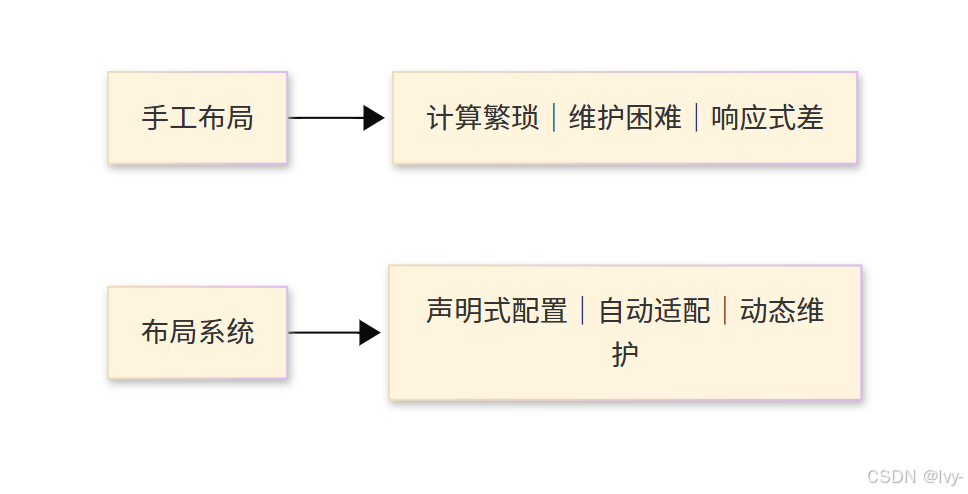

在这里插入图片描述

布局类型概览

布局类型	适用场景	典型应用
弹性布局	单向流式排列	导航栏｜设置项列表
网格布局	二维矩阵排列	仪表盘｜相册缩略图

启用布局模块

在lv_conf.h中激活配置：

/*==================* 布局模块*================*/
#define LV_USE_FLEX 1  // 启用弹性布局
#define LV_USE_GRID 1  // 启用网格布局

弹性布局（lv_flex）

1. 容器初始化

lv_obj_t * flex_container = lv_obj_create(screen_main);
lv_obj_set_size(flex_container, LV_PCT(90), LV_PCT(80)); // 相对父容器90%宽/80%高
lv_obj_set_layout(flex_container, LV_LAYOUT_FLEX);       // 声明弹性容器

2. 排列方向控制

// 横向排列（可换行）
lv_obj_set_flex_flow(flex_container, LV_FLEX_FLOW_ROW_WRAP);// 纵向排列（可换列）
lv_obj_set_flex_flow(flex_container, LV_FLEX_FLOW_COLUMN_WRAP);

3. 对齐方式

// 主轴居中｜交叉轴居中｜轨道居中
lv_obj_set_flex_align(flex_container, LV_FLEX_ALIGN_CENTER, LV_FLEX_ALIGN_CENTER, LV_FLEX_ALIGN_CENTER);

4. 空间分配

lv_obj_t * expand_btn = lv_button_create(flex_container);
lv_obj_set_flex_grow(expand_btn, 2);  // 占据剩余空间2份lv_obj_t * normal_btn = lv_button_create(flex_container);
lv_obj_set_flex_grow(normal_btn, 1);  // 占据剩余空间1份

5. 间距控制

static lv_style_t flex_style;
lv_style_init(&flex_style);
lv_style_set_pad_column(&flex_style, 10);  // 列间距10像素
lv_style_set_pad_row(&flex_style, 15);     // 行间距15像素
lv_obj_add_style(flex_container, &flex_style, 0);

网格布局（lv_grid）

1. 容器初始化

lv_obj_t * grid_container = lv_obj_create(screen_main);
lv_obj_set_layout(grid_container, LV_LAYOUT_GRID);  // 声明网格容器

2. 网格结构定义

// 列定义：固定100px｜弹性1份｜弹性2份
static int32_t col_dsc[] = {100, LV_GRID_FR(1), LV_GRID_FR(2), LV_GRID_TEMPLATE_LAST};// 行定义：自适应内容高度｜弹性3份
static int32_t row_dsc[] = {LV_GRID_CONTENT, LV_GRID_FR(3), LV_GRID_TEMPLATE_LAST};lv_obj_set_grid_dsc_array(grid_container, col_dsc, row_dsc);

3. 单元格定位

// 按钮定位到(0,0)单元格，横向居左｜纵向居顶
lv_obj_t * btn = lv_button_create(grid_container);
lv_obj_set_grid_cell(btn, LV_GRID_ALIGN_START, 0, 1,   // 列：起始对齐，第0列，跨1列LV_GRID_ALIGN_START, 0, 1);  // 行：起始对齐，第0行，跨1行// 标签跨两列
lv_obj_t * label = lv_label_create(grid_container);
lv_obj_set_grid_cell(label,LV_GRID_ALIGN_CENTER, 1, 2,  // 列：居中，第1列，跨2列LV_GRID_ALIGN_CENTER, 0, 1); // 行：居中，第0行，跨1行

布局系统工作原理

处理流程

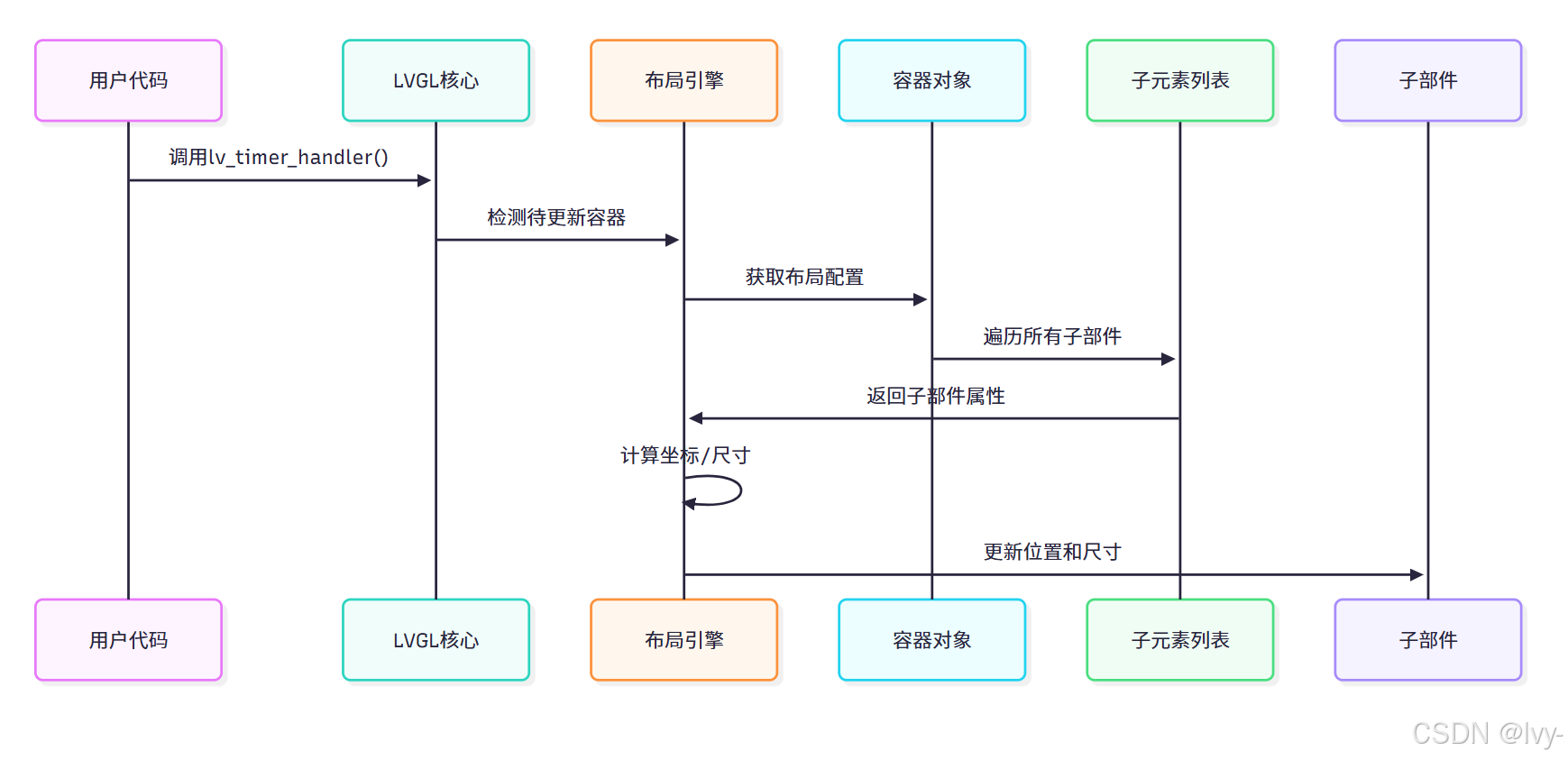

在这里插入图片描述

核心机制

注册机制：通过lv_obj_set_layout()将容器注册到布局系统
延迟计算：在屏幕刷新周期统一处理布局计算
动态响应：容器尺寸变化或子元素增减时自动触发重新布局

实践

组合使用：在复杂界面中混合使用Flex和Grid布局
响应式设计：结合LV_PCT百分比单位和媒体查询实现自适应
性能优化：避免深层嵌套布局，控制刷新频率
样式分离：将布局样式与视觉样式分离管理

结论

通过本章学习，我们掌握了：

弹性布局的流式排列与空间分配技巧
网格布局的二维矩阵定位方法
布局系统的底层运作原理
间距控制与对齐策略

布局系统的引入使界面开发从手工计算迈向声明式配置，极大提升了开发效率和可维护性。

下一章我们将探索用户交互的核心——输入设备管理。

下一章：输入设备（lv_indev）

github: https://github.com/lvy010/Cpp-Lib-test/tree/main/LVGL/indev

第六章：输入设备（lv_indev）

在第五章：布局（lv_flex, lv_grid）中，我们已成为屏幕布局的大师，能够确保界面元素美观且自适应。但若用户无法真正触摸或交互这些精心设计的界面，再惊艳的UI又有何用？

如何才能让那个完美居中、蓝色圆角按钮真正被点击？

这正是**输入设备（lv_indev）**大显身手之时~

假设我们的设备拥有物理触摸屏、鼠标、键盘甚至旋转编码器，LVGL需要通过某种方式理解用户通过这些物理输入设备的操作，并将这些动作转化为屏幕上控件（如按钮、滑块或文本输入框）能够理解和响应的指令。

lv_indev模块就像用户交互的通用翻译器。

它接收来自硬件的原始信息（例如"手指触摸了X,Y坐标"或"Enter键被按下"），并将其转化为GUI可理解的语义事件。

这使得LVGL应用能够响应多样化的物理输入，而无需为每个交互编写复杂的硬件专用代码。

本章目标是理解如何连接常见输入设备——触摸屏（属于"指针"类设备），让LVGL按钮能够响应点击操作

什么是`lv_indev`？

lv_indev（LVGL输入设备缩写，代码中以lv_indev_t结构体表示）是表征单个输入硬件设备的对象。

它充当微控制器原始输入数据与LVGL事件系统之间的桥梁。

lv_indev_t对象管理的关键要素：

设备类型：属于触摸屏、键盘还是编码器？
数据读取：需要开发者提供的特殊函数（“读取回调”）来获取硬件当前状态
当前状态：按压/释放状态、指向位置或激活的按键
关联显示：该输入设备控制的显示设备（回忆第二章：显示设备（lv_display））

输入设备类型（`LV_INDEV_TYPE_`）

LVGL支持多种输入设备类别：

类型	描述	典型硬件
`LV_INDEV_TYPE_POINTER`	能够指向屏幕具体坐标并触发按压/释放动作的设备	`触摸屏`、鼠标、轨迹球
`LV_INDEV_TYPE_KEYPAD`	提供按键输入的设备，常用于导航和文本输入	`物理键盘`、数字键盘
`LV_INDEV_TYPE_ENCODER`	带有增量旋转（左/右）和可选按压按钮的旋转设备	`旋钮编码器`、滚轮
`LV_INDEV_TYPE_BUTTON`	映射到屏幕坐标的物理按键（如设备外壳上的实体按钮）	`前面板按键`

本章将以LV_INDEV_TYPE_POINTER类型的触摸屏为例进行说明。

连接第一个输入设备（触摸屏）

让我们配置基础触摸屏功能，使LVGL能够检测按钮的触摸操作。

1. 创建输入设备对象

首先需要通过创建lv_indev_t对象告知LVGL存在输入设备。

该操作必须在显示设备（lv_display）创建之后执行。

#include "lvgl.h" // 始终包含主LVGL头文件// 在应用初始化函数中（如main.c或app_init()）
void setup_input_device()
{// 确保显示设备已初始化（例如调用第二章的setup_display()）// lv_init();// setup_display(); // 需在输入设备设置前调用！// 1. 创建输入设备对象lv_indev_t * my_touchpad_indev = lv_indev_create();// ... 后续配置步骤在此添加
}

lv_indev_create()：创建lv_indev_t对象，默认关联到首个创建的显示设备
lv_indev_t * my_touchpad_indev：该变量持有输入设备的操作句柄

2. 设置设备类型

告知LVGL输入设备类型，触摸屏属于LV_INDEV_TYPE_POINTER。

// ...（接续前文代码）void setup_input_device()
{lv_indev_t * my_touchpad_indev = lv_indev_create();// 2. 设置输入设备类型为POINTERlv_indev_set_type(my_touchpad_indev, LV_INDEV_TYPE_POINTER);// ... 后续配置步骤在此添加
}

3. 实现读取回调函数

这是最关键的部分！LVGL需要通过开发者提供的"读取回调"函数定期获取实际触摸数据。

my_touchpad_read函数需要完成：

读取触摸的当前状态（按压或释放）
若处于按压状态，读取X/Y坐标
填充lv_indev_data_t结构体传递这些信息

// 将触摸数据存储为全局变量以便硬件驱动更新
//（例如在中断服务例程或主循环轮询中更新）
static int32_t touch_x = 0;
static int32_t touch_y = 0;
static bool touch_pressed = false; // 触摸屏激活时为true// *** 重要：需替换为实际硬件读取函数！***
// 以下仅为演示概念占位符
// 实际嵌入式系统中应读取触摸控制器IC数据
// 示例：*x = get_actual_touch_x(); *y = get_actual_touch_y(); *is_pressed = is_touch_down();void read_touchscreen_hardware(int32_t *x, int32_t *y, bool *is_pressed)
{// 演示用模拟输入（如PC模拟器中的鼠标）// 实际应用中应从触摸传感器获取真实数据：*x = touch_x;*y = touch_y;*is_pressed = touch_pressed;
}// ****************************************************************************// 3. 自定义读取回调函数
void my_touchpad_read(lv_indev_t * indev, lv_indev_data_t * data) {// 从实际触摸硬件读取当前状态read_touchscreen_hardware(&touch_x, &touch_y, &touch_pressed);if (touch_pressed) {data->state = LV_INDEV_STATE_PRESSED; // 告知LVGL按压状态data->point.x = touch_x;              // 设置X坐标data->point.y = touch_y;              // 设置Y坐标} else {data->state = LV_INDEV_STATE_RELEASED; // 告知LVGL释放状态}
}

lv_indev_t * indev：触发回调的输入设备对象指针
lv_indev_data_t * data：必须填充当前输入数据的结构体
LV_INDEV_STATE_PRESSED / LV_INDEV_STATE_RELEASED：指针设备的两种基本状态
data->point.x, data->point.y：按压状态时的坐标位置

4. 连接读取回调

最后将my_touchpad_read函数关联至输入设备对象。

// ...（接续前文代码）void setup_input_device()
{lv_indev_t * my_touchpad_indev = lv_indev_create();lv_indev_set_type(my_touchpad_indev, LV_INDEV_TYPE_POINTER);// 4. 关联读取回调函数lv_indev_set_read_cb(my_touchpad_indev, my_touchpad_read);
}

现在调用setup_input_device()后，LVGL将周期调用my_touchpad_read获取触摸状态，并据此判断控件（如第三章：控件（lv_obj）中的按钮）是否被点击

若结合第四章：样式（lv_style）中的LV_STATE_PRESSED样式，我们甚至能看到按钮在触摸时的颜色变化

理解控件组（适用于键盘/编码器）

POINTER设备通过直接点击屏幕坐标交互

而KEYPAD和ENCODER设备则通过"焦点"与控件交互。

想象用键盘导航网页：按Tab键在按钮间切换焦点，Enter键点击焦点按钮。

LVGL使用**控件组（lv_group_t）**实现此机制。

创建组：lv_group_t * g = lv_group_create();
添加控件至组：lv_group_add_obj(g, my_button);（对所有需导航的交互控件执行此操作）
为输入设备分配组：lv_indev_set_group(my_keypad_indev, g);

当my_keypad_read回调报告LV_KEY_NEXT时，焦点将自动在g组的控件间切换

(Qt的话，有信号和槽机制)

[Qt] 信号和槽(1) | 本质 | 使用 | 自定义

[Qt] 信号和槽(2) | 多对多 | disconnect | 结合lambda | sum

输入设备工作原理

让我们观察触摸事件从硬件到LVGL控件的传递过程。

轮询/读取：LVGL运行周期性定时器（由第一章：配置（lv_conf.h）中的LV_DEF_REFR_PERIOD控制，通常10-50ms）。该定时器触发lv_indev_read_timer_cb，进而调用各注册输入设备的lv_indev_read
读取回调：lv_indev_read调用开发者实现的my_touchpad_read函数，从硬件读取原始X/Y坐标和触摸状态
数据处理：将原始数据填入lv_indev_data_t结构体并返回
查找目标对象：LVGL获取原始输入数据后，对指针设备会基于X/Y坐标遍历显示设备上的所有活动控件（从顶层系统层到底层），查找位于触摸点下的控件。此过程涉及坐标和可见性检查
状态与事件管理：确定目标控件后，LVGL更新其内部状态（如LV_STATE_PRESSED）并触发相关事件（如LV_EVENT_PRESSED、LV_EVENT_CLICKED、LV_EVENT_RELEASED）。若按压状态移动可能触发滚动或拖拽

简化序列图如下：

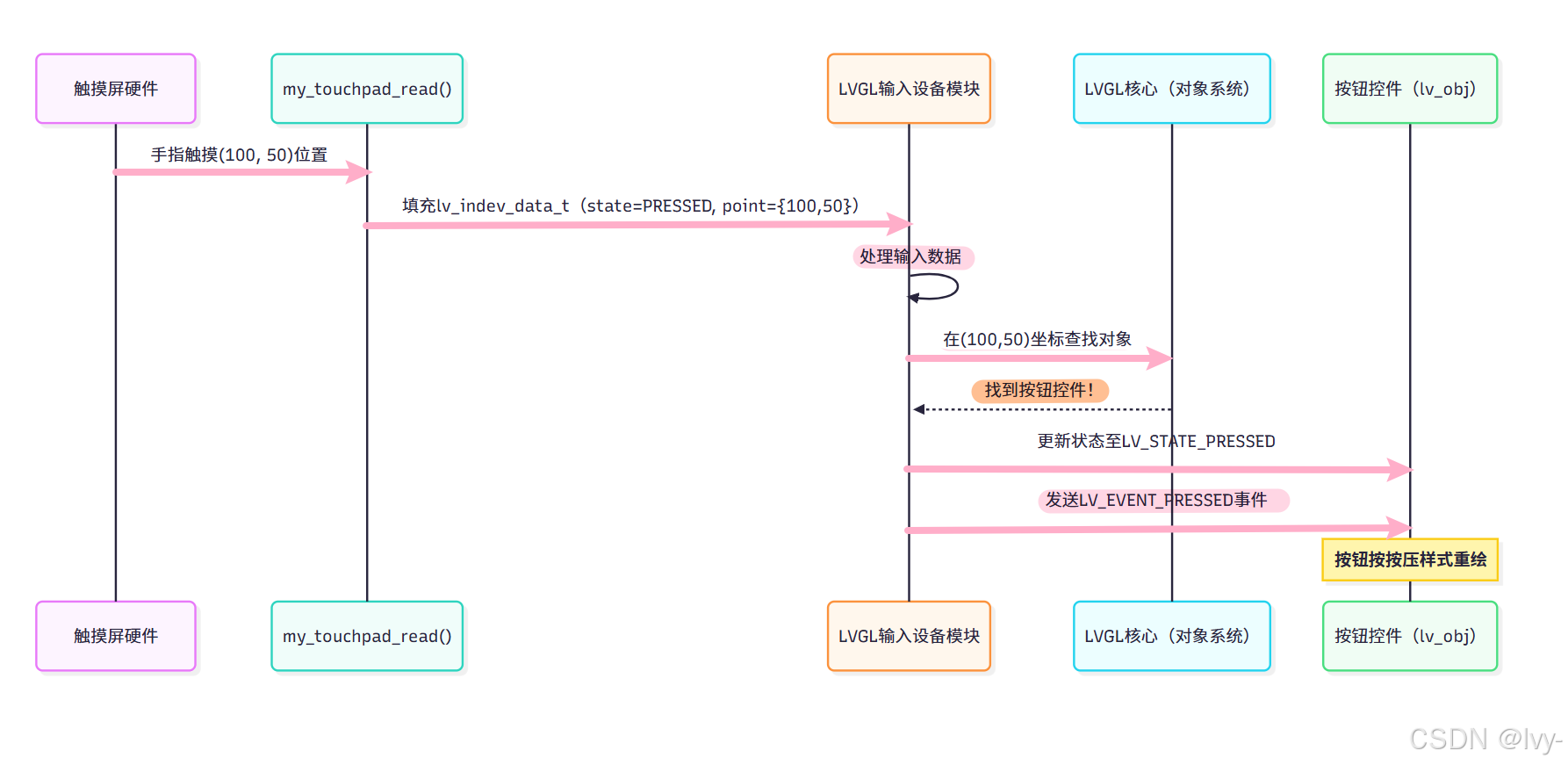

在这里插入图片描述

LVGL内部代码解析：

调用lv_indev_create()时，LVGL会为lv_indev_t结构体分配内存。

该结构体保存指向读取回调函数的指针、设备类型、内部状态变量及关联显示设备指针。

核心逻辑位于src/indev/lv_indev.c，以下是简化代码片段：

// 摘自lv_indev.c（简化版）
lv_indev_t * lv_indev_create(void)
{// 为输入设备对象分配内存lv_indev_t * indev = lv_ll_ins_head(indev_ll_head);// ... 初始化默认值 ...// 创建周期性调用读取函数的定时器indev->read_timer = lv_timer_create(lv_indev_read_timer_cb, LV_DEF_REFR_PERIOD, indev);// ...return indev;
}void lv_indev_set_read_cb(lv_indev_t * indev, lv_indev_read_cb_t read_cb)
{// 存储开发者提供的读取回调函数指针indev->read_cb = read_cb;
}void lv_indev_read(lv_indev_t * indev)
{lv_indev_data_t data;// 调用开发者实现的读取回调if(indev->read_cb) {indev->read_cb(indev, &data);}// ... 根据indev->type处理data ...if(indev->type == LV_INDEV_TYPE_POINTER) {indev_pointer_proc(indev, &data); // 处理指针数据}// ... 其他类型处理（键盘、编码器、按钮）...
}static void indev_pointer_proc(lv_indev_t * i, lv_indev_data_t * data)
{// ... 从data->point更新内部'act_point' ...// ... 通过pointer_search_obj()查找指针下对象 ...// ... 更新内部状态（如i->pointer.act_obj, i->state）...if (i->state == LV_INDEV_STATE_PRESSED) {indev_proc_press(i); // 处理按压逻辑} else {indev_proc_release(i); // 处理释放逻辑}
}static void indev_proc_press(lv_indev_t * indev)
{// ... 检测新对象、长按、滚动的逻辑 ...// 若启用，向活动对象（indev_obj_act）发送LV_EVENT_PRESSED事件// 示例：// lv_obj_send_event(indev_obj_act, LV_EVENT_PRESSED, indev_act);
}// lv_indev.h中完整的lv_indev_t定义
// 包含输入设备状态和配置的所有相关数据
typedef struct _lv_indev_t
{// ... 其他成员 ...lv_indev_type_t type;            /**< 输入设备类型（POINTER, KEYPAD, ENCODER, BUTTON） */lv_indev_read_cb_t read_cb;      /**< 输入设备数据读取函数 */lv_indev_state_t state;          /**< 当前状态（PRESSED或RELEASED） */struct _lv_display_t * disp;     /**< 关联的显示设备 */lv_timer_t * read_timer;         /**< 周期性调用read_cb的定时器 */lv_group_t * group;              /**< 针对KEYPAD/ENCODER：交互的控件组 */// ... 指针、键盘等内部状态变量 ...// 例如：lv_point_t pointer.act_point; 当前坐标// 例如：uint32_t keypad.last_key; 最后按下的键// ... 更多手势、长按、滚动相关参数 ...
} lv_indev_t;

这种内部结构和处理流程确保了LVGL能够高效处理多种输入源，将底层硬件细节与GUI逻辑解耦。

代码功能

lv_indev_create()函数是LVGL输入设备系统的核心接口，用于创建并初始化一个输入设备实例。

函数返回lv_indev_t结构体指针，该结构体存储输入设备的全部运行时数据。

内存分配与初始化

lv_ll_ins_head(indev_ll_head)通过链表管理器为输入设备分配内存，同时将新设备插入全局链表头部。

返回的lv_indev_t指针包含以下关键字段：

read_timer：通过lv_timer_create()创建定时器，周期性地调用lv_indev_read_timer_cb触发输入事件处理
type：初始化为LV_INDEV_TYPE_NONE，需通过lv_indev_set_type()显式设置
read_cb：初始化为NULL，需通过lv_indev_set_read_cb()绑定具体设备的读取函数

回调机制实现

lv_indev_set_read_cb()将开发者实现的设备读取函数指针存入indev->read_cb。当定时器触发lv_indev_read()时，会通过该指针调用具体设备的读取逻辑：

if(indev->read_cb)
{indev->read_cb(indev, &data); // 回调开发者实现的硬件读取接口
}

输入数据处理流程

类型分发：根据indev->type进入对应处理器。以触摸屏（LV_INDEV_TYPE_POINTER）为例：
```
indev_pointer_proc(indev, &data); // 处理坐标数据
```
状态机处理：在indev_pointer_proc()中：
- 更新坐标act_point和当前活动对象act_obj
- 根据state字段（PRESSED/RELEASED）分发给indev_proc_press()或indev_proc_release()
事件生成：在按压处理中通过lv_obj_send_event()发送标准事件：
```
lv_obj_send_event(indev_obj_act, LV_EVENT_PRESSED, indev_act);
```

关键数据结构

lv_indev_t包含输入设备的完整上下文：

typedef struct _lv_indev_t
{lv_indev_type_t type;        // 设备类型标识lv_indev_read_cb_t read_cb;  // 设备级读取回调lv_indev_state_t state;      // PRESSED/RELEASED状态struct _lv_display_t * disp; // 绑定到特定显示器lv_timer_t * read_timer;     // 输入轮询定时器union {lv_point_t act_point;   // 指针设备当前坐标uint32_t last_key;      // 键盘设备最后按键};// ...其他手势/滚动参数...
} lv_indev_t;

⭕union

union 是一种特殊的 C 语言结构，允许同一块内存存储不同的数据类型（如 lv_point_t 和 uint32_t），但同一时间只能使用其中一个成员，以节省内存空间

20.（C语言）联合和枚举全

code:

union {lv_point_t act_point;  // 用于存储指针坐标（如触摸屏位置）uint32_t last_key;     // 用于存储键盘按键值
};

共享内存：act_point 和 last_key 共用同一块内存，修改其中一个会影响另一个的值
应用场景：适合在设备只能触发一种输入（如触摸或按键）时复用内存，减少资源占用。

调用

开发者需要实现三个基础操作：

创建设备实例
设置设备类型
绑定读取回调

lv_indev_t * touchpad = lv_indev_create();
lv_indev_set_type(touchpad, LV_INDEV_TYPE_POINTER);
lv_indev_set_read_cb(touchpad, my_touchpad_read);

总结

至此我们已成功为LVGL应用连接输入设备！本章要点包括：

lv_indev是处理用户输入的核心模块
LVGL支持多种输入设备类型
如何创建lv_indev_t对象、设置类型并提供硬件数据读取回调
lv_indev如何将原始输入转化为控件交互
"控件组"对键盘和编码器导航的重要性

配置完输入设备后，我们精心设计的样式化控件已具备完整交互能力！下一步将深入探索控件如何响应这些交互事件。

下一章：事件系统（lv_event）
