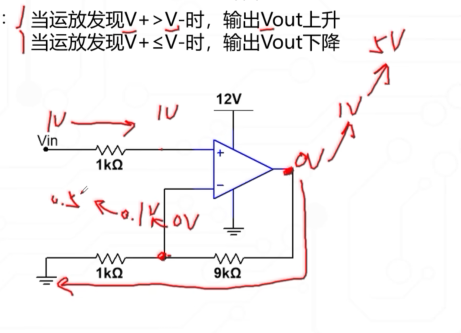

负反馈形成了虚短。

你的输出会对-极产生一个向上的电压，当你的-=+的时候就两边相等了，这个时候就输出就不变了，也就是负反馈调节，调节了左边的电压差

如果你的右边输出已经达到了12v或者0v这个时候你就饱和了，这个时候你的负反馈就不够了，这个时候就不能虚短了

虚断是你可以把右边的放大器当成一个特大的电阻，所以上下流经的电流约等于0，

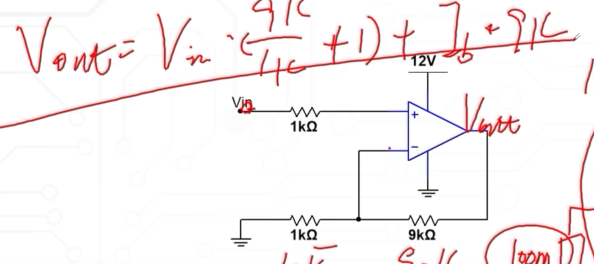

这个图放大10倍，你可以理解为你的输出电压经过一个9kΩ的降压得到了一个1kΩ的分压，也就是原来的1/10，所以-端口就是输出的1/10，因此+端口这个时候会和-相等，这个时候你的-=+

如果这个时候你把下面-端口的kΩ级别的电阻变成MΩ级别的话这个时候你的比较器内部电阻就会显现一部分分压，这个时候会影响到我们的输出对100m那里的分流有一部分，所以这个时候我们的

如果你的9M和1M的电阻，这个时候你的比较器这里就不能当作是一个完全阻断的状态了，因为差值变小了，所以虚断就不成立了，所以要用小电阻，kΩ级别

虚短的条件：1是否负反馈回路，2是否饱和

虚断：电阻是否M级别

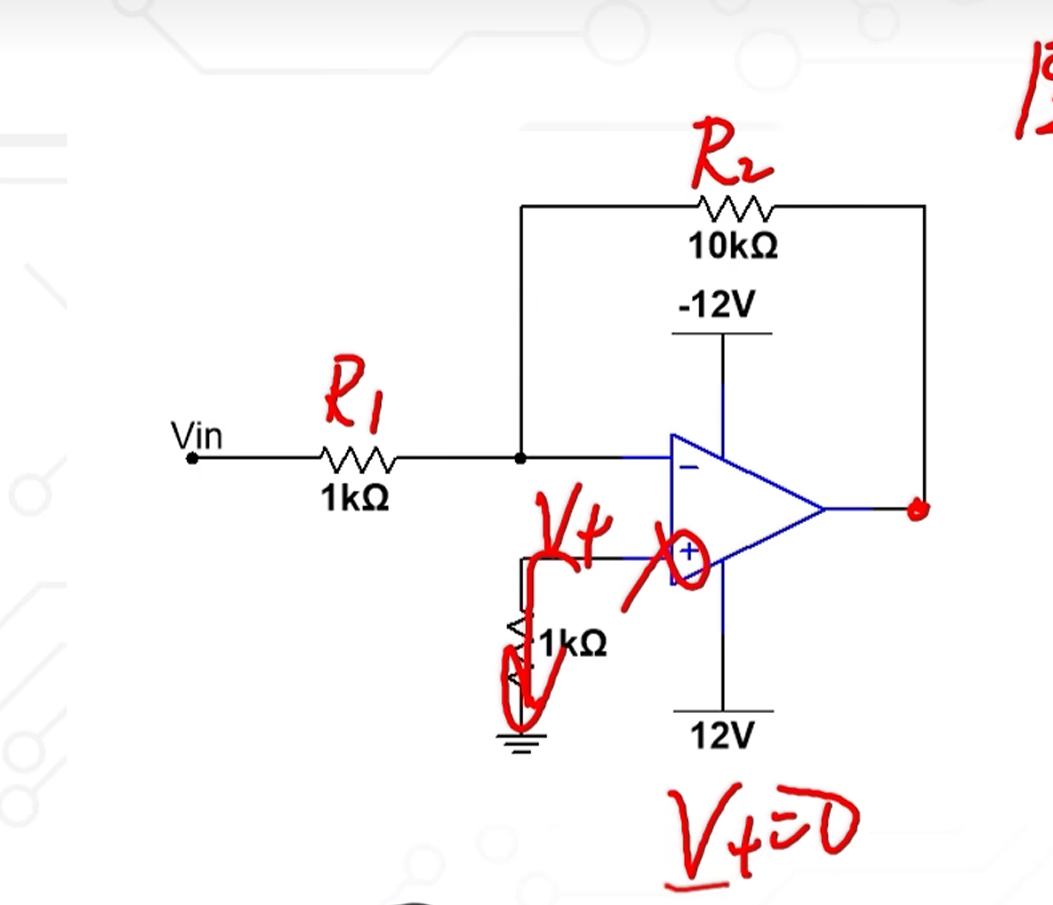

如图所示反向放大，这个你看一下如图所示V+=V-都是0v接地，这个时候根据分压公式

V-=R1（Vout-Vin）/（R1+R2）+Vin=0

这个时候你可以解出Vout= - R2*Vin/R1，也就是反向放大原理

（你也可以理解为1k那里有个Vin的压降，Vout那里有个10k的压降，他们分别接地，所以Vout就等于R2/R1倍的电压，又因为相反所以要取一个负）

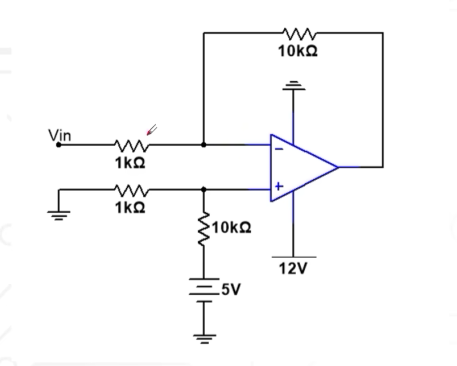

如图所示我给他加一个5v的偏置电压，这样的话-端口由于虚短刚开始就跟+端口一样处于一个5v的状态，再通过10倍的一个反向放大这个时候可以打破比较器电压最低是0v的局限（如果不加的话这个时候按理来说是-10Vin，但是会被比较器牵制在0v，如果加了5v这个时候会在5v的基础上减少10倍vin）。具体的自己很简单就可以通过分压来计算

经过一大堆的推导可以得到如此的输出电压等于  -（Vin+ - Vin-）R2/R1

（可以理解为Vin+与Vin-的电势差乘以反向放大倍数）
