PLC_博图系列☞基本指令”S_ODTS：分配保持型接通延时定时器参数并启动“

关键字： PLC、 西门子、 博图、 Siemens 、 S_ODTS

背景介绍

这是一篇关于PLC编程的文章，特别是关于西门子的博图软件。我并不是专业的PLC编程人员，也不懂电路，所以如果你希望从这里学习PLC编程技术，可能会有些失望。然而，因为工作需要，我开始了解PLC编程，特别是西门子的博图软件，并记录了这些经验。随着我国工业4.0的推进，相信会有更多的人从事类似的工作。如果这篇文章能对你有所帮助，欢迎点赞和关注我❥(^_-)。

S_ODTS： 分配保持型接通延时定时器参数并启动

说明

当输入 S 的逻辑运算结果 (RLO) 的信号状态从“0”变为“1”（信号上升沿）时，指令“分配保持型接通延时定时器参数并启动”将启动预设的定时器。即使输入 S 的信号状态变为“0”，该定时器在经过预设的持续时间 (TV) 后仍会计时结束。只要定时器计时结束，输出“Q”都将返回信号状态“1”，而无需考虑“S”输入的信号状态。如果定时器计时期间输入 S 的信号状态从“0”变为“1”，定时器将在输入 (TV) 中设定的持续时间处重新启动。

持续时间由定时器值和时基构成，且在参数 TV 处设定。该指令启动后，预设的时间值开始递减计数，直至为零。时基决定时间周期。当前定时器值在输出 BI 处以二进制编码格式输出，在输出 BCD 处以 BCD 编码格式输出。

输入 R 的信号状态为“1”则当前定时器值和时基都将复位为“0”，而与起始输入 S 的信号状态无关。这种情况下，输出 Q 的信号状态为“0”。

指令“分配保持型接通延时定时器参数并启动”需要使用前导逻辑运算进行边沿检测，并可置于程序段中间或结尾。

每次访问都更新指令数据。因此，在循环开始和循环结束时查询数据可能会返回不同的值。

说明 在时间单元，操作系统通过时基指定的间隔，以一个时间单位缩短时间值，直到该值为“0”。递减操作与用户程序不同步执行。因此，定时器中的值比预期的时基最多短一个时间间隔值。

以下给出了如何构造时间单元的一个示例：另请参见“L：加载定时器值”。

参数

下表列出了“分配保持型接通延时定时器参数并启动”指令的参数：

参数	声明	数据类型	存储区	说明
<定时器>	InOut/Input	TIMER	T	指令的时间 定时器的数量取决于 CPU。
S	Input	BOOL	I、Q、M、T、C、D、L、P 或常量	启动输入
TV	Input	S5TIME、WORD	I、Q、M、D、L 或常量	持续时间
R	Input	BOOL	I、Q、M、T、C、D、L、P 或常量	复位输入
BI	Output	WORD	I、Q、M、D、L、P	当前时间值（二进制编码）
BCD	Output	WORD	I、Q、M、D、L、P	当前时间值（BCD 格式）
Q	Output	BOOL	I、Q、M、D、L、P	定时器的状态

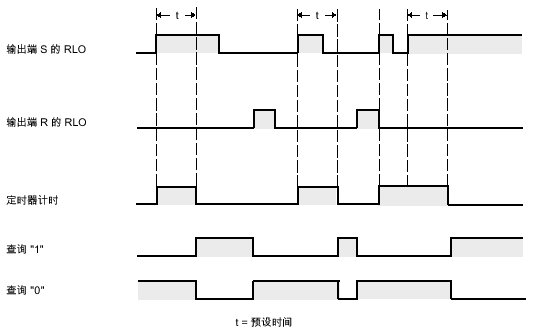

脉冲时序图

下图显示了指令“分配保持型接通延时定时器参数并启动”的脉冲图：

示例

以下示例说明了该指令的工作原理：

操作数“TagIn_1”的信号状态从“0”变为“1”时，“Timer_1”启动。即使操作数“TagIn_1”的信号状态变为“0”，定时器也根据操作数“TagIn_Number”的时间值计时结束。定时器计时结束时，操作数“TagOut”复位为“1” 。如果操作数“TagIn_1”的信号状态在定时器计时期间从“0”变为“1”，则定时器将重新启动。

**注：**以上部分内容来之博图V16帮助文档。

---
