集成均衡功能电池保护芯片在大功率移动电源的应用，创芯微CM1341-DAT、杰华特JW3312、赛微微电CW1244、中颖SH366006

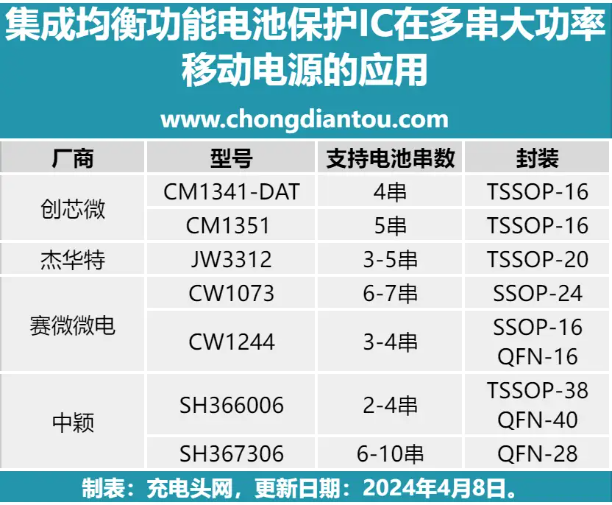

一文了解集成均衡功能电池保护IC在大功率移动电源的应用
在这里插入图片描述

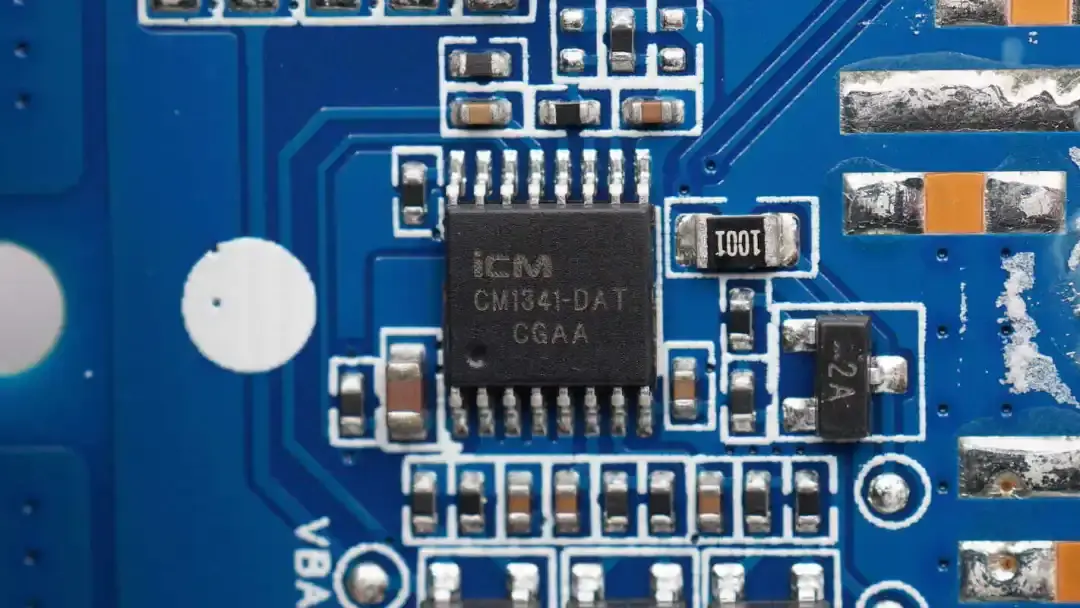

创芯微CM1341-DAT

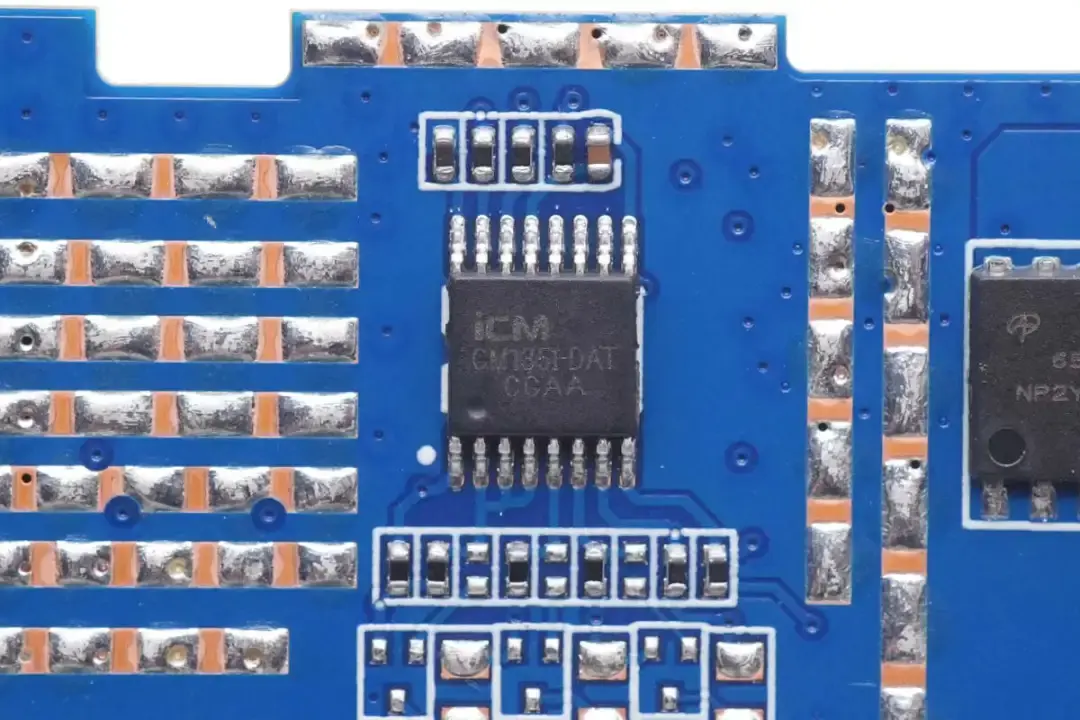

创芯微CM1341-DAT是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。
在这里插入图片描述
创芯微CM1341-DAT具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能，采用TSSOP-16封装。

应用案例

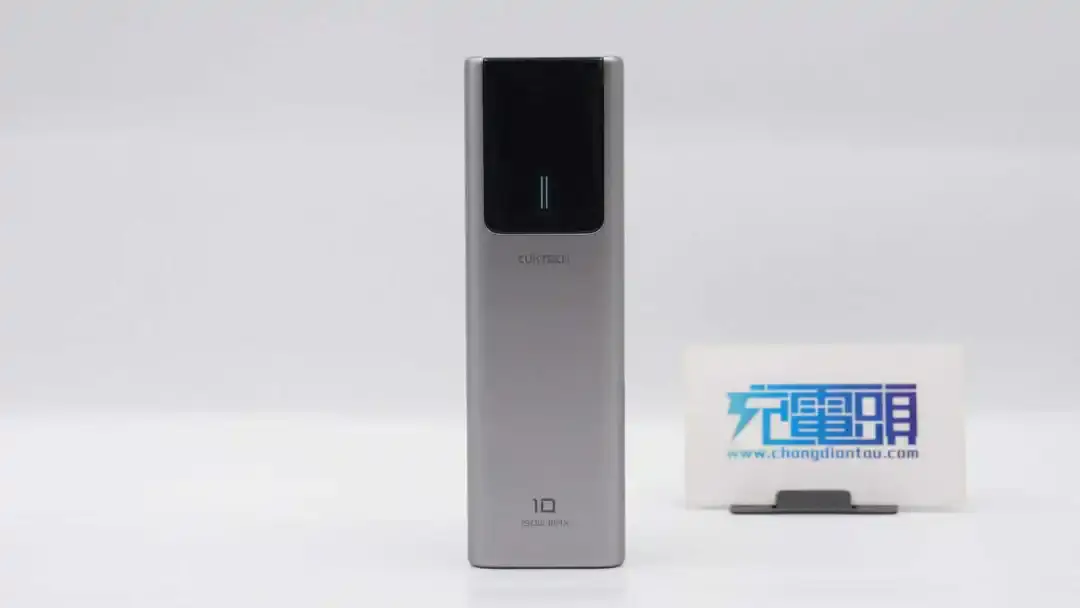

CUKTECH酷态科10号超级电能棒
在这里插入图片描述
酷态科10号超级电能棒内置10000mAh电池组，总输出功率达150W。移动电源机身为长条柱状设计，并喷涂银灰色金属漆，美观时尚。这款移动电源具备1A1C接口，其中USB-C接口支持90W充电功率和120W输出功率。USB-A口支持33W快充。液晶屏幕支持移动电源参数显示，实时了解移动电源电量和负载供电信息。

创芯微CM1351

创芯微CM1351是一款专用于5串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。
在这里插入图片描述
创芯微 CM1351电池保护芯片内置电池均衡功能，在不使用外置电阻和MOS管时，仍然可以通过芯片内部的均衡电路，实现电池均衡，确保电池的一致性，采用TSSOP-16封装。

应用案例

CUKTECH 20号超级电能柱P23
在这里插入图片描述

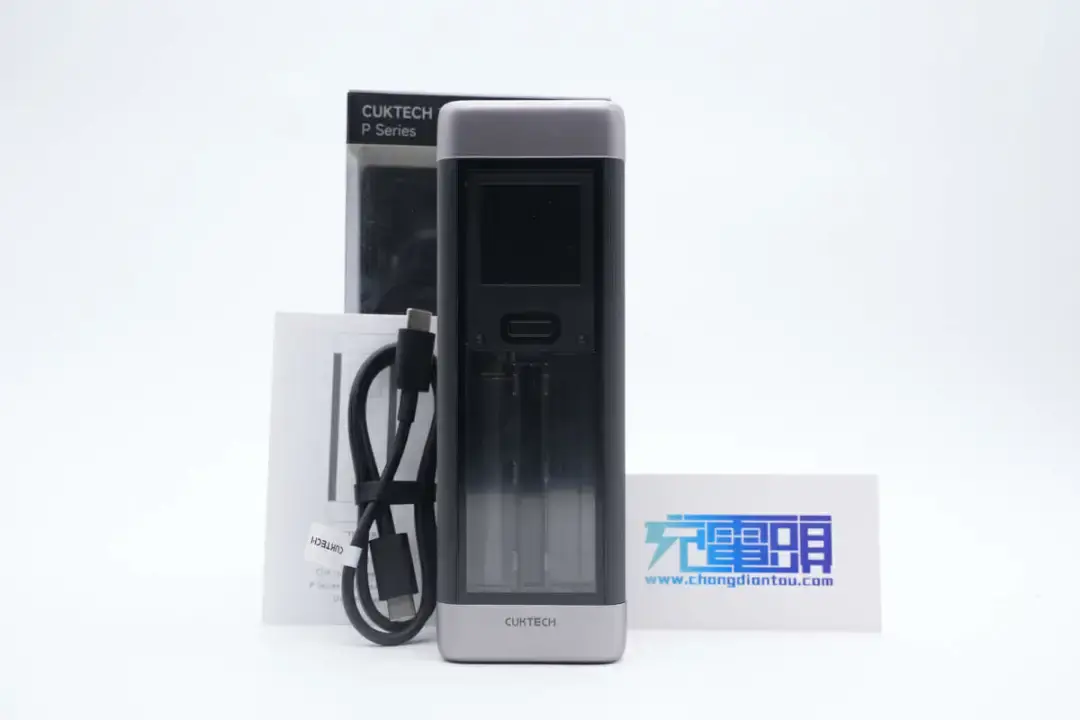

CUKTECH 20号超级电能柱内置25000mAh大容量电池组，总输出功率为210W，单口最大输出功率为140W，支持同时为三台设备供电。充电宝配有2C1A接口，USB-C接口支持140W和60W快充，USB-A口支持30W快充。机身配有屏幕和灯带，能够显示移动电源状态，方便查看充电状态，增加了产品卖点。

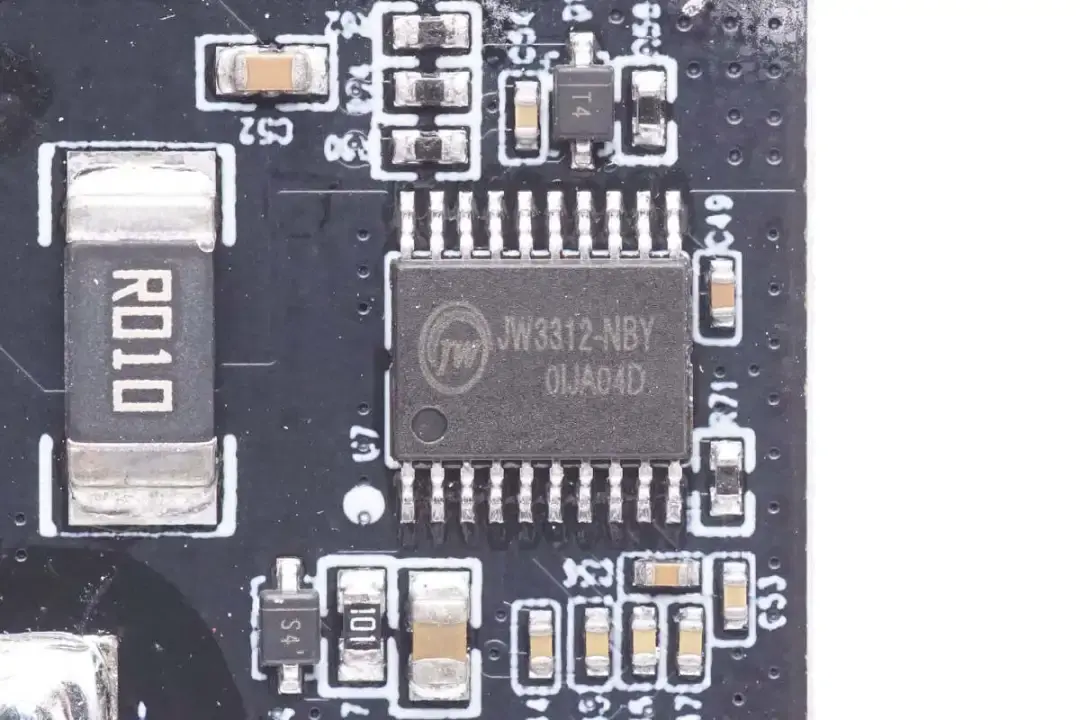

杰华特JW3312

在这里插入图片描述
杰华特JW3312是一颗支持3-5串锂电池的保护芯片，内部集成高精度电压检测电路，支持过充、过放、过流、过热以及电池断线保护。JW3312支持锂电池和磷酸铁锂电池，具有25mV过充电压检测精度，50mV过放检测精度，内置电池均衡功能，具有3μA待机功耗。JW3312提供TSSOP-20封装，适用于可充电锂电池组，电动工具和UPS备份电池组。

应用案例

摩米士15000mAh 65W二合一移动电源
在这里插入图片描述

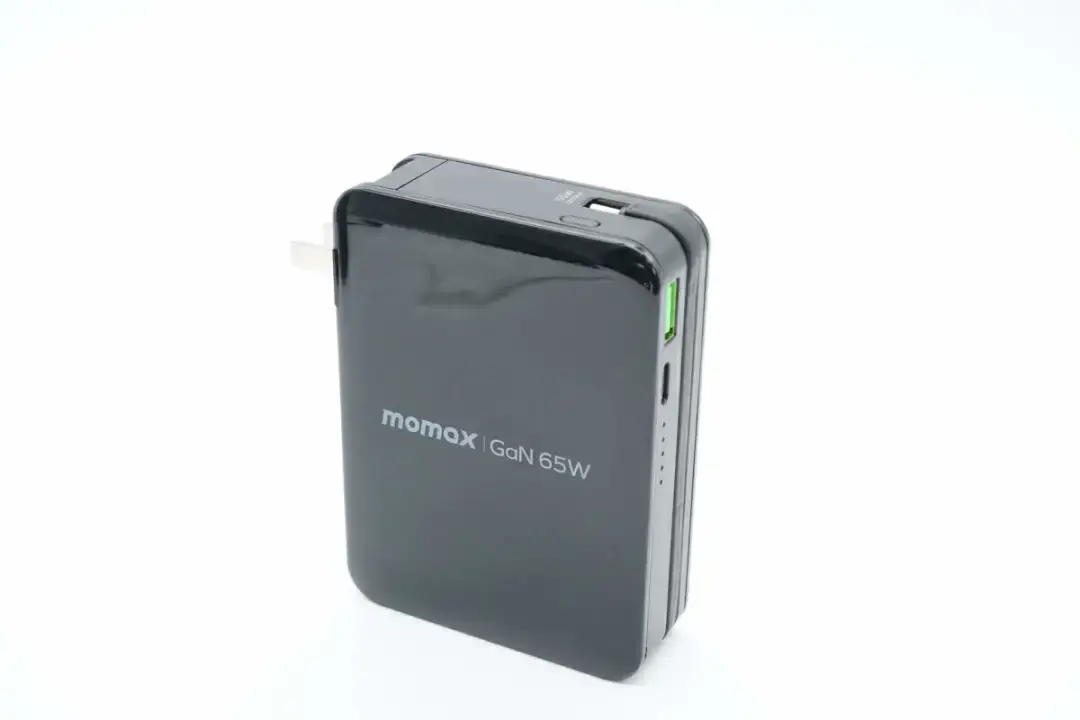

摩米士这款自带线的移动电源支持65W输出功率，内置的氮化镓充电器也支持65W输出功率，不仅可作为充电器使用，移动电源状态下，也能提供与充电器相同的使用体验。并且这款移动电源自带线的设计，便于随时连接笔记本电脑充电，使用起来非常方便，为用户带来不一样的使用体验。

赛微微电CW1073

在这里插入图片描述

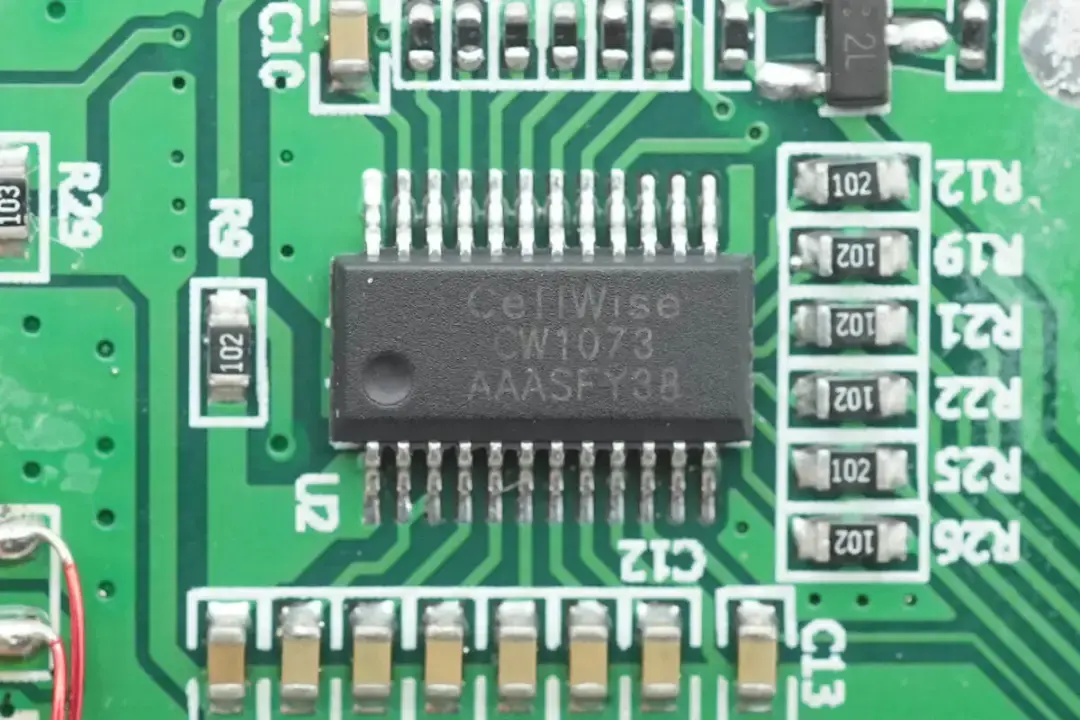

赛微微电CW1073是一款内置高精度检测电路和延迟电路的锂电池保护芯片，适用于6-7串锂离子电池或锂聚合物电池包。为锂电池包提供过充电检测、过放电检测、过电流检测、均衡、断线检测以及充放电高低温等保护功能，采用SSOP-24封装。

应用案例

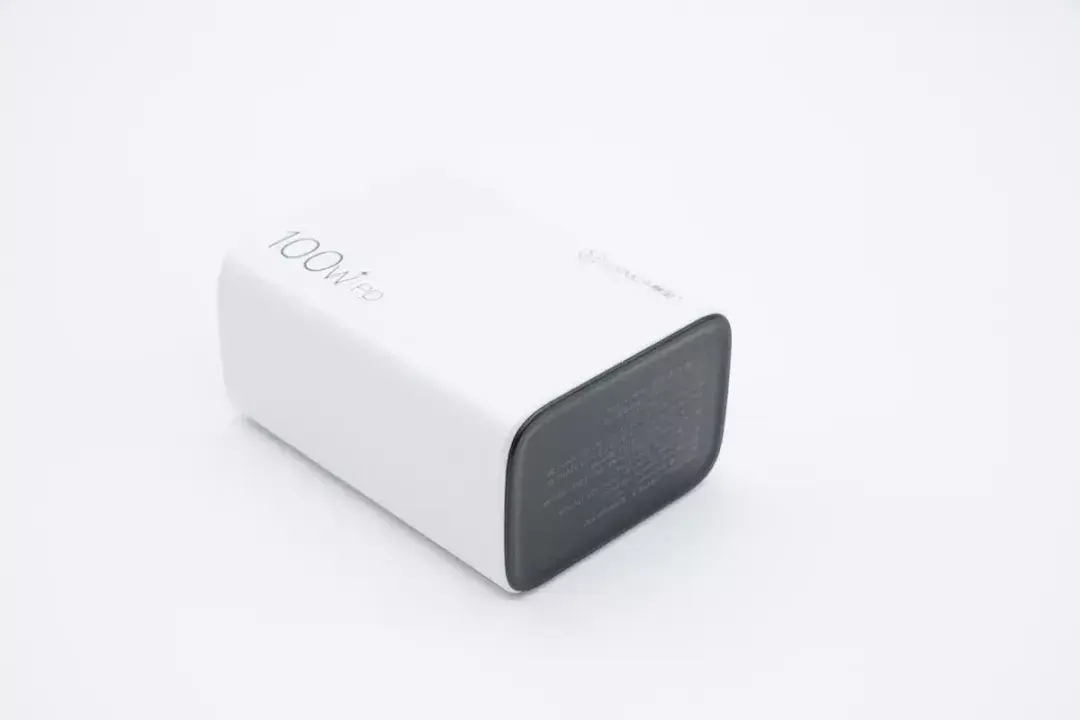

慕里30000mAh 100W四口快充移动电源
在这里插入图片描述
慕里这款移动电源内置30000mAh超大容量电池，并支持100W功率，能够满足笔记本电脑的长时间供电需求。USB-A口同样支持快充输出，对传统设备也有很好的充电兼容性。并且支持电量百分比显示，对剩余电量显示更加精准。

赛微微电CW1244

在这里插入图片描述

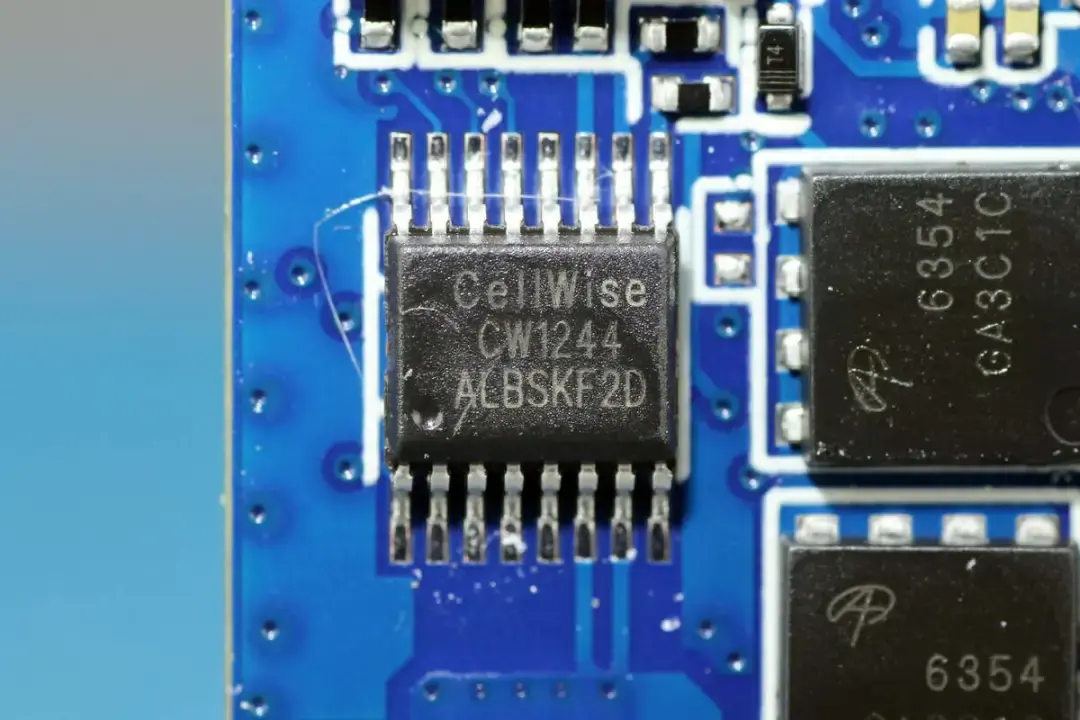

赛微微电CW1244是一款3-4串锂电池保护IC，支持磷酸铁锂以及高压平台等多种锂电池保护，支持电池均衡，支持高精度过充电，过放电，过流保护。CW1244还支持电池温度保护、断线保护等功能，提供SSOP-16以及QFN-16两种封装形式。

应用案例

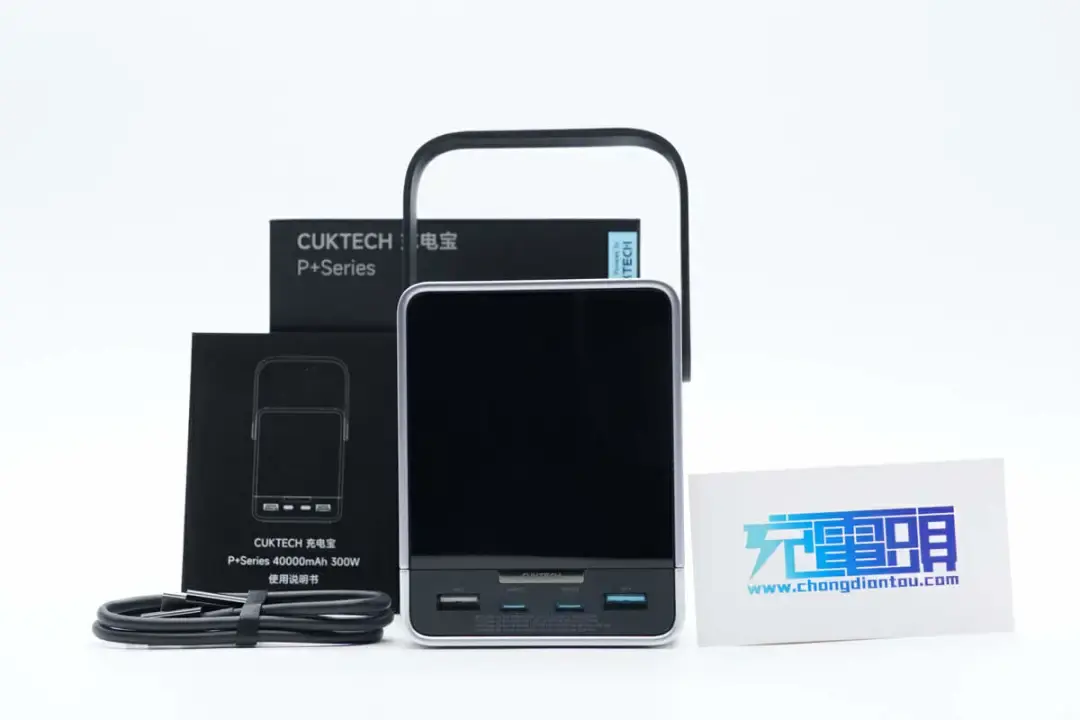

CUKTECH 40000mAh 300W P+Series充电宝
在这里插入图片描述
CUKTECH推出的这款充电宝采用方块造型，侧面设计显示屏，能够显示电池电量和输入输出功率。充电宝内置40000mAh大容量电池，具备2A2C接口，USB-C接口分别支持140W和100W双向快充，USB-A口支持120W和22.5W小米私有快充，顶部设有无线充电区域。总输出功率为300W MAX，能够满足手机和笔记本电脑同时充电，是一款全能型选手。

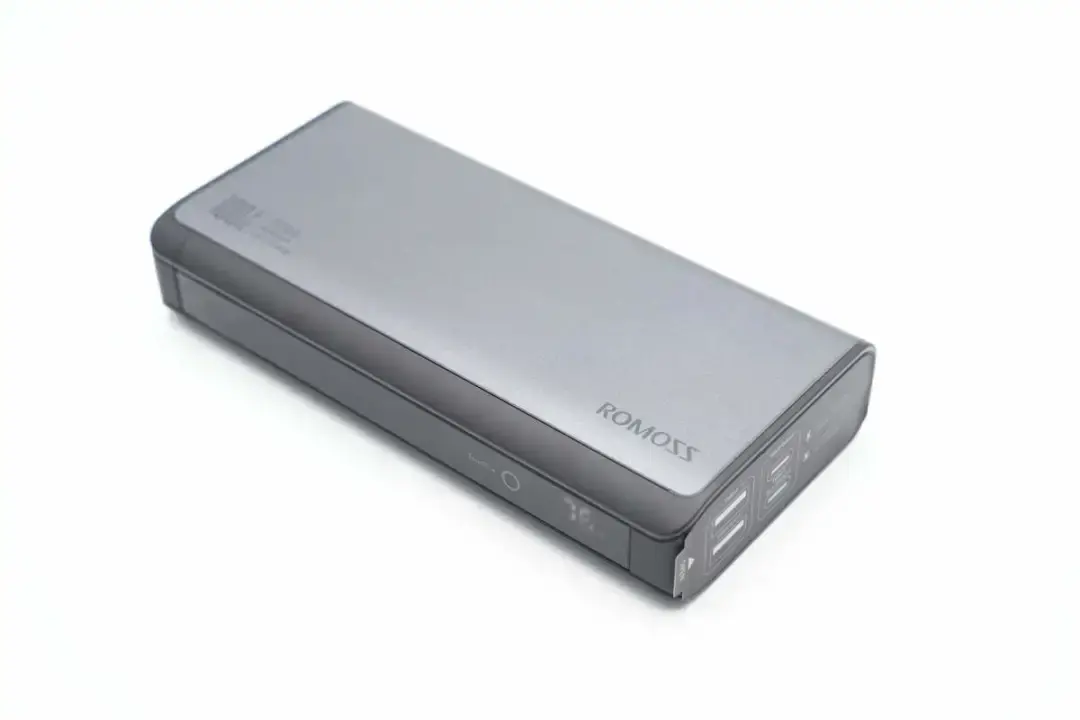

罗马仕20000mAh 100W快充移动电源Sense6 Max
在这里插入图片描述
罗马仕这款20000mAh移动电源具备2C2A接口，其中两个USB-C接口均支持65W快充输入和100W快充输出。并采用188数码管电量显示，精准显示电池百分比，对移动电源的剩余电量了解更加直观。侧面还设有触摸按键，使用体验更好。

中颖SH366006

在这里插入图片描述

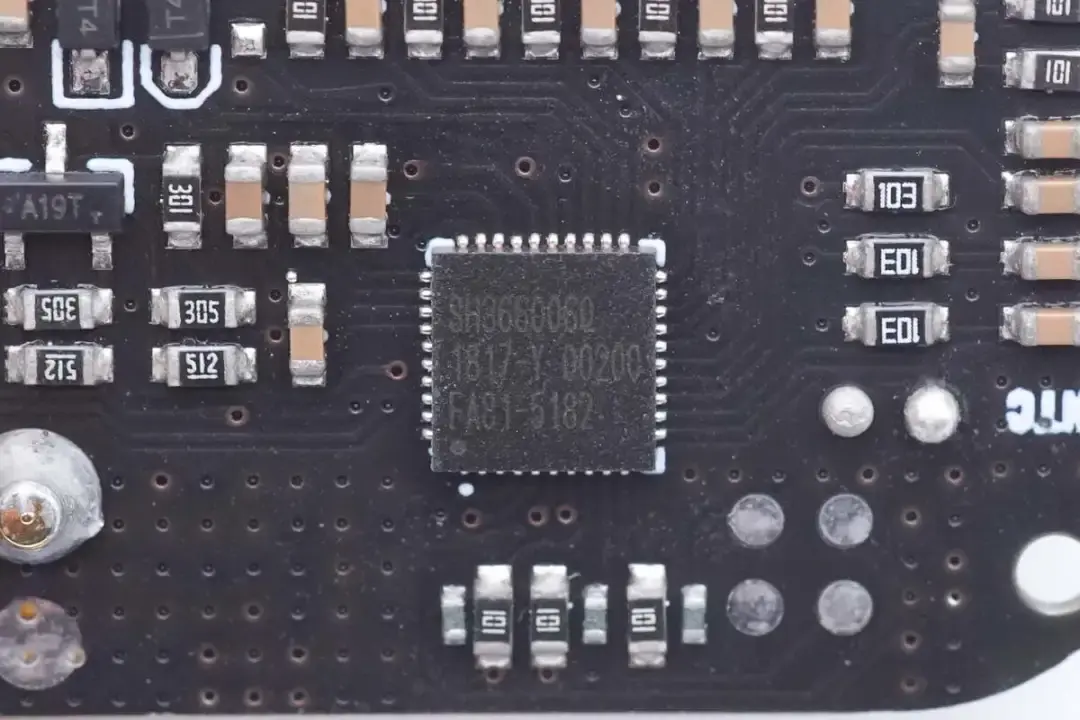

中颖SH366006是一款2-4串的锂电池保护芯片，内置FusionGauge算法，能够精确测量锂电池的电量信息，并具备SMBus接口，支持电池均衡功能，采用TSSOP-38以及QFN-40两种封装形式。

应用案例

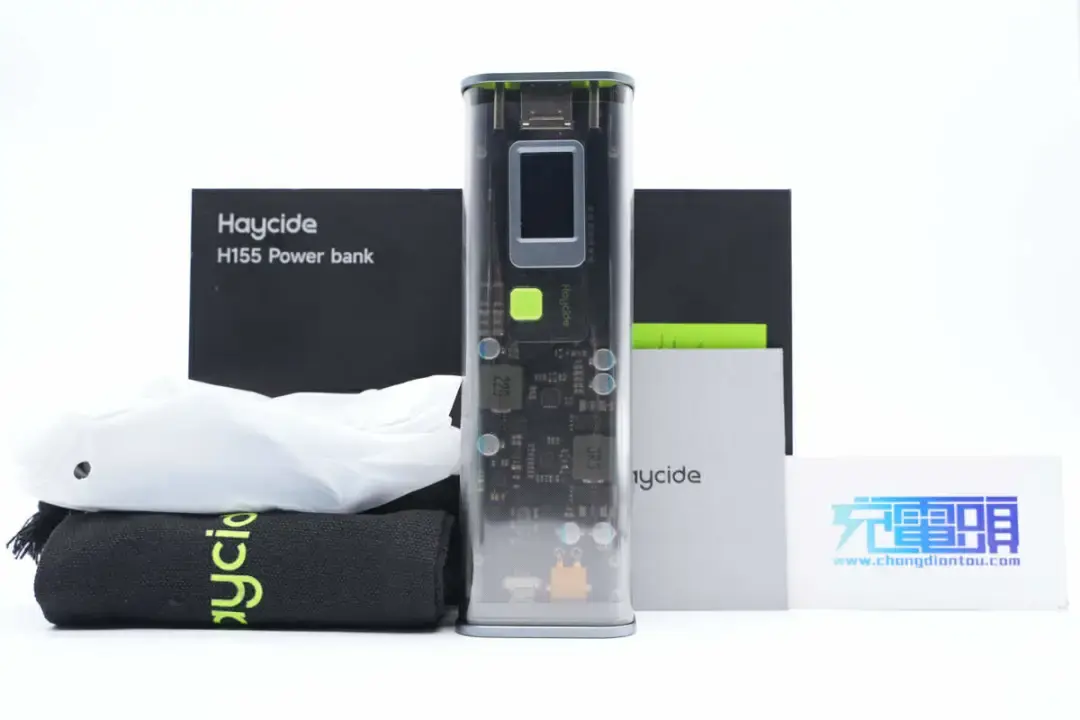

Haycide 20000mAh 155W可视移动电源
在这里插入图片描述

Haycide这款移动电源具备2C1A输出接口，支持100W双向快充。采用彩色液晶屏幕，可以直观了解输入输出电压电流和功率，电池电量百分比以及温度等信息。移动电源采用铝合金骨架配合塑料外壳，螺丝固定，坚固又具备不错的散热能力。

中颖SH367306

在这里插入图片描述

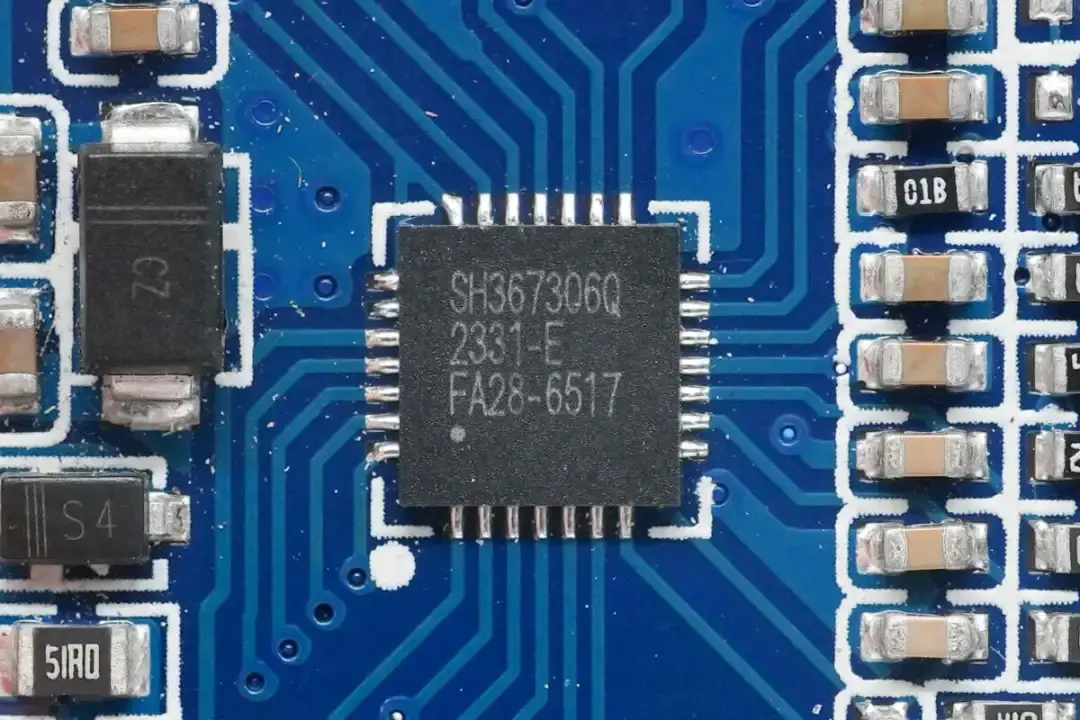

中颖SH367306是一颗6-10串锂电池保护芯片，芯片内部集成硬件过充保护，集成硬件放电短路保护，内部集成均衡功能和负载检测功能，集成充放电状态检测和小电流唤醒，并集成看门狗，Reset和Alarm功能，采用QFN-28封装。

应用案例

绿联48000mAh 300W大功率快充移动电源
在这里插入图片描述
绿联这款大功率快充移动电源内置48000mAh磷酸铁锂电池组，总输出功率达300W，其中USB-C1接口支持140W PD3.1双向快充，USB-C2和USB-C3接口支持100W快充，三个接口同时使用时均支持100W快充输出。移动电源正面设有LED屏幕，支持电池显示，输入和输出功率显示，便于了解移动电源使用状态。
