一、项目背景
某大型现代化智慧农业养殖场致力于打造全方位智能化的养殖环境。其养殖系统中，环境监测与调控部分选用了西门子S7-1500PLC作为Profinet协议主站。该PLC凭借强大的运算能力和丰富的功能模块，能够精准地采集和处理养殖场内的温度、湿度、空气质量等环境参数，并根据预设逻辑自动控制通风、降温、加湿等设备的运行。而在养殖设备管理与数据采集方面，选用了欧姆龙NJ系列PLC作为Modbus TCP协议主站，主要负责饲料投喂系统、牲畜健康监测设备以及养殖设备的状态监控与控制，确保养殖过程的精准化和高效化。由于两种主流PLC采用不同的通信协议，导致各子系统间无法直接进行数据交互和协同工作，严重制约了养殖场智能化管理的整体效能。
二、解决方案

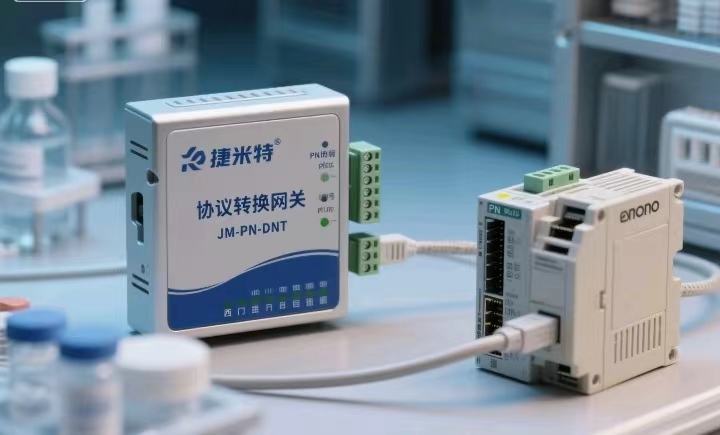

为解决Profinet协议与Modbus TCP协议之间的通信障碍，养殖场引入了捷米特协议转换网关。该网关作为连接两个不同协议网络的核心设备，具备高效的数据转换和传输能力，能够实现数据的双向流动与解析。
（一）硬件连接

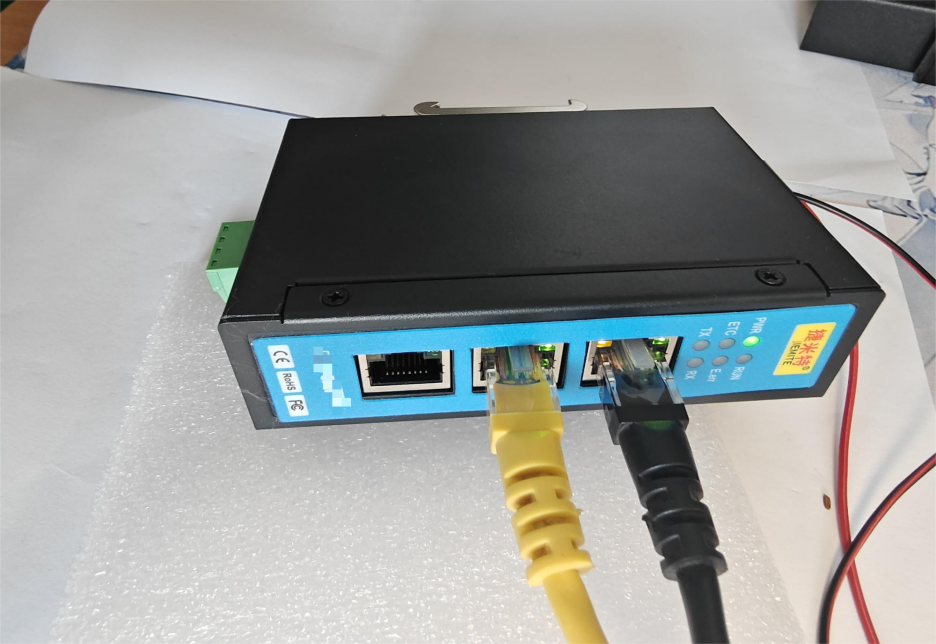

Profinet连接：采用标准的以太网网线，一端连接西门子S7-1500系列PLC的Profinet接口，另一端接入Profinet转Modbus TCP网关的Profinet端口。确保网线连接稳固，网络信号传输稳定，以保障数据传输的可靠性。
Modbus TCP连接：使用普通以太网线缆，将网关的Modbus TCP端口与欧姆龙NJ系列PLC的以太网接口相连。在连接过程中，严格按照网络布线规范操作，避免信号干扰，确保Modbus TCP网络通信的顺畅。
（二）网关配置
设置IP地址：利用捷米特提供的专业网关配置工具，对JM-PNM-TCP网关的Profinet端口和Modbus TCP端口的IP地址分别进行设置。将Profinet端口IP地址设置为与西门子S7-1500PLC处于同一网段，例如设置为192.168.1.100，而PLC的IP地址为192.168.1.10；将Modbus TCP端口IP地址设置为与欧姆龙NJ系列PLC相匹配的网段，如192.168.2.100，PLC的IP地址为192.168.2.10。通过合理设置IP地址，确保网关在两个不同网络中能够准确通信。
添加设备描述文件：在网关配置软件中，分别导入西门子S7-1500PLC的设备描述文件（GSD文件）以及欧姆龙NJ系列PLC的设备描述文件（通常为相关的设备支持文件）。通过导入这些文件，网关能够准确识别与之相连的PLC设备的各项参数和功能，为后续的数据映射和通信建立坚实基础。
建立数据映射关系：根据养殖场的实际生产需求和控制逻辑，在网关配置界面中精心建立详细的数据映射关系。将西门子S7-1500PLC采集到的环境参数，如温度、湿度、氨气浓度等，映射到欧姆龙NJ系列PLC的指定数据寄存器中，以便饲料投喂系统能够根据环境变化及时调整投喂策略。同时，将欧姆龙PLC监测到的牲畜健康数据，如体温、运动量、进食量等，以及养殖设备的运行状态数据，映射到西门子PLC的输入区域，为环境控制系统提供全面的数据支持，实现养殖环境与牲畜健康状况、设备运行状态的协同管理和优化控制。
三、应用效果
（一）实时数据交互与协同控制
借助Profinet转Modbus TCP协议转换网关，西门子S7-1500PLC与欧姆龙NJ系列PLC实现了稳定、高效的实时数据交互。当养殖场内温度升高时，西门子PLC迅速将温度数据通过网关传输给欧姆龙PLC，欧姆龙PLC依据预设逻辑调整饲料投喂配方，减少高热量饲料的投喂量，避免牲畜因高温摄入过多热量而影响健康。同时，当欧姆龙PLC监测到牲畜运动量异常时，及时将数据反馈给西门子PLC，促使环境控制系统加大通风量、降低温度，为牲畜创造更适宜的生长环境。通过这种实时数据交互与协同控制机制，养殖场的生产管理更加精准、高效，有效提升了养殖效益。
（二）提高养殖效率与质量
得益于网关实现的协议转换和数据共享，养殖场的整体养殖效率大幅提升。饲料投喂系统能够根据环境变化和牲畜健康状况进行精准投喂，减少了饲料浪费，降低了养殖成本。环境控制系统能够更及时、准确地响应牲畜的需求，保持养殖环境的稳定，显著提高了牲畜的生长速度和健康水平。据统计，引入网关后，养殖场的饲料利用率提高了15%，牲畜的发病率降低了20%，养殖周期缩短了10%，经济效益和社会效益均十分显著。
（三）故障诊断与预警
Profinet转Modbus TCP协议转换网关具备强大的故障诊断功能。当Profinet网络或Modbus TCP网络中的设备出现故障时，网关能够迅速捕捉到故障信息，并通过指示灯、报警信息以及远程通信等方式及时反馈给管理人员。例如，当某区域的温度传感器（连接在西门子PLC网络中）出现故障时，网关立即将故障信息同时传输给西门子PLC和欧姆龙PLC，使管理人员能够快速定位故障点，及时进行维修，避免因故障导致的养殖环境失控和经济损失。通过这种及时的故障诊断与预警机制，有效保障了养殖场生产的连续性和稳定性。
四、总结
捷米特的Profinet转Modbus TCP协议转换网关在智慧农业养殖行业的应用中，成功攻克了不同协议设备之间的通信难题，实现了西门子S7-1500系列PLC与欧姆龙NJ系列PLC等主流设备的高效协同工作。通过实时数据交互、精准控制以及强大的故障诊断功能，为养殖场带来了显著的经济效益和管理效益，有力推动了智慧农业养殖向更高水平的智能化、自动化方向发展。随着智慧农业养殖对智能化需求的持续增长，Profinet转Modbus TCP协议转换网关有望在更多类似项目中得到广泛应用，为整个行业的发展注入新的活力。
《具体内容配置过程及其他相关咨询请与武工留言交流》
)
