🔧 可配置的PWM外设模块
基于FPGA的PWM信号发生器，支持 动态周期与占空比配置，无需外部控制信号，适用于 LED 呼吸灯、舵机控制、电机驱动等场景。

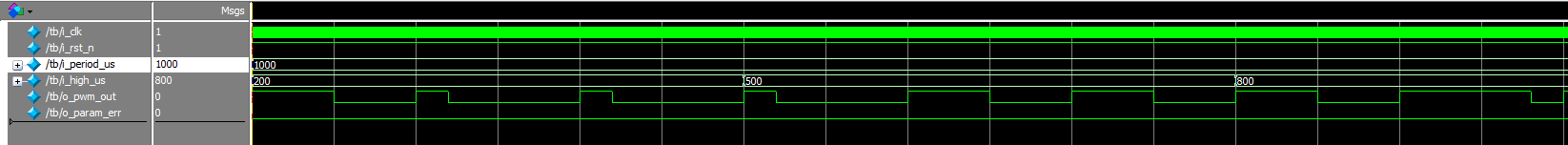

仿真波形
参数修改后会晚一个pwm周期才生效
📌 模块功能
- 🧮 支持以微秒为单位动态设置周期
i_period_us - 💡 支持以微秒为单位动态设置高电平时间
i_high_us - 🧠 自动检测参数变化，内部锁存、乘法，仅更新一次
⚙️ 参数定义
| 名称 | 默认值 | 说明 |
|---|---|---|
P_CLK_FREQ_MHZ | 50 | 时钟频率（单位 MHz） |
P_COUNTER_WIDTH | 32 | 位宽 |
P_DEFAULT_PERIOD_US | 1000 | 默认周期（1ms） |
P_DEFAULT_HIGH_US | 500 | 默认高电平时间（0.5ms） |
🧷 接口定义
| 信号名 | 方向 | 位宽 | 说明 |
|---|---|---|---|
i_clk | in | 1 bit | 系统时钟 |
i_rst_n | in | 1 bit | 异步复位（启停PWM） |
i_period_us | in | 32 bit | PWM 周期（单位：微秒） |
i_high_us | in | 32 bit | 高电平时间（单位：微秒） |
o_pwm_out | out | 1 bit | PWM 输出信号 |
o_param_err | out | 1 bit | 参数错误标志 |
⚠️ 使用注意事项
-
参数更新顺序要求：
- ⚠️ 在动态修改 PWM 参数时，务必先更新
i_period_us，再更新i_high_us,并保持一个pwm周期。 - 原因是模块在每个pwm周期结束时检测参数变更并更新内部寄存器。
- 若先设置高电平时间，可能导致短暂出现
i_high_us > i_period_us将导致该周期输出恒为高电平，可能不是你想要的占空比
- ⚠️ 在动态修改 PWM 参数时，务必先更新
-
参数变化生效时机：
- 模块在pwm周期结束时检测到参数变更后立即生效，无需显式控制信号。
- 建议在两个周期之间或计数归零时刻修改参数，以避免中途跳变导致输出毛刺。
-
默认输出行为：
- 若输入未初始化或刚上电，模块内部默认配置：
i_period_us = 1000→ 周期 1msi_high_us = 500→ 高电平 0.5ms（50% 占空比）
- 若输入未初始化或刚上电，模块内部默认配置：
-
停止输出：
- 将
i_rst_n拉低，可立即停止 PWM 输出并复位内部状态。 - 拉高
i_rst_n，PWM 将按当前配置重新开始输出。
- 将
pwm.v
module pwm #(parameter P_CLK_FREQ_MHZ = 50, // 输入时钟频率（单位 MHz）parameter P_COUNTER_WIDTH = 32, // 计数器位宽parameter P_DEFAULT_PERIOD_US = 1000, // 默认周期（单位 us）parameter P_DEFAULT_HIGH_US = 500 // 默认高电平时间（单位 us）
)(input wire i_clk , // 时钟input wire i_rst_n , // 异步复位，低有效input wire [P_COUNTER_WIDTH-1:0] i_period_us , // PWM 周期（单位：us）input wire [P_COUNTER_WIDTH-1:0] i_high_us , // 高电平时间（单位：us）output reg o_pwm_out , // PWM 输出output reg o_param_err // 参数错误标志
);// ==================================================// 常量与默认值（以 clock cycles 表示）// ==================================================localparam L_CYCLE_MAX_VAL = (1 << P_COUNTER_WIDTH) - 1;localparam L_DEFAULT_PERIOD_CYCLES = P_CLK_FREQ_MHZ * P_DEFAULT_PERIOD_US;localparam L_DEFAULT_HIGH_CYCLES = P_CLK_FREQ_MHZ * P_DEFAULT_HIGH_US;// ==================================================// 输入 us → clock cycles 转换（组合逻辑）// ==================================================wire [P_COUNTER_WIDTH-1:0] w_period_cycles = P_CLK_FREQ_MHZ * i_period_us;wire [P_COUNTER_WIDTH-1:0] w_high_cycles = P_CLK_FREQ_MHZ * i_high_us;// ==================================================// 寄存器定义// ==================================================reg [P_COUNTER_WIDTH-1:0] r_cnt; // 主计数器reg [P_COUNTER_WIDTH-1:0] r_period_cycles; // 周期最大值（锁存）reg [P_COUNTER_WIDTH-1:0] r_high_cycles; // 高电平持续周期数（锁存）reg [P_COUNTER_WIDTH-1:0] r_period_us_d; // 上一次周期值（us）reg [P_COUNTER_WIDTH-1:0] r_high_us_d; // 上一次高电平值（us）// ==================================================// 参数合法性检查// ==================================================always @(posedge i_clk or negedge i_rst_n) beginif (!i_rst_n) begino_param_err <= 1'b0;end else begino_param_err <= (i_period_us == 0) ||(w_period_cycles > L_CYCLE_MAX_VAL) ||(w_high_cycles > L_CYCLE_MAX_VAL);endend// ==================================================// 周期结束时更新锁存周期/高电平（单位 clk）// ==================================================always @(posedge i_clk or negedge i_rst_n) beginif (!i_rst_n) beginr_period_us_d <= P_DEFAULT_PERIOD_US;r_high_us_d <= P_DEFAULT_HIGH_US;r_period_cycles <= L_DEFAULT_PERIOD_CYCLES;r_high_cycles <= L_DEFAULT_HIGH_CYCLES;end else if (r_cnt == r_period_cycles - 1 && !o_param_err) beginif ((i_period_us != r_period_us_d) || (i_high_us != r_high_us_d)) beginr_period_us_d <= i_period_us;r_high_us_d <= i_high_us;r_period_cycles <= w_period_cycles;r_high_cycles <= w_high_cycles;endendend// ==================================================// 主计数器逻辑// ==================================================always @(posedge i_clk or negedge i_rst_n) beginif (!i_rst_n) beginr_cnt <= 0;end else if (o_param_err) beginr_cnt <= r_cnt; // 可省略end else if (r_cnt == r_period_cycles - 1) beginr_cnt <= 0;end else beginr_cnt <= r_cnt + 1;endend// ==================================================// PWM输出逻辑// ==================================================always @(posedge i_clk or negedge i_rst_n) beginif (!i_rst_n)o_pwm_out <= 1'b0;else if (o_param_err)o_pwm_out <= 1'b0;else if (r_high_cycles >= r_period_cycles)o_pwm_out <= 1'b1;else if (r_cnt < r_high_cycles)o_pwm_out <= 1'b1;elseo_pwm_out <= 1'b0;endendmoduletb.v
`timescale 1ns/1nsmodule tb;// ==================================================// 参数定义// ==================================================parameter P_CLK_FREQ_MHZ = 50;parameter CLK_PERIOD_NS = 1000 / P_CLK_FREQ_MHZ;// ==================================================// 信号定义// ==================================================reg i_clk;reg i_rst_n;reg [31:0] i_period_us;reg [31:0] i_high_us;wire o_pwm_out;wire o_param_err;// ==================================================// 实例化 DUT// ==================================================pwm #(.P_CLK_FREQ_MHZ(P_CLK_FREQ_MHZ),.P_COUNTER_WIDTH(32),.P_DEFAULT_PERIOD_US(1000),.P_DEFAULT_HIGH_US(500)) dut (.i_clk (i_clk),.i_rst_n (i_rst_n),.i_period_us (i_period_us),.i_high_us (i_high_us),.o_pwm_out (o_pwm_out),.o_param_err (o_param_err));// ==================================================// 时钟生成// ==================================================always #(CLK_PERIOD_NS / 2) i_clk = ~i_clk;// ==================================================// 初始过程// ==================================================initial begin$display(">>> Start PWM Testbench");i_clk = 0;i_rst_n = 0;i_period_us = 1000; // 1ms周期i_high_us = 200; // 初始20%#500;i_rst_n = 1;// 维持一段时间后改变占空比为 50%#(3000 * 1000);i_high_us = 500;// 再一段时间后改为 80%#(3000 * 1000);i_high_us = 800;// 再观察一段时间#(3000 * 1000);$display(">>> Finish PWM Testbench");$finish;endendmodule
